Yay Standartları: ISO 10243, DIN 2095 ve Hangisi Geçerli
Kısa cevap: ISO 10243, pres takımları için renk kodlu dikdörtgen telli kalıp yaylarını kapsarken, DIN 2095 tanımlanmış kalite dereceleri ve tolerans tablolarına sahip soğuk sarılmış yuvarlak telli helisel bası yaylarını kapsar. Hiçbir standart evrensel bir gereklilik değildir — çiziminiz, takım kataloğunuz veya müşterinizin spesifikasyonu öyle söylediğinde geçerlidir. Bir yay katalog kalıp yayı değilse ve DIN 2095 stok kalemi değilse, geçerli belge kendi çiziminizdir: tel çapı, serbest boy, katı yükseklik, oran ve uç konfigürasyonu. BQUQ, CNC işlenmiş özelliklerde ±0.005 mm çizim toleranslarıyla üretim yapar ve özel yayları 12 iş saati içinde fiyatlandırır.
ISO 10243 Nedir?
ISO 10243, pres takımlarında ve kalıp setlerinde kullanılan dikdörtgen kesitli bası yayları için uluslararası standarttır. Eski Alman DIN 9834 / ISO 10243 soyundan doğrudan gelir ve kalıp yaylarının renkli olmasının nedenidir.
Standart şunları tanımlar:
- Tel kesiti — dikdörtgen (atölye dilinde genellikle "yassı tel" veya "oval tel" olarak adlandırılır), belirli bir deliğe yuvarlak telden daha fazla malzeme sığdırır ve bu nedenle birim sapma başına daha yüksek kuvvet sağlar.
- Delik ve mil çapları — özel uydurma gerektirmeden standart bir delikli yuvaya oturan sabit bir delik boyutları ve eşleşen mandrel çapları matrisi.
- Serbest boy ve delik derinliği — standart cep derinliklerine karşılık gelen standart uzunluklar.
- Yük sınıfları — hafif, orta, ağır ve ekstra ağır hizmet; her biri serbest boyun yüzdesi olarak izin verilen maksimum sapma ile.
- Renk kodlaması — uç sarımdaki boya rengi yük sınıfını tanımlar. Bu bir kolaylık kuralıdır, kendi başına bir performans garantisi değildir.
Renk kodu ve atölyede neden önemli
Renk sistemi, bir takım yapımcısının pres içindeki bir yayı ölçmeden gözle tanımlayabilmesi için vardır. Tipik endüstri renk atamaları hafif hizmet için yeşil, orta için mavi, ağır için kırmızı ve ekstra ağır için sarı veya kahverengi şeklindedir, ancak tam renk-sınıf eşlemesi üreticiler arasında değişir. Satın alma siparişinde bir kalıp yayını asla yalnızca renkle belirtmeyin — her zaman ISO 10243 boyut kodunu, serbest boyu ve yük sınıfını yazılı olarak belirtin.
ISO 10243'in kapsamadığı şeyler
ISO 10243 yuvarlak telli yayları, çekme yaylarını, burulma yaylarını veya takım dışı uygulamalar için yayları kapsamaz. Malzeme kimyasını da belirlemez. Bir kalıp yayı krom-silisyum, krom-vanadyum veya tescilli yağda temperlenmiş bir kaliteden yapılabilir ve yine de boyutsal standarda uyabilir. Uygulamanız yüksek çevrim sayılarında yorulma ömrüne duyarlıysa, malzeme ve ısıl işlem boyutsal standarttan daha önemlidir — alaşım seçiminin yorulma performansını nasıl değiştirdiği için krom silisyum yaylar hakkındaki notlarımıza bakın.
DIN 2095 Nedir?

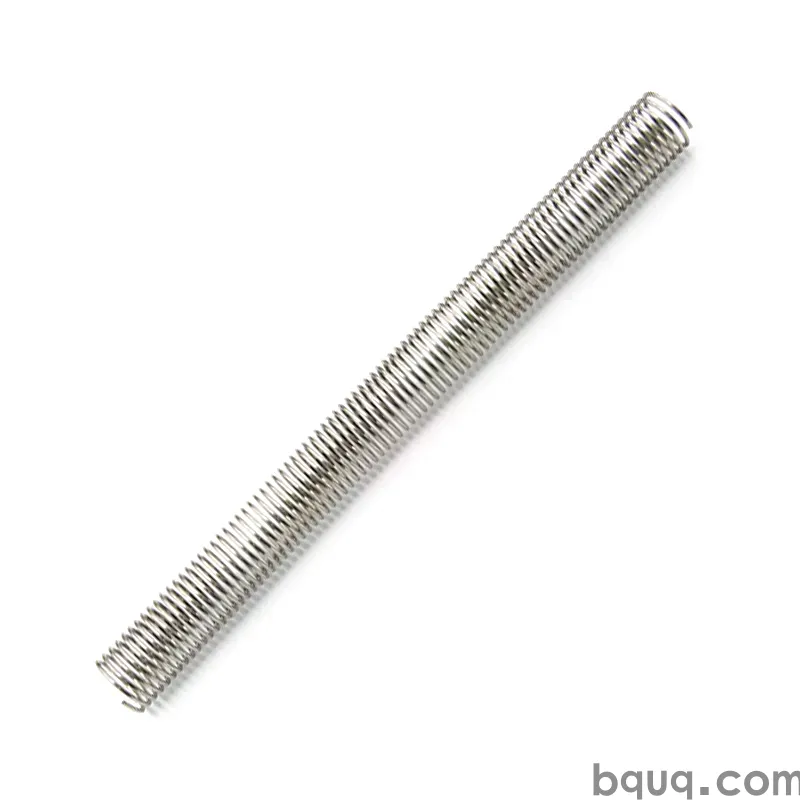

DIN 2095, yuvarlak telden soğuk sarılmış silindirik helisel bası yayları için Alman standardıdır. ISO 10243 takım donanımıyla ilgiliyken, DIN 2095 genel amaçlı bası yayıyla ilgilidir.
Şunları belirtir:
| Öğe | DIN 2095'in tanımladığı |
|---|---|
| Tel çapı aralığı | Tanımlanmış bir çap serisinde soğuk sarılmış yuvarlak tel |
| Sarım yönü | Aksi belirtilmedikçe standart olarak sağ |
| Uç tipleri | Kapalı, kapalı ve taşlanmış, açık, açık ve taşlanmış |
| Kalite dereceleri | Tel çapı, dış çap, serbest boy ve diklik için tolerans sıkılığına dayalı dereceler |
| Tolerans tabloları | Yay indeksi ve kalite derecesinin bir fonksiyonu olarak izin verilen sapma |
| Malzeme varsayımları | Hesaplama formüllerinde kullanılan tanımlanmış modül değerlerine sahip standart yay çelikleri |
Kalite dereceleri açıklandı
DIN 2095'in bir alıcının çizimine en faydalı katkısı kalite derecesi kavramıdır. Daha sıkı bir derece daha pahalıdır çünkü daha sıkı sarım kontrolü, daha tutarlı tel ve genellikle uçlarda taşlama işlemi gerektirir. Değişim açıktır: yayınız geniş boşluklu bir deliğe oturuyorsa ve yük kritik değilse, daha gevşek bir derece uygundur. Yay bir hassas mekanizmayı konumlandırıyorsa veya kümülatif uzunluğun önemli olduğu bir yığında çalışıyorsa, daha sıkı dereceyi belirtin.
İşte burada yay boyu toleransı bir üretim detayı değil, bir satın alma kararı haline gelir — çizime yazdığınız tolerans doğrudan proses rotasını ve fiyatı belirler.
DIN 2095'in sınırları
DIN 2095, makul ölçüde geleneksel indekse sahip soğuk sarılmış yuvarlak tel varsayar. Sıcak sarılmış büyük yayları, dikdörtgen teli veya olağandışı uç konfigürasyonlarına sahip yayları kapsamaz. Ayrıca belirli bir yükseklikte yükü garanti etmez — boyutları ve dolayısıyla bir yük hesaplamasının boyutsal girdilerini garanti eder. Yük doğrulaması ayrı bir testtir, bu nedenle hangi standarda atıfta bulunursanız bulunun yay yük testi giriş muayene planınıza aittir.
ISO 10243 vs DIN 2095: Yan Yana
| Özellik | ISO 10243 | DIN 2095 |
|---|---|---|
| Ürün tipi | Dikdörtgen telli kalıp yayları | Yuvarlak telli helisel bası yayları |
| Birincil kullanım | Pres takımları, kalıp setleri, enjeksiyon kalıpları | Genel makineler, mekanizmalar, montajlar |
| Tel kesiti | Dikdörtgen / yassı | Yuvarlak |
| Tanımlama | Boyut kodu artı renk kodlu yük sınıfı | Çizim boyutları artı kalite derecesi |
| Sapma kılavuzu | Yük sınıfına göre serbest boyun yüzdesi olarak maks. sapma | Gerilme ve indeksten hesaplanır |
| Malzeme belirtilmiş mi? | Hayır | Standart yay çeliği kalitelerini varsayar |
| Tipik alıcı | Takımhane, damgalama kalıbı tasarımcısı | Makine tasarımcısı, OEM bileşen mühendisi |
| Katalog bulunabilirliği | Standart boyutlarda yaygın olarak stoklanır | Yaygın boyutlarda stoklanır, daha az evrensel |
Pratik çıkarım: bu iki standart rekabet etmez. Bir damgalama kalıbı, sıyırıcı plaka için ISO 10243 kalıp yayları ve küçük bir geri dönüş mekanizması için DIN 2095 bası yayları içerebilir ve her ikisi de kendi yerinde doğrudur.
Yayım İçin Hangi Standart Geçerli?
Sırayla üç soru sorun.
1. Kalıp yayı mı yoksa genel bası yayı mı?
Yay bir pres takımındaki delikli bir yuvaya oturuyorsa ve bir sıyırıcı plakayı itiyorsa, bu bir kalıp yayıdır. ISO 10243 ilgili çerçevedir ve sıfırdan tasarlamak yerine bir katalog boyutundan satın almalısınız — standardın tüm amacı değiştirilebilirliktir.
Yay bir mekanizmadaki genel amaçlı bir bası yayıysa, yasal olarak atıfta bulunmanız gerekmese bile DIN 2095'in tolerans çerçevesi doğal referanstır.
2. Müşterimin çizimi bir standart belirtiyor mu?
Çizim "DIN 2095, derece 2'ye göre" diyorsa, sözleşme budur. Buna göre üretin ve muayene edin. Çizim sessizse, bir standardın geçerli olduğunu varsaymayın — sessiz bir çizim, çizim boyutlarının geçerli olduğu anlamına gelir ve belirtilmeyen herhangi bir tolerans bir müzakere konusudur.
3. Yay aslında her iki standardın dışında mı?
Birçok yay öyledir. Çekme yayları, burulma yayları, konik yaylar, değişken adımlı yaylar ve özel uç formuna sahip her şey her iki belgenin dışında kalır. Bunlar için çizim artı tanımlanmış bir muayene yöntemi tek gerçek spesifikasyondur. Burulma yaylarımız ve özel çekme yaylarımız tipik olarak bu şekilde üretilir: tamamen çizime göre, yük ve boyutsal doğrulama önceden kararlaştırılmış olarak.
Standartların Size Söylemedikleri
Standartlar geometriyi ve toleransı tanımlar. Saha arızalarına en sık neden olan şeyleri tanımlamazlar.
Malzeme ve ısıl işlem
İki yay aynı boyutsal standardı karşılayabilir ve alaşım, tel kalitesi, artık gerilme ve gerilme giderme işlemine bağlı olarak çok farklı yorulma ömürlerine sahip olabilir. Standartlar bu konuda sessizdir çünkü onlar boyutsal belgelerdir.
Yüzey durumu ve korozyon koruması
Bilyeli dövme, kaplama ve boyama, yorulma davranışını ve korozyon direncini değiştirir. Hiçbiri boyutsal standartta yoktur. Yayınız açık havada veya yıkama ortamında çalışıyorsa, yüzey işlemini açıkça belirtin — yay kaplama ve toz boya genel bakışımız ödünleşimleri kapsar.
Dinamik davranış
Dalgalanma, rezonans ve doğal frekans tasarım endişeleridir, standart endişeleri değildir. Her boyutsal kontrolü geçen bir yay, yüksek hızlı bir uygulamada hala arızalanabilir çünkü yay rezonansı ve dalgalanması için hiç kontrol edilmemiştir.
Ömür sonu davranışı
Standartlar bir yayın ne zaman oturacağını, sarkacağını veya akacağını söylemez. Bu, montaj yüksekliğindeki gerilmenin malzemenin izin verilen gerilmesine oranına bağlıdır. Bir yayı sınırına yakın çalıştırıyorsanız, bir tasarıma bağlanmadan önce yay aşırı yük ve akma konusunu inceleyin.
BQUQ Yay Spesifikasyonlarını Nasıl Ele Alır
BQUQ (Dongguan), tek bir ISO9001 fabrikasında dört üretim hattı boyunca CNC işleme, metal damgalama ve soğutucu üretiminin yanı sıra özel yay üretimi yürütür. Bu birlikte yerleşim, yay alıcıları için önemlidir çünkü takım, fikstür ve uç formu özelliklerinin dışarıya verilmek yerine kendi bünyesinde işlenebileceği anlamına gelir.
Bir yay RFQ'sunda istediğimiz bilgiler:
| Bilgi | Neden ihtiyacımız var |
|---|---|
| Tel çapı ve malzeme | Sarım prosesini ve gerilme izinlerini belirler |
| Serbest boy ve katı yükseklik | Sarım penceresini ve yay indeksini tanımlar |
| Dış veya iç çap | Mandrel ve delik uyumunu belirler |
| Bir veya iki yükseklikte yük | Oranı doğrulamamıza ve muayene noktasını belirlememize olanak tanır |
| Uç konfigürasyonu | Kapalı, taşlanmış, açık veya özel |
| Çalışma ortamı | Yüzey işlemi ve malzeme seçimini yönlendirir |
| Yıllık hacim ve MOQ beklentisi | Takım ve proses ekonomisini belirler |
Boyutları ve bir yük noktasını sağlayabilirseniz, 12 iş saati içinde fiyat verebiliriz. Yalnızca bir zarf ve kuvvet gereksiniminiz varsa, bir tasarım önerebiliriz — esnek MOQ geçerlidir, bu nedenle hem prototip hem de seri üretim uygulanabilir başlangıç noktalarıdır.
Standart yuvarlak telli bası yayları için bası yayları yetenek sayfamıza bakın. Özel uç formu veya standart dışı geometriye sahip her şey için çizimi doğrudan gönderin.
Sıkça Sorulan Sorular
S: ISO 10243 kalıp yayları için zorunlu mu?
C: Hayır. ISO 10243 yasal bir gereklilik değil, boyutsal ve yük sınıfı standardıdır. Yalnızca çiziminiz, müşterinizin spesifikasyonu veya takım kataloğunuz atıfta bulunduğunda zorunlu hale gelir. Uygulamada, çoğu pres takımı tasarımcısı değiştirilebilirliği garanti ettiği için gönüllü olarak kullanır — uygun herhangi bir tedarikçiden gelen yedek yay aynı yuvaya oturacak ve aynı yük sınıfını sağlayacaktır.
S: Bir yay hem ISO 10243 hem de DIN 2095'e uyabilir mi?
C: Anlamlı şekilde uyamaz. ISO 10243 dikdörtgen tel etrafında, DIN 2095 yuvarlak tel etrafında yazılmıştır. Tek bir yay her iki kesite sahip olamaz, bu nedenle iki standart farklı ürün ailelerini tanımlar. Bir kalıp montajı, farklı konumlarda her standarda uyan yaylar içerebilir, ancak hiçbir tek yay aynı anda her ikisine de uymaz.
S: DIN 2095 kalite derecesi gerçekte neyi değiştirir?
C: Tel çapı, dış çap, serbest boy ve diklik üzerindeki izin verilen sapmayı değiştirir. Daha sıkı bir derece, daha sıkı sarım kontrolü, daha tutarlı gelen tel ve genellikle taşlanmış uçlar anlamına gelir. İşlevsel sonuç, bir yığında veya delikte daha iyi boyutsal tekrarlanabilirliktir. Dereceyi, montajınızın ne kadar kümülatif varyasyonu absorbe edebileceğine göre seçin.
S: Yayım tamamen özel ise bir standarda ihtiyacım var mı?
C: Hayır ve birine atıfta bulunmak kafa karışıklığı yaratabilir. Özel bir yay için spesifikasyon çizimdir. Her boyutu, önemsediğiniz yüksekliklerdeki yükü, uç konfigürasyonunu, malzemeyi, yüzey işlemini ve muayene yöntemini belirtin. Belirtilmeyen toleransların adlandırılmış bir varsayılanı izlediğine dair bir not ekleyin — bu tek satır çoğu anlaşmazlığı önler.
S: Belirttiğim standarda bir yayın uyduğunu nasıl doğrularım?
C: Standardın kontrol ettiği boyutları ölçün ve belirtilen yüksekliklerde yükü test edin. Kalıp yayları için boya rengine güvenmek yerine boyut kodunu, serbest boyu ve yük sınıfını doğrulayın. DIN 2095 yayları için kalite derecesi boyutlarını kontrol edin. Bir veya iki yükseklikte yük testi, yalnızca boyutsal kontrollerin kaçıracağı çoğu uygunsuzluğu yakalar.
