Yay Sıçraması Nedir ve Yayları Neden Kırar?

Bir sıkıştırma yayı katı bir kuvvet üreteci değildir. Uzunluğu boyunca dağılmış kütleye sahip elastik bir tel kolonudur. Bir ucunu ittiğinizde, bozulma diğer uca anında ulaşmaz — çelikte ses hızıyla (yay çeliği teli için yaklaşık 5.100 m/s) bir dalga olarak yayılır. Bir uçtaki uyarım, bu dalganın gidiş-dönüş süresiyle eşleşen bir hızda tekrarlandığında, yansıyan dalgalar birbirini güçlendirir. Yay, koparılmış bir tel gibi "çınlamaya" başlar.

Bu sıçramadır. Görünür semptom, tek tek sarımların uygulanan yükle aynı fazda olmayan kapanma ve yeniden açılma hareketidir. Görünmez semptom daha kötüdür: ilk kapanan sarımlar, statik bir hesaplamanın öngördüğünden çok daha fazla gerilme taşır ve bunu milyonlarca kez döngüsel olarak taşır.

Sıçrama önemlidir çünkü zararsız bir statik tasarımı bir yorulma problemine dönüştürür. İzin verilen statik gerilmenin %60'ında boyutlandırılmış bir yay, sıçrama koşullarında başarısız olabilir çünkü sıçrayan sarımlardaki dinamik gerilme genliği katlanır. Tipik sonuçlar şunlardır:

• Erken yorulma kırılması, genellikle hareketli uçtan 2-6 sarım uzaklıkta
• Çevre düzeneğe iletilen gürültü ve titreşim
• Vanalarda, kavramalarda ve aktüatörlerde yük doğruluğu kaybı
• Bitişik sarımlar arasında fretting aşınması ve temas izleri

Sıçrama bir üretim hatası değildir. Mükemmel yapılmış bir yay, uygulama onu uyarırsa sıçrayacaktır. Bu nedenle ayarlama tasarım aşamasına aittir.

Bir Yayın Doğal Frekansı Nasıl Hesaplanır?

Standart mühendislik yaklaşımı, yayı bir ucu sabit, diğer ucu serbest düzgün elastik bir çubuk olarak ele alır ve temel doğal frekansı şu şekilde verir:

f_n = (1/4L) × √(k / m)

Burada L aktif uzunluk, k yay oranı ve m sarımların aktif kütlesidir. 1/4 faktörü sabit-serbest durum için geçerlidir; sabit-sabit (her iki uç da dönme ve öteleme hareketine karşı kısıtlı) için 1/2 kullanın.

Hızlı atölye tahmini için yaygın olarak kullanılan pratik bir form şudur:

f_n ≈ 1.55 × 10⁷ × d / (N_a × D²) (Hz, d ve D mm cinsinden)

Burada d tel çapı, D ortalama sarım çapı ve N_a aktif sarım sayısıdır. Bu form tasarım kollarını açıkça gösterir: daha az aktif sarım, daha büyük tel ve daha küçük ortalama çap, doğal frekansı yükseltir.

Çoğu supap mekanizması ve pistonlu makine işlerinde kullanılan pratik kural: yayın birinci doğal frekansını en yüksek önemli uyarım frekansının en az 15-20 katı tutun. 13 katın altında sıçrama olası kabul edilir; 10 katın altında neredeyse kesindir.

Gerçek Makinelerde Bir Yayı Ne Uyarır?

Sıçrama periyodik bir giriş gerektirir. Üretim ekipmanlarındaki yaygın kaynaklar:

Pistonlu ve döner makineler

Motor supap yayları, kompresör valfleri, pompa pistonları ve kam tahrikli mekanizmalar, devir veya strok başına bir darbe verir. 3.000 rpm'de bu 50 Hz'dir. 400 Hz doğal frekansa sahip bir yay, 8 oranı verir — sıçrama bölgesinin oldukça içinde.

Solenoid ve aktüatör çevrimi

Solenoid valfler, kontaktörler ve elektromanyetik aktüatörler birkaç Hz'den birkaç yüz Hz'e kadar hızlarda anahtarlanır. Armatür darbesi her çevrimde geri dönüş yayını uyarır. Bu, endüstriyel kontrol donanımındaki en yaygın sıçrama arızası nedenlerinden biridir.

Montaj ve taşıma titreşimi

Titreşen bir düzeneğe paketlenmiş bir yay, nominal tahrik frekansı yerine muhafazanın yapısal rezonansları tarafından uyarılabilir. Çerçeve 180 Hz'de rezonansa girerse ve yayın doğal frekansı 200 Hz ise, "resmi" tahrik frekansı 25 Hz olsa bile yay sıçrayacaktır.

Darbe ve adım yükleri

Düşen bir yük veya sert bir mekanik durdurucu, yayın doğal frekansı dahil her frekansta enerji içeren geniş bantlı bir darbe üretir. Yay kendi frekansında sönümlenir. Tekrarlanan darbeler yorulma hasarını hızla biriktirir.

Rezonanstan Kaçınmak İçin Bir Yay Nasıl Ayarlanır?

Ayarlama, yayın doğal frekansını uyarım frekansından uzaklaştırmak anlamına gelir. Maliyet etkinliğine göre kabaca sıralanmış beş kol vardır.

1. Aktif sarımları azaltın. Doğal frekans N_a ile ters orantılıdır. 8 aktif sarımdan 5'e gitmek f_n'yi %60 artırır. Aynı yay oranını korumak için tel çapını artırın. Bu, en yaygın tek ayarlama hamlesidir.

2. Tel çapını artırın ve ortalama çapı azaltın. f_n, d/D² ile ölçeklendiğinden, geometrideki mütevazı bir değişiklik büyük bir frekans kayması üretir. 12 mm ortalama çap ve 1.6 mm tele sahip bir yay, aynı sarım sayısında 20 mm ortalama çap ve 1.6 mm tele sahip olana göre yaklaşık 2.3 kat daha yüksek doğal frekansa sahiptir.

3. Uçları kısıtlayın. Her iki ucu kapalı ve taşlanmış, uç dönmesini önleyen ceplere oturtulmuş bir yay, sabit-sabit duruma daha yakın davranır ve serbest uç varsayımına kıyasla f_n'yi kabaca ikiye katlar. Uç koşulu, muhafaza izin veriyorsa ücretsiz ayarlamadır.

4. Ön yük ekleyin ve montaj uzunluğunu kısaltın. Yayı daha kısa bir çalışma uzunluğuna monte etmek, etkin sertliği artırır ve dalgaya katılan kütleyi azaltır. Her ikisi de f_n'yi yükseltir.

5. Sönümleme ekleyin. Sürtünme damperleri, zıt helisli iç içe yaylar veya elastomer ara parçalar sıçrama enerjisini dağıtır. Sönümleme doğal frekansı değiştirmez, ancak rezonanstaki genliği sınırlar. Geometri zarf kısıtlamalarıyla kilitlendiğinde başvurulacak yöntemdir.

Sıçrama vs. Diğer Dinamik Arıza Modları

Sıçrama sıklıkla iki komşusuyla karıştırılır. Bunları ayırmak teşhis süresinden tasarruf sağlar.

Bir yay orta açıklıkta düz, dalga benzeri bir kırılma yüzeyiyle arızalanırsa ve düzenek sabit bir hızda çalışıyorsa, ilk hipotez sıçramadır. Uçlarda 45° kayma dudağıyla arızalanırsa, bunun yerine dönel yorulmaya veya uç koşulu gerilme yığılmasına bakın.

Sıçramaya Duyarlı Yaylar İçin Tasarım İnceleme Kontrol Listesi

Üretim için bir yay çizimini serbest bırakmadan önce şunları doğrulayın:

• Uyarım frekansı biliniyor, 3. dereceye kadar harmonikler dahil
• Yay doğal frekansı en yüksek önemli uyarımın en az 15 katı
• Uç koşulları belirtilmiş (kapalı, kapalı ve taşlanmış, açık, kısıtlı)
• Montaj uzunluğu ve ön yük tanımlanmış, montajcıya bırakılmamış
• Maksimum dinamik gerilme genliği kontrol edilmiş, sadece statik gerilme değil
• Yüzey durumu belirtilmiş — bilyeli dövme, sıçramanın ortadan kaldırılamadığı yerlerde yorulma sınırını yükseltir
• Numune yaylar, oran ve montaj yüksekliğinde yük testine tabi tutulur

Bunun yorulma tarafıyla ilgilenen ekipler için, yay dönel yorulması eğilme-burulma etkileşimini kapsar ve yay aşırı yük akması sıçrama hasarının üzerinde oturduğu statik sınırı kapsar. Bitmiş parçanın çizime göre doğrulanması yay yük testi bölümünde ele alınmıştır.

Üretim Toleransları Nereye Uyar?

Sıçrama hesaplamaları nominal boyutları varsayar. Gerçek yayların tel çapı, sarım sayısı, serbest uzunluk ve uç dikliği üzerinde toleransları vardır. Bu toleranslar doğal frekansı kaydırır, bu nedenle tam olarak 15 kat oranında oturan bir tasarım, bir üretim partisinin bazı birimlerinde hala sıçrayabilir.

Doğal frekans üzerindeki tipik gösterge niteliğindeki tolerans etkileri:

En kötü durumda üst üste geldiğinde, nominal 15 kat marj dağılımın kuyruğunda 13 kata düşebilir. Nominal 18-20 kata göre tasarım yapmak gerçek marj sağlar. Bu, BQUQ'nun yay çizimlerinde aktif sarım sayısını ve uç koşulunu atölye takdirine bırakmak yerine açıkça belirtmesinin bir nedenidir — Dongguan fabrikamızdaki dört üretim hattı, kontrollü sarım sayısı ve belgelenmiş yük testi ile sıkıştırma, uzatma ve burulma yayları üretir.

Ne Zaman Yeniden Tasarlamalı vs. Ne Zaman Sönümlemeli

Her sıçrama problemi yeni bir yayı haklı çıkarmaz. Kullanışlı bir karar kuralı:

Yeniden tasarla frekans oranı 13 katın altındaysa, yay hala prototip aşamasındaysa veya muhafaza zarfı bir geometri değişikliğini emebiliyorsa. Yeniden tasarım, programın ömrü boyunca neredeyse her zaman daha ucuzdur.

Sönümle oran 13 kat ile 15 kat arasındaysa, muhafaza sabit takım ise veya uyarım tek bir ton yerine geniş bantlıysa. Bu durumlarda bir sürtünme damperi veya iç içe zıt sarımlı bir yay çifti, frekansı değiştirmeden genliği sınırlar.

Kabul et ve izle yalnızca çevrim sayısı düşükse (kabaca 10⁴ çevrimin altında) ve arıza sonucu güvenlikle ilgili değilse. O zaman bile, montaj yüksekliğinde bir yük testi ve kısa bir dayanıklılık çalışmasıyla doğrulayın.

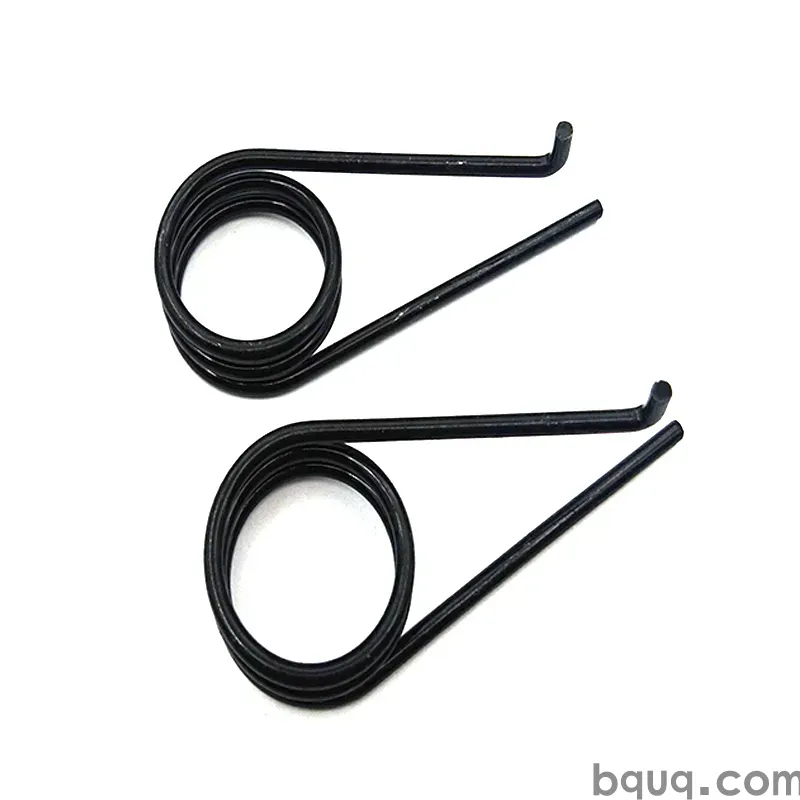

Özel sıkıştırma yayları ve uzatma yayları için, ayarlama kararı en iyi şekilde teklif aşamasında tedarikçiyle birlikte verilir, çünkü sarım sayısı ve tel çapı seçimleri aynı anda oran, gerilme ve katı yükseklik ile etkileşime girer. Burulma yayları kendi dinamik davranışına sahiptir — bacak geometrisi, gözden kaçması kolay ikinci bir rezonans modu ekler.

Sıkça Sorulan Sorular

S: Bir sıkıştırma yayı için hangi frekans oranı güvenlidir?

C: Çoğu makine tasarım pratiği, yayın birinci doğal frekansı ile en yüksek önemli uyarım frekansı arasındaki minimum oran olarak 15 katı kabul eder, yüksek çevrimli uygulamalar için 20 kat tercih edilir. 13 katın altında sıçrama olasıdır; 10 katın altında esasen kesindir. Üretim toleransları doğal frekansı birkaç yüzde kaydırdığından, nominal 18-20 kata göre tasarım yapmak kağıt üzerinde geçmek yerine gerçek marj sağlar.

S: Bir yay doğal frekansı dışında bir frekansta sıçrayabilir mi?

C: Evet. Sıçrama, yalnızca tam doğal frekansta değil, temelin alt harmoniklerinde ve daha yüksek harmoniklerinde de uyarılabilir. Darbelerden veya sert durduruculardan gelen geniş bantlı darbeler tüm spektrum boyunca enerji içerir, bu nedenle nominal tahrik frekansı çok uzak olsa bile bir yay doğal frekansında çınlayabilir. Bu nedenle çerçeve ve muhafaza rezonansları, tahrik frekansının kendisi kadar önemlidir.

S: Bilyeli dövme yay sıçraması arızasını önler mi?

C: Bilyeli dövme, yüzeyde basma yönünde kalıntı gerilme oluşturarak yorulma sınırını yükseltir, böylece sıçrayan sarımlarda çatlak başlangıcını geciktirir veya önler. Sıçramanın oluşmasını durdurmaz ve dinamik gerilme genliğini azaltmaz. Ayarlama tam olarak başarılamadığında bilyeli dövmeyi bir tamamlayıcı olarak kullanın, frekans oranını ilk etapta doğru yapmanın yerine geçmez.

S: Bir yayın sıçrayıp sıçramadığını nasıl ölçerim?

C: Tek tek sarımlara yapıştırılmış gerinim ölçerler veya hareketli uçtaki yüksek hızlı bir yük hücresi, tahrik frekansının çok üzerindeki frekanslarda yük salınımlarını gösterecektir. Daha basit bir saha kontrolü, sarım yığını üzerinde bir strobe veya yüksek hızlı kameradır: sıçrayan sarımlar düzgün sapma yerine ilerleyen bir kapanma dalgası gösterir. Akustik ölçüm de işe yarar, çünkü sıçrama doğal frekansta karakteristik bir ton yayar.

S: Malzemeyi değiştirmek bir sıçrama problemini çözebilir mi?

C: Tek başına nadiren. Doğal frekans, kayma modülünün yoğunluğa bölümünün kareköküne bağlıdır ve çoğu yay çeliği bu oranda birbirinin birkaç yüzde içindedir. Müzik telinden krom silisyum veya 302 paslanmaz çeliğe geçmek, yorulma mukavemetini ve korozyon direncini değiştirir, bu da yayın sıçramadan ne kadar süre sağ kurtulacağını etkiler, ancak tasarımı ayarlamak için doğal frekansı yeterince hareket ettirmez.
