Yay Yük Testi: Kalite Kontrol Yöntemleri ve Kabul Kriterleri
Kısa cevap: Yük testi, bir yayın sadece çizimde belirtilen boyutlara uygunluğunu değil, tasarlandığı kuvveti sağlayıp sağlamadığını doğrular. Bir üretim partisi, belirli bir sehimde ölçülen yük çizim toleransı içinde kaldığında — genellikle ticari yaylar için ±%10 ve hassas yaylar için ±%5 — ve numune genelinde oran, serbest boy ve set tutarlı olduğunda kabul edilir. Kalibre edilmiş bir kuvvet-deplasman cihazında test yapın, tanımlı bir plana göre numune alın (boyutsal/yük kontrolleri için genellikle parti başına 5–10 adet) ve tek bir değer yerine eğri boyunca 2–3 noktada yükü kaydedin. BQUQ, Dongguan'daki aynı ISO9001 üretim sahasında yayları işler, damgalar ve şekillendirir; yük testleri de aynı yerde yapılır ve fiyat teklifleri 12 iş saati içinde döner.
Boyut kontrolleri neden tek başına bir yayın çalıştığını kanıtlamaz?
Bir yay kusursuz ölçülebilir — tel çapı nominal, dış çap nominal, serbest boy nominal — ve yine de montajda başarısız olabilir. Bunun nedeni, yükün aynı anda birkaç değişkenin fonksiyonu olmasıdır: tel çapının dördüncü kuvveti, aktif sarım sayısı, ortalama sarım çapı ve malzemenin kayma modülü. ±0.05 mm toleransa karşı görünmez olan %2'lik bir tel çapı sapması, yükü yaklaşık %8 değiştirir. Bir fazla aktif sarım, oranı birkaç yüzde değiştirir. Farklı bir ısıdan gelen malzeme veya aynı şekilde gerilim giderme işlemi görmemiş bir sarım, tüm eğriyi kaydırır.
Bu nedenle yay kalite kontrolü kuvvet-deplasman eğrisi etrafında kurgulanır. Boyutlar yayın çizime göre yapıldığını söyler; yük testi ise montajın beklediği şekilde davranacağını söyler.
Bu geometrik değişkenlerin nasıl etkileştiğine daha derin bir bakış için, yay indeksi ve gerilme makalemize bakın; bu makale indeksin hem gerilmeyi hem de üretilebilirliği nasıl yönlendirdiğini açıklar.
Bir yay yük testi gerçekte neyi ölçer?
Neredeyse her yay kabul tartışmasında üç büyüklük önemlidir.
Boyuttaki yük (veya sehimdeki yük)
Yayı belirli bir montaj yüksekliğine sıkıştırmak (veya uzatmak) için gereken kuvvet. Bu, hizmet koşulunu doğrudan yansıttığı için en kullanışlı kabul sayısıdır. "15 mm montaj yüksekliğinde 12.5 N" olarak belirtilen bir sıkıştırma yayı tam olarak bu yükseklikte test edilmelidir.
Yay oranı
Kuvvet-deplasman eğrisinin eğimi, N/mm veya lbf/in cinsinden ifade edilir. Oran genellikle tek bir nokta yerine iki ölçüm noktası arasında hesaplanır, bu da uç sarım oturmasının ve ölçüm gürültüsünün etkisini azaltır. Doğrusal bir yay için oran çalışma aralığı boyunca kararlı olmalıdır.
Serbest boy ve set
Serbest boy, döngü öncesi ve sonrası ölçülür. İlk sıkıştırmadan sonra boy kaybeden bir yay "set" almıştır — malzemenin elastik sınırını aşan gerilmelerden kaynaklanan kalıcı deformasyon. İlk çevrimde bir miktar set normaldir; aşırı veya devam eden set bir kusurdur.
Yük testine sıklıkla eşlik eden ek kontroller
| Kontrol | Neyi yakalar | Tipik yöntem |
|---|---|---|
| Katı yükseklik | Tasarım hareketinden önce sarım sıkışması | Kumpas / yükseklik ölçer |
| Uç dikliği | Yan yük, burkulma, düzensiz oturma | Diklik ölçer, optik |
| Diklik | Montaj yanlış hizalaması | Kadranlı gösterge ile fikstür |
| Yüzey durumu | Çatlaklar, dikişler, takım izleri | Görsel, 10x büyütme |
| Kaplama kalınlığı | Korozyon ömrü yetersizliği | Öncesi/sonrası mikrometre veya ölçer |
| Artık gerilme durumu | Yorulma ömrü | Bilyeli püskürtme doğrulaması (Almen) |
Hangi test yöntemini belirtmelisiniz?
Doğru yöntem hacme, toleransa ve yayın nasıl kullanıldığına bağlıdır. Aşağıdaki tablo yaygın seçenekleri karşılaştırır.
| Yöntem | Prensip | En uygun olduğu durum | Sınırlamalar |
|---|---|---|---|
| Yük hücreli manuel yük çerçevesi | Bir durma noktasına sıkıştır, kuvveti oku | Düşük hacim, sıkı toleranslar, prototip onayı | Yavaş; operatöre bağlı oturma |
| Motorlu kuvvet-deplasman test cihazı | Sürekli eğri, oran otomatik hesaplanır | Üretim numune alımı, oran kritik yaylar | Daha yüksek ekipman maliyeti |
| Yük hücresi + LVDT satır içi istasyon | %100 veya yüksek yüzdede muayene | Otomotiv tarzı yüksek hacim | Fikstür maliyeti; çevrim süresi |
| Ölü ağırlık / asılı kütle | Bilinen kütle yayı sehimlendirir | Basit uzatma yayları, saha kontrolleri | Kaba; yalnızca bir nokta |
| Katıya sıkıştırma + serbest bırakma | Set ve serbest boy değişimi | Sıcak sarılmış ve ağır hizmet yayları | Numuneye zarar verir |
| Yük izlemeli yorulma tezgahı | Çevrimler boyunca yük azalması | Ömür kritik uygulamalar | Uzun test süresi |
Bir Çin yay fabrikasından tedarik yapan çoğu B2B alıcısı için pratik kombinasyon, numune alma için motorlu bir kuvvet-deplasman test cihazı ve kritik parçalarda %100 tarama için bir geçti/kaldı yük fikstürüdür. Bu, mühendislik kaydı için tam bir eğri ve hatta hızlı bir geçti/kaldı sağlar.
Dayanıklı kabul kriterlerini nasıl belirlersiniz?
Kabul kriterleri sonradan müzakere edilmemeli, çizime yazılmalıdır. İyi belirtilmiş bir yay çizimi şunları içerir:
- Bir veya iki referans yükseklikte yük, toleranslı (örn. 20.0 mm'de 18.0 N ±1.0 N)
- Oran, toleranslı (örn. 1.20 N/mm ±%8)
- Serbest boy, toleranslı
- Katı yükseklik maksimum olarak
- Test yöntemi ve fikstür tanımı — özellikle sıkıştırma plakası çapı, çünkü sürtünme ve uç sarım teması okumaları değiştirir
- Set / ön set gereksinimi, yay sarıldığı serbest boyunun ötesinde bir yükseklikte monte edilecekse
Tolerans bantları için kullanışlı bir pratik kural:
| Yay sınıfı | Yük toleransı | Oran toleransı | Tipik uygulama |
|---|---|---|---|
| Ticari | ±%10 | ±%10 | Kapaklar, mandallar, genel donanım |
| Hassas | ±%5 | ±%5 | Valfler, konnektörler, enstrümanlar |
| Yüksek hassasiyet | ±%3 veya daha sıkı | ±%3 | Medikal cihazlar, hassas aktüatörler |
±%3'ten daha sıkı tolerans elde edilebilir ancak daha sıkı tel çapı kontrolü, proses içi oran ayarı ve genellikle %100 test gerektirir — bunların tümü birim maliyeti artırır. Alıcılar, montajın gerçekte tolere ettiği en gevşek bandı belirtmelidir.
Numune alma planları: kaç yay test edilir?
Numune alma, denetçinin kolaylığına değil, arızanın sonucuna uygun olmalıdır.
Parti tanımı
Bir partiyi tek bir tel ısısından, tek bir makine kurulumundan ve tek bir sürekli üretim çalışmasından gelen yaylar olarak tanımlayın. Kurulumları tek bir partide karıştırmak varyasyonu gizler.
Yaygın numune alma yaklaşımları
| Parti büyüklüğü | Boyutsal + yük numunesi | Notlar |
|---|---|---|
| 500 adetin altında | 5 adet | Yıkıcı set testi için 2 adet ekleyin |
| 500–5.000 adet | 8–13 adet | AQL tarzı plana göre, yeni kurulumda sıkılaştırılır |
| 5.000–50.000 adet | 13–20 adet | Boyuttaki yük için SPC düşünün |
| 50.000 adetin üzerinde | SPC + periyodik tam eğri | Yük ve serbest boy için kontrol grafiği |
Güvenlik kritik veya yaşam kritik yaylar için numune alma yeterli değildir — %100 yük taraması belirtin. Özel bir yataklı motorlu test cihazında, küçük sıkıştırma yaylarının %100 taranması üretim hızlarında gerçekçidir ve her birimin yük penceresini karşıladığını garanti etmenin tek yolu budur.
İlk numune ve kurulum onayı
Her yeni takım, yeni tel ısısı veya önemli makine ayarı, yalnızca tek bir yük noktası değil, tam bir kuvvet-deplasman eğrisi ile ilk numune muayenesini tetiklemelidir. Eğri, yayın doğrusal olup olmadığını, uçların düzgün oturup oturmadığını ve oranın tasarım amacına uyup uymadığını gösterir. Eğri onaylandıktan sonra, üretim numune alımı boyuttaki yük kontrollerine indirilebilir.
Yük testi tam bir kalite kontrol akışına nerede uyar?
Yük testi bir dizi içindeki bir kapıdır. Sağlam bir yay kalite kontrol akışı şöyle görünür:
1. Gelen tel muayenesi — çap, çekme, kaplama, ısı lotu izlenebilirliği
2. Kurulum onayı — tam eğri ve boyutsal raporlu ilk numune
3. Proses içi kontroller — tanımlı aralıklarla serbest boy ve boyuttaki yük
4. İşlem sonrası doğrulama — gerilim giderme, bilyeli püskürtme, kaplama veya sıcak ön set sonrası
5. Son muayene — plana göre numune alma, yük, boyutlar ve görsel ile
6. Dokümantasyon — sadece geçti/kaldı değil, gerçek değerleri içeren muayene raporu
4. adım çoğu alıcının beklediğinden daha önemlidir. Gerilim giderme ve kaplama, yükü hafifçe kaydırır. Kaplamadan önce geçen bir yay, kaplamadan sonra toleransın kenarında olabilir. Testi son proses adımından sonra yapmak, teslim edilen durumu sertifikalandırmanın tek yoludur.
Muayeneden geçen ancak sahada başarısız olan bir yayla ilgili sorun gideriyorsanız, yay arıza analizi kılavuzumuz hidrojen gevrekleşmesinden yorulma başlangıcına kadar yaygın kök nedenleri ele alır.
Yay yük testinde yaygın hatalar
Yanlış yükseklikte test etmek. Referans yüksekliği, montajdaki montaj yüksekliğiyle eşleşmelidir. Serbest boy artı 10 mm'de test edilen bir yay, 6 mm'de monte edilirse size hiçbir şey söylemez.
Fikstür etkilerini göz ardı etmek. Sıkıştırma plakası çapı, düzlüğü ve paralelliği okumayı değiştirir. Aynı yayı farklı fikstürlerde test eden iki laboratuvar birkaç yüzde farklı sonuç verebilir. Fikstürü çizimde belirtin.
Oranı yargılamak için tek nokta kullanmak. Tek bir yük okuması, kısa serbest boylu sert bir yayı uzun serbest boylu yumuşak bir yaydan ayırt edemez. Her zaman iki noktada test edin.
Set testini atlamak. Sarıldığı boyunun ötesinde monte edilen yaylar için ön set, spesifikasyonun bir parçasıdır. İlk sıkıştırma çevriminden önce ve sonra serbest boyu test edin.
Gerçek değerleri kaydetmemek. Geçti/kaldı damgası trend verisi vermez. Gerçek sayılar, reddedilmeye dönüşmeden önce sapmayı tespit etmenizi sağlar.
Yanlış proses adımından sonra test etmek. Yukarıda belirtildiği gibi, her zaman teslim edilen durumda test edin.
BQUQ yay yük testini nasıl yönetir?
BQUQ, tek bir Dongguan fabrikasında dört üretim hattı işletir — CNC işleme, metal damgalama, özel yaylar ve soğutucular — tek bir ISO9001 kalite sistemi altında. Yaylar aynı sahada şekillendirilir, gerilim giderme işlemi görür ve yük testi yapılır; bu, proses değişikliklerinin bir sevkiyattan sonra değil, hemen görünür olması anlamına gelir.
Yay programları için tipik olarak şunları sağlıyoruz:
- Tam kuvvet-deplasman eğrisi ile ilk numune muayenesi
- Çizime karşı boyuttaki yük ve oran doğrulaması
- Serbest boy, katı yükseklik ve diklik kontrolleri
- Belirtildiği yerde set / ön set doğrulaması
- Gerçek ölçülen değerleri içeren muayene raporları
- Prototip ve pilot partilerin hacim taahhüdünden önce doğrulanabilmesi için esnek MOQ
Sahadaki CNC işleme kabiliyeti ±0.005 mm'ye ulaşır; bu, doğru yük testinin bağlı olduğu sıkı fikstürleri ve test yataklarını destekler. Fiyat teklifleri 12 iş saati içinde döner.

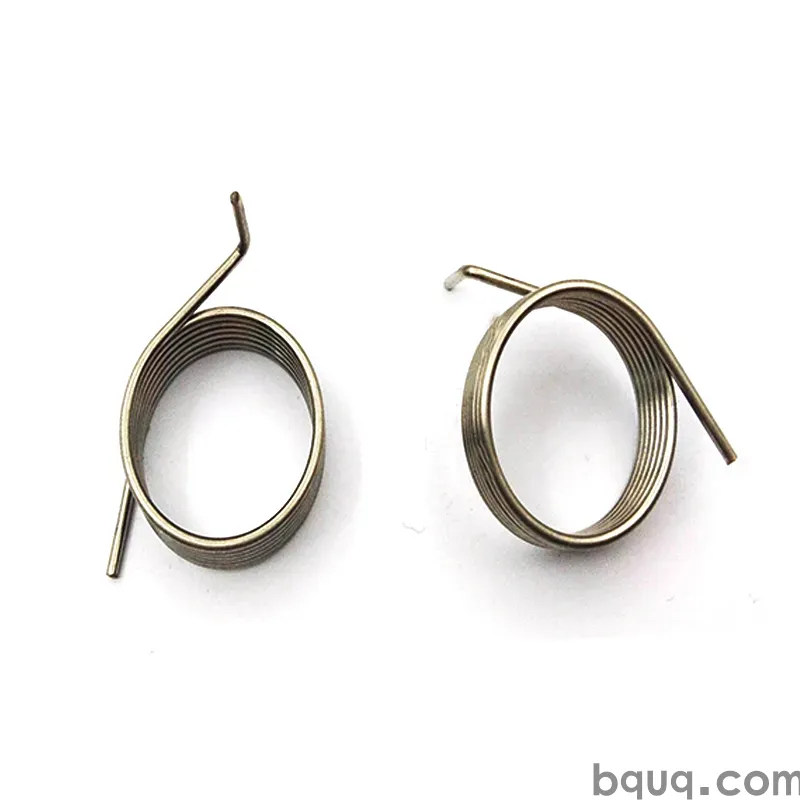

İlgili ürün sayfaları: sıkıştırma yayları, özel uzatma yayları ve burulma yayları.
Yaylarınız aynı zamanda ömür sınırlıysa, sıcak ön set prosesi hakkındaki notlarımız kontrollü ön setin yükü nasıl stabilize ettiğini ve yorulma performansını nasıl iyileştirdiğini açıklar.
Sıkça Sorulan Sorular
S: Yay yükü için standart tolerans nedir?
C: Evrensel bir standart yoktur. Ticari yaylar genellikle yükte ±%10, hassas yaylar ±%5 ve yüksek hassasiyetli yaylar ±%3 veya daha sıkı olarak belirtilir. Doğru tolerans, montajınızın tolere edebileceği en gevşek banddır, çünkü sıkılaştırmak daha sıkı tel kontrolü ve artan muayene yoluyla birim maliyeti artırır. Toleransı ve referans yüksekliğini her zaman çizime yazın.
S: Parti başına kaç yay test edilmelidir?
C: 500 adetin altındaki partiler için beş numune yaygın bir temeldir. 500–5.000 adet için sekiz ila on üç numune. Bunun üzerinde, boyuttaki yük üzerinde istatistiksel proses kontrolü büyük numunelerden daha etkilidir. Güvenlik kritik yaylar numune almak yerine %100 yük taramasından geçirilmelidir. Bir partiyi tek bir tel ısısı ve tek bir sürekli kurulum olarak tanımlayın.
S: Yük testi yayı tahrip etmeden yapılabilir mi?
C: Evet. Boyuttaki yük ve oran testi, tasarlanan çalışma aralığında kaldığınız sürece tahribatsızdır. Yalnızca set testi, katı yükseklik sıkıştırması ve yorulma testi numuneyi tüketir. Tahribatsız test, aynı numune parçaların boyutsal olarak da ölçülebileceği anlamına gelir; bu da yük ve geometri verileri arasındaki korelasyonu iyileştirir.
S: Yayım neden muayeneden geçiyor ama montajda başarısız oluyor?
C: En yaygın nedenler, montaj yüksekliğinden farklı bir yükseklikte test etmek, yay üreticisi ile hattınız arasındaki fikstür farklılıkları, kaplama veya gerilim gidermeden sonra yük kayması ve yalnızca tekrarlanan çevrimlerden sonra oluşan settir. Montaj yüksekliğini, fikstürü ve teslim edilen durumu belirtin ve geçti/kaldı damgaları yerine gerçek ölçülen değerleri isteyin.
S: Sıcaklık yay yük testini etkiler mi?
C: Evet. Yay malzemeleri sıcaklık arttıkça modül kaybeder, bu nedenle belirli bir sehimdeki yük düşer. Standart testler oda sıcaklığında, tipik olarak 20–25°C'de yapılır. Uygulamanız sıcak veya soğuk çalışıyorsa, yayın doğru modül ile tasarlanıp test edilebilmesi ve test odası koşullarının kontrol edilebilmesi için servis sıcaklığını çizimde belirtin.
