Yay Arıza Analizi: Kırık Bir Yayı Okumak

Yay Arıza Analizi: Kırık Bir Yayı Okumak

Kısa cevap: Kırık bir yay bir belgedir. Kırılma yüzeyi size arıza modunu söyler: düz 45° kayma dudağı aşırı yüke veya tek bir olaya işaret eder; eş merkezli plaj çizgileri olan pürüzsüz, cilalı bir bölge yorulmaya işaret eder; çoklu başlangıç noktaları olan koyu, çukurcuklu bir yüzey korozyon yorulmasına işaret eder; deformasyon olmayan kırılgan, taneler arası bir çatlak hidrojen gevrekleşmesine veya bir ısıl işlem kusuruna işaret eder. Başlangıç noktasını, çatlak ilerleme yönünü, yüzey durumunu ve kırılma noktasındaki tel çapı azalmasını okuyun — sonra bunu yük geçmişiyle karşılaştırın. BQUQ'da gördüğümüz saha arızalarının çoğu dört aileye ayrılır: yorulma, korozyon, aşırı yük ve gevrekleşme.

Kırık Bir Yayı Okumakla Neden Uğraşmalısınız?

Çünkü aynı yay geometrisi tamamen farklı nedenlerle arızalanır ve çözüm her seferinde farklıdır. Yorulmadan kırılmış bir yayı daha güçlü bir telden aynı parçayla değiştirirseniz, genellikle arızayı farklı bir sarıma taşırsınız. Korozyondan kırılmış bir yayı daha kalın bir yayla değiştirirseniz, sadece çukurcuklara çekirdeklenme için daha fazla alan verirsiniz.

Kırık bir yay, tasarımınızın veya uygulamanızın ürettiği bir gerilme durumunun fiziksel kanıtıdır. Şimdiye kadar elde edeceğiniz en ucuz test verisidir — bunun bedelini zaten bir saha arızasıyla ödediniz. Doğru okumak, bir garanti talebini bir tasarım değişikliğine dönüştürür.

BQUQ'da tek bir Dongguan fabrikasında özel CNC sarma ve şekillendirme hatlarında basma, burulma ve çekme yayları üretiyoruz; eşleşen donanım için ±0.005 mm CNC desteğiyle. Bir müşteri bize kırılmış bir yay gönderdiğinde, ilk yaptığımız şey onu ölçmek değildir — kırılma yüzeyini büyütme altında fotoğraflarız ve yük geçmişini sorarız.

Dört Ana Yay Arıza Modu Nedir?

Neredeyse her yay kırılması dört aileden birine girer. Her birinin bir imzası vardır.

Yorulma: Plaj Çizgisi İmzası

Bir yorulma kırılmasının iki bölgesi vardır. Birincisi başlangıç ve ilerleme bölgesidir — pürüzsüz, genellikle iki yüzeyin birbirine sürtünmesiyle cilalanmış, bazen her yük çevrimini haritalayan eş merkezli "plaj çizgileri" veya "deniz kabuğu" halkaları gösterir. İkincisi son kırılma bölgesidir — kaba, donuk, bazen tel eksenine 45° açıyla, çünkü kalan kesit tek bir aşırı yük olayında yırtılmıştır.

Pürüzsüz bölgenin kaba bölgeye oranı size gerilme seviyesini söyler. Küçük bir son yırtılma ile büyük bir pürüzsüz bölge, düşük nominal gerilme ve çok sayıda çevrim anlamına gelir — klasik bir yüksek çevrimli yorulma arızası. Büyük bir yırtılma ile küçük bir pürüzsüz bölge, yayın zaten sınırına yakın olduğu ve nispeten az çevrimde arızalandığı anlamına gelir.

Başlangıç noktasının nerede olduğu da önemlidir. Sarımın iç tarafında (basma tarafı) başlıyorsa, muhtemelen sarmadan kalan artık gerilme veya bir takım izinde gerilme yığılmasına bakıyorsunuzdur. Dış çapta başlıyorsa, bir delikle temas, eşleşen bir parçadaki çapak veya fretting olup olmadığını kontrol edin.

Korozyon Yorulması: Çukurcuklar Çatlağa Dönüştüğünde

Korozyon ve yorulma toplamsal değil — çarpımsaldır. Bir çukurcuk, keskin uçlu bir gerilme yükselticisidir ve koruyucu basma yüzey tabakasını kaldırır. Kuru ortamda 10 milyon çevrim dayanacak bir yay, klorürlü bir ortamda 200.000 çevrimde arızalanabilir.

Şunları arayın:

• Aynı tel boyunca tek değil, çoklu çatlak başlangıçları
• Kırılma içinde koyu veya pas rengi lekelenme
• Kırılmadan uzakta tel yüzeyinde çukurcuklanma
• Yoğuşmanın birikeceği bir konumda arıza

Bu, açık havada, deniz havasında veya yıkama ekipmanlarında kullanılan yaylarda gördüğümüz en yaygın arızadır. Paslanmaz çelik yardımcı olur ancak sorunu çözmez — 302 ve 304 paslanmaz çelik klorür çukurcuklanmasına duyarlıdır. Klorür açısından zengin ortamlar için, 17-7PH veya uygun bir bariyer kaplamalı kaplanmış karbon çeliği genellikle daha iyi bir cevaptır.

Aşırı Yük: 45° Kayma Dudağı

Aşırı yük kırılması tek bir olaydır. Tel akar, boyun verir ve çekme eksenine kabaca 45° açılı bir düzlemde ayrılır — maksimum kayma gerilmesi düzlemi. Şunları görürsünüz:

• Kırılma yakınında görünür çap azalması
• Donuk, lifli veya bazen fincan-koni görünümü
• Plaj çizgisi yok, cilalı bölge yok
• Genellikle bükülmüş veya kalıcı olarak deforme olmuş yay gövdesi

Yaygın nedenler: yay katı yüksekliğe kadar sıkıştırılmıştır, bir montaj onu nominal hareketinin ötesine zorlamıştır, bir şok yükü gelmiştir veya yay yük için yetersiz boyutlandırılmıştır. Serbest uzunluğu ve katı yüksekliği uygulamaya göre kontrol edin. Yay servis sırasında katı yüksekliğe ulaştıysa, sarımlar birbirine değiyordu ve etkin gerilme keskin bir şekilde arttı.

Gevrekleşme ve Kırılgan Kırılma

Kırılgan kırılma hiç plastik deformasyon göstermez. Yüzeyler temiz bir şekilde birbirine uyar. Mikroskop altında çatlak yolu taneleri kesmek yerine tane sınırlarını takip eder (taneler arası). Bu, genellikle uygun bir kaplama sonrası tavlama olmadan elektrokaplanmış (çinko, kadmiyum, krom) yüksek mukavemetli çelik yaylarda görülen hidrojen gevrekleşmesinin imzasıdır.

Ayrıca bir ısıl işlem sorunundan da kaynaklanabilir: aşırı temperleme, su verme sonrası yetersiz temperleme veya dekarbürize yüzey tabakası. Dekarbürizasyon yüzeyden karbonu uzaklaştırır ve yorulma mukavemetini tam da gerilmenin en yüksek olduğu yerde düşürür.

Pratik kural: Kaplanmış bir yay kaplamadan sonraki 24 ila 72 saat içinde veya montajdan sonraki ilk birkaç çevrimde kırılırsa, hidrojenden şüphelenin. Haftalarca servisten sonra deformasyon olmadan kırılırsa, bir malzeme veya ısıl işlem sorunundan şüphelenin.

Kırılma Yüzeyini Adım Adım Nasıl Okursunuz?

Bu sırayı takip edin. Yaklaşık on dakika sürer ve size bir yeniden tasarım döngüsü kazandırır.

Adım 1: Dokunmadan Önce Fotoğraflayın

Kırılma yüzeyini ele almadan önce 10× ila 30× büyütmede fotoğraflayın. Elle tutmak yüzeyi bulaştırır ve ihtiyacınız olan ince özellikleri yok eder. Kırılmanın uçlara göre konumunu not edin: ilk aktif sarım, orta veya uç sarım.

Adım 2: Başlangıç Noktasını Belirleyin

Başlangıç noktası, pürüzsüz bölgenin birleştiği yerdir. Plaj çizgilerini geriye doğru izleyin — başlangıç noktasını işaret ederler. İşaretleyin. Sonra doğrudan başlangıç noktasının altında ne olduğuna bakın: bir takım izi, bir çukurcuk, bir kalıntı, bir temas noktası, keskin bir yarıçap.

Adım 3: Kırılma Noktasındaki Teli Ölçün

Her iki tarafta kırılmadan 2 mm uzakta ve kırılmanın tam kendisinde tel çapını ölçün. Herhangi bir azalma plastik deformasyon anlamına gelir — bu bir aşırı yük imzasıdır. Azalma yoksa kırılgan veya yorulma anlamına gelir.

Adım 4: Kırılmadan Uzakta Yüzeyi Kontrol Edin

Yayın geri kalanına bakın. Çukurcuklanma, fretting aşınması, kaplama hasarı veya sürtünmüş düz bir nokta, yayın neye temas ettiğini söyler. Basma yaylarında sarım temas noktalarındaki fretting, yaygın bir yorulma başlatıcısıdır.

Adım 5: Yük Geçmişiyle Karşılaştırın

Şimdi gördüklerinizi yayın yapması gerekenle karşılaştırın.

Yayın Konumu Size Ne Söyler?

Kırılmanın yeri, görünümü kadar bilgilendiricidir.

Uçtan ilk aktif sarımda kırılma. Bu, çoğu basma yayında en yüksek gerilmeli sarımdır çünkü tam yükü en az destekle taşır. Klasik yorulma konumudur. Yayınız sürekli burada kırılıyorsa, bir malzeme sorunu değil, bir gerilme sorununuz var.

Uç sarımda veya kapalı uçta kırılma. Genellikle bir üretim veya montaj sorunu — kapalı uçtan aktif sarıma keskin geçiş, bir çapak veya montaj sırasında oluşan bir eğilme gerilmesi.

Gövdenin ortasında kırılma. Genellikle bir kusur kaynağı: bir kalıntı, telde bir dikiş, taşımadan kaynaklanan bir çizik veya bir korozyon çukurcuğu. Tel lotunu kontrol edin.

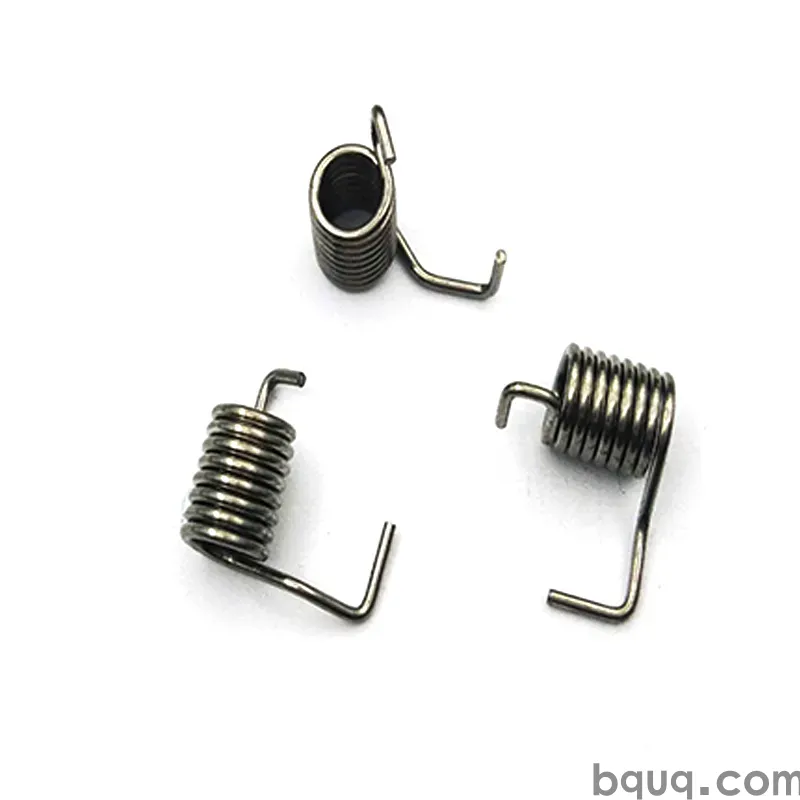

Burulma yayı bacağında kırılma. Burulma yayları neredeyse her zaman bacak kıvrımında veya bacağa bitişik ilk sarımda arızalanır, çünkü eğilme gerilmesi orada yoğunlaşır. Bacak tasarımı burada son derece önemlidir — bacakta keskin bir iç yarıçap çatlak başlatıcıdır.

Çekme yayı kancasında kırılma. Kanca-sarım geçişi zayıf noktadır. Kanca keskin bir yarıçapla şekillendirilmişse veya tel şekillendirme sırasında çizilmişse, arıza orada başlar.

Arızanın Tekrarlanmasını Nasıl Önlersiniz?

Bir teşhisiniz olduğunda, çözüm genellikle beş kovadan birine girer.

Gerilme Aralığını Azaltın

En etkili tek kaldıraç. Çelik yaylar için yorulma ömrü kabaca gerilme aralığının tersinin 3 ila 5 kuvvetiyle ölçeklenir. Gerilme aralığındaki %10'luk bir azalma ömrü birkaç katına çıkarabilir. Bu, daha büyük bir tel, daha fazla sarım, daha uzun bir serbest uzunluk veya daha düşük bir montaj yükü anlamına gelir.

Bilye Püskürtme Ekleyin

Bilye püskürtme, yüzeyi basma artık gerilmesine sokar ve bu da çatlak başlangıcını kapatır. Yorulma açısından kritik yaylar için mevcut en yüksek maliyet-etkin işlemlerden biridir. Yüksek çevrimli uygulamalar için neredeyse zorunludur.

Korozyon Yolunu Düzeltin

Malzemeyi çizime göre değil, ortama göre seçin. Klorürlü ortamlarda 17-7PH veya uygun şekilde kaplanmış karbon çeliği düşünün. Suyun yay yuvasında birikmemesi için drenaj ekleyin. Galvanik çift oluşturan farklı metalleri karıştırmaktan kaçının.

Kaplama Sürecini Kontrol Edin

Yay yüksek mukavemetli çelikse ve elektrokaplanmışsa, kaplama sonrası tavlama belirtin. Daha da iyisi, yüksek sertlikli parçalar için mekanik kaplamaya veya elektrolitik olmayan bir kaplamaya geçin. Bu bir süreç kontrolü sorunudur, tasarım sorunu değildir ve "gizemli" erken arızaların en yaygın nedenlerinden biridir.

Üretim Detayını İyileştirin

Bacak kıvrımlarına yarıçap verin. Takım izlerini giderin. Sarma gerilmesini kontrol edin. Tel yüzey durumunu belirtin. Yayı temiz tutun — kirlenme ve taşıma hasarı gerçek başlatıcılardır. Ve yay sıcak çalışıyorsa, geometriyi stabilize etmek için sıcak ön gerilme veya gerilme giderme çevrimi düşünün.

Sıkça Sorulan Sorular

S: Yorulmayı aşırı yükten mikroskop olmadan ayırt edebilir miyim?

C: Evet, çoğu durumda. Yorulma, plaj çizgileri olan pürüzsüz, cilalı bir ilerleme bölgesi ve kaba bir son yırtılma bırakır ve kırılma noktasındaki tel çapı esasen değişmez. Aşırı yük, görünür çap azalması, 45° kayma dudağı ve cilalı bölgesi olmayan donuk lifli bir yüzey bırakır. 10× bir büyüteç veya bir telefon makro lensi genellikle ikisini ayırmak için yeterlidir.

S: Kaplanmış yayım neden montajdan bir gün sonra kırıldı?

C: Bu zamanlama klasik hidrojen gevrekleşmesi imzasıdır. Yüksek mukavemetli çelik, asit dekapanlama ve elektrokaplama sırasında hidrojen emer; derhal tavlanmazsa, hidrojen tane sınırlarında toplanır ve yük altında çatlar. Çözüm, belirtilen pencere içinde kaplama sonrası tavlama veya mekanik kaplamaya ya da elektrolitik olmayan bir kaplamaya geçmektir.

S: Paslanmaz çeliğe geçmek korozyon arızalarını durdurur mu?

C: Otomatik olarak değil. 302 ve 304 paslanmaz çelik genel pasa direnir ancak klorür çukurcuklanmasına karşı hala savunmasızdır, ki bu tam olarak deniz ve yıkama ortamlarında korozyon yorulmasını tetikleyen şeydir. Klorür açısından zengin servis için 17-7PH veya sağlam bir bariyer kaplamalı karbon çeliği düşünün ve suyun yay etrafında birikmemesi için drenaj tasarlayın.

S: Bilye püskürtme yay ömrünü gerçekte ne kadar iyileştirir?

C: Uygulamaya bağlıdır, ancak yüksek çevrimli çelik yaylar için iyileşme genellikle önemlidir — marjinal bir kazançtan ziyade sıklıkla işlenmemiş ömrün bir katı. Mekanizma, çatlak başlangıcını bastıran yüzeydeki basma artık gerilmesidir. Arıza kaynağı iç bir kalıntıdan ziyade bir yüzey özelliği olduğunda en etkilidir.

S: Bir arıza analizi için hangi bilgileri göndermeliyim?

C: Mümkünse her iki kırılma yarısıyla birlikte kırık yayı, çizimi ve malzeme spesifikasyonunu, uygulama yükünü ve hareketini, arızaya kadar çevrim sayısını, ortamı ve monte edilmiş konumun fotoğraflarını gönderin. Bu paket genellikle modu tanımlamamıza ve düzeltici bir değişiklik önermemize olanak tanır. BQUQ, yedek veya revize yaylar için 12 iş saati içinde teklif verir.
