Koletsiz Malzemelerin Isıl Kararlılığı
Kısa cevap: Bir kolesizde ısıl kararlılık çoğunlukla alaşım seçimi, ısıl işlem ve kesit kalınlığının bir fonksiyonudur — yüzeye damgalanan marka adı değil. Standart ER ve 5C kolesizler, tamamen sertleştirilmiş alaşımlı yay çeliğinden (tipik olarak 65Mn, 60Si2Mn veya AISI 6150 sınıfı eşdeğerleri) yapılır ve ısıl genleşme katsayısı yaklaşık 11–12 µm/m·°C'dir. 40 °C'lik bir iş mili sıcaklık artışında, 20 mm'lik bir kolesiz gövdesi, sıkma yükü uygulanmadan önce radyal olarak yaklaşık 9–10 µm büyür. Bu, hassas bir işte tutuş kuvvetini ve TIR'ı kaydırmak için yeterlidir; bu nedenle 44–52 HRC aralığında kontrollü sertliğe sahip su verilmiş ve temperlenmiş kolesizler, uzun bir üretim çalışmasında yumuşak gövdeli alternatiflere göre geometrilerini daha iyi korur.
Bir kolesiz için "ısıl kararlılık" gerçekte ne anlama gelir?
Isıl kararlılık tek bir özellik değildir. Bir atölyede üç ayrı davranış olarak ortaya çıkar ve alıcılar genellikle bunları karıştırır:
1. Boyutsal kararlılık — sıcaklık değiştikçe kolesiz gövdesinin, koniğin ve deliğin ne kadar hareket ettiği.
2. Tutuş koruma — kolesiz, somun ve takım tutucu farklı oranlarda genleşirken sıkma kuvvetinin ne kadar kaybedildiği veya kazanıldığı.
3. Yapı koruma — malzemenin tekrarlanan ısıl döngülerden sonra sertliğini ve elastik aralığını koruyup korumadığı, yani temperlenip yumuşamadığı.
Bir kolesiz birinci konuda mükemmel, üçüncü konuda zayıf olabilir. Ucuz bir yumuşak kolesiz soğuk bir mastarda iyi ölçülebilir ve yine de birkaç bin sıcak döngüden sonra yayını kaybedebilir. En sık "kolesiz aşındı" diye yanlış teşhis edilen arıza modu budur.
Kolesiz neden takım tutucu yığınındaki en sıcak parçadır?
Bir işleme milinde kolesiz, üç ısı yolunun birleştiği noktada oturur: kesici kenardan takım sapı boyunca iletim, soğutucu ve talaşlardan konveksiyon ve iş mili yataklarından radyasyon artı hava. Yüksek hızlı frezeleme veya kuru tornalamada, kolesiz somunu ve konik bölgesi genellikle ortam sıcaklığının 15–40 °C üzerinde çalışır. İsviçre tipi ve otomat torna işlerinde, kolesizin minimum hava akışına sahip bir kılavuz burç içinde olduğu yerde, yerel artış daha da yüksek olabilir ve asimetriktir — kolesizin önü arkasından daha sıcak çalışır.
Asimetrik ısınma önemlidir çünkü kolesizler ince cidarlı, yarıklı ve ön yüklemelidir. Konikte birkaç mikronluk farklı büyüme, kolesizin nasıl oturduğu ve çenelerin ne kadar eşit tuttuğu üzerinde ölçülebilir bir değişime dönüşür.
Hangi malzemeler kullanılır ve nasıl karşılaştırılır?
Aşağıdaki tablo, üretim kolesizlerinde gerçekte karşılaşacağınız malzeme ailelerini kapsar. Değerler, adı geçen kaliteler için tipik/gösterge niteliğindedir — her zaman tedarikçinizin malzeme sertifikasına göre doğrulayın.
| Malzeme | Tipik sertlik | CTE (µm/m·°C) | Isıl kararlılık | En uygun olduğu yer |
|---|---|---|---|---|
| Tamamen sertleştirilmiş alaşımlı yay çeliği (65Mn / 60Si2Mn sınıfı) | 44–52 HRC | 11–12 | İyi | Genel ER, TG, DA kolesizler |
| AISI 6150 / 51CrV4 sınıfı krom-vanadyum | 46–54 HRC | 11–12.5 | Çok iyi | Yüksek döngülü üretim, otomat torna kolesizleri |
| Yüzey sertleştirilmiş düşük karbonlu çelik (20CrMnTi sınıfı) | 58–62 HRC yüzey, tok çekirdek | 11–12 | Çok iyi (aşınma), orta (çekirdek büyümesi) | Delikte aşınma direnci gereken kolesizler |
| Rulman / takım çeliği (52100, O1, D2 sınıfı) | 58–62 HRC | 11–12 | Çok iyi | Hassas kolesizler, İsviçre kılavuz burçları |
| Paslanmaz yay çeliği (301/17-7PH sınıfı) | 40–48 HRC | 16–17 | Orta — daha yüksek büyüme | Aşındırıcı veya temiz oda ortamları |
| Bronz / pirinç (bazen kullanılır) | 60–100 HB | 18–19 | Hassasiyet için zayıf | Düşük hızlı, düşük hassasiyetli eski tutucular |
İki şey öne çıkıyor. Birincisi, sertleştirilmiş karbon/alaşımlı çelikler ile paslanmaz çelik arasındaki CTE farkı yaklaşık %40–50'dir. İkincisi, sertlik ve kararlılık ilişkilidir ancak aynı değildir: yüzey sertleştirilmiş bir kolesiz delikte son derece aşınmaya dayanıklı olabilirken, daha yumuşak çekirdeği sıcaklıkla büyümeye devam eder.
Sertlik vs. temperleme direnci
20 °C'de ölçülen sertlik, 120 °C'de ne olacağı hakkında çok az şey söyler. Önemli olan temperleme direncidir — çeliğin ısıl işlemcinin ona verdiği sertliği kaybetmeye başladığı sıcaklık.
Standart su verilmiş ve temperlenmiş yay çelikleri, yaklaşık 200–250 °C'nin üzerinde ölçülebilir şekilde yumuşamaya başlar; bu, normal kesme koşullarının oldukça üzerindedir ancak kötü yönetilen bir kuru işlemin veya uzun bir gözetimsiz döngü sırasında sıcak bir iş milinde bırakılan bir kolesizin üzerinde değildir. Geri temperlenmiş bir kolesiz, sıkma sonrası tam olarak geri yaylanmaz ve salgısı kayar. Daha iyi otomat torna kolesizlerinde gördüğünüz "su verilmiş kolesiz" spesifikasyonunun arkasındaki mekanizma budur: bu, sadece yüzey sertliği değil, ısıl işlem disiplini hakkında bir ifadedir.
Çoğu CNC frezeleme ve tornalama için pratik sonuç, uygun şekilde sertleştirilmiş bir alaşımlı çelik kolesizin ısıl olarak yeterli olduğudur. Sorunlar, alaşım ailesinin kendisinden değil, yetersiz sertleştirilmiş veya tutarsız temperlenmiş stoktan kaynaklanır.
Isıl genleşme bir kolesizi gerçekte ne kadar hareket ettirir?
İşte sayıların faydalı olduğu yer. Bir çelik kolesiz için radyal büyüme yaklaşık olarak şöyle hesaplanabilir:
Δd ≈ α × d × ΔT
burada α CTE, d çap ve ΔT sıcaklık artışıdır.
| Nominal delik | ΔT = 20 °C | ΔT = 40 °C | ΔT = 60 °C |
|---|---|---|---|
| 6 mm | ~1.3 µm | ~2.6 µm | ~4.0 µm |
| 12 mm | ~2.6 µm | ~5.3 µm | ~7.9 µm |
| 20 mm | ~4.4 µm | ~8.8 µm | ~13.2 µm |
| 32 mm | ~7.0 µm | ~14.1 µm | ~21.1 µm |
Rakamlar α = 11.5 µm/m·°C ve tekdüze ısınma varsayımına dayanır; gösterge niteliğinde kabul edin.
Bu tabloyu toleransınıza göre okuyun. 20 mm'lik bir delikte 40 °C artışta, kolesiz gövdesi radyal olarak yaklaşık 9 µm büyür. Proses pencereniz ±10 µm ise, tek başına ısıl büyüme bunun çoğunu tüketebilir. Ve takım sapı genellikle farklı CTE ve farklı sıcaklığa sahip farklı bir alaşım olduğundan, tutuşu gerçekte belirleyen şey kolesiz ile sap arasındaki net boşluk veya girişimdir — kolesizin tek başına büyümesi değil.
Bu, kolesiz sıkma basıncının neden tek bir sayı yerine bir aralık olarak belirtilmesi gerektiğinin aynı nedenidir: 20 °C'de doğru ön yük, 70 °C'de doğru ön yük değildir.
Somun ve konik, kolesiz kadar önemlidir
Bir kolesiz tek başına tutmaz. Somunun açılı yüzü onu eşleşen bir koniğe doğru ittiği için tutar. Somun ve kolesiz farklı alaşımlardan yapılmışsa — alıcıların markaları karıştırması yaygındır — farklı oranlarda genleşirler ve sıkma geometrisi kayar.
Pratik sonuçlar:
- Uyumsuz CTE kolesiz ve somun arasında, sıcaklık aralığı boyunca etkin sıkma kuvvetini değiştirir.
- Daha sıcak bir somun (daha fazla açık yüzeyi ve daha az kütlesi vardır) büyüdükçe ön yükü hafifçe gevşetebilir.
- Konik temas alanı delikten daha hızlı bozulur, çünkü yükün yoğunlaştığı yer koniktir.
Mikron düzeyinde tekrarlanabilirlik peşinde olan herkes için, hata bütçesinin ne kadarının ısıl olduğunu belirlemek üzere kolesiz TIR'ı en az bir kez sıcakken de ölçülmelidir.
Isıl kararlılık kolesiz tipine göre değişir mi?
Evet, esas olarak cidar kalınlığı ve yarık geometrisi yoluyla.
| Kolesiz tipi | Tipik cidar kesiti | Isıl davranış notları |
|---|---|---|
| ER kolesizler (ER11–ER50) | İnce, çift açılı | Isınması hızlı, soğuması hızlı; mutlak olarak büyüme küçüktür |
| TG kolesizler | Daha kalın gövde | Daha fazla kütle, daha yavaş tepki, büyük deliklerde daha büyük mutlak büyüme |
| 5C / R8 kolesizler | Kalın, kısa | Yüksek sertlik; büyüme konikten değil delikten baskındır |
| Otomat torna / İsviçre kolesizleri | İnce, dar toleranslı, genellikle yarıklı ve pim delikli | Isıl olarak en hassas — küçük boşluklar, yüksek döngü sayıları |
| Kılavuz burçları | Çok ince, karbür veya çelik | Karbür burçlar çeliğin yaklaşık yarısı CTE'ye sahiptir; İsviçre işlerinde gerçek bir avantaj |
İnce cidarlı otomat torna kolesizi en zor durumdur. Çubuk stok, kolesiz ve burcun hepsinin farklı sıcaklıklarda olduğu bir makinede çalışır ve aralarındaki boşluk sadece birkaç mikron olabilir. Bu nedenle otomat torna kolesizlerindeki malzeme spesifikasyonu, genel amaçlı bir freze kolesizindeki spesifikasyondan daha fazla inceleme hak eder.
Karbür ve kaplamalı varyantlar
Karbür kılavuz burçlar ve karbür kaplı kolesizler tam olarak tungsten karbürün CTE'sinin (yaklaşık 5–6 µm/m·°C) çeliğinkinin yaklaşık yarısı olması nedeniyle kullanılır. Bu, boyutsal kaymayı yarıya indirir, karşılığında gevreklik ve fiyat getirir. Kaplamalar (TiN, DLC, sert krom) yığın ısıl genleşmeyi anlamlı şekilde değiştirmez, ancak konikte sürtünme ve aşınmayı değiştirir — bu da kolesizin ısınıp soğurken ne kadar tutarlı yeniden oturduğunu dolaylı olarak etkiler.
Isıl kararlılık nasıl belirtilir ve doğrulanır?
Bir kolesizin ısıl davranışını 20 °C'de bir tezgah mastarında test edemezsiniz. Yapabileceğiniz şey doğru şeyleri belirtmek ve bunları proses içinde doğrulamaktır.
Belirtin:
- Çizimde belirtilen malzeme kalitesi ve sertlik aralığı (örn. 46–52 HRC, alaşımlı yay çeliği).
- Isıl işlem tipi — tamamen sertleştirilmiş vs. yüzey sertleştirilmiş — ve temperleme sıcaklığı alt sınırı.
- Konik temas gereksinimi (tipik olarak %75–85 mavi iz teması).
- Delik toleransı ve TIR, yüzeyde değil mastar hattında ölçülür.
Doğrulayın:
- TIR'ı soğuk ölçün, temsili bir ısıl döngü çalıştırın, tekrar ölçün.
- Kolesiz ömrünü sadece parça sayısına göre değil, iş mili saatlerine göre izleyin.
- İş mili ve soğutucu sıcaklığını hurda oranıyla birlikte kaydedin — genellikle bir korelasyon ortaya çıkar.
Neyi kabul edip neyi reddedeceğinize dair daha geniş bir çerçeve için kolesiz hassasiyet sınıfları sayfasına bakın.
BQUQ nerede devreye girer

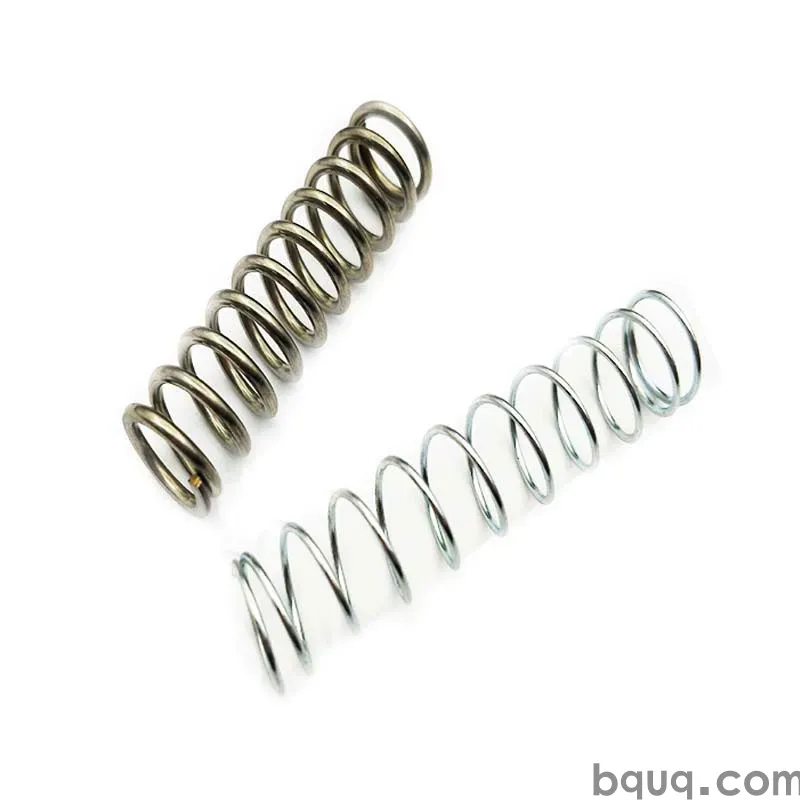

BQUQ (Dongguan), tek bir ISO9001 fabrikasında dört üretim hattında kolesiz ve kolesiz aynaları üretir: ±0.005 mm'ye kadar CNC işleme, metal damgalama, özel yaylar ve soğutucu üretimi. Kolesiz gövdeleri, çizimde belirtilen sertlik ve malzeme kalitesine göre işlenir ve ısıl işleme tabi tutulur; esnek MOQ ile hacme bağlı kalmadan önce bir kaliteyi doğrulayabilirsiniz. Teklifler 12 iş saatinde geri döner.
Uygulamanız sıcak bir iş mili, kuru bir proses veya dar boşluklarla çalışan bir İsviçre makinesi içeriyorsa, çizimi sıcaklık ve döngü varsayımlarınızla birlikte gönderin; malzeme ve ısıl işlemi sadece geometriye değil, bunlara uyacak şekilde teklif ederiz. İlgili donanımlar arasında takım tutucu kolesiz aynaları ve İsviçre makineleri için güç aynaları bulunur.
Sıkça Sorulan Sorular
S: Kolesiz malzemesi işleme hassasiyetini gerçekten etkiler mi, yoksa çoğunlukla tutucu mu?
C: Önemlidir, ancak genellikle tutucu baskındır. Kolesiz malzemesi, tutma geometrisinin sıcaklıkla ne kadar kaydığını ve kolesizin döngüden sonra yayını ne kadar iyi koruduğunu belirler. Tutucu konik kalitesi, somun durumu ve çekme çubuğu kuvveti genellikle toplam hataya daha fazla katkıda bulunur. Kolesiz malzemesini hata bütçesinde bir girdi olarak görün, tüm bütçe olarak değil.
S: Bir çelik kolesiz maksimum hangi sıcaklığa dayanabilir?
C: Standart su verilmiş ve temperlenmiş alaşımlı yay çeliği kolesizler, temperleme etkileri önemli hale gelmeden önce yaklaşık 200 °C'ye kadar rahattır; bu, normal kesme koşullarının çok üzerindedir. Pratik sınır çok daha düşüktür — genellikle somunda 60–90 °C — çünkü sıkma kuvveti ve TIR'ın ölçülebilir şekilde kaymaya başladığı yer burasıdır. Bunun üzerinde, kolesizi değil soğutucuyu ve prosesi araştırın.
S: Yüksek sıcaklık işleri için karbür mü yoksa çelik kolesiz mi kullanmalıyım?
C: Karbür, çeliğin yaklaşık yarısı oranında genleşir, bu nedenle boyutsal olarak daha az kayar. Ancak karbür gevrektir ve pahalıdır ve normalde tam kolesizler yerine kılavuz burçlar için kullanılır. Çoğu yüksek sıcaklık işi için, iyi temperleme direncine sahip uygun şekilde sertleştirilmiş bir alaşımlı çelik kolesiz pratik seçimdir; karbür en sıkı İsviçre uygulamaları için ayrılır.
S: Bir kolesizin ısıl işlemini kaybedip kaybetmediğini nasıl anlarım?
C: Geri yaylanma kaybı, temizlikten sonra düzelmeyen artan TIR ve yarıklarda görünür deformasyon arayın. Konik yüzeyde bir sertlik testi bunu doğrular. Sertlik belirtilen aralığın altında okunursa, kolesiz ya üretimde yetersiz sertleştirilmiştir ya da serviste aşırı ısınmıştır — ikisi tüm partinin mi yoksa sadece bir birimin mi etkilendiğine bakılarak ayırt edilir.
S: Soğutucu kolesiz ısıl kararlılığına yardımcı olur mu yoksa zarar verir mi?
C: Genellikle ısıyı uzaklaştırarak yardımcı olur, ancak ısıl şok yaratır ve bir tarafa yönlendirilirse kolesizi dengesiz soğutabilir. Tutucunun etrafına tutarlı şekilde uygulanan sel soğutucu, somuna yönlendirilmiş tek bir nozuldan daha iyidir. Kuru proseslerde, daha yüksek bir kararlı durum sıcaklığını kabul edin ve kolesiz ile sıkma kuvvetini buna göre belirtin.
