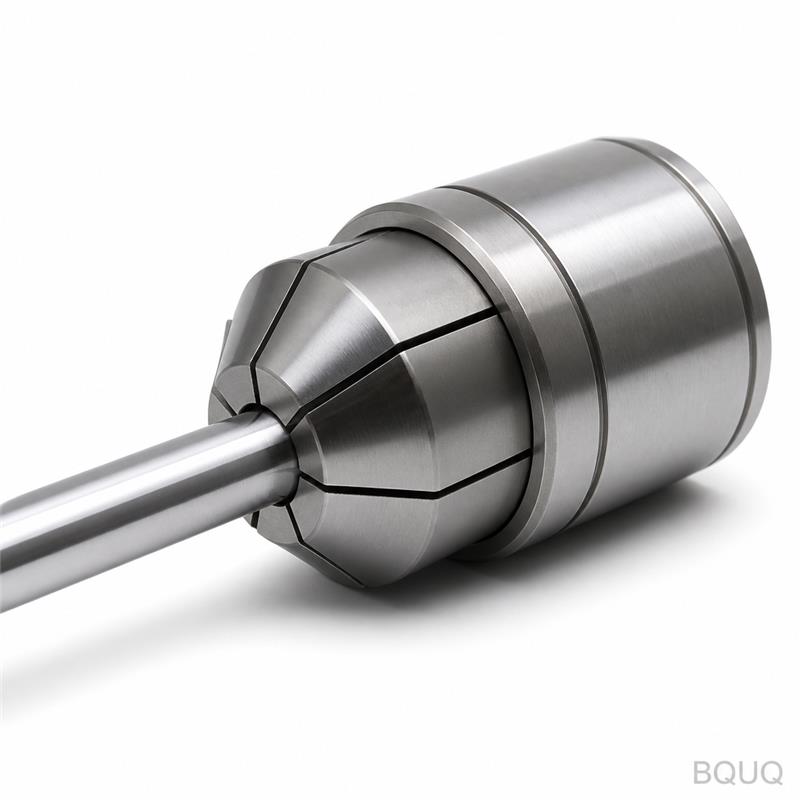

Takım Tutucu Pensli Ayna Uzatma Çubukları Sertliği Kaybetmeden Derinlere Nasıl Ulaşabilir?
Derin boşluk işleme ve geniş erişim operasyonları klasik bir mühendislik ikilemini ortaya koyar: takım tutucu ne kadar uzunsa, sapma o kadar büyük ve titreşim riski o kadar yüksektir. Doğrudan cevap, modern takım tutucu pensli aynalı uzatma çubuklarının, optimize edilmiş çelik alaşım seçimi, konik geometrik profiller ve salgıyı en aza indiren ve sıkma kuvvetini maksimize eden hassas taşlanmış pens ara yüzeylerinin bir kombinasyonuyla sertliği korumasıdır. 200 GPa'nın üzerinde Young modülüne sahip sertleştirilmiş H13 takım çeliği veya eşdeğer malzemeler kullanarak ve ince, kademeli saplı bir tasarım uygulayarak, bu çubuklar mastar hattında 20 N/µm'nin üzerinde statik sertlik korurken 5:1'e kadar uzama oranlarına ulaşır.
Sert Uzatma Çubuklarının Arkasındaki Temel Tasarım İlkeleri Nelerdir?
Bir uzatma çubuğunun sertliği, çapın dördüncü kuvvetiyle ölçeklenen atalet momenti tarafından belirlenir. Bu nedenle, birincil tasarım stratejisi, mümkün olduğunca uzunluğun çoğu için dış çapı (DÇ) maksimize etmek ve yalnızca burun kısmına yakın konikleştirmektir. 100 mm erişime sahip tipik bir 20 mm çapındaki uzatma çubuğu, eğilmeye direnen bir kesit alanı sağlayan 8 mm et kalınlığına sahip olacaktır. Ek olarak, saplama ile uzatma arasındaki geçiş bölgesi, döngüsel yükleme altında mikro çatlaklara neden olabilecek gerilim yığılmalarını ortadan kaldırmak için keskin köşeli değil, radyüslüdür. Penseti barındıran iç delik, pensetin saplama eksenine tam konsantrik oturmasını sağlamak için H7 toleransına kadar taşlanır ve tipik olarak 0,003 mm TIG (Toplam Gösterge Okuması) içinde kalır.
Pens Ara Yüzeyi Sertliği ve Salgıyı Nasıl Etkiler?
Pens ara yüzeyi sistemdeki en zayıf halkadır; pens sıkma kuvvetini eşit şekilde aktaramıyorsa, yüksek kaliteli bir uzatma çubuğu işe yaramaz. Çoğu profesyonel uzatma çubuğu ER pensler (ER16, ER20, ER32) veya yüksek hassasiyetli hidrolik aynalar kullanır. ER pensler için kritik faktör, pens somunu torkudur. Standart bir ER32 pens, yaklaşık 15 kN'lik bir radyal sıkma kuvveti üreten 120 Nm'lik bir sıkma torku gerektirir. Bu kuvvet, penseti elastik olarak deforme eder ve takım sapını yaklaşık 300 MPa'lık düzgün bir basınçla kavrar. Bununla birlikte, salgı doğrudan pens kalitesiyle ilişkilidir. DIN 6499'a sertifikalı hassas taşlanmış bir ER pens, burundan 3x çap mesafede salgıyı 0,005 mm'de tutar. 0,003 mm'den az salgı gerektiren uygulamalar için, yarıklı penslerde yaygın olan üç nokta temas sorunlarını ortadan kaldıran 360 derecelik bir sıkma yüzeyi sağlamak için hidrolik basınç kullandığından, bir hidrolik genleşme aynası önerilir.
Statik ve Dinamik Sertliği Maksimize Etmek İçin Hangi Malzemeler En İyisidir?
Malzeme seçimi yalnızca sertlikle ilgili değildir; elastikiyet modülü (Young modülü) ve sönümleme kapasitesiyle ilgilidir. Standart karbon çeliği (AISI 1045) 205 GPa'lık bir Young modülüne sahiptir, ancak sönümleme oranı düşüktür ve bu da titreşime yol açar. Üst düzey uzatma çubukları, 48-52 HRC'ye ısıl işlem görmüş H13 veya 42CrMo4 gibi önceden sertleştirilmiş takım çeliği kullanır. Isıl işlem, akma dayanımını yaklaşık 1.400 MPa'ya yükselterek çubuğun plastik deformasyon olmadan daha yüksek eğilme momentlerine dayanmasını sağlar. Ultra hafif uygulamalar için, 114 GPa'lık bir Young modülü ancak çeliğin yalnızca %60'ı yoğunluğu sunan titanyum alaşımı (Ti-6Al-4V) kullanılır. Bu, iş mili yükünü azaltmak için faydalıdır, ancak sertlik daha düşüktür, bu nedenle titanyum çubuklar 3:1 erişim-çap oranlarıyla sınırlıdır. Aşağıdaki tablo, uzatma çubuğu imalatında kullanılan tipik malzemeleri karşılaştırır.
| Malzeme Sınıfı | Young Modülü (GPa) | Sertlik (HRC) | Sönümleme Oranı | Maks. Önerilen Erişim Oranı |
| H13 Takım Çeliği | 210 | 48-52 | 0,005 | 5:1 |
| 42CrMo4 Alaşımlı Çelik | 205 | 45-48 | 0,004 | 4:1 |
| Ti-6Al-4V Titanyum | 114 | 36-40 | 0,008 | 3:1 |
| Tungsten Karbür (Katı) | 600 | 70-75 | 0,002 | 6:1 |
| Inconel 718 | 200 | 40-45 | 0,006 | 4:1 |
Uzunluk-Çap Oranı Maksimum Güvenli Erişimi Neden Belirler?
Uzunluk-çap (U/Ç) oranı, sapmayı tahmin etmek için en önemli tek spesifikasyondur. Konsol bir kiriş için sapma, uzunluğun küpüyle artar. Bu, 20 mm'lik bir çubuğun erişimini 50 mm'den 100 mm'ye ikiye katlamanın, aynı kesme kuvveti altında sapmada 8 kat artışla sonuçlandığı anlamına gelir. Pratikte bu, 4:1 U/Ç oranı için, sapma 0,01 mm'yi aşmadan önce izin verilen maksimum radyal kesme kuvvetinin yaklaşık 1.200 N olduğunu belirtir. 5:1 oranı için bu, 600 N'ye düşer. 6:1 oranının ötesinde, rezonanstan kaçınmak için iş mili hızı %40 azaltılmadıkça, katı karbür çubuklar bile aşırı titreşim sergileyecektir. Bu nedenle, derin cepler işlerken, doğru çapı seçmek için gerçek kesme kuvvetini hesaplamalı ve bunu çubuğun sertlik eğrisiyle karşılaştırmalısınız.
Derin Erişim Uygulamalarında Titreşimi ve Tırlamayı Nasıl Azaltabilirsiniz?
Tırlama, kesme frekansının takım tutucunun doğal frekansıyla çakıştığında meydana gelen kendi kendini uyaran bir titreşimdir. Yüksek U/Ç oranlarına sahip uzatma çubukları, tipik olarak 800 ila 1.500 Hz arasında düşük doğal frekanslara sahiptir. Bunu azaltmak için üreticiler, genellikle bir elastomer içinde asılı duran ağır bir metal çekirdek (tungsten) içeren bir sönümleme elemanı içeren "ayarlanmış" veya "anti-titreşim" çubuklar kullanır. Bu kütle sönümleyici, titreşim enerjisini emerek tırlama genliğini katı çubuklara kıyasla %60'a kadar azaltır. Ek olarak, kesme takımının talaş açısını 6 dereceden 12 dereceye çıkarmak, kesme kuvvetlerini %25 azaltarak uyarım enerjisini düşürür. Son olarak, işleme stratejisi, radyal kuvvet bileşenini azaltan ve uzatma çubuğunun elastik sınırı içinde çalışmasına izin veren trokoidal frezelemeyi (yüksek hız, düşük radyal temas) desteklemelidir.
Uzatma Çubuklarıyla Hangi Toleranslar ve Yüzey Kaliteleri Beklenebilir?
Ulaşılabilir tolerans, doğrudan çubuğun salgısına ve sapmasına bağlıdır. Yüksek kaliteli bir hidrolik aynalı uzatma çubuğu (salgı < 0,003 mm) ve stabil bir kesme işlemiyle, alüminyum alaşımlarında +/- 0,01 mm konumsal toleranslar ve Ra 0,4 µm yüzey kalitesi elde edebilirsiniz. Sertleştirilmiş çelikte (45 HRC), artan kesme kuvvetleri ve termal genleşme nedeniyle toleransların +/- 0,02 mm'ye açılmasını bekleyin. Çelik bir uzatma çubuğunun termal büyümesi önemlidir: 100 mm'lik bir çubuk, sıcaklıktaki her 10 santigrat derecelik artış için 0,012 mm uzar. Bu nedenle, hassas işler için termal stabiliteyi korumak için soğutma sıvısı uygulaması tutarlı olmalıdır. Aşağıdaki tablo, 100 mm erişime sahip 20 mm çapındaki bir çubuk için pratik sınırları göstermektedir.
| Kesme Koşulu | Maks. Radyal Kuvvet (N) | Beklenen Sapma (mm) | Ulaşılabilir Tolerans (mm) | Yüzey Kalitesi Ra (µm) |
| Alüminyum 6061, 10.000 RPM | 900 | 0,008 | +/- 0,010 | 0,4 |
| Yumuşak Çelik 1020, 6.000 RPM | 700 | 0,006 | +/- 0,015 | 0,8 |
| Sertleştirilmiş Çelik 45 HRC, 4.000 RPM | 450 | 0,004 | +/- 0,020 | 1,2 |
| Titanyum Grade 5, 3.000 RPM | 350 | 0,003 | +/- 0,025 | 1,6 |
Katı Karbür Uzatma Çubuğunu Ne Zaman Çelik Çubuğa Tercih Etmelisiniz?
Katı karbür uzatma çubukları, çeliğin üç katı Young modülü sunarak aşırı sertlik için nihai çözümdür. Bu, minimum sapma ile 6:1'e kadar U/Ç oranlarına izin verir. Bununla birlikte, katı karbür kırılgandır ve pahalıdır; fiyatı karşılaştırılabilir bir çelik çubuğun yaklaşık 5 ila 8 katıdır. Örneğin, temel bir 20 mm x 100 mm çelik uzatma çubuğu yaklaşık 150 USD'ye mal olurken, katı karbür eşdeğeri 900 USD'dir. Katı karbürü yalnızca sertleştirilmiş malzemeleri (50 HRC'nin üzerinde) işlerken veya erişim oranı 5:1'i aştığında ve titreşim hız ayarlamalarıyla kontrol edilemediğinde seçmelisiniz. Alüminyum ve yumuşak çelikte genel amaçlı işleme için, ayarlanmış sönümleyicili bir çelik çubuk, kazara takım çarpmasından kaynaklanan katastrofik arızaya daha az eğilimli olduğu için daha uygun maliyetli ve dayanıklıdır.
Bakım ve Muayene İçin En İyi Uygulamalar Nelerdir?
Uzatma çubuklarının sertliğini ve doğruluğunu korumak için pens konisini ve iç deliği aşınma veya çentiklere karşı incelemelisiniz. Hasarlı bir koni, pensetin yanlış oturmasına neden olarak salgıyı 0,01 mm'ye kadar artırabilir. Koniyi ve penseti tüy bırakmayan bir bezle temizleyin ve tutarlı tork sağlamak için pens somunu dişlerine hafif bir kat anti-sıkışma yağlayıcı uygulayın. Monte edilmiş takım tutucunun salgısını burunda ve burundan 50 mm mesafede bir komparatör kullanarak kalibre edin; fark 0,005 mm'yi geçmemelidir. Salgı bunun ötesine artarsa, pensler sarf malzemesi bileşenler olduğundan çubuğu değil penseti değiştirin. Uzatma çubuğunun kendisi, her 200 çalışma saatinde bir hassas bir cetvel kullanılarak düzlük açısından kontrol edilmelidir; tüm uzunluk boyunca 0,02 mm'den büyük herhangi bir eğilme değiştirme gerektirir.
SSS Bölümü
Standart bir pensli ayna için maksimum güvenli uzatma uzunluğu nedir?
Standart bir ER pensli ayna için maksimum güvenli uzatma uzunluğu tipik olarak sap çapının 4 katıdır. Bu oranın ötesinde, çelikte sapma ve tırlama yönetilemez hale gelir. Daha uzun erişimler için katı karbür veya anti-titreşim çubuğu kullanın.
Yüksek kaliteli bir uzatma çubuğunun maliyeti ne kadardır?
Hidrolik ayna ara yüzeyli yüksek kaliteli bir çelik uzatma çubuğu, uzunluğa ve hassasiyete bağlı olarak 250 USD ile 600 USD arasındadır. Katı karbür versiyonları 800 USD ile 1.500 USD arasında değişir. Takım maliyeti, hurda azaltımı ve karmaşık parçaları tek kurulumda işleme yeteneği ile haklı çıkarılır.
Uzatma çubukları içten soğutma sistemleriyle kullanılabilir mi?
Evet, çoğu uzatma çubuğu, soğutma sıvısının merkezden geçmesine ve kesme kenarının yakınından çıkmasına izin veren içten soğutma özellikleriyle mevcuttur. Bu, talaşları temizlemek ve ısıyı kontrol etmek için derin delik işlemede gereklidir. Çubuğun ve pensetin makinenizin soğutma sıvısı basıncıyla (tipik olarak 70 bar'a kadar) uyumlu olduğundan emin olun.
Hangi sıkma sistemi en iyi salgı doğruluğunu sağlar?
Hidrolik aynalar, 0,003 mm TIG veya daha iyisini koruyarak en iyi salgı doğruluğunu sağlar. Isıl geçmeli tutucular, yaklaşık 0,004 mm salgı ile ikinci sıradadır, ancak indüksiyonla ısıtma ekipmanı gerektirirler. Standart ER pensler, 0,005 ila 0,010 mm arasında salgı ile en az doğru olanlardır.
Tırlama neden daha uzun uzatma çubuklarıyla daha sık meydana gelir?
Tırlama, daha uzun çubukların daha düşük doğal frekanslara ve daha düşük sertliğe sahip olması nedeniyle oluşur. Kesme kuvveti çubuğun doğal frekansını uyararak rezonansa neden olur. İç sönümleyicili anti-titreşim çubukları bu enerjiyi emmek ve rezonans döngüsünü kırmak için tasarlanmıştır.
Uzatma çubuğundaki penseti ne sıklıkla değiştirmeliyim?
Ölçülen salgı, takım çapının 3 katında 0,008 mm'yi aştığında veya kavrama yüzeyinde aşınma veya renk değişikliği belirtileri gördüğünüzde penseti değiştirin. Normal koşullar altında tipik bir pens 500 ila 1.000 takım değişimine dayanır.
Sertleştirilmiş çeliği standart bir çelik uzatma çubuğuyla işleyebilir miyim?
Yüksek kesme kuvvetleri ve sapma riski nedeniyle 45 HRC'nin üzerindeki çeliği standart bir çelik çubukla işlemeniz önerilmez. Ayarlanmış sönümleyicili katı karbür veya ağır hizmet tipi bir çelik çubuk kullanın ve doğruluğu korumak için kesme parametrelerini %30 azaltın.
Sonuç
Doğru takım tutucu pensli aynalı uzatma çubuğunu seçmek, erişim, sertlik ve maliyet arasında dikkatli bir denge gerektirir. Sapma uzunlukla geometrik olarak büyüdüğünden, her zaman mümkün olan en düşük U/Ç oranına öncelik verin. Çoğu uygulama için, hassas taşlanmış bir ER pens ve ayarlanmış sönümleyicili sertleştirilmiş bir çelik çubuk, sertlik ve değer açısından en iyi dengeyi sunar. Geometriniz aşırı erişim gerektirdiğinde veya malzemeleriniz işlenmesi zor olduğunda, parça kalitenizi ve makine iş milinizi korumak için katı karbür veya hidrolik sistemlere yatırım yapın. BQUQ'da, proses stabiliten
