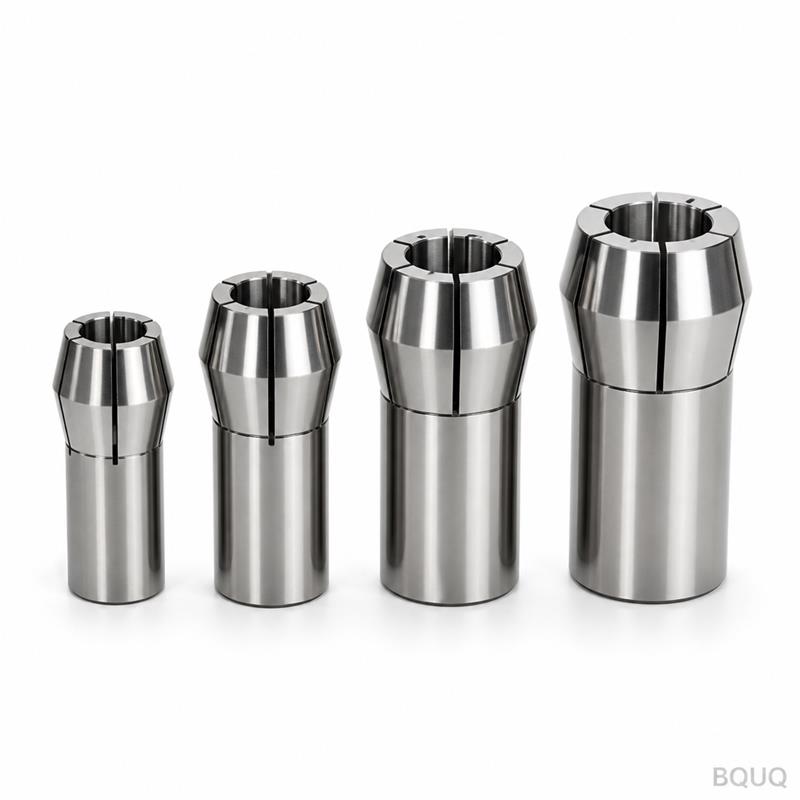

Matkap Pens Aynaları Delik İşleme Verimliliğini Nasıl Artırıyor
Matkap pensli aynalar, geleneksel anahtarlı aynalara kıyasla takım değiştirme süresini %70'e kadar azaltarak ve ilerleme hızlarını %15-30 artırarak delik delme verimliliğini artırır; tüm bunları 0,005 mm ile 0,015 mm arasında bir salgı doğruluğu koruyarak yapar. Bu, daha yüksek sıkma kuvveti ve daha iyi eşmerkezlilik sağlayan ve doğrudan daha uzun takım ömrü ve üstün delik yüzey kalitesi anlamına gelen hassas taşlanmış pens tasarımıyla elde edilir. Yüksek çeşitlilik, düşük hacimli ortamlardaki CNC işleme operasyonları için, matkap pensli aynalara geçiş, üç aydan kısa sürede yatırım getirisi sağlayabilir.

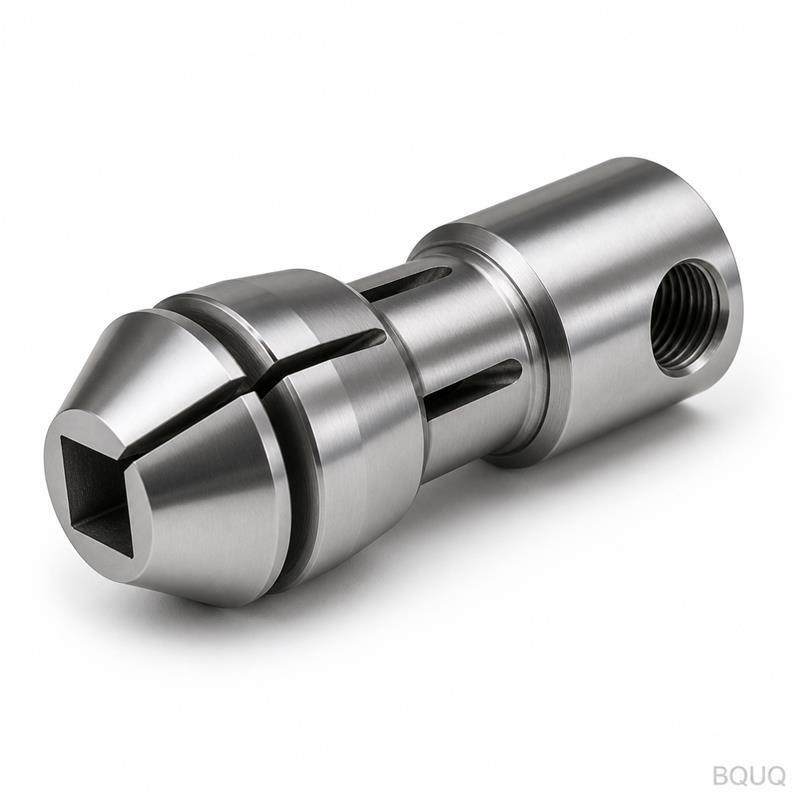

Matkap Pensli Ayna ile Standart Matkap Aynası Arasındaki Fark Nedir?
Standart bir anahtarlı veya anahtarsız matkap aynası, takım sapının etrafında kapanan ve 0,05 mm ile 0,10 mm arasında salgı oluşturabilen geometrik bir sıkma deseni oluşturan üç çene kullanır. Buna karşılık bir matkap pensli ayna, sapın 360 derecelik tüm çevresi etrafında eşit şekilde sıkışan konik bir pens manşonu kullanarak 0,005 mm ile 0,015 mm arasında eşmerkezlilik elde eder. Bu eşit basınç dağılımı ayrıca pens boyutuna bağlı olarak 2.500 N ile 5.000 N arasında sıkma kuvvetlerine ulaşarak kayma olmadan daha yüksek tork iletimine olanak tanır; oysa standart bir ayna tipik olarak 800 N ile 1.500 N arasında tork sağlar. Sonuç olarak, matkap pensli aynalar uzun üretim serileri boyunca konumsal doğruluğu korurken, standart aynalar çeneler eşit olmayan şekilde aşındıkça performansları düşer.
Salgı Azaltma Delik Kalitesini ve Takım Ömrünü Nasıl Etkiler?
Salgının 0,08 mm'den 0,01 mm'ye düşürülmesi hem delik kalitesi hem de takım ömrü üzerinde ölçülebilir bir etkiye sahiptir. Salgı azaltıldığında, kesici kenar daha az radyal sapma yaşar, bu da delik çapındaki varyasyonu IT9'dan IT7 tolerans sınıflarına düşürür (örneğin, 10 mm'lik bir delik ±0,036 mm yerine ±0,015 mm tutar). Ek olarak, azaltılmış salgı, matkabın kesici kenarındaki darbe yükünü azaltarak paslanmaz çelikte (örneğin, 30 HRC'de 304 SS) takım ömrünü %40 ila %60 ve alüminyum alaşımlarında %30 oranında uzatır. Bunun nedeni, mükemmel eşmerkezli bir matkabın her iki kanalı da aynı anda kesmeye başlaması ve kesme bölgesi sıcaklığını 50°C artırabilen ve yanak aşınmasını hızlandıran aşırı ısı üreten "sürtünme" etkisini ortadan kaldırmasıdır.
Yüksek Hızlı Delik Delme Uygulamaları İçin Hangi Pens Sistemleri En İyisidir?
8.000 RPM'nin üzerindeki yüksek hızlı delik delme için en iyi pens sistemleri ER (Avrupa Tutma) pensleri ve TG (Konik Tutma) pensleridir. 8 derecelik konik açıya sahip ER pensleri, 15.000 RPM'ye kadar hızlar için uygundur ve pens boyutu başına 1 mm sıkma aralığı sunar; bu da onları karışık takımlama için en esnek seçenek yapar. 4 derecelik konik açıya sahip TG pensleri, ER penslerinden %30 daha yüksek sıkma kuvveti sağlar ve 15.000 RPM'nin üzerindeki uygulamalar veya derin delik delme (derinlik-çap oranı 5:1'den büyük) için tercih edilir. Ultra hassas işler için, pens uçlu hidrolik genleşme aynaları 0,003 mm salgı elde edebilir, ancak bunlar ayna başına 300 ila 600 dolar arasında maliyete sahiptir; oysa birinci sınıf bir ER pensli ayna 80 ila 150 dolar ve bir TG pensli ayna 120 ila 200 dolar arasındadır.
Bir Mühendis Hangi Sıkma Kuvveti ve Tork Değerlerini Belirtmelidir?
Mühendisler, en az 2,5 güvenlik faktörü kullanarak matkap çapına ve beklenen kesme torkuna dayalı sıkma kuvvetini belirtmelidir. Karbon çeliğini 80 m/dk'da kesen 10 mm HSS matkap için kesme torku yaklaşık 4 N·m'dir, bu nedenle ayna en az 10 N·m tork kapasitesi sağlamalıdır; 120 N·m sıkma torkuna sıkılmış 20 mm pens somunlu standart bir ER32 pensli ayna, sapta 30 N·m'nin üzerinde tork iletimine eşdeğer olan 4.000 N sıkma kuvveti sağlar. 2-3 kat daha yüksek kesme hızlarında çalışan ve çap başına %50 daha fazla tork üreten karbür matkaplar için, takım sıyrılmasını önlemek amacıyla bir TG pensli ayna veya hidrolik ayna belirtin. Aşağıdaki tablo, yaygın pens sistemleri için tipik tork kapasitelerini göstermektedir:
| Pens Sistemi | Sap Aralığı (mm) | Maks. Sıkma Torku (N·m) | Sıkma Kuvveti (N) | Maks. Önerilen Hız (RPM) | Tipik Salgı (mm) |
| ER16 | 1-10 | 40 | 1.200 | 12.000 | 0,010 |
| ER25 | 1-16 | 80 | 2.000 | 10.000 | 0,010 |
| ER32 | 2-20 | 120 | 4.000 | 8.000 | 0,012 |
| TG100 | 2-12 | 70 | 2.800 | 15.000 | 0,008 |
| TG150 | 4-19 | 110 | 4.500 | 12.000 | 0,008 |
| Hidrolik | 3-32 | N/A | 6.000 | 20.000 | 0,003 |
Pensli Aynalara Geçilerek Ne Kadar Zaman ve Maliyet Tasarrufu Sağlanabilir?
Matkap pensli aynalardan elde edilen birincil verimlilik kazancı, azaltılmış takım değiştirme süresi ve ayrı matkap burçları veya bileziklerinin ortadan kaldırılmasından gelir. Anahtarlı bir ayna ile takım değişimi 45 ila 60 saniye sürerken, pensli bir ayna ile değişim (pens değişimi dahil) 15 ila 20 saniye sürer ve değişim başına 30 ila 40 saniye tasarruf sağlar. Vardiya başına 200 takım değişimi olan bir üretim serisinde bu, vardiya başına 1,7 ila 2,2 saat tasarruf sağlar; bu da saatlik 85 dolar makine ücretiyle vardiya başına 145 ila 190 dolar tasarruf anlamına gelir. Ek olarak, pensli aynalar matkabın bir takım ayar cihazında sabit bir uzunluğa önceden ayarlanmasına izin verdiğinden, yeni bir iş için kurulum süresi %25 ila %35 azalır; bu da 30 dakikalık kurulum gerektiren bir iş için iş başına 8 ila 10 dakika tasarruf sağlar.
Pensli Aynalar Titreşimi Neden Azaltır ve Yüzey Kalitesini Neden İyileştirir?
Pensli aynalar, daha yüksek statik sertlikleri (tipik olarak ayna burnunda 50 N/µm ila 80 N/µm) takım tutucu sisteminin doğal frekansını kesme uyarım frekansının üzerine çıkardığı için titreşimi azaltır. Bu, daha düşük sertliğe (20 N/µm ila 30 N/µm) sahip olan ve genellikle işleme frekanslarında rezonansa girerek delik duvarında yenileyici titreşim izlerine neden olan üç çeneli bir aynanın tam tersidir. İyileştirilmiş dinamik rijitlik, yumuşak çelik delik işlemede yüzey kalitesinin Ra 3,2 µm'den Ra 1,6 µm'ye iyileşmesini sağlar ve ayrıca titreşim olmadan daha yüksek ilerleme hızlarının (0,10 mm/dev yerine 0,15 mm/dev) kullanılmasına izin verir; bu da talaş kaldırma oranını doğrudan %50 artırır. Raybalama ve finisaj operasyonları için, pensli aynanın düşük salgısı, raybanın kılavuz deliği hassas bir şekilde takip etmesini sağlayarak Ra 0,8 µm yüzey kalitesine sahip bir delik üretir.
Matkap Pensli Aynalar Mevcut CNC Makinelerde Değişiklik Yapılmadan Kullanılabilir mi?
Evet, matkap pensli aynalar BT30, BT40, BT50, CAT40, CAT50 ve HSK63A dahil standart makine konikliklerine uyacak şekilde tasarlanmıştır ve makine değişikliği olmadan herhangi bir VMC, HMC veya canlı takımlı torna tezgahına monte edilebilirler. Tek gereksinim, makine milinin uygun çekme studu tutma kuvvetini sağlayabilmesidir; bu genellikle BT40 için 8.000 ila 12.000 N'dir ve bu zaten çoğu CNC makinesinde standarttır. Geriye dönük montaj yaparken, bir mühendis CNC programındaki takım uzunluğu ofsetinin, pensli aynanın standart bir aynaya kıyasla biraz daha kısa veya daha uzun olan ölçü uzunluğunu hesaba kattığını doğrulamalıdır; bu, 5 dakikadan kısa süren basit bir takım ayar cihazı ayarıdır. 10.000 RPM'nin üzerinde mil hızlarına sahip makineler için, titreşimi önlemek amacıyla pensli ayna düzeneğinin (pens artı somun) G2.5 sınıfına göre balans edilmesi önerilir; bu, BQUQ tarafından takım tutucu başına 15 dolar maliyetle sunulan bir hizmettir.
SSS Bölümü
Bir Matkap Pensli Aynanın Tipik Hizmet Ömrü Nedir?
Yüksek kaliteli bir matkap pensli ayna gövdesi, uygun şekilde bakımı yapılırsa, bir üretim ortamında 5 ila 10 yıl dayanabilir; penslerin ise kullanıma bağlı olarak her 1 ila 2 yılda bir değiştirilmesi gerekir. Pens aşınması, salgıyı yılda 0,002 mm ila 0,005 mm artırır ve sektör standardı, salgı 0,02 mm'yi aştığında pensin değiştirilmesidir. Her 500 saatlik çalışmada ayna konikliğinin ve penslerin düzenli olarak temizlenmesi ve yağlanması hem pens hem de ayna ömrünü uzatacaktır.
Tutarlı Doğruluk Sağlamak İçin Bir Matkap Pensli Ayna Nasıl Bakım Yapılmalıdır?
Kritik bakım adımı, her montajdan önce ayna konikliğini ve pens yüzeylerini solvent bazlı bir temizleyiciyle temizlemek ve tüy bırakmayan bir bezle kurutmaktır. Pens silinerek temizlenmeli ve çizikler açısından incelenmelidir; 0,01 mm'den derin herhangi bir çizik, takım sapına aktarılacağı için değiştirme gerektirir. Tutarlı sıkma torkunu korumak için pens somununun dişlerini ve arka konikliği her 100 çevrimde bir molibden disülfür gresiyle hafifçe yağlayın.
Uzun Seri Matkaplar İçin Hangi Pensli Ayna Daha İyidir: ER mi TG mi?
Uzun seri matkaplar (uzunluk-çap oranı 4:1'den büyük) için TG pensli aynalar daha iyidir çünkü daha yüksek sıkma kuvvetleri, yüksek eksenel ilerleme altında matkabın tutucuya geri itilmesini önler. Bir TG150 pensli ayna, 0,25 mm/dev ilerleme hızlarında bile 15 mm'lik bir matkabı güvenli bir şekilde tutan 4.500 N sıkma kuvveti sağlar. Kısa matkaplar için yeterli olsa da, ER pensler bu koşullar altında derinlik doğruluğunu bozan 0,05 mm eksenel kaymaya izin verebilir.
Bir Mühendis Delik Delme İçin Ne Zaman Pensli Ayna Yerine Hidrolik Ayna Seçmelidir?
Bir mühendis, iş sertleşmesini önlemek için 0,003 mm salgının zorunlu olduğu titanyum veya nikel bazlı alaşımlarda delme derinliği çapın 5 katını aştığında pensli ayna yerine hidrolik ayna seçmelidir. Hidrolik aynalar ayrıca titreşim sönümleme gerektiren uygulamalarda da üstündür; sıvı dolu boşlukları harmonik frekansları katı çelik pensli aynalardan daha iyi emer. Ödünleşim maliyettir: bir hidrolik ayna 300 ila 600 dolar arasındayken, bir TG pensli ayna 120 ila 200 dolar arasındadır; bu nedenle seçim, parçanın değeri ve takım ömrü tasarrufu ile gerekçelendirilmelidir.
Bir Matkap Pensli Aynanın Alabileceği Maksimum Sap Boyutu Nedir?
Bir matkap pensli ayna için maksimum standart sap boyutu, bir ER32 veya TG150 pens sistemine karşılık gelen 32 mm'dir; daha büyük boyutlar mevcuttur (ER40 26 mm'ye kadar, ER50 34 mm'ye kadar) ancak delik delme için daha az yaygındır. 32 mm'nin üzerindeki sap boyutları için standart uygulama, bir frezeleme aynası veya yan kilit vidalı bir Weldon tutucu kullanmaktır. Bu daha büyük tutucular daha yüksek salgıya (0,02 mm ila 0,03 mm) sahiptir ancak tork gereksinimleri nedeniyle 30 mm'nin üzerindeki matkaplar için gereklidir.
Pensli Ayna Kullanmak Maksimum Mil Hızı Kapasitesini Etkiler mi?
Evet, pensli aynalar dengesizse maksimum izin verilen mil hızını azaltabilir, ancak uygun şekilde balans edilmiş bir pensli ayna (10.000 RPM'de G2.5) makineyi sınırlamaz. Dengesiz pensli aynalar, 8.000 RPM'nin üzerindeki hızlarda hem takıma hem de mil rulmanlarına zarar veren titreşime neden olabilir. 12.000 RPM'nin üzerindeki yüksek hızlı delik delme için, somun ve gövde için işaretli bir yönelime sahip balanslı bir pensli ayna talep edin.
Pensli Ayna, Delik Delme İçin Bir Shrink-Fit Tutucuyla Nasıl Karşılaştırılır?
Pensli bir ayna, +0,02 mm ila -0,01 mm çap varyasyonlarına sahip matkap saplarını tutabildiği için daha iyi çok yönlülük sunar; oysa bir shrink-fit tutucu, düzgün kavrama için h6 sap toleransı (tam olarak 0 ila -0,011 mm) gerektirir. Shrink-fit tutucular daha düşük salgı (0,003 mm) ve daha yüksek rijitlik elde eder, ancak 5.000 ila 10.000 dolara mal olan bir ısıtıcı ünitesi gerektirir ve takım değişimi başına 30 saniyelik bir ısıtma döngüsüne sahiptir. Çoğu delik delme uygulaması için pensli ayna daha hızlı ve daha ekonomiktir; shrink-fit ise raybalama ve yüksek hızlı finisaj için ayrılmıştır.
Sonuç
Matkap pensli aynalar, 0,01 mm salgı doğruluğu, 30-40 saniye daha hızlı takım değişimi ve titreşim veya takım sıyrılması olmadan ilerleme hızlarını %15-30 daha yüksek çalıştırma yeteneği ile ölçülebilir bir verimlilik artışı sağlar. Dongguan'da 20 yıldır faaliyet gösteren BQUQ gibi bir CNC işleme fabrikası için, delik delme istasyonlarımızda pensli aynalara geçiş, delik reddi oranlarını %22 azaltmış ve matkap ömrünü ortalama %45 artırmıştır. Her işleme mühendisinin mevcut delik delme takım tutma sistemlerini değerlendirmesini ve tasarrufları ölçmek için takım değişimleri üzerinde basit bir zaman etüdü yapmasını öneriyoruz.
