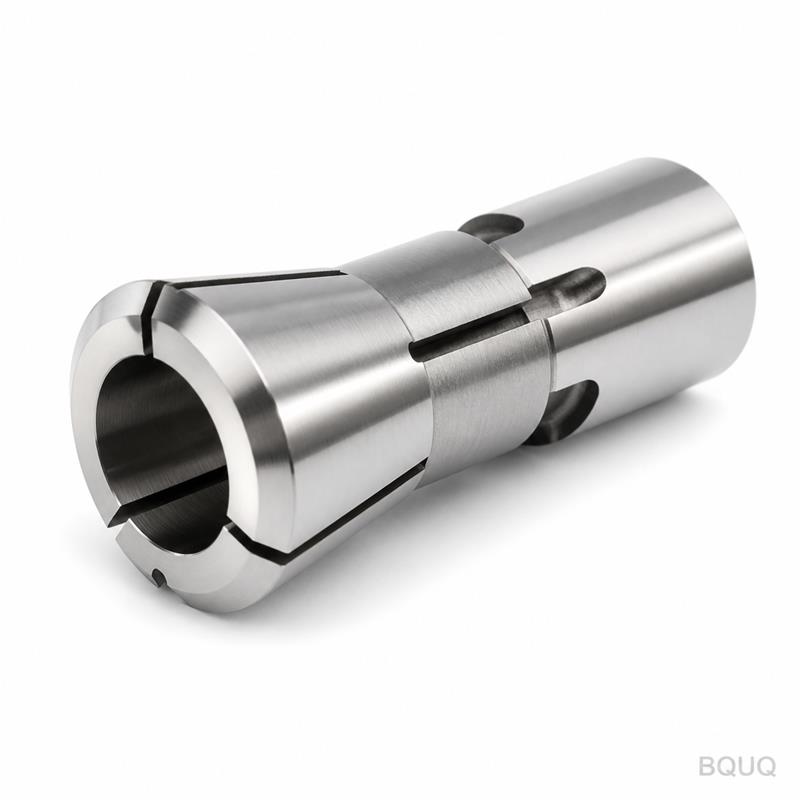

Yuvarlak Delikli Pensler Otomatik Torna Üretimi İçin Neden Vazgeçilmezdir?
Yuvarlak delikli pensler, otomatik torna üretiminde eşmerkezliliği, tekrarlanabilirliği ve çevrim süresini doğrudan belirleyen hassas iş parçası bağlama bileşenidir. Çubuk beslemeli CNC ve kam tahrikli otomatik tornalar için yuvarlak delikli bir pens, iş parçasını tipik olarak 0,005 mm ile 0,013 mm arasında salgı toleransı elde eden düzgün, silindirik bir kuvvetle kavrar ve bu da onları yüksek hacimli tornalanmış parçalar için vazgeçilmez kılar. Nokta temaslı deformasyona neden olan ayna çenelerinin aksine, yuvarlak delikli pensler sıkma basıncını tüm çevreye dağıtarak iş parçası kayması veya yüzey izi olmadan 8.000 RPM'ye varan üretim hızlarına olanak tanır.
Yuvarlak Delikli Pens Diğer Pens Türlerinden Nasıl Farklıdır?
Yuvarlak delikli pensler, şekilli çubuklar için tasarlanmış kare veya altıgen penslerin aksine, tamamen silindirik bir iç kavrama yüzeyine sahiptir; tırtıklı, oluklu veya kanal açılmış değildir. İç özelliklerin olmaması, pensin çubuk malzemesiyle 360 derece temas etmesi anlamına gelir; bu da sıkma kuvvetini eşit şekilde dağıtır ve ince cidarlı bileşenleri bozabilecek lokal gerilim konsantrasyonlarını önler. Otomatik tornalar için bu tam daire temas, üstün kavrama sertliği sağlayarak paslanmaz çelikte 0,15 mm/dev ilerleme hızlarına izin verirken Ra 0,8 µm veya daha iyi yüzey kaliteleri korur. Yuvarlak delik geometrisi ayrıca çubuk malzeme yüklemeyi basitleştirir; tipik olarak 30 derecelik silindirik giriş pahı, malzemeyi sorunsuz bir şekilde yönlendirerek çok çeneli aynalara kıyasla yükleme süresini yüzde 15 ila 20 oranında azaltır.
Yuvarlak Delikli Pensler Üretimde Hangi Toleransları Elde Edebilir?
BQUQ'daki üretim ortamlarında, yuvarlak delikli pensler, kavrama bölgesinde iş parçası eşmerkezliliğini tutarlı bir şekilde 0,008 mm TIR (Toplam Gösterge Okuması) içinde tutar; en hassas taşlanmış pensler ise 0,005 mm'ye ulaşır. Standart bir yuvarlak delikli pens için kavrama çapı toleransı tipik olarak +0,000 mm ile -0,005 mm arasındadır; bu, pensin pozitif bir kavrama sağlamak için nominal çubuk çapına göre hafifçe küçük boyutlandırıldığı anlamına gelir. Örneğin, 20,00 mm'lik bir yuvarlak delikli pensin gerçek delik çapı 19,995 mm olacaktır; bu da ağır kesme yükleri altında çubuğun geri çekilmesini önleyen kontrollü bir sıkı geçme oluşturur. Termal kararlılık da bir faktördür: sertleştirilmiş pensler bu toleransları 150 santigrat derece çalışma sıcaklığına kadar korur; bu sıcaklığın ötesinde termal genleşme, 10 santigrat derece başına 0,002 mm radyal büyüme ekleyebilir.
Yuvarlak Delikli Pens Bağlama İçin Hangi Malzemeler En Uygundur?
Yuvarlak delikli pensler, alüminyum alaşımları (6061-T6, 7075-T6), serbest işlenen pirinç (C36000), karbon çelikleri (12L14, 1215) ve paslanmaz çelikler (303, 304) dahil olmak üzere yuvarlak çubuk malzemelerde mükemmeldir; bu malzemeler küresel olarak otomatik torna üretiminin yüzde 85'inden fazlasını temsil eder. En önemli malzeme özelliği akma dayanımı ile sertlik arasındaki ilişkidir: 200 HB'nin altında Brinell sertliğine sahip malzemeler (alüminyum, pirinç, yumuşak çelik) yüzey hasarı olmadan kavranırken, 300 HB'nin üzerindeki daha sert malzemeler (ısıl işlem görmüş çelikler, titanyum) stres yükselticilerini önlemek için Ra 0,2 µm yüzey pürüzlülüğüne sahip taşlanmış delikler gerektirebilir. 304 paslanmaz çelik gibi zayıf talaş kırma özelliklerine sahip malzemeler için, yuvarlak delikli pensin eşit kavraması, pens arayüzünde iş sertleşmesine neden olmadan daha yüksek kesme hızlarına (120 m/dk'ya kadar) izin verir; aksi takdirde bu durum erken aşınmaya ve hurdaya yol açabilir.
Yuvarlak Delikli Pens Takımının Maliyeti Ne Kadardır ve Ne Kadar Dayanır?
Bir otomatik torna için standart bir yuvarlak delikli pens (örn. 16 mm veya 20 mm kapasite) tipik olarak 45 ila 180 USD arasında maliyete sahiptir; Hardinge veya Schaublin gibi üreticilerin hassas taşlanmış versiyonları daha yüksek fiyat aralığındadır. Bir yuvarlak delikli pensin takım ömrü, açma-kapama çevrim sayısına bağlıdır: sertleştirilmiş ve taşlanmış bir pens (62 ila 64 HRC), delik aşınması ortak değiştirme eşiği olan 0,010 mm'yi aşmadan önce 500.000 ila 1.000.000 çevrime dayanır. Dakikada 30 parça üretim hızında bu, yeniden kondisyonlama gerekmeden önce pens başına kabaca 300 ila 550 üretim saatine tekabül eder; yeniden taşlama hizmetleri yeni pens fiyatının yüzde 25 ila 40'ına mal olur. Üç vardiya çalışan tipik bir otomatik torna için yıllık pens harcaması yaklaşık 1.200 ila 2.500 USD'dir; bu, toplam takım maliyetinin yüzde 3'ünden azdır ancak parça kalitesini doğrudan etkiler.
Pens Delik Boyutu Seçimi Çevrim Süresini ve Hurda Oranını Neden Etkiler?
Doğru yuvarlak delikli pens boyutunu seçmek çevrim süresini doğrudan etkiler; çünkü büyük bir delik çubuk kaymasına neden olur ve geri itmeyi önlemek için azaltılmış ilerleme hızları gerektirirken, küçük bir delik kavrama kuvvetini artırır ancak çubuk çizilmesine ve besleme sıkışmalarına neden olabilir. BQUQ'dan alınan üretim verileri, çubuk malzemeden 0,05 mm daha büyük delik çapına sahip bir pens kullanmanın, eşmerkezlilik sapması nedeniyle hurda oranını yüzde 4,2 artırdığını ve titreşimi önlemek için izin verilen iş mili hızını yüzde 20 azalttığını göstermektedir. Tersine, çubuk malzemeden 0,02 mm daha küçük bir pens deliği, kavrama kuvvetini yaklaşık yüzde 30 artırır ancak sürtünme nedeniyle çubuk yükleme için çevrim başına 0,5 saniye ekler; bu da ayda 10.000 parçada 83 dakikalık kayıp üretim süresine neden olur. En iyi uygulama, kullanım noktasında bir mikrometre ile ölçülen gerçek çubuk çapına +0,000 ila -0,010 mm aralığında eşleşen bir pens deliği kullanmaktır.
Tutarlı Performans İçin Yuvarlak Delikli Pensler Nasıl Bakım Yapılmalıdır?
Yuvarlak delikli pensler, soğutma sıvısı kalıntıları ve metal talaşları delikte birikerek kavrama kuvvetini yüzde 15'e kadar azalttığından, belirtilen toleranslarını korumak için günlük temizlik ve haftalık yağlama gerektirir. Önerilen bakım prosedürü, her vardiyadan sonra deliğin basınçlı hava (6 bar) ile üflenmesini, pensin dış konikliğine ince bir tabaka düşük viskoziteli iş mili yağı (ISO VG 10) uygulanmasını ve her 500 üretim saatinde bir delik çapının tıpa mastarı ile kontrol edilmesini içerir. Delik aşınması 0,010 mm'yi aştığında pens çıkarılıp yeniden taşlanmalıdır; ancak bu yalnızca pensin delik çapında en az 0,25 mm taşlama payı varsa mümkündür. BQUQ'da renk kodlu etiketleme sistemi uyguluyoruz: yeni pensler için yeşil, 300.000 ila 700.000 çevrimli pensler için sarı ve acil yeniden kondisyonlama gerektiren pensler için kırmızı; bu sistem pens kaynaklı arıza süresini yüzde 38 azaltmıştır.
| Pens Delik Boyutu (mm) | Tipik Fiyat (USD) | Çevrim Ömrü (açma-kapama) | Elde Edilebilir Salgı (mm TIR) | Önerilen Maks. İş Mili Hızı (RPM) |
| 10.00 | 55 | 700.000 | 0.005 | 10.000 |
| 16.00 | 85 | 600.000 | 0.008 | 8.000 |
| 20.00 | 120 | 550.000 | 0.008 | 6.500 |
| 25.00 | 165 | 500.000 | 0.010 | 5.000 |
| 32.00 | 210 | 450.000 | 0.013 | 3.500 |
Yuvarlak Delikli Pensler Ne Zaman Yeniden Taşlanmak Yerine Değiştirilmelidir?
Yuvarlak delikli pensler, delik çapındaki toplam azalma 0,25 mm'yi aştığında, dış konik yüzeyinde yanma veya çizik oluştuğunda veya pens ikiden fazla yeniden taşlama işleminden geçtiğinde yeniden taşlanmak yerine değiştirilmelidir. Yeniden taşlama delik geometrisini geri kazandırır ancak aynı zamanda pensin et kalınlığını azaltır; bu da radyal sertliğini düşürür ve yüksek sıkma kuvvetleri altında elastik deformasyona daha yatkın hale getirir. Örneğin, 4,0 mm nominal et kalınlığına sahip 20 mm'lik bir pens, ilk yeniden taşlamadan sonra (çaptan 0,125 mm alınmıştır) kavrama sertliğinin yaklaşık yüzde 8'ini ve ikinci yeniden taşlamadan sonra yüzde 15'ini kaybeder. Pens, 200 santigrat derecenin üzerinde ısı renk değişikliği (mavi veya kahverengi ton) gösteriyorsa değiştirme zorunludur; çünkü sertlik 55 HRC'nin altına düşmüş olacaktır ve daha fazla kullanım hem iş parçası hem de iş mili için güvenli değildir.
Yuvarlak Delikli Penslerin Yaygın Arıza Modları Nelerdir ve Nasıl Önlenebilir?
Yuvarlak delikli pensler için en yaygın üç arıza modu delik aşınması, konik aşınması (fretting) ve yuva çatlamasıdır; her birinin farklı nedenleri ve önleme stratejileri vardır. Delik aşınması, çubuk malzemeyle aşındırıcı temas nedeniyle oluşur ve çubuk malzemenin temiz ve tufaldan arınmış olduğundan emin olunarak ve beslemeden önce çubuk yüzeyine hafif bir kesme yağı uygulanarak önlenir. Pensin 30 derecelik dış konikliğinde donuk gri bir birikinti olarak görünen konik aşınması, titreşim altında pens ile iş mili burnu arasındaki mikro harekete neden olur ve üretici spesifikasyonuna (tipik olarak 20 ila 30 Nm) uygun yağlama ve çekme çubuğu torku ile azaltılır. Pens yuvalarının tabanında başlayan yuva çatlaması, aşırı sıkma kuvveti veya iş mili aşırı hızından kaynaklanan bir yorulma arızasıdır; önleme, malzeme akma dayanımı için doğru sıkma kuvvetinin hesaplanmasını ve standart yuvarlak delikli pensler için iş milinin maksimum anma hızının yüzde 80'i olan pensin anma maksimum RPM'ini asla aşmamayı gerektirir.
Yuvarlak Delikli Pensler Standart Olmayan Çubuk Malzemeler İçin Özelleştirilebilir mi?
Evet, yuvarlak delikli pensler, 0,5 mm artışlarla metrik boyutlar ve 1/64 inç artışlarla inç boyutları dahil olmak üzere standart olmayan çubuk malzeme çapları için özelleştirilebilir; tipik özelleştirme teslim süresi 5 ila 7 iş günüdür. Özelleştirme, pensin bir CNC iç taşlama makinesi kullanılarak tam çapa delinmesini ve ardından +0,000 ila -0,005 mm gerekli toleransı elde etmek için ısıl işlem ve son taşlamayı içerir. Son derece küçük çaplar (3 mm'nin altında) veya büyük çaplar (50 mm'nin üzerinde) için özel pensler, çökmeyi önlemek için değiştirilmiş yuva geometrisine sahip özel bir pens boşluğu gerektirebilir; bu da maliyeti yüzde 30 ila 50 artırır. BQUQ'da, inç tabanlı makinelerde metrik çubuk malzeme kullanan müşteriler için düzenli olarak özel yuvarlak delikli pensler üretiyoruz ve deliğin yalnızca nominal spesifikasyona değil, gerçek malzeme çapına göre eşleştirildiğinden emin olmak için siparişle birlikte gerçek çubuk malzemeden bir numune sağlanmasını öneriyoruz.
Otomatik Tornalara Yuvarlak Delikli Pens Takmanın En İyi Uygulamaları Nelerdir?
Yuvarlak delikli bir pens takmak için en iyi uygulama, hem pens konikliğini hem de iş mili burnu konikliğini tiftiksiz bir bezle temizlemek, birleşme yüzeylerine ince bir tabaka molibden disülfür gresi uygulamak ve ardından pensi tam oturmayı sağlamak için hafif bir bükme hareketiyle yerleştirmektir. Çekme çubuğu, önce tam torkun yüzde 50'sine, ardından yüzde 75'ine ve son olarak yüzde 100'üne olmak üzere üç aşamada kademeli olarak sıkılmalı ve her seferinde herhangi bir sıkışmayı kontrol etmek için iş mili elle döndürülmelidir. Kurulumdan sonra, bir parça çubuk malzeme ile bir test çevrimi çalıştırın ve pens yüzeyinde bir komparatör ile salgıyı ölçün; salgı 0,013 mm TIR'ı aşarsa, pens çıkarılmalı, 180 derece döndürülmeli ve herhangi bir konik uyumsuzluğunu ortadan kaldırmak için yeniden takılmalıdır. Yüksek üretim serileri için, çekme çubuğunu kalibre edilmiş bir ayara sıkmanızı ve her seferinde bir tork anahtarı kullanmanızı öneririz; çünkü yalnızca yüzde 10'luk aşırı sıkma, pens ömrünü yüzde 30 azaltabilir.
Yuvarlak Delikli Pensler Ne Sıklıkla Kontrol Edilmelidir?
Yuvarlak delikli pensler her vardiyanın başında görsel olarak ve her 500 üretim saatinde veya 30 günde bir (hangisi önce gelirse) bir tıpa mastarı ile boyutsal olarak kontrol edilmelidir. Boyutsal kontrol, düzensiz sıkma kuvvetini veya aşınmış çekme çubuğu bileşenlerini gösteren konikliği veya ağız genişlemesini tespit etmek için delik çapını üç noktada (ön, orta, arka) ölçmelidir. Herhangi bir ölçüm nominal değerden 0,008 mm'den fazla saparsa, pens hizmet dışı bırakılmalı ve yeniden taşlanmalı veya değiştirilmelidir.
Yuvarlak Delikli Pens ile Basamaklı Pens Arasındaki Fark Nedir?
Yuvarlak delikli bir pens, çubuk malzemenin tüm uzunluğunu kavrayan sürekli silindirik bir deliğe sahiptir; basamaklı bir pens ise, tipik olarak önceden işlenmiş bir çap üzerinde kavrama için kullanılan, iş parçasının yalnızca bir kısmını kavrayan daha küçük çaplı bir bölüme
