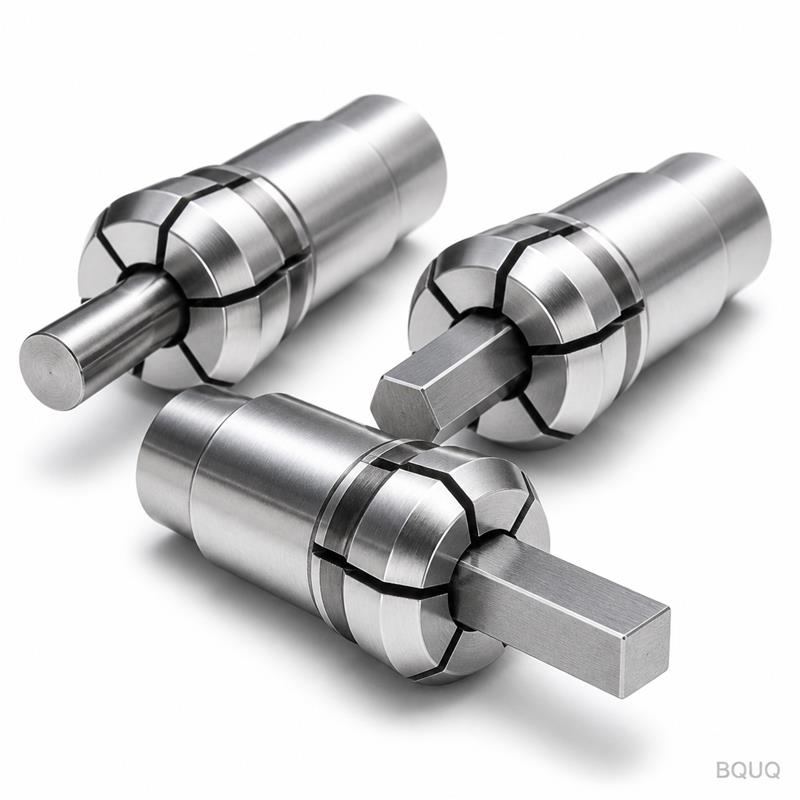

Bar Stok İşleme Trendleri Collet Deliği Tasarımını Nasıl Şekillendirir?
Doğrudan cevap şu ki, pens deliği (collet bore) tasarımları artık sabit bir nominal çapa bağlı kalmak yerine, beslenen ham çubuk malzemenin gerçek silindirik toleransını ve yüzey kalitesi dağılımını yansıtacak şekilde mühendislikle tasarlanmaktadır. Malzeme talebi daha yüksek mukavemetli alaşımlara ve daha sıkı boyutsal tutarlılığa doğru kaydıkça, üreticiler çubuk malzeme varyasyonlarını karşılamak için daha yüksek geometrik hassasiyete ve özel boşaltma açılarına sahip delikler belirlemektedir. Bu uyum, besleme sorunlarından kaynaklanan makine duruş süresini azaltır ve yüksek hacimli üretim için kritik olan işlenmiş tornalanmış parçaların eşmerkezliliğini artırır.
Hangi Spesifik Çubuk Malzeme Çeşitleri Pens Deliği Değişikliklerini Tetikliyor?
Daha sert ve daha aşındırıcı malzemelere geçiş, modern pens deliği geometrisinin arkasındaki birincil güçtür. 2024 yılında, 4140 alaşımlı çelik, 17-4 PH paslanmaz çelik ve 303 paslanmaz çelik, bölgesel çelik servis merkezi verilerine göre Guangdong eyaletindeki CNC İsviçre tipi ve çok milli işlemede tüketilen tüm çubuk stoklarının yaklaşık %62'sini oluşturmaktadır. Bu malzemeler daha yüksek kavrama kuvveti gerektirir; bu da pens deliklerinin daha geniş bir temas alanına sahip olmasını, ancak radyal sıkıştırmaya izin vermek için daha ince bir duvar kesitine sahip olmasını gerektirir.
Spesifik olarak, H1150 koşulundaki 17-4 PH paslanmaz çelik, standart 12L14 kurşunlu çeliğe göre %40 daha yüksek olan 105.000 psi akma dayanımı sergiler. Bu malzemeyi yüzeyini çizmeden kavramak için, pens delikleri artık 0,0015 inç derinliğinde mikro tırtıklı bir desenle üretilmektedir. Tersine, inç başına Fahrenheit derece başına 13,1 mikro-inç termal genleşme katsayısına sahip alüminyum 6061-T6 kullanımının artması, yüksek hızlı işleme sırasında çubuk ısındığında sıkışmayı önlemek için pens deliklerinin 0,0002 inç daha büyük bir iç çapa sahip şekilde kesilmesini gerektirir.
Malzeme Talebi Pens Deliklerinin Toleransını Nasıl Etkiler?
Malzeme talebi, pens deliğinin tolerans sınıflandırmasını doğrudan belirler; genel amaçlı yuvalardan hassas eşleştirilmiş deliklere doğru hareket eder. 12L14 gibi standart serbest işlenen çelikler için, nominal çubuk boyutunun üzerinde +0,001 inç ila +0,003 inçlik bir pens deliği toleransı kabul edilebilir, çünkü malzeme affedicidir ve kolayca beslenir. Bununla birlikte, titanyum grade 5 ve Inconel 718 için, delik toleransı nominalin üzerinde +0,0005 inç ila +0,001 inç'e sıkılaştırılmalıdır.
Bu hassasiyet gereklidir çünkü bu yüksek mukavemetli malzemeler sıkışmaz; radyal deformasyona direnç gösterirler. Delik çok gevşekse, çubuk titreşir, takım izi (chatter) işaretlerine ve takım ömründe %15 azalmaya neden olur. Delik çok sıkıysa, pens tamamen kapanamaz, kavrama kuvvetinin kaybolmasına ve ağır kesme işlemleri sırasında çubuğun geri çekilmesine yol açar. Mühendislik kuralı, tutarlı bir kavrama sağlamak için delik toleransının, malzemenin çap toleransının tam olarak yarısı olması gerektiğidir.
Yüksek Çekme Dayanımlı Malzemeler için Delik Bitiş Açısı Neden Değişiyor?
Pens deliğinin iç giriş açısı, sert malzemelerin ürettiği daha yüksek eksenel kuvvetleri yönetmek için yeniden tasarlanıyor. Geleneksel pensler, pirinç ve alüminyum için yeterli olan 15 derecelik bir giriş açısına sahiptir. Bununla birlikte, 4340 çeliğine (180.000 psi çekme dayanımı) olan talebin artmasıyla, endüstri 1 inç'in üzerindeki çaplar için 25 derecelik bir giriş açısını standartlaştırıyor.
Bu daha dik açı iki amaca hizmet eder. İlk olarak, çubuk stoğunu pens boyunca itmek için gereken eksenel kuvveti yaklaşık %18 azaltarak çubuğun burkulma riskini en aza indirir. İkinci olarak, çubuğu daha doğru ortalamaya yardımcı olan bir kamalama etkisi yaratır. İsviçre tipi işleme merkezlerinden alınan veriler, bu 25 derecelik açının ilk çubuk merkezleme doğruluğunu 0,002 inçten 0,0008 inçe iyileştirdiğini, yani %60'lık bir iyileşme olduğunu göstermektedir. Bu kritiktir çünkü merkez dışı çubuk stoğu, son işlenmiş bileşende tutarsız et kalınlığına yol açar.
Aşındırıcı Çubuk Stokları için Hangi Pens Deliği Malzemeleri Tercih Edilir?
Dökme demir ve yüksek silikonlu alüminyum gibi aşındırıcı malzemelere olan talep, pens deliğinin taban malzemesinin değişmesini zorunlu kılmıştır. 58-60 HRC sertliğe sahip standart takım çeliği pensler, hızla karbür kaplı veya toz metal penslerle değiştirilmektedir. %17 silikon içeren A390 alüminyumun işlenmesi için, standart bir çelik pens deliği sadece 20.000 devirden sonra 0,001 inç aşınarak kavrama kaybına neden olur.
Buna karşılık, bir tungsten karbür delik ucu (insert), 100.000 devirden sonra yalnızca 0,0001 inç aşınma gösterir. Eğilim ayrıca, 68-72 HRC yüzey sertliği elde eden nitrasyon işlemli, tamamen sertleştirilmiş H13 takım çeliğine doğrudur. Bu malzemeler pens maliyetini %30-40 artırırken, değiştirme sıklığını azaltır. Günde 24 saat çalışan yüksek hacimli bir fabrika için bu, haftada yaklaşık 3 saatlik kalıp değişim süresini azaltır ve bu da yılda 450 işleme saati kazancı anlamına gelir.
Çubuk Stok Çapı Varyasyonu Delik Geometrisini Nasıl Etkiler?
Çubuk stok çapı varyasyonu en öngörülemez değişkendir ve pens delikleri artık bu varyasyonu absorbe etmek için bir "sıkıştırma bölgesi" ile tasarlanmaktadır. Soğuk çekilmiş çubuk stok tipik olarak artı veya eksi 0,002 inç tolerans tutar, ancak sıcak haddelenmiş çubuk stok artı veya eksi 0,005 inç değişebilir. Sabit, rijit bir delik, eşmerkezlilikten ödün vermeden bu aralığı karşılayamaz.
Modern pens tasarımları, önde daha dar ve arkada daha geniş olan parabolik iç şekle sahip bir delik içerir. Bu şekil, deliğin çubuğa iki ayrı noktada temas etmesini sağlayarak, çubuk çapındaki 0,004 inçlik bir varyasyonu telafi eden üç noktalı bir kavrama aksiyonu oluşturur. Bu tasarım, pensin yalnızca çubuğun ön kenarını kavramasıyla oluşan ve 0,0015 inç salgıya (runout) yol açan düz deliklerde görülen "huni ağzı" (bell-mouthing) etkisini önler. Parabolik bir delik kullanılarak, ideal olmayan çubuk stokla bile salgı 0,0005 inç içinde tutulabilir.
Pens Deliklerini Malzeme Talebiyle Eşleştirmenin Ekonomik Etkisi Nedir?
Ekonomik etki önemlidir ve doğrudan hurda oranlarını ve makine kullanımını etkiler. Uyumsuz pens delikleri, CNC tornalarda çubuk beslemeyle ilgili tüm duruşların %35'ine kadar sorumludur. Her duruş, ortalama 15 dakikalık üretim kaybına ve parçanın yeniden işlenmesi veya hurdaya ayrılması maliyetine mal olur; bu, hassas bir havacılık bileşeni için parça başına ortalama 8,50 $'dır.
Malzemeye özel pens deliklerine geçilerek fabrikalar bu hurda oranını %2,5'ten %0,8'e düşürebilir. Ayda 50.000 parça işleyen bir fabrika için bu, hurda sayısını 1.250 parçadan 400 parçaya düşürür ve yalnızca malzeme maliyetlerinde ayda yaklaşık 7.225 $ tasarruf sağlar. Ayrıca, makine duruşlarındaki azalma, iş mili kullanımını %75'ten %85'e çıkararak ayda yaklaşık 200 saat ek üretken işleme süresi ekler. Aşağıdaki tablo, farklı malzeme kategorileri için temel teknik parametreleri özetlemektedir.
| Malzeme Kategorisi | Tipik Alaşımlar | Nominal Üzeri Delik Toleransı | Giriş Açısı | Önerilen Delik Malzemesi | Maks. Çubuk Hızı (RPM) |
| Serbest İşlenen Çelik | 12L14, 1215 | +0,001 ila +0,003 inç | 15 derece | Standart Takım Çeliği (58 HRC) | 8.000 |
| Paslanmaz Çelik | 303, 17-4 PH | +0,0008 ila +0,0015 inç | 20 derece | H13 Nitrasyonlu (68 HRC) | 6.500 |
| Yüksek Çekme Dayanımlı Alaşım | 4140, 4340 | +0,0005 ila +0,001 inç | 25 derece | Toz Metal (62 HRC) | 5.000 |
| Egzotik Süper Alaşım | Inconel 718, Ti-6Al-4V | +0,0005 ila +0,0008 inç | 25 derece | Tungsten Karbür Kaplı | 3.500 |
| Alüminyum Alaşımlar | 6061, 7075 | +0,0002 ila +0,0005 inç | 15 derece | Standart Takım Çeliği (kaplamalı) | 12.000 |
Üreticiler Mevcut Pensleri Yeni Malzeme Trendlerine Nasıl Uyarlayabilir?
Üreticilerin mevcut takımları hemen atmasına gerek yoktur; seçici honlama ve kaplama yoluyla uyarlayabilirler. Alüminyumdan paslanmaz çeliğe geçiş yapan atölyeler için, termal genleşmeyi karşılamak amacıyla çapı 0,0005 inç artırmak üzere standart bir pens deliği yeniden honlanabilir. Ancak bu yalnızca bir kez önerilir, çünkü sonraki honlama sertleştirilmiş yüzeyi kaldırır ve aşınma ömrünü %50 azaltır.
Daha etkili bir uyarlama, delik yüzeyine titanyum nitrür (TiN) kaplama uygulanmasıdır. 900 derece Fahrenheit'ta uygulanan bu kaplama, sürtünme katsayısını 0,50'den 0,30'a düşürür. Bu, standart bir pensin, sıyrılma (galling) olmadan biraz daha büyük bir çubuk çapı varyasyonunu işlemesine olanak tanır. Kalıcı değişiklikler için pensin tamamen değiştirilmesi önerilir. Özel delikli bir pensin maliyeti, 1/4 inç boyut için 85 $ ile 2 inç boyut için 350 $ arasında değişir ve teslim süresi 3-5 gündür. Bu, durmuş bir CNC makinesinin saat başına 10.000 $ maliyetine kıyasla küçük bir maliyettir.
Pensi Yeniden Delmek Yerine Ne Zaman Değiştirmelisiniz?
Pens deliği çapı, maksimum malzeme toleransını 0,001 inçten fazla aştığında veya kavrama yüzeyi görünür çizikler gösterdiğinde pensi değiştirmelisiniz. Yeniden delme yalnızca pensin en az 0,010 inç duvar kalınlığı kalmışsa uygundur. Deliği ön ve arkadan ölçmek için bir mikrometre kullanmak şarttır; 0,0005 inçten fazla bir fark, yeniden delmeyle düzeltilemeyen ovaliteyi gösterir.
Alüminyumdan Inconel'e geçmek gibi farklı sertlikteki malzeme ailelerine geçerken de değiştirme zorunludur. Alüminyumu kavramanın artık gerilimi düşüktür, ancak Inconel için gereken yüksek kavrama basıncı, önceden kullanılmış bir pensin çatlamasına neden olacaktır. Endüstri standardı, yumuşak malzemeler için pensleri 500.000 devirden sonra ve sert malzemeler için 100.000 devirden sonra değiştirmektir. Çevrim sayılarını takip etmek, beklenmeyen arızaları önlemenin en iyi yoludur.
Sonuç
Pens deliği tasarımının evrimi, çubuk stok malzemelerinin değişen ortamına doğrudan bir mühendislik yanıtıdır. Endüstri, evrensel penslerden, malzemeye özgü termal genleşmeye, sertliğe ve çap varyasyonuna öncelik veren uygulamaya özel delik geometrilerine doğru ilerlemektedir. Hassas üreticiler için çıkarım açıktır: pens deliği spesifikasyonlarınızı mevcut malzeme talebinize göre denetlemek, hurdayı önleyen ve iş mili çalışma süresini en üst düzeye çıkaran düşük maliyetli, yüksek getirili bir faaliyettir.
SSS
Pens Deliği için Standart Tolerans Nedir?
Genel amaçlı çelik için standart tolerans genellikle nominal çubuk stok çapının üzerinde +0,001 inç ila +0,003 inçtir. Egzotik alaşımlarla yüksek hassasiyetli işlerde bu, +0,0005 inç'e sıkılaşır. Doğru tolerans her zaman çubuk stokunun kendi çap toleransına göre belirlenir.
Tek Bir Pens Birden Fazla Çubuk Stok Malzemesini İşleyebilir mi?
Evet, tek bir pens, 6061 ve 7075 alüminyum gibi benzer sertlik ve termal genleşme katsayılarına sahipse birden fazla malzemeyi işleyebilir. Bununla birlikte, çelik ve alüminyum için aynı pensi kullanmak zayıf kavramaya ve yüzey izlerine neden olur. Pensleri belirli malzeme ailelerine ayırmak her zaman daha ekonomiktir.
Çubuk Stok Isısı Pens Deliğini Nasıl Etkiler?
Çubuk stok işleme sırasında ısınır ve çapı genişler. Alüminyum için bu genleşme yüksek iş mili hızlarında 0,0005 inç'e kadar çıkabilir. Pens deliği çok sıkıysa çubuk sıkışır. Bu nedenle alüminyum için delikler daha büyük bir boşlukla kesilir.
Hassas Bir Pens Deliğinin Ömrü Ne Kadardır?
Serbest işlenen çelik için bir pens deliği 500.000 devir dayanabilir. Dökme demir veya yüksek silikonlu alüminyum gibi aşındırıcı alaşımlar için ömür 100.000 devire veya daha azına düşer. Parça kalitesini etkilemeden önce aşınmayı tespit etmek için düzenli inceleme gereklidir.
Aşınmış Bir Pens Deliğini Nasıl Ölçerim?
Ön kenarda ve deliğin 1 inç içinde delik çapını ölçmek için teleskopik mastar ve mikrometre kullanın. Bu ölçümleri orijinal spesifikasyonlarla karşılaştırın. Ön ölçüm, iç ölçümden 0,001 inçten fazla büyükse, pens huni ağzı yapmıştır ve değiştirilmesi gerekir.
Çubuk Stok Yüzey Kalitesi Farklı Bir Delik Bitişi Gerektirir mi?
Evet, cilalı çubuk stok kaymayı önlemek için pürüzsüz bir pens deliği gerektirirken, kaba taşlanmış çubuk stok kavramayı artırmak için hafif tırtıkl
