Otomatik İş Bağlamada Akıllı Aynaların Yükselişini Ne Tetikliyor?

Akıllı aynaların yükselişi, otomatik imalatta gerçek zamanlı proses kontrolüne ve azaltılmış kurulum sürelerine duyulan doğrudan ihtiyaçtan kaynaklanmaktadır. Bu akıllı iş parçası bağlama cihazları, sıkma kuvvetini, parça varlığını ve ayna çene pozisyonunu izlemek için sensörleri ve iletişim protokollerini entegre eder ve verileri CNC kontrolörüne veya MES'e iletir. BQUQ'nun hassas işleme operasyonları için bu, hurda oranlarında ölçülebilir bir azalma (tipik olarak %15 ila %25) ve manuel sıkma kontrollerini ortadan kaldırarak iş mili kullanımında %10 ila %20'lik bir artış anlamına gelir.

"Akıllı Ayna" Nedir ve Standart Bir Aynadan Farkı Nedir?

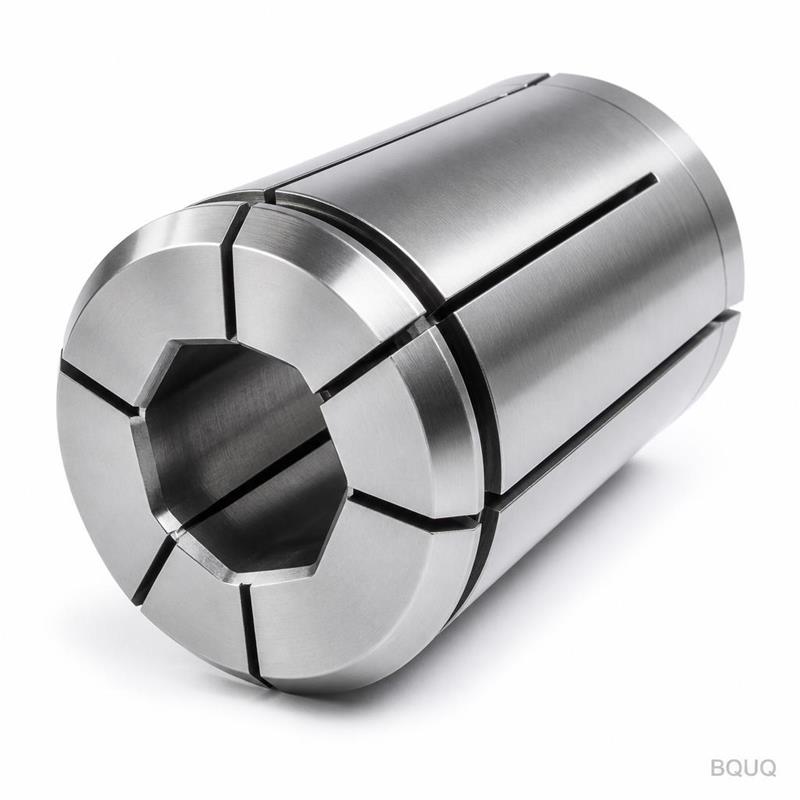

Akıllı ayna, tipik olarak gerinim ölçerler, piezoelektrik elemanlar veya endüktif yakınlık sensörleri olmak üzere gömülü sensörlerle donatılmış veya üretilmiş geleneksel bir torna veya freze aynasıdır (üç çeneli, pens veya diyafram tipi). Bu sensörler sıkma kuvvetini gerçek zamanlı olarak (tam ölçeğin ±%2'si dahilinde doğruluk), çene yer değiştirmesini (0,001 mm'ye kadar çözünürlük) ve parça varlığını ölçer. Önceden ayarlanmış basınca dayanan standart bir hidrolik veya pnömatik aynanın aksine, akıllı bir ayna, bu verileri kablosuz veya endüktif bir iletim sistemi aracılığıyla makine kontrolüne besleyerek döngüyü kapatır ve uyarlanabilir sıkma stratejilerini mümkün kılar.

Temel fark geri bildirimde yatar. Standart aynalar "kör" çalışır—parça çapı değişiminden, sıcaklık sapmasından veya çene aşınmasından bağımsız olarak sabit bir kuvvet uygularlar. SCHUNK veya Röhm gibi akıllı aynalar, gerçek sıkma kuvvetinin programlanan değerle eşleştiğini sürekli olarak doğrular ve hidrolik basıncı milisaniyeler içinde ayarlar. Örneğin, akıllı bir ayna, ham bir döküm parçadaki 0,05 mm'lik bir çap değişikliğini tespit edebilir ve deformasyonu önlemek için sıkma kuvvetini otomatik olarak %10 azaltabilir; bu, standart bir üniteyle imkansız bir görevdir.

Akıllı Aynalardaki Sensörler Sıkma Kuvvetini ve Konumu Nasıl Doğru Ölçer?

En yaygın algılama yöntemi, doğrudan ayna gövdesine veya çenenin arkasına yapıştırılan gerinim ölçer köprüsüdür. Sıkma kuvveti uygulandığında, ayna gövdesi mikroskobik olarak deforme olur (tam yük altında tipik olarak 0,01 ila 0,05 mm). Gerinim ölçerler bu deformasyonu bir direnç değişimine dönüştürür; bu değişim 1 kHz veya daha yüksek bir örnekleme hızında yükseltilir ve dijitalleştirilir. Kalibrasyon, sertifikalı bir yük hücresine karşı gerçekleştirilir ve tam ölçeğin ±%1'i kadar bir tekrarlanabilirlik elde edilir. Konum algılama için, ayna tabanına monte edilen endüktif veya manyetik doğrusal kodlayıcılar, çene hareketini 1 ila 5 mikron çözünürlükte ölçer.

Kablosuz veri iletimi kritiktir çünkü dönen aynalar kablo kullanamaz. Çoğu sistem, sabit bir bobinin 1 ila 3 mm'lik bir boşlukta dönen bir bobine güç ve veri ilettiği endüktif kuplajı (HEIDENHAIN veya Brankamp sistemleri gibi) kullanır. Tipik olarak 5 ms'lik veri güncelleme hızları, CNC'nin iş mili hızını veya ilerleme hızını anında ayarlamasına olanak tanır. Sıcaklık kompanzasyonu da entegre edilmiştir: ayna gövdesindeki bir PT100 sensörü, aksi takdirde her 10°C sıcaklık artışında 0,01 mm'lik bir hataya neden olabilecek termal genleşmeyi düzeltir.

Hangi Otomasyon Sistemleri Akıllı Ayna Entegrasyonundan En Çok Fayda Sağlar?

Akıllı aynalar, tam otomatik ve insansız (lights-out) üretim ortamlarında en yüksek ROI'yi sağlar. Özellikle, robotik yükleme/boşaltma hücreleri fayda sağlar çünkü robot bir parçanın doğru oturup oturmadığını "hissedemez". Parça varlık sensörlerine sahip akıllı bir ayna, parça hizalı değilse iş milinin başlamasını engelleyerek feci çakışmaları önler. 2023 tarihli bir Alman makine atölyesi anketinden alınan istatistikler, otomasyonla ilgili ayna arızalarının %78'inin hatalı sıkmadan kaynaklandığını ve akıllı aynaların bu olayların %95'ini ortadan kaldırdığını göstermektedir.

Yüksek karışımlı, düşük hacimli (HMLV) üretim de önemli ölçüde kazanç sağlar. Bir iş değiştiğinde, akıllı ayna doğru sıkma kuvvetini ve çene konumunu CNC programından otomatik olarak indirir ve değişim süresini ortalama 15 dakikadan 2 dakikanın altına düşürür. İnce cidarlı parçaların işlenmesinde (örneğin, 1,5 mm cidarlı alüminyum gövdeler), uyarlanabilir kuvvet özelliği ovalleşmeyi önler. Gelişmiş akıllı aynalardaki atalet ölçüm birimleri (IMU'lar) ayrıca titreşimi ve dengesizliği tespit ederek makinenin titreşimi (chatter) önlemek için hızları ayarlamasına olanak tanır; bu özellik derin delik delme ve kesintili kesme işlemleri için değerlidir.

Akıllı Aynalara Geçişin Ölçülebilir Maliyet Faydaları Nelerdir?

Akıllı bir aynanın ilk maliyeti, standart bir hidrolik aynadan 2,5 ila 4 kat daha yüksektir—200 mm'lik üç çeneli bir ayna için, geleneksel bir ünite için 3.000 USD yerine 8.000 ila 15.000 USD ödemeyi bekleyin. Bununla birlikte, yüksek hacimli üretimde geri ödeme süresi tipik olarak 8 ila 14 aydır. Birincil tasarruflar azaltılmış hurdadan gelir: ayda 6.000 parça çalıştıran ve parça değeri 5 USD olan bir CNC tornada hurda oranındaki %20'lik bir azalma, aylık 6.000 USD'lik bir tasarruf sağlar.

İkincil tasarruflar, azaltılmış makine duruş süresini içerir. Aynanın kuvvet izlemesinden elde edilen kestirimci bakım verileri, çene aşınmasını tahmin edebilir ve beklenmeyen arızalar yerine planlı duruşlar sırasında bakımın programlanmasını sağlar (kayıp üretimde saatte 200 ila 500 USD'ye mal olur). Enerji tasarrufları küçüktür (optimize edilmiş hidrolik pompa döngüleri nedeniyle %2-3) ancak kümülatiftir. Aşağıdaki tablo, BQUQ'nun 2024'teki akıllı ayna sistemlerine ilişkin dahili değerlendirmesine dayalı olarak temel maliyet ve performans metriklerini özetlemektedir.

Gerçek Zamanlı Kuvvet İzleme Parça Deformasyonunu ve Hurdayı Nasıl Önler?

Aynada parça deformasyonu, sıkma kuvveti parçanın burkulma mukavemetini aştığında meydana gelir. 2 mm cidarlı 50 mm çapındaki bir alüminyum halka için maksimum güvenli sıkma kuvveti yaklaşık 8 kN'dir. 12 kN'ye ayarlanmış standart bir ayna parçayı ezecektir, ancak operatör son muayeneye kadar bunu bilemez. 7 kN hedefe ayarlanmış akıllı bir ayna, gerçek kuvveti ölçer ve parçanın çöküp çökmediğini tespit eder. Kuvvet okuması 0,5 saniye içinde %5'ten fazla düşerse, sistem bir alarm tetikler ve çeneleri geri çeker.

Bu gerçek zamanlı veri aynı zamanda "kuvvet kontrollü işlemeyi" de mümkün kılar. Örneğin, bir titanyum çark işlenirken, akıllı ayna ilk kaba talaş işleme geçişinden sonra iç gerilimi azaltmak için sıkma kuvvetini %30 azaltabilir ve ardından finiş talaş işleme geçişi için yeniden sıkabilir. Bu iki aşamalı sıkma stratejisinin, sabit kuvvetli sıkmaya kıyasla deformasyonu %60'a kadar azalttığı gösterilmiştir. Ayrıca sistem, her parça için kuvvet eğrilerini kaydederek, proses dokümantasyonunun zorunlu olduğu havacılık veya tıbbi cihaz üretiminde izlenebilirlik için paha biçilmez olan bir dijital ikiz kaydı oluşturur.

Akıllı Aynalar için Veri Entegrasyonu (IoT/Endüstri 4.0) Neden Gereklidir?

Veri entegrasyonu olmadan, akıllı bir ayna yalnızca pahalı bir kuvvet göstergesidir. Gerçek değer, aynanın verileri fabrikanın MES'ine (Üretim Yürütme Sistemi) veya bulut tabanlı bir izleme platformuna beslendiğinde ortaya çıkar. Örneğin, BQUQ'nun CNC departmanı, akıllı aynaları merkezi bir sunucuya bağlamak için OPC-UA protokolünü kullanır. Bu, tüm makinelerde sıkma kuvveti eğilimlerini gösteren gerçek zamanlı panolar sağlar. Bir aynanın ortalama sıkma kuvveti bir hafta içinde %3 saparsa, bu çene aşınmasına işaret eder ve sistem, bir kalite sorunu oluşmadan önce otomatik olarak değiştirme planlar.

Tahmine dayalı analitik bir sonraki adımdır. Ayna kuvveti verilerini iş mili yükü ve titreşim verileriyle ilişkilendirerek, makine öğrenimi algoritmaları aynanın iç contalarının ve rulmanlarının kalan faydalı ömrünü tahmin edebilir. Fraunhofer Enstitüsü tarafından yapılan bir araştırma, IoT özellikli aynaların toplam bakım maliyetlerini %18 azalttığını ve makine kullanılabilirliğini %6 artırdığını bulmuştur. Veri güvenliği bir husustur; sıkma parametrelerinde yetkisiz değişiklikleri önlemek için TLS şifrelemesi ve rol tabanlı erişim kontrolü uygulamak standart uygulamadır.

Akıllı Aynalar Mevcut CNC Makinelerine Sonradan Takılabilir mi?

Evet, 2010'dan sonra üretilmiş ve hidrolik veya pnömatik geçiş delikli aktüatöre sahip makineler için sonradan takma uygulanabilir. Sonradan takma kiti, akıllı aynayı, sensör rotorlu modifiye edilmiş bir çekme çubuğunu, sabit bir verici bobini ve CNC'nin I/O'su veya saha veriyolu (Profibus, EtherCAT) ile arayüz oluşturan bir kontrol kutusunu içerir. Kurulum süresi 1 ila 2 gündür ve maliyet, entegrasyon dahil tipik olarak 15.000 ila 25.000 USD'dir; bu, yerleşik akıllı aynaya sahip yeni bir makine satın almaktan %40 daha azdır.

Ana sınırlama makinenin kontrol sistemidir. Yüksek hızlı dijital girişi olmayan eski kontroller, 5 ms'lik veri güncellemelerini işleyemez. Bu gibi durumlarda, yine de çakışmaları önleyen ancak uyarlanabilir sıkmayı etkinleştirmeyen basit bir röle çıkışlı (geçti/kaldı sinyali) bağımsız bir izleme ünitesi kullanılabilir. 4.000 RPM'nin üzerinde iş mili hızına sahip makineler için, kit maliyetine %15 ekleyen yüksek frekanslı endüktif iletim gerekir. BQUQ'nun deneyimi, sonradan takmanın geri ödemesinin, 7/24 operasyonda yüksek değerli parçalar (parça başına 20 USD'nin üzerinde) çalıştıran makinelerde en hızlı olduğunu göstermektedir.

SSS

Akıllı Bir Aynanın Maliyeti Standart Bir Aynaya Göre Ne Kadardır?

Standart bir 200 mm hidrolik ayna yaklaşık 3.000 USD'ye mal olurken, sensörlü ve kablosuz iletimli karşılaştırılabilir bir akıllı ayna 12.000 ila 15.000 USD'ye mal olur. Daha yüksek ilk yatırım, hurda ve duruş sürelerindeki azalmalarla dengelenir ve yüksek hacimli üretimde 8 ila 14 aylık bir geri ödeme süresi sağlar.

Akıllı Aynalarda Sıkma Kuvveti Ölçümünün Doğruluğu Nedir?

Tipik akıllı aynalar, tam ölçeğin ±%2'si kadar bir sıkma kuvveti ölçüm doğruluğu ve ±%1 tekrarlanabilirlik elde eder. Bu, izlenebilir yük hücrelerine karşı kalibre edilmiş gerinim ölçer teknolojisi ile elde edilir ve standart basınç regüleli aynaların ±%10 doğruluğundan önemli ölçüde daha iyi kontrol sağlar.

Akıllı Bir Ayna Hizalı Olmayan veya Çift Yüklenmiş Bir Parçayı Tespit Edebilir mi?

Evet, ayna çenelerine veya yüzeyine entegre edilmiş parça varlık sensörleri, iş parçasının çene basamaklarına tam olarak oturup oturmadığını tespit eder. Parça 0,1 mm'den fazla hizalı değilse, sistem iş mili dönüşünü önlemek için bir sinyal göndererek maliyetli çakışmaları ve takım hasarını önler.

Akıllı Ayna Sonradan Takma Kiti Kurulumu Ne Kadar Sürer?

Tipik bir sonradan takma, mekanik montaj, elektrik kablolaması ve kontrol entegrasyonu dahil bir ila iki gün sürer. Bu, yeni bir makine edinmekten çok daha hızlıdır ve çoğu orta ölçekli fabrikanın büyük sermaye harcaması olmadan mevcut CNC torna tezgahlarını yükseltmesine olanak tanır.

Akıllı Aynalar Ne Tür Bakım Gerektirir?

Akıllı aynalar, standart aynalarla aynı temel bakımı gerektirir—yağlama ve çene temizliği—artı kuvvet sensörlerinin periyodik yeniden kalibrasyonu, 12 ayda bir veya 10.000 sıkma döngüsünde bir önerilir. Kablosuz iletim bobinleri bakım gerektirmez, ancak rotor boşluğunun aylık görsel muayenesi önerilir.

Akıllı Aynalar Mevcut Hidrolik Güç Üniteleriyle Çalışır mı?

Evet, akıllı aynalar standart hidrolik güç üniteleriyle (tipik olarak 50 ila 80 bar) çalışacak şekilde tasarlanmıştır. Aynanın dahili oransal valfi, sensör geri bildirimine dayalı olarak s
