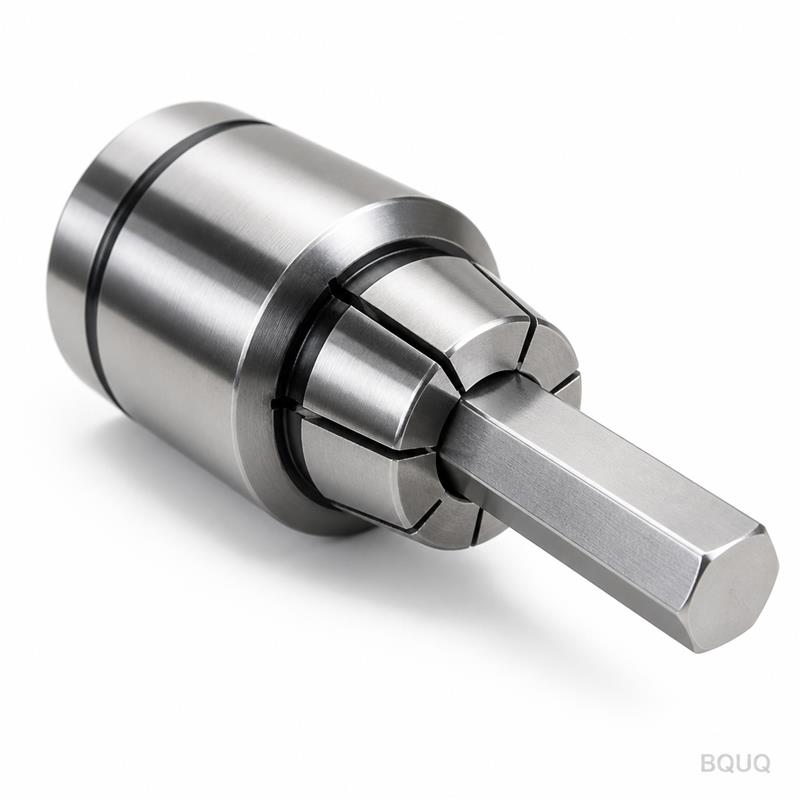

ER Penseler Neden CNC İşlemede Varsayılan İş Bağlama Sistemi Olmaya Devam Ediyor?
ER pensleri, dönen takımları tutmak için en iyi maliyet-performans oranını sundukları için varsayılan iş bağlama sistemi olmaya devam etmektedir. Sert takım tutucuların karşılayamayacağı bir sıkma aralığı esnekliği ile 0,005 ila 0,015 mm salgı doğruluğu sağlarlar. Standart frezeleme ve delme işlemlerinin %80'i için bir ER pensli ayna, hidrolik veya shrink-fit tutucudan yaklaşık %60 daha düşük bir fiyat noktasında yeterli kavrama torku ve hassasiyet sunar. Bu çok yönlülük, tekrarlanabilirlik ve ekonomi kombinasyonu, daha özel alternatiflerin mevcut olmasına rağmen, ER sistemini 50 yılı aşkın süredir CNC iş millerinin merkezinde tutmuştur.
ER Pensinin Evrensel Olarak Benimsenmesinin Arkasındaki Tarihsel Neden Nedir?

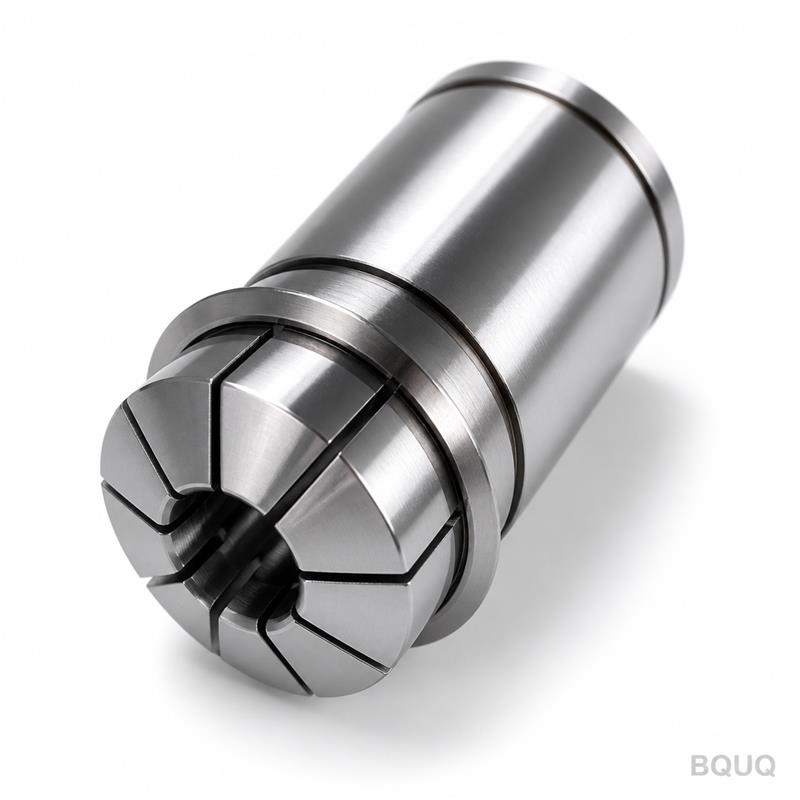

ER (Elastik Aralık) sistemi, 1970'lerde Rego-Fix tarafından daha önceki TG ve R8 pens tasarımlarının sınırlamalarına bir çözüm olarak geliştirilmiştir. Temel yenilik, somun sıkıldığında pensin takım şaftı etrafında eşit şekilde büzülmesini sağlayan, burun kısmında 30 derecelik konik açıya sahip 8 yarıklı bir pens gövdesiydi. Bu geometrik tasarım, tek bir pens boyutu içinde geniş bir şaft çapı aralığını barındıran tekdüze bir radyal sıkma kuvveti oluşturur; bu özellik önceki sistemlerde yoktu. 1980'lere gelindiğinde, ER standardı DIN 6499 altında kodifiye edildi ve ER-8'den ER-50'ye kadar pensler için kesin boyutları belirleyerek üreticiler arası uyumluluğu garanti altına aldı ve sistemi endüstri standardı olarak sabitledi.
ER Pens Sıkma Mekanizması Toleranslarına Nasıl Ulaşır?
Sıkma mekanizması, ayna gövdesi içinde hassas şekilde taşlanmış 30 derecelik konik bir yuvaya ve pensin dış yüzeyindeki eşleşen bir koniğe dayanır. Somun, tipik olarak bir ER-32 pens için 50 ila 80 Nm olan önerilen değere sıkıldığında, pens ileri ve radyal olarak içe doğru itilir, yarıkları sıkıştırır ve takım şaftını kavrar. Yeni, yüksek kaliteli bir ER pensinin salgı doğruluğu, burundan şaft çapının 4 katı uzanan bir test çubuğu ile ölçüldüğünde, pens burnunda 0,005 mm ile 0,015 mm arasındadır. Bu hassasiyet, iç deliğin yarıklar kesildikten sonra taşlandığı ve yarıkların kendilerinin, sıkma basıncının takım şaftında çokgen bir deformasyon oluşturmasını önlemek için 30 derece kaydırıldığı pens üretim süreciyle elde edilir.
Bir ER Pensinin Maksimum Kavrama Kuvvetini Hangi Faktörler Belirler?
Kavrama kuvveti öncelikle pens boyutuna, sıkma torkuna ve pens ile takım şaftı arasındaki temas alanına bağlıdır. 20 mm delikli standart bir ER-32 pens, 80 Nm'ye sıkıldığında yaklaşık 12 ila 15 kN'lik bir radyal sıkma kuvveti üretir; bu da takım kayması oluşmadan önce 60 ila 80 Nm'lik bir tork iletim kapasitesine karşılık gelir. Sıkma aralığı pens boyutu başına 1 mm'dir (örneğin, 20 mm şaft için bir ER-32 pens 19 mm'den 20 mm'ye sıkabilir), ancak optimum eşmerkezliliği korumak için önerilen çalışma aralığı yalnızca 0,5 mm'dir. Pens aralığının dış sınırlarında kullanıldığında, salgı 0,025 mm ila 0,040 mm'ye kadar bozulabilir; bu nedenle hassas işleme operasyonları her zaman şaft çapına mümkün olduğunca yakın eşleşen bir pens kullanmalıdır.
ER Pens Neden Birçok Uygulamada Hâlâ Hidrolik ve Shrink-Fit Tutuculardan Daha İyi Performans Gösterir?
15.000 RPM üzerindeki iş mili hızlarında yüksek torklu kaba talaş işleme için shrink-fit ve hidrolik tutucular üstün sertlik ve denge sağlar, ancak önemli dezavantajları vardır. Bir hidrolik tutucunun birim maliyeti 150 ila 400 Dolar arasındayken, bir shrink-fit tutucu 3.000 ila 8.000 Dolara mal olan bir indüksiyon ısıtma ünitesi gerektirir ve her iki sistem de tek bir takım şaft çapıyla sınırlıdır. Buna karşılık, bir ER pensli ayna gövdesi 40 ila 120 Dolara mal olur ve tek bir ER-32 somun, yalnızca her biri 8 ila 25 Dolara mal olan pensi değiştirerek 2 mm'den 20 mm'ye kadar herhangi bir şaftı tutabilir. Günde birden fazla parça numarası çalıştıran iş atölyeleri için, ER sisteminin 30 saniyelik takım değiştirme süresi ile shrink-fit tutucunun 3 ila 5 dakikalık ısıtma ve soğutma döngüsü karşılaştırıldığında, ER sistemi 100 parçanın altındaki partiler için daha verimlidir.
ER Penslerinin Yüksek Devirdeki Belirli Performans Sınırları Nelerdir?
ER sisteminin birincil sınırlaması, yüksek dönüş hızlarındaki dengesi ve kavrama kuvvetidir. 20.000 RPM üzerindeki iş mili hızlarında, pens somununa etki eden merkezkaç kuvveti sıkma kuvvetinin %30'a kadar azalmasına neden olabilir ve bu da ağır kesme sırasında takımın çekilmesine yol açabilir. Standart bir ER-32 pensli ayna için önerilen maksimum iş mili hızı, dengeli bir somunla 25.000 RPM'dir; daha hafif olan ER-11 ve ER-16 boyutları ise 30.000 RPM'ye kadar güvenle çalışabilir. Bu eşiklerin üzerindeki yüksek hızlı işleme için mühendisler tipik olarak HSK shrink-fit tutuculara geçer, ancak 15.000 RPM'nin altında çalışan CNC freze makinelerinin %95'i için ER pensinin performansı tamamen yeterlidir.
Bir ER Pens Sisteminin Maliyeti Alternatiflere Kıyasla Ne Kadardır?
Bir ER pens sisteminin toplam sahip olma maliyeti, özellikle bir atölyenin barındırması gereken takım çapı aralığı düşünüldüğünde, diğer iş bağlama yöntemlerinden önemli ölçüde daha düşüktür. Rego-Fix, Techniks veya Lyndex-Nikken gibi saygın bir markadan alınacak, ayna gövdesi, 2 mm'den 20 mm'ye kadar kapsayan 20 pens ve bir anahtar içeren eksiksiz bir ER-32 başlangıç kiti yaklaşık 350 ila 500 Dolara mal olur. Hidrolik tutucular kullanılarak eşdeğer kapsama, her biri 150 Dolardan 20 ayrı tutucu gerektirir, toplam 3.000 Dolara ulaşır ve 1.200 Dolara mal olan bir hidrolik pompa ünitesi gerektirir. Aşağıdaki tablo, en yaygın üç takım tutma sisteminin temel özelliklerini ve maliyetlerini karşılaştırmaktadır:
| Özellik | ER Pensli Ayna | Hidrolik Tutucu | Shrink-Fit Tutucu |
| Salgı Doğruluğu (mm) | 0,005 ila 0,015 | 0,003 ila 0,005 | 0,002 ila 0,005 |
| Birim Başına Sıkma Aralığı | 1 mm (birden fazla pens) | Sabit çap | Sabit çap |
| Maks. Önerilen RPM | 25.000 (ER-32) | 40.000 | 60.000 |
| Takım Değiştirme Süresi (saniye) | 30 | 15 | 180 ila 300 |
| Tutucu Başına Maliyet (USD) | 40 ila 120 | 150 ila 400 | 80 ila 250 |
| 10 Şaft Boyutu için Maliyet (USD) | 500 (10 pens) | 1.500 ila 4.000 | 800 ila 2.500 artı ısıtıcı |
| Tork İletimi (Nm, 20mm şaft) | 60 ila 80 | 100 ila 120 | 120 ila 150 |
| Titreşim Sönümleme | Orta | İyi | Mükemmel |
ER Pensleri Prototipleme ve Küçük Parti Üretim için Neden İlk Tercih Olmaya Devam Ediyor?
Prototipleme ve düşük hacimli üretim için baskın faktörler değişim hızı ve envanter maliyetidir; her ikisi de ER sistemini destekler. Bir CNC programcısı bir takımı 10 mm parmak frezeden 6 mm matkaba değiştirdiğinde, ER sistemi yalnızca pens insertini değiştirmeyi gerektirir; bu 20 saniye sürer ve ayna gövdesinin iş milindeki konumunu bozmaz. Buna karşılık, sabit çaplı bir tutucu iş milinden çıkarılmalıdır; bu da her değişimde 1 ila 2 dakika ekleyen bir takım yükseklik ofseti ölçüm döngüsü gerektirir. Tipik bir 10 takımlı işte bu fark, kurulum başına 15 ila 20 dakikalık döngü süresi tasarrufu sağlar; bu da saatte 80 Dolarlık makine ücretiyle kurulum başına 20 ila 27 Dolarlık tasarrufa denk gelir.
Bir Mühendis Ne Zaman ER Pens Yerine Farklı Bir İş Bağlama Sistemi Seçmelidir?
ER pensinin en uygun seçim olmadığı üç özel senaryo vardır. Birincisi, kesme torkunun 80 Nm'yi aştığı titanyum veya paslanmaz çeliğin ağır kaba talaş işlemesidir; burada takımın dönmesini önlemek için yan kilitli bir tutucu veya Weldon düzleri olan bir freze aynası gereklidir. İkincisi, gereken yüzey kalitesinin Ra 0,4 mikrometrenin altında olduğu ultra hassas finiş işlemleridir; çünkü bir ER pensinin salgısı iş parçası üzerinde görünür bir takım izi deseni bırakacaktır. Üçüncüsü, dengesiz somunun titreşime neden olduğu alüminyum için 25.000 RPM üzerindeki yüksek hızlı işlemedir; bu durumda takım ömrünü ve yüzey kalitesini korumak için dengeli bir hidrolik veya shrink-fit tutucu gereklidir. Diğer tüm uygulamalar için, ER pensinin doğruluk, esneklik ve maliyet kombinasyonu onu mantıklı varsayılan seçenek yapar.
SSS
Yeni Bir ER Pensinin Maksimum Salgı Toleransı Nedir?
Üst düzey bir üreticiden alınan yeni, yüksek kaliteli bir ER pensi, bir test çubuğuyla ölçüldüğünde burunda 0,005 mm ila 0,008 mm salgıya sahip olacaktır. Standart endüstriyel kalite pensler, çoğu delme ve kaba talaş işleme operasyonu için hâlâ kabul edilebilir olan 0,010 mm ila 0,015 mm gösterecektir. Finiş operasyonları için, tipik olarak "hassas" veya "UP" kalite olarak etiketlenen, sertifikalı salgısı 0,005 mm veya daha az olan pensleri seçmelisiniz.
ER Pensleri Ne Sıklıkla Değiştirilmelidir?
ER pensleri, salgı 0,025 mm'yi aştığında veya iç delikte veya konik yüzeylerde görünür aşınma, korozyon veya çentikler oluştuğunda değiştirilmelidir. Ortamın temizliğine ve sıkma sırasında uygulanan torka bağlı olarak ortalama ömür 1.000 ila 2.000 takım değişimidir. Pens ve somun dişlerinin düzenli temizliği ve yağlanması hizmet ömrünü önemli ölçüde uzatacaktır.
Bir ER Pens, İnç Boyutlu Bir Aynada Metrik Bir Şaftı Tutabilir mi?
Hayır, bir ER pensinin sıkma aralığı tam olarak 1 mm'dir, bu nedenle metrik bir şaft metrik bir pens gerektirir ve inç bir şaft inç bir pens gerektirir. 10 mm'lik bir pens içinde 0,375 inçlik (9,525 mm) bir şaftı sıkmaya çalışmak aşırı salgıya ve zayıf kavrama kuvvetine neden olur. Optimum performans için her zaman tam şaft çapına uyan pens boyutunu kullanın.
Bir ER Pens Somununu Sıkmak İçin Doğru Tork Nedir?
Önerilen sıkma torku pens boyutuna göre değişir: ER-11 15 ila 20 Nm, ER-16 30 ila 40 Nm, ER-25 50 ila 60 Nm ve ER-32 70 ila 80 Nm gerektirir. Bir tork anahtarı kullanmak çok önemlidir çünkü aşırı sıkma pensi deforme eder ve yetersiz sıkma takımın çekilmesine neden olur. İlk sıkmadan sonra, termal genleşmeyi hesaba katmak için ilk birkaç kesimden sonra tekrar sıkmak iyi bir uygulamadır.
ER Pens Hem Frezeleme Hem de Tornalama Operasyonlarında Çalışır mı?
Evet, ER pensleri, ayna gövdesi belirli makine arayüzü için tasarlandığı sürece hem freze iş millerinde hem de torna canlı takımlarında kullanılır. Tornalama uygulamalarında, pensli ayna yalnızca kesme takımını değil, aynı zamanda iş parçasını da 0,010 mm ila 0,020 mm sıkma doğruluğuyla tutmak için kullanılabilir. İş parçası tutma için pens, torna iş miline monte edilir ve çubuk, çubuk beslemeli CNC torna tezgahlarında yaygın olduğu gibi delikten beslenir.
ER-32 ve ER-40 Pensler Arasındaki Fark Nedir?
Ana fark, sıkma kapasitesi ve pensin fiziksel boyutudur. Bir ER-32 pens maksimum 20 mm deliğe ve 32 mm dış çapa sahiptir; bir ER-40 pens ise maksimum 26 mm deliğe ve 40 mm dış çapa sahiptir. Daha büyük ER-40 pens, daha ağır kesme takımları ve daha büyük şaftlar için kullanılır, ancak daha büyük bir ayna gövdesi gerektirir ve daha yüksek sıkma kuvvetleri üretir.
Sıcaklık ER Pens Performansını Nasıl Etkiler?
80 santigrat derecenin üzerindeki yüksek sıcaklıklarda, pensin yay çeliği elastik hafızasını kaybedebilir ve sıkma kuvvetini kalıcı olarak azaltabilir. Ağır işleme sırasında, kesme kenarında üretilen ısı takım şaftından pense aktarılabilir; bu nedenle iş milinden soğutma sıvısı veya harici sel soğutma sıvısı kullanmak kritiktir. Ani takım arızasını önlemek için pensin yarıklarında herhangi bir ısı renk değişikliği (mavileşme) belirtisi olup olmadığının düzenli olarak incelenmesi önerilir.
