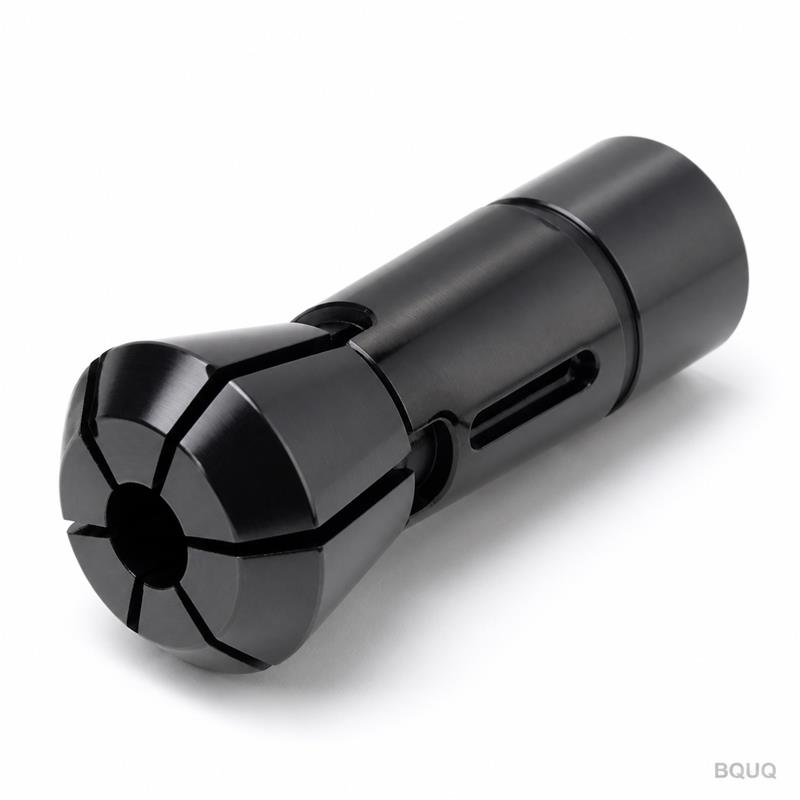

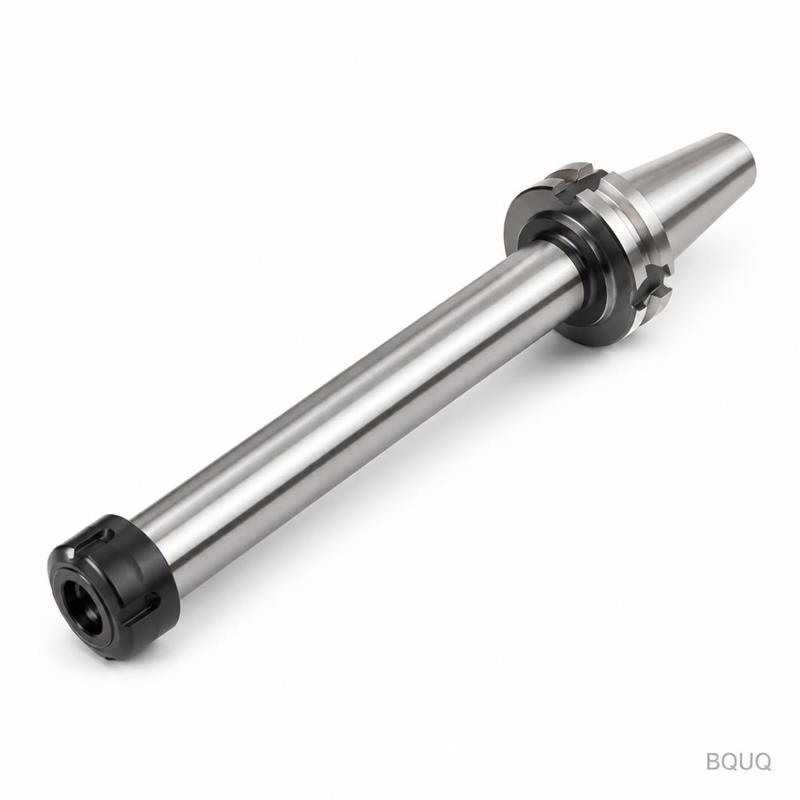

Hızlı Değişim Aynaları Neden Esnek Otomasyonun Geleceği?
Hızlı değişim aynaları, geleneksel dişli veya flanşlı aynalara kıyasla takım değiştirme süresini %90'a kadar azaltarak, yüksek karışımlı, düşük hacimli üretim için gereken esnek otomasyonu doğrudan mümkün kılar. Operatörün veya robotun, tekrarlanabilir konumlandırma doğruluğu 0,005 mm olan komple bir ayna-iş parçası grubunu 10 saniyeden kısa sürede değiştirmesine olanak tanıyarak, bu sistemler manuel kurulumun darboğazını ortadan kaldırır. CNC işleme, metal damgalama ve soğutucu üretiminin yan yana yürütüldüğü BQUQ gibi fabrikalar için hızlı değişim aynaları bir aksesuar değil, gözetimsiz işleme ve tam zamanında üretimin merkezi kolaylaştırıcısıdır.
Hızlı Değişim Aynası Tam Olarak Nedir ve Standart Bir Aynadan Nasıl Farklıdır?
Hızlı değişim aynası, tipik olarak çokgen bir konik, yüz temaslı kısa konik veya bilye kilitli mekanizma olan hassas eşleşmeli bir ara yüze sahip olan ve komple ayna gövdesinin, çenelerin ve iş parçası alt plakasının, iş milini veya makinenin koordinat sistemini bozmadan çıkarılıp değiştirilmesine olanak tanıyan bir iş bağlama sistemidir. Her değişimde genellikle 5 ila 15 dakika süren, ayrı ayrı çene ayarı, gösterge ve tork anahtarı gerektiren standart bir üç çeneli aynanın aksine, hızlı değişim aynası yeni grubu tek bir hareketle sabitlemek için bir çekme çubuğu veya manuel süngü kilit kullanır. Kritik fark veri noktasıdır: ara yüz, 0,003 mm eşmerkezlilik ve 0,005 mm yüz düzlüğü ile işlenir, bu da yeni aynanın otomatik olarak iş mili eksenine merkezlendiği ve hizalandığı anlamına gelir. Bir CNC torna veya freze makinesi için bu, saatlerce süren kurulum süresini saniyelerce süren parça değiştirme süresine dönüştürür ve bu da esnek otomasyonun temelini oluşturur.
Tipik Bir Üretim Vardiyasında Hızlı Değişim Aynaları Ne Kadar Zaman ve Maliyet Tasarrufu Sağlayabilir?
BQUQ'daki gerçek bir üretim senaryosunda, tek bir CNC tornada günde ortalama 12 iş değişikliği ile 24 saatlik bir vardiya çalıştırıyoruz. Standart aynalarla, her değişim 12 dakika manuel işçilik gerektirir ve günde toplam 144 dakika üretken olmayan süre oluşur. Hızlı değişim sistemiyle, her değişim 1,5 dakika sürer ve günde toplam 18 dakika olur. Bu günlük 126 dakikalık tasarruf, makine başına günde 2,1 ek makine saati veya yılda makine başına yaklaşık 630 saat anlamına gelir. Makine saati başına muhafazakar 80 USD oranında, bu makine başına yılda 50.400 USD geri kazanılmış kapasite demektir. Hassas bir hızlı değişim ayna sistemi için ilk yatırım (ayna gövdesi artı üç alt plaka), boyuta ve doğruluk sınıfına bağlı olarak yaklaşık 4.500 ila 8.500 USD'dir. Bu nedenle, ortadan kaldırılan kurulum hatalarından kaynaklanan hurda azalması ve azalan operatör yorgunluğu sayılmadan bile geri ödeme süresi 10 haftanın altındadır.
Tekrarlanabilirlik Neden Esnek Otomasyon İçin En Kritik Spesifikasyondur?
Hızlı değişim aynasının gözetimsiz çalışma için güvenilip güvenilemeyeceğini doğruluk değil, tekrarlanabilirlik belirler. Doğruluk, tek bir ölçümün gerçek değere ne kadar yakın olduğudur; tekrarlanabilirlik, birden fazla değişimden sonra ardışık ölçümlerin birbirine ne kadar yakın olduğudur. Esnek otomasyon için bir ayna, her seferinde tam olarak aynı eksenel ve radyal konuma dönmelidir, çünkü makinenin takım ofsetleri ve temas probu programları sabit bir iş parçası veri noktası varsayar. Bir Alman veya Japon üreticinin yüksek kaliteli hızlı değişim aynası, 0,005 mm TIR (Toplam Gösterge Okuması) radyal tekrarlanabilirlik ve 0,010 mm eksenel tekrarlanabilirlik belirtecektir. Bu hassasiyet seviyesi, bir robotik hücrenin bir boşluğu yüklemesine, aynayı kapatmasına ve yeniden problamadan hemen kesmeye başlamasına olanak tanır. Tekrarlanabilirlik 0,02 mm'ye saparsa, tüm verimlilik kazancını aşındıran bir prob döngüsü (parça başına 30 saniye) eklemeniz gerekir. Bu nedenle, bir ayna seçerken yalnızca broşür değerini değil, sertifikalı tekrarlanabilirlik test raporunu talep edin.
Hangi Hızlı Değişim Ayna Ara Yüzü Hangi Uygulama İçin En İyisidir?
Üç baskın ara yüz standardı vardır ve seçim, uygulamanızdaki baskın kuvvete ve torka bağlıdır. İlk olarak, çokgen konik (örn. MAPPS veya Forkardt sistemleri) kendini merkezleyen ve yüksek tork iletimi sağlayan dairesel olmayan bir konik kullanır; 5 kN'nin üzerindeki kesme kuvvetleriyle ağır tornalama işlemleri için en iyisidir. İkinci olarak, yüz temaslı kısa konik (iş bağlama için HSK tarzı, örn. Schunk TENDO veya ROTA-S) en yüksek rijitliği sağlar ve santrifüj kuvvetin çene kalkmasına neden olabileceği yüksek hızlı işleme (8.000 RPM'nin üzerinde) için idealdir. Üçüncü olarak, bilye kilitli veya mandallı sistem (örn. Jergens veya VDI tarzı) başlangıç maliyeti daha düşüktür ve 2 kN'nin altındaki kesme kuvvetleriyle hafif frezeleme, delme veya ikinci operasyon işleri için yeterlidir. BQUQ'nun ince kanatlı alüminyum parçaları 12.000 RPM'de hafif kesimlerle işlediğimiz soğutucu üretimi için HSK tarzı kısa konik tercih edilir. Çelik damgalama kalıbı onarım işimiz için, aynayı ağır şok yükleriyle kesintili kesimlere maruz bıraktığımız için çokgen konik zorunludur.
Hızlı Değişim Aynaları Robotik Yükleme ve Boşaltma Hücreleriyle Nasıl Entegre Olur?
Hızlı değişim aynalarının gerçek değeri, 6 eksenli bir robotla eşleştirildiklerinde ortaya çıkar. Robotun sabit bir aynaya gevşek bir parça yüklemesi gerekmez; bunun yerine, bir depolama magazininden komple bir ayna-parça alt plakası alır ve makine iş miline yerleştirir. Makinenin otomatik çekme çubuğu ara yüzü sıkıca çeker ve bir yakınlık sensörü tam teması doğrular. Bu mimari, robot yalnızca tek bir al-bırak hareketi gerçekleştirdiği için robot çevrim süresini azaltır, karmaşık bir parça oryantasyonu ve çene sıkma dizisi değil. BQUQ'da, her biri hızlı değişim aynasıyla donatılmış üç CNC tornaya hizmet veren tek bir robotlu bir hücre uyguladık. Robot her 4 dakikada bir döngü yapar: bitmiş alt plakayı (bitmiş bir parçayla) çıkarır ve yeni bir alt plaka (ham boşlukla) yerleştirir. Makine başına toplam değişim süresi 12 saniyedir ve üç makine asla robotu bekleyerek boşta kalmaz. Sonuç, ek makine eklemeden iş mili kullanımında %35'lik bir artışla ortalama %62'den %84'e çıkılmasıdır.
Hızlı Değişim Aynalarının Bakım ve Aşınma Özellikleri Nelerdir?
Birincil aşınma bileşeni, tekrarlanan oturma ve ayrılmadan kaynaklanan mikro sürtünme yaşayan konik veya bilye kilitli ara yüzdür. Üstün bir ayna, tekrarlanabilirlik 0,010 mm'nin ötesine bozulmadan önce 200.000 ila 500.000 değişim döngüsüne dayanacaktır. Yağlama kritiktir: ara yüz için özel olarak molibden disülfit macunu kullanın, her 500 döngüde bir uygulayın ve oturmadan önce ara yüzü her zaman tüy bırakmayan bir bez ve basınçlı hava ile temizleyin. Ayna gövdesinin iç sıkma mekanizması (çekme çubuğu veya pens) çene aşınması için her 2.000 saatte bir incelenmelidir; standart sertleştirilmiş çelik çeneler yaklaşık 10.000 parça boyunca toleransı koruyacaktır. Gizli maliyet kontaminasyondur: soğutucu işlemeden kaynaklanan alüminyum talaşları aşındırıcıdır ve koniğe yerleşerek 0,02 mm'lik bir konumlandırma hatasına neden olabilir. Bu nedenle, robot alt plakayı iş miline sunmadan önce her zaman bir hava üfleme veya fırça istasyonu kullanın. Doğru bakımla, ayna gövdesinin kendisi takım tezgahından daha uzun ömürlü olacaktır, ancak parçaları taşıyan alt plakaların kritik yüz düzlüğünü korumak için her 15.000 döngüde bir yeniden yüzeylenmesi gerekecektir.
Hızlı Değişim Ayna Sistemlerini Uygularken Gizli Maliyetler ve Tuzaklar Nelerdir?
Ana tuzak, alt plakaların maliyetini hafife almaktır. Ayna gövdesi tek seferlik bir satın alma olsa da, sistemi kullanışlı hale getirmek için birden fazla alt plakaya ihtiyacınız vardır; her alt plaka, eşleşen ara yüze sahip hassas bir bileşendir ve her biri 800 ila 1.500 USD arasında maliyeti vardır. 30 aktif parça numarasına sahip bir iş atölyesi için, 60 alt plakaya (dönüşümlü yükleme için parça başına iki) ihtiyacınız olabilir ve bu da 60.000 ila 90.000 USD'lik bir yatırımı temsil eder. İkinci bir tuzak, manuel veya otomatik bir temizleme istasyonuna duyulan ihtiyaçtır; bu olmadan, talaş kontaminasyonu tekrarlanabilirlik avantajını ortadan kaldırır. Üçüncüsü, robotik kullanıyorsanız özel bir depolama magazini için bütçe ayırmalısınız; 10 alt plaka için basit bir raf 3.000 USD'ye mal olurken, otomatik bir karusel 18.000 USD'ye mal olur. Son olarak, her alt plakanın çene konfigürasyonunu tasarlamak ve ilk parçayı doğrulamak için mühendislik süresi vardır. Bu maliyetlere rağmen, makine başına günde 6'dan fazla iş değişikliğiniz varsa, yüksek karışımlı ortamlarda yatırım getirisi hala pozitiftir. Aşağıdaki tablo, orta ölçekli bir uygulama için tipik maliyet dökümünü özetlemektedir.
| Maliyet Bileşeni | Tipik Fiyat (USD) | Gerekli Miktar | Toplam Maliyet (USD) | Notlar |
| Hassas hızlı değişim ayna gövdesi | 4.500 ila 7.500 | Makine başına 1 | 4.500 ila 7.500 | Çekme çubuğu ve aktüatör dahil |
| Ara yüzlü alt plaka | 800 ila 1.500 | Parça numarası başına 2 | 24.000 ila 45.000 | 15 parça numarası için |
| Çene setleri (sertleştirilmiş çelik) | 150 ila 300 | Alt plaka başına 2 | 4.500 ila 9.000 | Yumuşak çeneler daha ucuzdur ancak daha hızlı aşınır |
| Alt plakalar için robotik tutucu | 3.000 ila 6.000 | Hücre başına 1 | 3.000 ila 6.000 | Özel parmaklar gerektirir |
| Temizleme istasyonu (hava üfleme) | 1.500 ila 3.500 | Hücre başına 1 | 1.500 ila 3.500 | Otomatik fırça önerilir |
| Depolama magazini (raf) | 3.000 ila 18.000 | Hücre başına 1 | 3.000 ila 18.000 | Yüksek hacim için otomatik versiyon |
| Mühendislik ve kurulum | 2.000 ila 5.000 | 1 kez | 2.000 ila 5.000 | Prob rutinleri dahil |
| Toplam ilk yatırım | 42.500 ila 94.000 | 3 makineli robot hücresi için |
SSS
Hızlı Değişim Ayna Ara Yüzü Değiştirilmeden Önce Ne Kadar Dayanır?
Yüksek kaliteli bir ara yüz, tekrarlanabilirlik 0,010 mm'nin ötesine bozulmadan önce 200.000 ila 500.000 döngüye dayanacaktır. Günde 20 değişim oranında bu, 27 ila 68 yıllık bir hizmet ömrünü temsil eder, bu nedenle ara yüz fiilen ömür boyu bir bileşendir. Ancak, alt plakanın konumlandırma yüzü daha hızlı aşınır ve düzlüğü korumak için her 15.000 döngüde bir yeniden taşlanmalıdır.
Hızlı Değişim Aynaları Mevcut CNC Makinelerinde Donanım Değişikliği Olmadan Kullanılabilir mi?
Evet, çoğu hızlı değişim sistemi, standart bir aynayı doğrudan aynı iş mili burnuna veya flanşına değiştirmek üzere tasarlanmıştır. Çekme çubuğu çekme kuvvetini doğrulamanız gerekecektir, çünkü bazı sistemler doğru oturma için 15 ila 20 kN çekme gerektirir. Makinenizde hidrolik bir çekme çubuğu varsa, genellikle bir adaptörle yeterli kuvveti sağlayacaktır.
Hızlı Değişim Aynasının Kaldırabileceği Maksimum İş Parçası Ağırlığı Nedir?
200 mm'lik bir ayna için maksimum güvenli iş parçası ağırlığı 8.000 RPM'de yaklaşık 50 kg'dır, ancak santrifüj kuvvet nedeniyle 12.000 RPM'de 20 kg'a düşer. Sınırlayıcı faktör aynanın kavraması değil, dinamik yükler altında alt plakanın ara yüzünün tutma kuvvetidir. Tam modeliniz için her zaman üreticinin hız-kuvvet diyagramına danışın.
Rijitlik Açısından Hızlı Değişim Aynası Standart Bir Aynayla Nasıl Karşılaştırılır?
Çokgen konik veya HSK tarzı yüz temaslı modern bir hızlı değişim aynası, ara yüzün geniş bir temas alanına sahip olması ve yüksek çekme çubuğu kuvvetiyle sıkılması nedeniyle standart bir üç çeneli aynadan aslında daha rijittir. Statik rijitlik, aynı boyuttaki geleneksel bir aynaya kıyasla %20 ila %30 artar. Bu iyileştirilmiş rijitlik titreşimi azaltır ve yüzey kalitesini 1,6 Ra'ya kadar iyileştirebilir.
Sadece 2 CNC Makinesi Olan Küçük Bir İş Atölyesi İçin Hızlı Değişim Aynaları Buna Değer mi?
Evet, ancak yalnızca günde 6'dan fazla iş değişikliğiniz varsa. Her biri 12 dakika süren 6 değişiklikle günde 72 dakika kaybediyorsunuz; hızlı değişim sistemi bunu 9 dakikaya düşürerek günde 63 dakika geri kazandırır. Saatte 80 USD'den bu, günde 84 USD veya yılda yaklaşık 21.000 USD'dir ve bu, sistemi 3 aydan kısa sürede amorti eder.
#
