ER, TG ve SK Pensli Aynalar Arasındaki Temel Farklar Nelerdir?
2024 yılında hassas işleme operasyonları için doğrudan cevap şudur: ER pensli aynalar, maliyet ve çok yönlülük dengesi nedeniyle genel amaçlı takım tutma için endüstrinin işgücü olmaya devam etmektedir; TG (Tight-Grip) pensler ise finisaj operasyonları için üstün salgı doğruluğu sunarken, SK (Alman standardı) pensler ağır kaba talaş işleme için en yüksek rijitliği ve torku sağlar. Bu üç sistem arasındaki seçim, mutlak anlamda hangisinin "en iyi" olduğu ile ilgili değil, hangi geometrinin sizin spesifik iş mili konikliğinize, kesme kuvvetlerinize ve tolerans gereksinimlerinize en uygun olduğu ile ilgilidir. Dongguan'da yirmi yıllık CNC işleme deneyimine sahip bir üretici olarak, tek bir sistemde standardize olan atölyelerin genellikle verimlilik kaybettiğini gözlemledik; optimal strateji, pens tipini operasyonun kritikliğiyle eşleştirmeyi içerir.

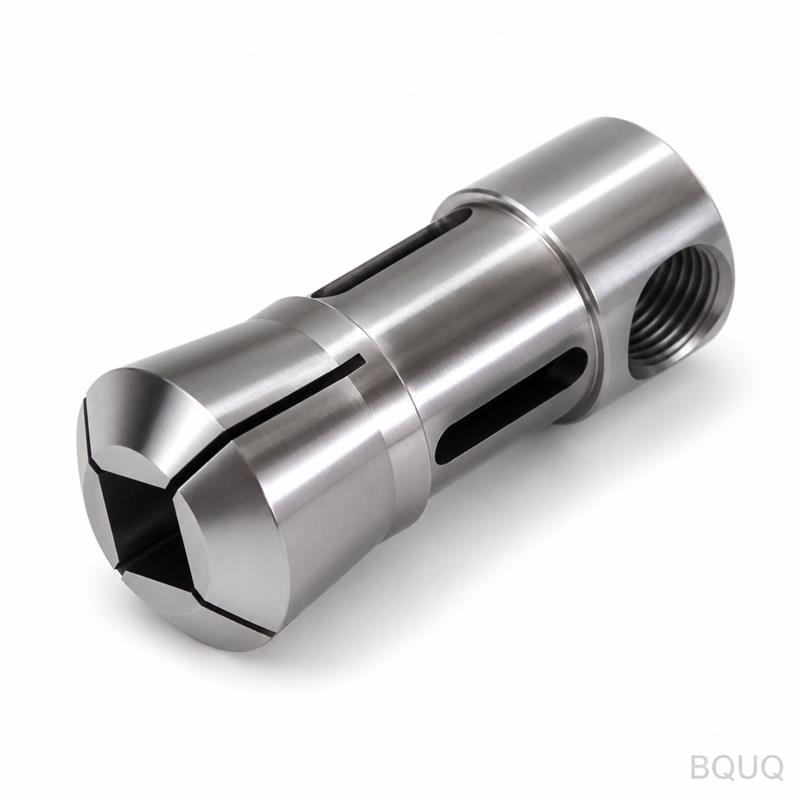

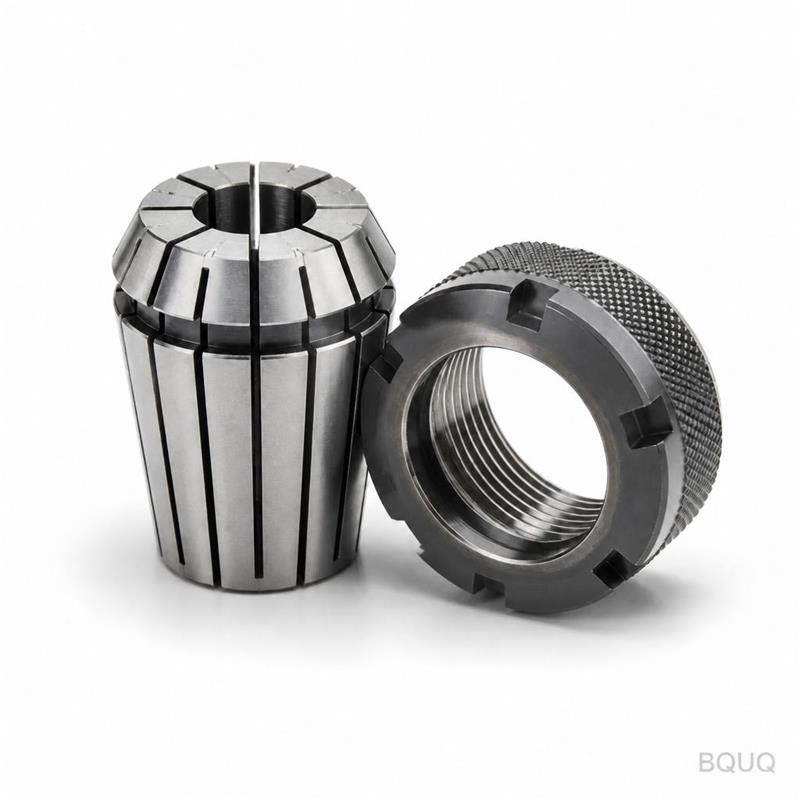

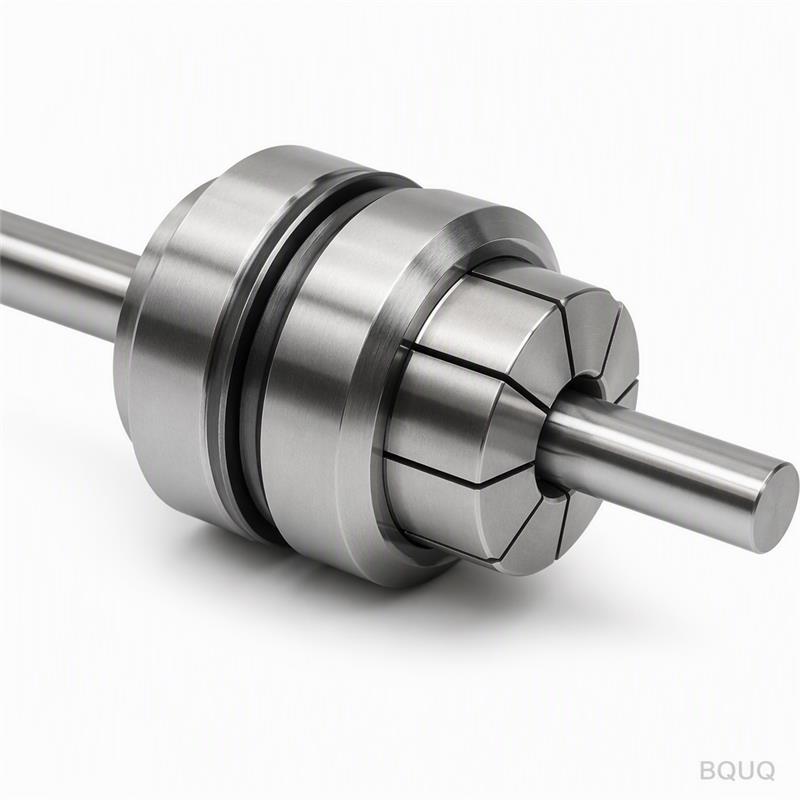

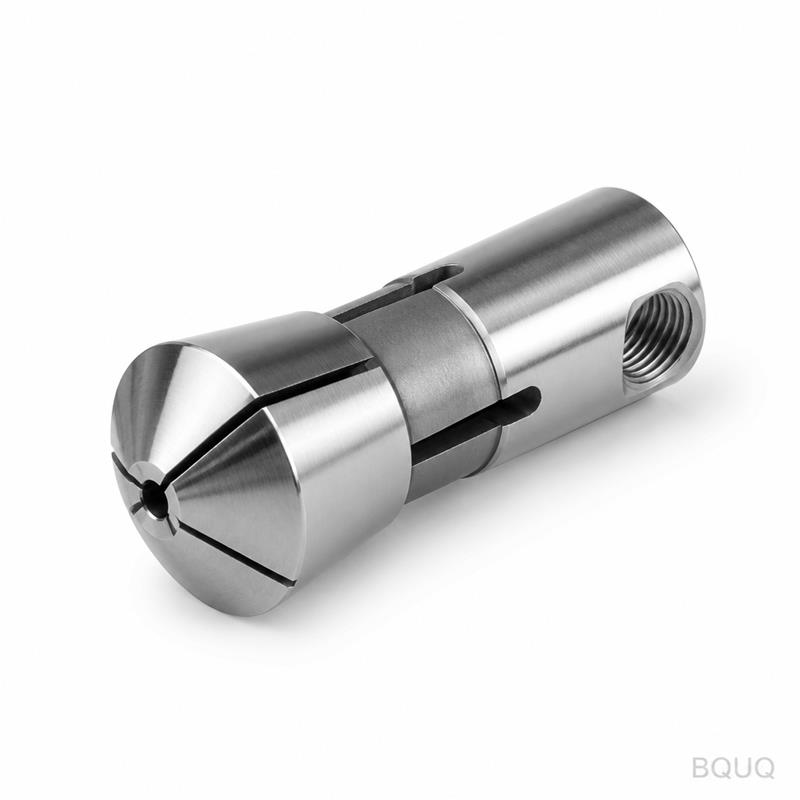

ER Pensli Aynalar Doğruluk ve Maliyet Açısından Nasıl Performans Gösterir?
DIN 6499 standartlarına tabi olan ER pens sistemleri, 8 derecelik yarıklı konik açılarıyla tanımlanır. Bu tasarım, daha küçük boyutlar (ER11, ER16) için yaklaşık 1mm ve daha büyük boyutlar (ER32, ER40) için 1,5mm'ye kadar bir sıkıştırma aralığı sağlar. Kaliteli bir ER pensli ayna için standart salgı doğruluğu, burundan 4xD ölçülen pens burnunda 0,01mm ila 0,015mm'dir. Ancak, hassas taşlanmış "ER UP" (ultra hassas) penslerle bu değer 0,005mm'ye kadar iyileştirilebilir. Maliyet açısından, saygın bir Tayvanlı veya Çinli üreticiden standart bir ER32 pensli ayna gövdesi 25 ila 60 ABD Doları arasında değişirken, tek tek ER32 penslerin her biri 3 ila 12 ABD Doları arasındadır. Birincil sınırlama doğruluk değil, kavrama torkudur; 8 derecelik açı yüksek radyal kuvvetler oluşturur ancak daha dik koniklere kıyasla daha düşük eksenel sıkma kuvveti sağlar.
TG Pensli Aynaları Finisaj Operasyonları İçin Üstün Kılan Nedir?
"Tight-Grip" veya "High-Grip" pensler olarak da bilinen TG pensler, 12 derecelik bir konik açı kullanır ve çok daha uzun kavrama uzunluğu ile karakterize edilir. Bu uzatılmış uzunluk, takım şaftı ile daha geniş bir temas yüzey alanı sağlar ve bu da ER penslerde eksik boyutlu şaftları kavrarken görülen "çan ağzı" etkisini önemli ölçüde azaltır. Bir TG pensin salgı doğruluğu tipik olarak 0,005mm ila 0,008mm'dir ve standart ER penslerden sürekli olarak daha iyi performans gösterir. Temel teknik avantaj, pensin tüm kavrama aralığı boyunca salgı değişiminin azalmasıdır; bir TG pens, nominalden 0,1mm daha küçük bir şaftı kavrarken bile doğruluğu korurken, bir ER pens eşmerkezliliği kaybeder. Bunun karşılığında, TG penslerin kapanması için daha fazla eksenel kuvvet gerekir ve bu da sürtünmeyi azaltmak için genellikle bilyalı rulman tasarımı kullanan özel bir somun gerektirir. Sonuç olarak, TG aynalar daha ağır ve daha pahalıdır; ayna gövdeleri 80 ila 150 ABD Doları ve pensler her biri 15 ila 30 ABD Doları arasında fiyatlandırılır.
Ağır Hizmet Frezeleme İçin Neden SK Pensli Aynaları Seçmelisiniz?
Alman standardı DIN 69893'e göre tasarlanan SK pensli aynalar, dik bir 30 derecelik konik açıya sahiptir. ER ve TG'den temel fark budur: daha dik açı, sıkma kuvvetinin daha fazlasını radyal genişleme yerine eksenel sıkma kuvvetine dönüştürür. Sonuç, genellikle eşdeğer bir ER sisteminin iki katı olan önemli ölçüde daha yüksek bir kavrama torkudur. Örneğin, standart bir ER40 pensli ayna yaklaşık 100-120 Nm tork iletebilirken, bir SK40 ayna 250-300 Nm'yi kaldırabilir. Bu, SK pensleri 12mm çapın üzerindeki karbür parmak frezeler ve takım çekilmesinin birincil arıza modu olduğu sertleştirilmiş çeliklerin işlenmesi için tercih edilen seçenek haline getirir. SK sisteminin rijitliği ayrıca titreşimin üstün sönümlenmesini sağlar, bu da yüzey kalitesini iyileştirir ve takım ömrünü uzatır. Bununla birlikte, SK pensler çok sınırlı bir kavrama aralığına sahiptir (tipik olarak boyut başına sadece 0,1mm), bu da atölyelerin bir ER sistemiyle aynı aralığı kapsamak için daha fazla pens boyutu stoklaması gerektiği anlamına gelir. SK pens başına maliyet de daha yüksektir ve 20 ila 45 ABD Doları arasında değişir.
İş Atölyesi Esnekliği İçin En İyi Kavrama Aralığını Hangi Pensli Ayna Sunar?
Takım çaplarını sık sık değiştiren iş atölyeleri için ER sisteminin geniş kavrama aralığı rakipsizdir. Örneğin bir ER32 pens, her biri 1mm aralık kapsayan yalnızca 20 penslik bir set kullanarak 2mm ila 20mm arasındaki şaft çaplarını kavrayabilir. Buna karşılık, bir TG sistemi doğruluk avantajını korumak için 0,5mm aralıklı pensler gerektirir ve bir SK sistemi neredeyse tam boyutlandırma gerektirir. Pratik etki, envanter maliyeti ve değişim süresidir. Komple bir ER32 seti (20 parça) yaklaşık 150 ABD Doları tutarken, aynı aralık için karşılaştırılabilir bir TG seti (26 parça) yaklaşık 500 ABD Doları ve bir SK seti 800 ABD Dolarının üzerinde olacaktır. Takım değişimlerinin sık olduğu üretim serilerinde, ER sistemi, operatörün standart olmayan bir şaft boyutu için belirli bir pens bulması gerekmediğinden kurulum süresini azaltır. Standart pens somunu ayrıca daha hızlı elle sıkmaya izin verirken, TG ve SK genellikle önerilen sıkma kuvvetini elde etmek için bir tork anahtarı gerektirir.
Takım Salgısı Bu Sistemlerde Yüzey Kalitesini ve Takım Ömrünü Nasıl Etkiler?
Salgı ile işleme performansı arasındaki ilişki doğrusal değildir. 0,01mm TIR (Toplam Gösterge Okuması) ile çalışan bir takım, 0,02mm TIR ile çalışandan yaklaşık %20 daha uzun takım ömrüne sahip olacaktır. Daha kritik olarak, bir finisaj pasosunda, salgıdaki 0,01mm'lik bir artış, işlenen parçadaki yüzey pürüzlülüğünde (Ra) doğrudan 0,01mm'lik bir artışa dönüşür. BQUQ'daki testlerimizde, 10mm karbür parmak freze ile 12.000 RPM'de ve 0,05mm radyal temasta şunları ölçtük: bir SK pens ile (0,003mm salgı) Ra 0,4 mikrometreydi; bir TG pens ile (0,006mm salgı) Ra 0,55 mikrometreydi; ve standart bir ER pens ile (0,012mm salgı) Ra 0,8 mikrometreydi. 15.000 RPM'nin üzerindeki yüksek hızlı işleme (HSM) uygulamaları için, pens somununa etki eden merkezkaç kuvveti bir ER sisteminin genişlemesine neden olarak salgıyı dinamik olarak artırabilir. Hem TG hem de SK sistemleri, bu etkiyi azaltan daha düşük kütleli somunlarla tasarlanmıştır ve bu da onları yüksek iş mili hızlarında daha stabil hale getirir.
Bu Penslerin Üretimi İçin Maliyet ve Teslim Süresi Farkları Nelerdir?
Üretim karmaşıklığı doğrudan fiyatı ve teslim süresini belirler. ER pensler tornalama, yarık açma ve ısıl işlem ile üretilir ve parça başına işlem süresi yaklaşık 10 dakikadır. TG pensler, sıkı toleransı elde etmek için iç delikte ek bir hassas taşlama adımı gerektirir ve bu da parça başına 5 dakika ekler. SK pensler ise özel profil taşlama gerektirir ve genellikle iki parçalı bir montaj (gövde ve burç) içerir; bu da üretim süresini parça başına yaklaşık 20 dakikaya ikiye katlar. Dongguan tesisimizde, standart ER pensler stoktan temin edilebilir ve özel boyutlar için teslim süresi 3 gündür. TG pensler tipik olarak 7 gün gerektirirken, SK pensler özel taşlama taşları ve muayene ekipmanı ihtiyacı nedeniyle 10-14 gün gerektirebilir. Aşağıdaki tablo, doğrudan karşılaştırma için temel teknik özellikleri özetlemektedir.
| Özellik | ER Pens (DIN 6499) | TG Pens (Tight-Grip) | SK Pens (DIN 69893) |
| Konik Açı | 8 derece | 12 derece | 30 derece |
| Standart Salgı (TIR) | 0,010 - 0,015 mm | 0,005 - 0,008 mm | 0,003 - 0,005 mm |
| Boyut Başına Kavrama Aralığı | 1,0 mm | 0,5 mm | 0,1 mm |
| Maks. Kavrama Torku (ER32 vs TG30 vs SK40) | 80 - 120 Nm | 120 - 180 Nm | 250 - 300 Nm |
| Tipik Ayna Gövde Fiyatı | 25 - 60 ABD Doları | 80 - 150 ABD Doları | 120 - 250 ABD Doları |
| Tipik Pens Fiyatı | 3 - 12 ABD Doları | 15 - 30 ABD Doları | 20 - 45 ABD Doları |
| Önerilen Maks. RPM | 15.000 RPM | 20.000 RPM | 25.000 RPM |
| En İyi Uygulama | Genel frezeleme, delme | Finisaj, raybalama | Ağır kaba talaş, büyük takımlar |
ER'den TG veya SK Sistemlerine Ne Zaman Yükseltmelisiniz?
Yükseltme kararı pazarlama iddialarına değil, verilere dayanmalıdır. Muayene raporlarınız salgı kaynaklı takım aşınmasının sıkı toleranslı özelliklerde (+/- 0,01mm altı) boyutsal sapmaya neden olduğunu gösterdiğinde ER'den TG'ye yükseltmelisiniz. Bu, kalıp ve maça finisajında yaygındır. Takım çapının %50'sinden daha büyük bir radyal temasla kesimlerde takım çekilmesi yaşadığınızda veya 16mm'den büyük çaplı takımlar kullandığınızda SK'ye yükseltmelisiniz. Bir diğer kritik gösterge titreşimdir; 8.000 RPM'nin altındaki iş mili hızlarında iş parçasında titreşim izleri görürseniz, bir ER sisteminin rijitliği yetersiz olabilir. Havacılık müşterilerimiz için tipik olarak titanyum ve Inconel kaba talaş işleme için SK, son finisaj pasoları için TG ve delme ve kılavuz çekme gibi tüm ikincil operasyonlar için ER öneriyoruz. Bu kademeli yaklaşım, takım maliyetini performans gereksinimlerine göre optimize eder.
Bu Pensli Aynalar İçin Uygun Bakım Prosedürü Nedir?
Sistemden bağımsız olarak, erken arızanın 1 numaralı nedeni kirlenmedir. Pens koniğindeki veya ayna deliğindeki kir veya soğutma sıvısı kalıntısı, pensin yanlış oturmasına neden olarak salgıyı 0,005mm veya daha fazla artırır. Her takım değişiminden önce konik yüzeyleri bir solvent ve tiftiksiz bir bezle temizlemelisiniz. İkinci kritik faktör sıkma torkudur. ER pensler için aşırı sıkma, pensin kırılmasına veya ayna gövdesinin deforme olmasına neden olur. Bir ER32 somun için önerilen tork 70-80 Nm'dir. TG pensler için tork, daha dik konik nedeniyle tipik olarak 90-110 Nm daha yüksektir. SK pensler genellikle genellikle 120 Nm olan belirli bir hidrolik veya mekanik ön yük gerektirir. Somun aşınmasını önlemek için her zaman kalibre edilmiş bir tork anahtarı kullanın, asla bir lokma anahtar çubuğu kullanmayın. Son olarak, pens yarıklarını aşınma açısından inceleyin; yarıklar pensin daha fazla sıkışamayacağı bir noktaya kadar kapandıysa, pens yıpranmıştır ve değiştirilmelidir.
SSS
Doğruluğu Korumak İçin Pensleri Ne Sıklıkla Değiştirmeliyim?
Pensleri her 500 takım değişiminden sonra kavrama yüzeyi ve konik üzerindeki aşınma açısından incelemelisiniz. Yeni, hassas taşlanmış bir test çubuğunda 0,015mm'yi aşan bir salgı ölçerseniz pensi değiştirin. Çoğu atölye, kaliteli bir pensin doğruluk bozulmadan önce 2.000 ila 3.000 döngü dayandığını bulur, ancak pens eksik boyutlu şaftlarda kullanılırsa bu sayı önemli ölçüde düşer.
ER Pensleri Bir TG Ayna Gövdesinde Kullanabilir miyim?
Hayır, sistemler mekanik olarak uyumsuzdur. Konik açılar farklıdır (8 derece vs. 12 derece) ve tutma somunlarındaki diş adımı farklıdır. Bir ER pensi bir TG somununa zorlamaya çalışmak her iki bileşene de zarar verir ve yanlış sıkma nedeniyle ciddi bir güvenlik tehlikesi oluşturur.
20.000 RPM Üzerindeki Yüksek Hızlı İşleme İçin Hangi Pens Sistemi En İyisidir?
20.000 RPM üzerinde sürekli çalışma için SK pensler, daha düşük kütleli somunları ve dengeli tasarımları nedeniyle en güvenli seçimdir. Standart ER pensler bu hızlarda aşırı ısı ve titreşim üretebilir. ER sistemini kullanmanız gerekiyorsa, tipik olarak 25.000 RPM maksimum hız derecesine sahip olan ancak hassas dengelenmiş somunların kullanılmasını gerektiren yüksek hızlı çalışma için derecelendirilmiş dengeli ER pensli aynalar satın almanız gerekir.
Penslerin Isıl İşlemi Performanslarını Nasıl Etkiler?
Pensler tipik olarak gövde için 44-48 HRC ve kavrama alanı için 58-62 HRC sertliğine getirilir. Diferansiyel sertlik, kavrama yüzeyinin aşınmaya dirençli kalmasını sağlarken gövdenin esnekliğini korumasını sağlar. Kötü ısıl işlem, zamanla pens gevşemesine yol açarak kavrama kuvveti kaybına ve artan salgıya neden olur. Her zaman sertlik sertifikası sağlayan üreticilerden pens satın alın.
ER, TG ve SK Arasındaki Balans Kalitesi Farkı Nedir?
Standart ER pensli aynalar 10.000 RPM'de G6.3'e göre dengelenmiştir ve bu genel frezeleme için yeterlidir. Hassas dengelenmiş ER aynalar G2.5 elde edebilir. TG aynalar tipik olarak 15.000 RPM'de G2.5 balans kalitesiyle üretilir. SK aynalar, simetrik tasarımları ve daha düşük somun kütleleri nedeniyle 25.000 RPM'de G1.0 elde edebilir ve bu da onları grafit veya alüminyum işlemede ultra yüksek hızlı iş milleri için tek seçenek haline getirir.
Sonuç
Doğru takım tutucu pensli aynayı seçmek, parça başına işleme maliyetinizi doğrudan etkileyen bir karardır. Esnekliğin çok önemli olduğu genel amaçlı işler için ER sisteminin düşük m
