Mağazalar 2024'te ER Penselerin Salgısını Neden Daha Yakından Takip Ediyor?

Doğrudan cevap şu: Atölyeler, ER pensenin salgısını (runout) daha yakından takip ediyor çünkü modern yüksek hızlı işleme (HSM) ve sıkı toleranslı havacılık ile medikal sözleşmeler bunu gerektiriyor. Kabul edilebilir salgı eşikleri, geleneksel 0,005 mm'den 0,002 mm'nin altına düştü. Bu değişim, salgının takım ömrü (60%'a varan azalma), yüzey kalitesi (Ra değerlerinde 0,4 µm veya daha fazla bozulma) ve iş mili rulman ömrü üzerindeki ölçülebilir etkisinden kaynaklanmaktadır. Sonuç olarak, hassas üreticiler periyodik değişim programlarından durum bazlı izlemeye geçiyor; her kurulumda eşmerkezliliği doğrulamak için lazer takım ayarlayıcıları ve hidrolik genleşme penseleri kullanıyorlar.

Bir ER Pens Tutması Gereken Tam Salgı Toleransı Nedir?

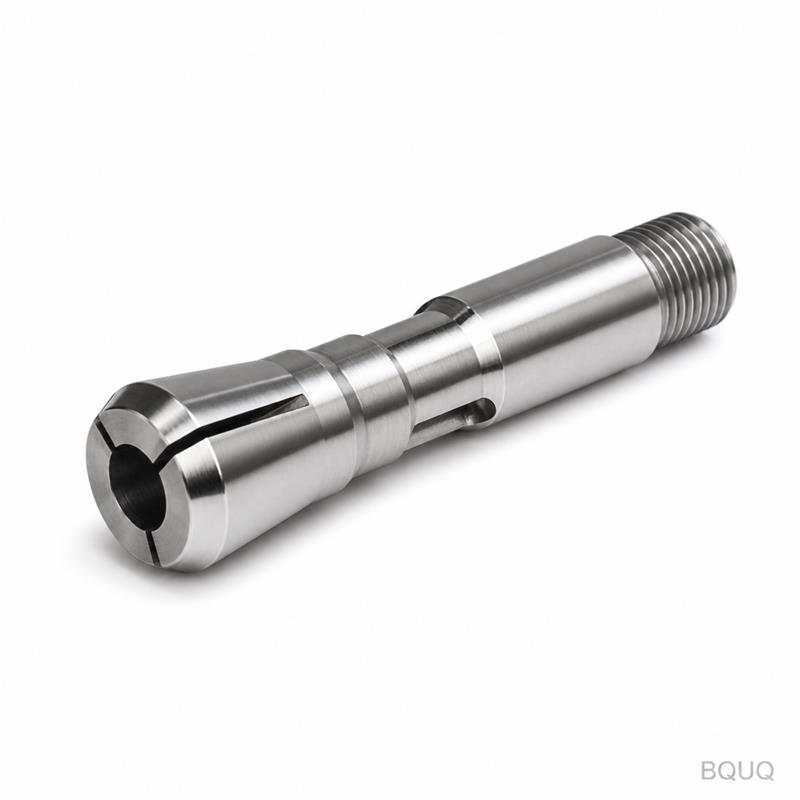

Yeni ve yüksek kaliteli bir ER pens (ER16, ER25, ER32), pens yüzeyinden 10 mm mesafede ölçüldüğünde pens burnunda 0,005 mm (0,0002 inç) veya daha iyi bir TIR (Toplam Gösterge Salgısı) tutmalıdır. Ancak kritik ölçüm, pens yüzeyinden 30-50 mm uzakta olabilen "kesici kenardadır"; burada iyi bir kurulum, konikliğin sağlamlığı sayesinde hala 0,008-0,010 mm TIR korumalıdır. Karşılaştırma için, standart bir hidrolik pens 0,003 mm tutarken, bir ısıyla daralan tutucu 0,002 mm'ye ulaşır. Daha sıkı kontrole doğru itici güç, 15.000 RPM'de salgıdaki 0,010 mm'lik bir artışın takım ömründe %20'lik bir azalmaya ve gözle görülür bir titreme izi artışına neden olabilmesidir.

Bir ER Pens Yaşlandıkça Salgı Ne Kadar Bozulur?

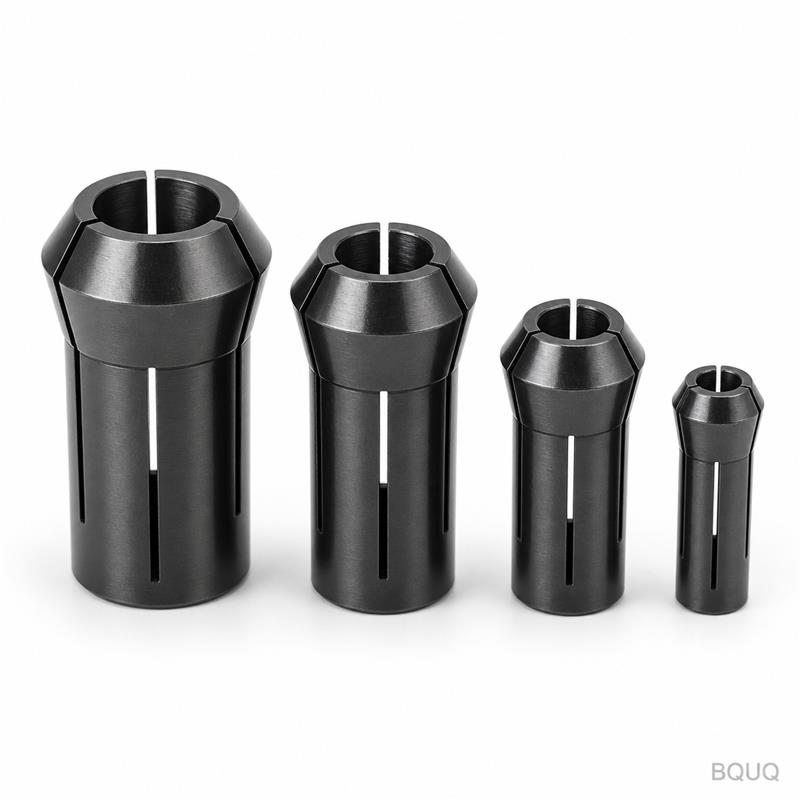

BQUQ test laboratuvarımızdan elde edilen ampirik veriler, yeni bir ER32 pensin 500 takım değişiminden sonra sıkma doğruluğunun yaklaşık %30-40'ını kaybedeceğini ve TIR'ın 0,005 mm'den 0,007-0,008 mm'ye çıkacağını göstermektedir. 1.500 döngüden sonra salgı 0,012 mm'yi aşabilir ve pens yuvaları yorulma nedeniyle elastik hafızalarını kaybeder. Birincil bozulma mekanizmaları yuva aşınması (yuvalar 0,02-0,03 mm genişler), konik yüzey sürtünme korozyonu (mikro kaynaklara neden olur) ve tam kapanmayı engelleyen kirletici girişidir. Testlerimiz, burundaki TIR 0,008 mm'yi aştığında veya sıkma deliği serbest bırakıldıktan sonra nominal boyutuna 0,015 mm'den fazla geri dönmediğinde bir pensin emekliye ayrılması gerektiğini göstermektedir.

Salgı Neden Beş Yıl Öncesine Göre Şimdi Daha Önemli?

Birincil neden, endüstrinin sertleştirilmiş malzemeleri (45-60 HRC) ve Inconel'i işlemeye geçmesidir; burada 0,005 mm'lik bir salgı, her kanalda eşit olmayan bir talaş yükü oluşturarak erken kenar çatlamasına yol açar. İkincisi, modern CNC iş milleri 20.000-30.000 RPM'de çalışır; bu hızlarda merkezkaç kuvveti herhangi bir dengesizliği büyütür ve takım ucundaki 0,005 mm'lik bir salgı, 8.000 RPM'dekinden 3-4 kat daha yüksek bir titreşim genliğine dönüşür. Üçüncüsü, otomotiv ve elektronik sektörleri artık üretimde Ra 0,4 µm veya daha iyi yüzey kalitesi talep ediyor; bu da aşınmış bir pens ile tutarlı bir şekilde korunması imkansızdır. Son olarak, Endüstri 4.0 veri kaydı, proses yetenek indekslerinin (Cpk) 1,67'yi aşmasını gerektirir; salgıdaki 0,005'ten 0,007 mm'ye bir kayma, Cpk'yı 1,33'ün altına düşürebilir ve tüm bir partinin reddedilmesini tetikleyebilir.

Hangi Salgı Ölçüm Yöntemi En Etkilidir?

Üretim ortamları için en etkili yöntem, temassız bir takım ayarlayıcı (örn., Zoller veya Blum) ile statik lazer ölçümüdür; bu, 30 saniyeden kısa sürede ±0,001 mm tekrarlanabilir bir okuma verir. Proses içi doğrulama için, 0,0005 mm (0,5 µm) bölmeli bir komparatör hala standarttır, ancak operatör becerisi gerektirir ve paralaks hatasına eğilimlidir. Yeni penslerin kalifikasyonu için kullanılan en titiz yöntem, kapasitif yer değiştirme sensörlü bir iş mili üzerinde dinamik testtir; salgı 1.000 RPM ve 10.000 RPM'de ölçülür. Aşağıdaki veri tablosu, pens burnundan 20 mm mesafede ölçülen farklı takım tutma yöntemleri için tipik salgı değerlerini özetlemektedir:

Bir Atölye Pens Salgısını Ne Sıklıkla Doğrulamalıdır?

Yüksek karışımlı, düşük hacimli işler yapan atölyeler için doğrulama, takım başına 10 saniye süren hızlı bir ölçüm için itmeli lazer ayarlayıcı kullanılarak her takım değişiminde yapılmalıdır. 7/24 yüksek hacimli üretim yapanlar için salgı, her 200 takım değişiminde veya her 8 saatlik iş mili süresinde, hangisi önce gelirse, kontrol edilmelidir. BQUQ tesisimizde 3 kademeli bir sistem uyguluyoruz: Kademe 1 (günlük) pens burnu konikliğini geçer/kalır mastarı ile kontrol eder; Kademe 2 (haftalık) bir test mili üzerinde TIR'ı ölçer; Kademe 3 (aylık) tam sökme, ultrasonik temizlik ve yuva genişliğinin pim mastarı ile yeniden ölçümünü yapar. Bu program, takım kırılma oranımızı %22 azalttı ve ortalama yüzey kalitemizi 0,15 µm Ra iyileştirdi.

Düzenli Temizlik Salgı Bozulmasını Tersine Çevirebilir mi?

Temizlik, yalnızca bozulma kirlenmeden (talaş, soğutma sıvısı kalıntısı veya kurumuş kesme sıvısı) kaynaklanıyorsa, bir pensi neredeyse yeni salgı değerine döndürebilir; bu da TIR'a 0,003-0,005 mm ekleyebilir. Doğru bir temizlik prosedürü, pH nötr bir çözücüde 10 dakika ultrasonik temizlik, ardından hava ile kurutma ve konikliğe ile yuvalara hafif bir iş mili yağı (ISO VG 10) uygulanmasını içerir. Ancak temizlik, yuvaların plastik deformasyonunu veya iç delikteki aşınmayı düzeltemez; pens aşırı sıkılmışsa (ER32 için önerilen 70-90 Nm torkun üzerinde), yuvalar kalıcı olarak açılır ve hiçbir temizlik eşmerkezliliği geri getirmez. Deneyimlerimize göre, düşürülen veya darbe alan bir pens, koniklik 0,010 mm'den fazla bozulacağı ve eşit olmayan sıkma basıncı oluşturacağı için derhal hurdaya ayrılmalıdır.

Salgıyı Görmezden Gelmenin Maliyet Etkileri Nelerdir?

Salgıyı görmezden gelmenin doğrudan bir finansal denklemi vardır: TIR'daki 0,005 mm'lik bir artış tipik olarak takım ömrünü %30-50 azaltır; bu, parmak frezelere ayda 2.000 $ harcayan bir atölye için takım maliyetlerinde ayda ekstra 600-1.000 $ anlamına gelir. Ayrıca, salgının neden olduğu boyutsal bir sapma nedeniyle hurdaya ayrılan tek bir parça (örn., 0,010 mm büyük bir delik), yeniden işleme süresi hariç malzeme ve işçilik olarak 50-200 $'a mal olabilir. Bir iş mili için, 0,010 mm salgılı bir takımla uzun süre çalışmak rulman aşınmasını %40 artırır ve 3-4 yıl yerine her 12-18 ayda bir 3.000-5.000 $'a mal olan bir iş mili yeniden yapılandırmasına yol açar. Bu nedenle endüstri trendi kestirimci bakıma doğrudur: tork anahtarları kullanmak (aşırı sıkmayı önlemek için), çift açılı pensler kullanmak (standart tek açılı penslere kıyasla salgıyı %50 azaltır) ve takım yönetim yazılımında bir "pens ömrü günlüğü" uygulamak.

SSS Bölümü

Daha Yüksek Bir ER Pens Numarası (örn., ER40 vs ER16) Daha Kötü Salgıya mı Sahiptir?

Evet, genel olarak. Bir ER16 pens 0,003-0,005 mm salgı tutarken, bir ER40 pens tipik olarak daha büyük geometri ve artan kütle nedeniyle 0,008-0,010 mm tutar. Daha büyük sıkma çapı ayrıca daha fazla termal genleşme anlamına gelir ve bu da çalışma sıcaklığında salgıyı ek 0,002 mm artırabilir.

Aşınmış Konikli Bir Pens Kullanarak Daha Küçük Saplı Bir Takım Tutabilir miyim?

Hayır, bunu asla yapmamalısınız. Aşınmış bir konik, iş mili burnunun önünde bir boşluk oluşturur ve pensin yük altında esnemesine neden olur; bu da salgıyı 0,015 mm'nin üzerine çıkarır ve işleme sırasında takımı tutucudan çekebilir. Takım sapı çapıyla tam olarak eşleşen bir pens kullanın.

Bir ER Pens için Maksimum Takım Sapı Toleransı Nedir?

Takım sapı h6 toleransına göre taşlanmalıdır (örn., 10 mm sap için 10.000 mm ila 9.991 mm). Sap 0,010 mm'den fazla küçükse, pens tüm çevreyi kavrayamaz ve salgı 0,005-0,010 mm artarak titreşime neden olur.

ER Pens'i Temizlemek Yerine Ne Zaman Değiştirmeliyim?

Temizlikten sonra burundaki TIR 0,008 mm'yi aşarsa, yuvalarda çatlak veya kırık varsa veya iç delikte görünür bir "çan ağzı" şekli varsa pensi derhal değiştirin. Ayrıca, pens bir iş mili çarpmasına maruz kaldıysa, görünüşü iyi olsa bile koniklik bozulacağı için değiştirin.

Soğutma Sıvısı Basıncı Salgıyı Nasıl Etkiler?

Yüksek soğutma sıvısı basıncı (70 bar üzeri), pens yuvalarına soğutma sıvısı iterek pensi hafifçe açan ve salgıyı 0,002-0,003 mm artıran hidrolik bir etki yaratabilir. Bunu azaltmak için contalı pensler (O-ringli) kullanın veya küçük çaplı takımlar kullanırken soğutma sıvısı basıncını düşürün.

Bir Tork Anahtarı Doğru Salgıyı Garanti Edebilir mi?

Bir tork anahtarı, yuva deformasyonunu önleyen tutarlı sıkma kuvveti sağlar, ancak salgı doğruluğunu garanti etmez. Salgı öncelikle pensin iç geometrisine ve ölçü uzunluğu boyunca 0,002 mm içinde olması gereken takım sapı düzlüğüne bağlıdır.

Pens Muayenesinde Salgı ve TIR Arasındaki Fark Nedir?

Salgı, takım ekseninin iş mili ekseninden sapmasıdır; TIR (Toplam Gösterge Salgısı) ise bu sapmanın, bir komparatördeki maksimum eksi minimum okuma olarak ifade edilen ölçülen değeridir. Pratikte, bir spesifikasyon "salgı 0,005 mm" dediğinde, TIR'ın 0,005 mm olduğu anlamına gelir.

Sonuç olarak, ER pens bakımında daha sıkı salgı takibine yönelik trend geçici bir heves değil, yüksek hızlı işleme ekonomisine ve katı kalite gereksinimlerine doğrudan bir yanıttır. Yapılandırılmış bir doğrulama programı uygulayarak, hassas taşlanmış pensler kullanarak ve aşınmış birimleri 0,008 mm TIR eşiğinde değiştirerek, atölyeler %30 takım ömrü uzatması ve hurda oranında ölçülebilir bir azalma elde edebilir. Mühendislik mantığı açıktır: salgı statik bir özellik değil, kullanımla bozulan bir durumdur ve yalnızca yakından izlenerek bir üretici proses kontrolünü ve karlılığını koruyabilir.
