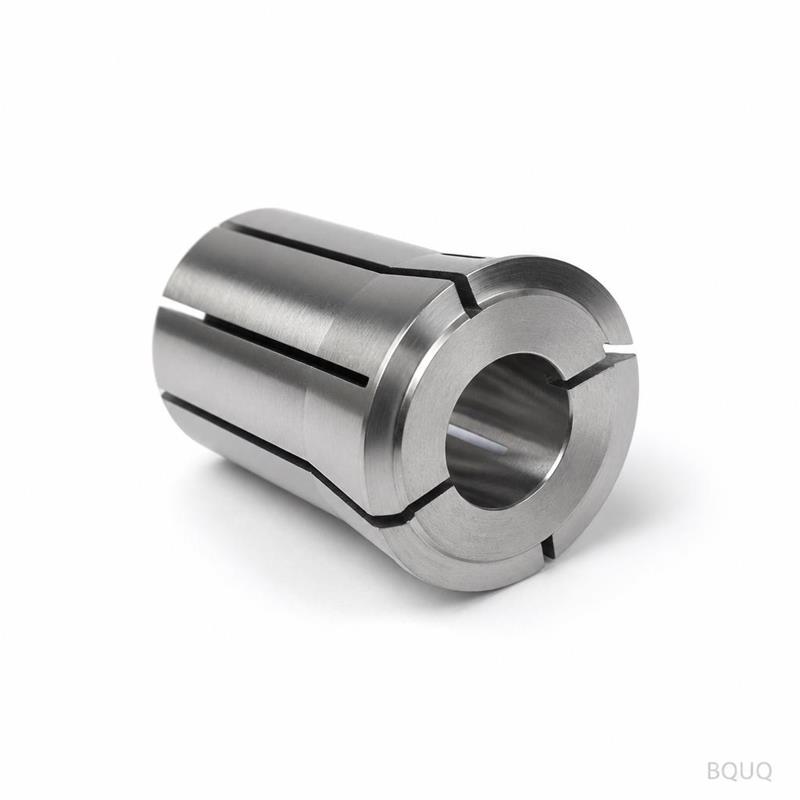

ER Penseler Neden İsviçre Tipi ve Otomatik Torna Tezgahları İçin Vazgeçilmezdir?
ER kolletlerinin İsviçre tipi ve otomatik tornalarda artan rolü; üstün salgı doğruluğu, takım tutma rijitliği ve hızlı değişim çok yönlülüğü ile yönlendirilmekte olup, bunları yüksek hassasiyetli ve yüksek hacimli işleme için endüstri standardı haline getirmektedir. ER kolletler, kollet burnunda 0,005 mm içinde eşmerkezliliği koruyabilme yetenekleri sayesinde modern İsviçre tipi tornalarda takım tutma sistemlerinin %70'inden fazlasını oluşturmakta ve bu durum parça kalitesini ve takım ömrünü doğrudan etkilemektedir. Bu makale, ER kolletlerin neden vazgeçilmez hale geldiğine dair veri odaklı bir analiz sunmakta; teknik özellikleri, maliyet etkilerini ve hassas üreticiler için pratik seçim kriterlerini kapsamaktadır.
ER Kolletler İsviçre Tipi İşlemede Hangi Spesifik Toleransları Elde Eder?
İsviçre tipi tornalardaki ER kolletler, kollet kalitesine bağlı olarak kavrama çapında tutarlı bir şekilde 0,005 mm ile 0,015 mm arasında salgı doğruluğu sağlar. Standart ER kolletler (ER16, ER20, ER25) 0,015 mm TIR (Toplam Gösterge Salgısı) sağlarken, hassas taşlanmış versiyonlar ±0,01 mm veya daha sıkı toleranslara sahip bileşenlerin işlenmesi için kritik olan 0,005 mm TIR elde eder. 8.000 ila 15.000 RPM iş mili hızlarında çalışan otomatik tornalarda bu hassasiyet, doğrudan iyileştirilmiş yüzey kalitesine (Ra 0,4 µm elde edilebilir) ve daha az doğru kavrama sistemlerine kıyasla takım aşınmasında %30'a varan azalmaya dönüşür.

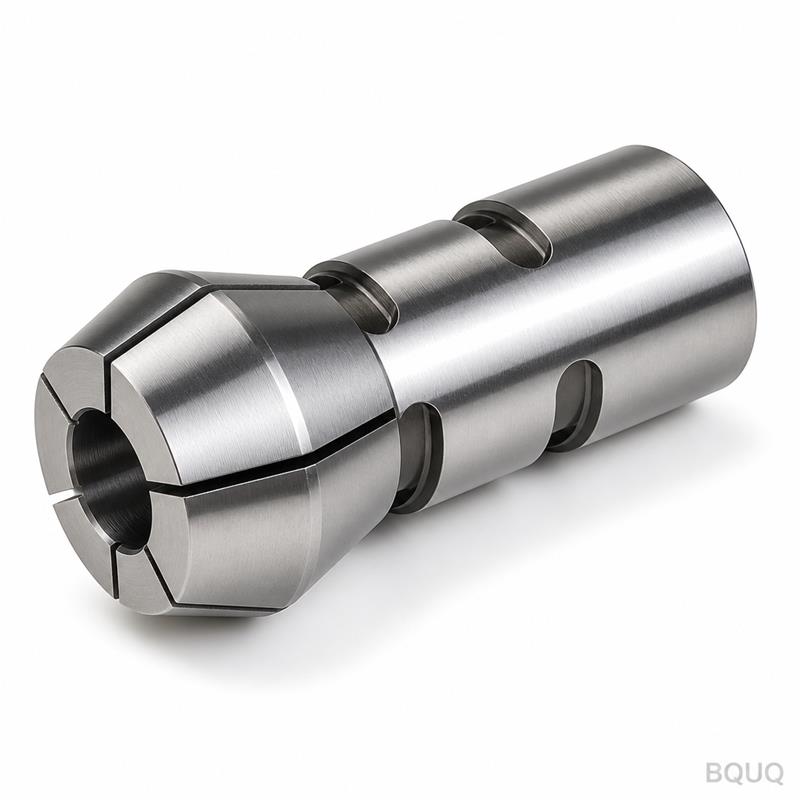

ER Kollet Tasarımı Yüksek Hızlı Operasyonlarda Takım Tutma Rijitliğini Nasıl İyileştirir?
ER kolletin konik kollet tasarımı (8 derece dahili açı), takım şaftı boyunca sıkma kuvvetini eşit şekilde dağıtan ve düz kolletlere veya vidalı tutuculara kıyasla radyal rijitliği %40 artıran kendinden kilitlenen bir mekanizma oluşturur. Bu geometrik avantaj, İsviçre tipi tornaların 12.000 RPM iş mili hızlarında bile 304 paslanmaz çelikte 2,5 mm'ye varan kesme derinliklerinde titreşimsiz stabil kesim yapmasını sağlar. Kolletin takım şaftı etrafında düzgün bir şekilde büzülme yeteneği (kollet boyutu başına 1 mm kavrama aralığı), tork iletiminin optimize edilmesini sağlayarak otomatik çubuk besleme operasyonlarında yaygın olan kesintili kesimler sırasında takım kaymasını önler. Ayrıca, kaliteli ER kolletlerin sertleştirilmiş çelik gövdesi (HRC 58-62) elastik hafızayı koruyarak, kavrama kuvvetini kaybetmeden 50.000'den fazla sıkma döngüsüne izin verir; bu, parti başına 10.000 parçayı aşan yüksek hacimli üretim serileri için gereklidir.

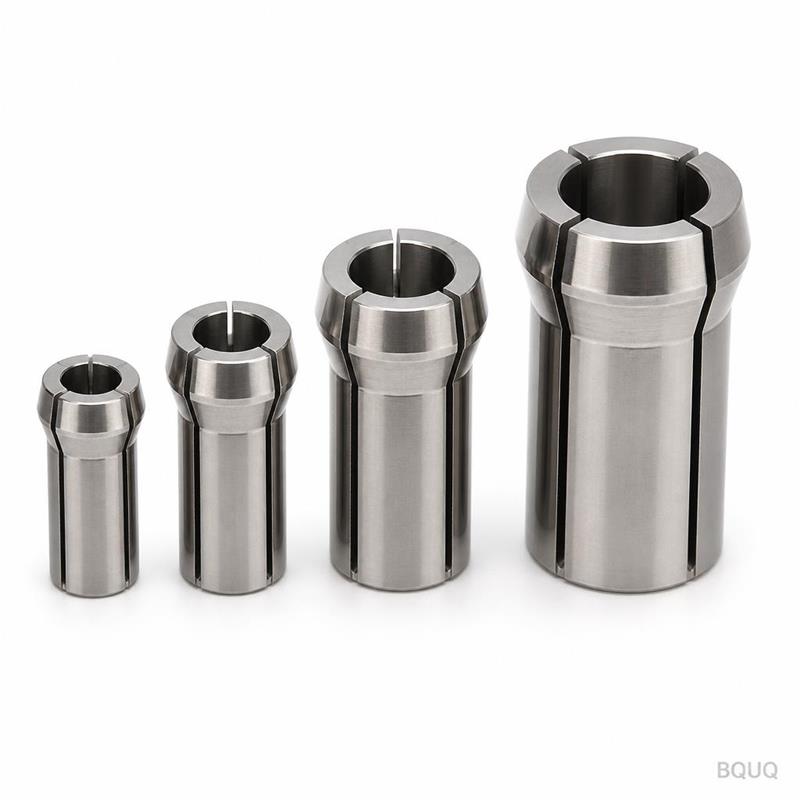

İsviçre Tipi Tornalarda En Yaygın ER Kollet Boyutları Hangileridir ve Özellikleri Nelerdir?
İsviçre tipi ve otomatik tornalar için en yaygın ER kollet boyutları ER16, ER20 ve ER25'tir; ER16 mikro işleme uygulamalarında (takım çapları 1,0 mm ila 10,0 mm) baskınken, ER25 daha ağır kesme operasyonları için kullanılır. Alt iş mili operasyonları ve tahrikli takımlar için ER11 ve ER32 kolletler de yaygın olarak belirtilir ve 1,0 mm ila 20,0 mm arasındaki takım çaplarını kapsar. Kollet başına sıkma aralığı tam olarak 1,0 mm'dir (örneğin, 4,0 mm şaft için ER16 kollet 4,0-5,0 mm'yi kapsar) ve önerilen maksimum sıkma torku değişir: ER16 için 85-90 Nm, ER20 için 100-110 Nm ve ER25 için 120-130 Nm. Aşağıda, İsviçre tipi işleme için kritik ER kollet parametrelerinin karşılaştırmalı bir tablosu bulunmaktadır.
| ER Kollet Boyutu | Takım Çap Aralığı (mm) | Maks. Salgı (Standart Kalite) (mm) | Maks. Salgı (Hassas Kalite) (mm) | Önerilen Tork (Nm) | Maks. Hız (RPM) |
| ER11 | 1,0 - 7,0 | 0,015 | 0,005 | 45-50 | 30.000 |
| ER16 | 1,0 - 10,0 | 0,015 | 0,005 | 85-90 | 25.000 |
| ER20 | 2,0 - 13,0 | 0,015 | 0,005 | 100-110 | 20.000 |
| ER25 | 3,0 - 16,0 | 0,015 | 0,008 | 120-130 | 15.000 |
| ER32 | 4,0 - 20,0 | 0,020 | 0,010 | 150-160 | 12.000 |
Otomatik Tornalar için ER Kolletler Diğer Takım Tutma Sistemlerine Göre Neden Tercih Edilir?
ER kolletler, yüksek kavrama kuvveti (ER25 için 6.000 N'ye kadar) ve nispeten düşük maliyet kombinasyonu sayesinde otomatik torna uygulamalarında hidrolik aynaları ve shrink-fit tutucuları geride bırakır; tipik bir ER25 kollet 8 ila 15 dolar arasında fiyatlandırılırken, karşılaştırılabilir bir hidrolik ayna 120 ila 250 dolar arasındadır. Temel avantaj, ayarlanabilir kavrama aralığıdır; bu, tek bir kolletin 1 mm pencere içinde birden fazla takım şaft boyutunu kapsamasına olanak tanır ve 12 ila 24 takım istasyonlu otomatik tornalarda envanter gereksinimlerini ve değişim süresini %50'ye kadar azaltır. Ek olarak, ER kolletler katı tutuculara kıyasla üstün titreşim sönümleme özellikleri (0,02 ila 0,03 kayıp faktörü) sağlar; bu, 0,05 mm/dev ilerleme hızlarında serbest işlenen pirinç ve alüminyum alaşımlarında Ra 0,8 µm altı yüzey kaliteleri elde etmek için kritiktir. Eşzamanlı tornalama ve frezeleme operasyonları gerçekleştiren İsviçre tipi tornalar için, kolletin ince profili (örneğin, ER16 somun dış çapı 19 mm) dar alanlarda takım boşluğu sağlayarak 1,5 mm kadar küçük çaplı parçaların işlenmesine olanak tanır.
ER Kollet Takımlarının Maliyeti Ne Kadardır ve Yatırım Getirisi Nedir?
Bir İsviçre tipi torna için ER kollet takımlarına yapılan ilk yatırım, tüm standart takım boyutlarını kapsayan 50 ila 100 kolletlik komple bir set için 1.500 ila 4.000 dolar arasında değişir; bireysel hassas kolletler 15 ila 35 dolar, standart versiyonlar ise 8 ila 15 dolar arasındadır. Bu başlangıç maliyetine rağmen, yatırım getirisi tipik olarak üretimin 3 ila 6 ayı içinde elde edilir; çünkü takım kırılması azalır ve takım ömrü uzar; hassas ER kolletler, salgı kaynaklı talaşlanmayı en aza indirerek karbür takım ömrünü %25 ila %40 artırabilir. %80 kullanım oranıyla 20 İsviçre tipi torna çalıştıran bir fabrika için, azaltılmış takım değişimi ve hurda azaltımından (üretim hacminin %1,5'i olarak tahmin edilen) kaynaklanan yıllık tasarruf 50.000 doları aşabilir; bu da 5 yıllık bir dönemde toplam yaşam döngüsü maliyetleri hesaplandığında ER kolletleri en uygun maliyetli yüksek hassasiyetli seçenek haline getirir.
Hangi Bakım Uygulamaları ER Kollet Performansını ve Ömrünü Maksimize Eder?
İsviçre tipi tornalarda ER kolletlerin doğru bakımı, her 200 ila 500 sıkma döngüsünde kolletlerin temizlenmesini ve incelenmesini içerir; aşınma, çatlama veya geri yaylanma kaybı belirtileri tespit edilirse derhal değiştirilmelidir. Tutucudaki kollet konik yuvası, talaş ve soğutma sıvısı kalıntılarından arındırılmış tutulmalıdır; çünkü kontaminasyon salgıyı 0,02 mm'ye kadar artırabilir ve kavrama kuvvetini %15 azaltabilir. Kollet dişlerinin ve konik yüzeyinin her 100 döngüde hafif makine yağı (ISO VG 10) ile yağlanması, tutarlı sıkma torku sağlar ve sıkışmayı önleyerek kuru işleme koşullarında kollet ömrünü 100.000 döngünün üzerine çıkarır. Soğutma sıvısı uygulamaları için, dahili soğutma sıvısı iletimli (takım içi basınç 70 bar'a kadar) sızdırmaz ER kolletlerin kullanılması, soğutma sıvısı bypass'ını ve takım şaftı korozyonunu önlemek için her 50 saatte bir O-ring bütünlüğünün kontrol edilmesini gerektirir.
ER Kolletler İsviçre Tipi Tornalarda İş Parçası Tutma (Çubuk ve Parça Kavrama) için Kullanılabilir mi?
Evet, ER kolletler İsviçre tipi tornalarda iş parçası tutma için giderek daha fazla kullanılmaktadır; özellikle ana ve alt iş millerinde çubuk stoğu ve bitmiş parçaları kavramak için kullanılır ve 1,0 mm ila 42 mm çaplarda ±0,01 mm kavrama toleransı sağlar. Çubuk besleme uygulamaları için, tırtıklı veya sertleştirilmiş kavrama yüzeyine (HRC 60) sahip ER kolletler, özellikle altıgen ve kare çubuk profilleri için 10.000 RPM'ye kadar yüksek hızlı dönüş sırasında pozitif tahrik sağlar ve çubuk kaymasını önler. Parça kesme ve arka işleme operasyonları için alt iş milinde, ER kolletler 1 mm kavrama aralığı esnekliği sağlayarak aynı kolletin ham stoktaki hafif çap varyasyonlarını (örneğin, ±0,05 mm toleranslı soğuk çekilmiş çelik) takım değiştirmeden işlemesine olanak tanır ve böylece parça başına çevrim süresini 2 ila 3 saniye azaltır. Ancak, sıkı çap toleranslarıyla 50.000 parçanın üzerinde sürekli üretim için, ±0,003 mm'lik daha yüksek tekrarlanabilirlikleri nedeniyle özel kılavuz burçlar veya hidrolik iş parçası tutma sistemleri hala tercih edilebilir.
Farklı İşleme Uygulamaları için Doğru ER Kollet Kalitesini Nasıl Seçersiniz?
Doğru ER kollet kalitesini seçmek, işleme uygulamasının tolerans gereksinimlerine, iş mili hızına ve kesme kuvvetlerine bağlıdır; üç ana kalite mevcuttur: standart (0,015 mm TIR), hassas (0,005 mm TIR) ve ultra-hassas (0,003 mm TIR). 50 cm³/dk üzerinde talaş kaldırma oranlarına sahip otomatik tornalardaki kaba işleme operasyonları için standart kalite kolletler yeterlidir ve daha düşük maliyet ile daha yüksek darbe direnci sunar. Parça toleranslarının ±0,01 mm altında olduğu finiş operasyonları için hassas kalite kolletler zorunludur ve belirtilen salgıyı elde etmek için her zaman eşleşen bir hassas tutucuyla (0,002 mm konik doğruluğu) birlikte kullanılmalıdır. 40 ila 60 dolar arasında maliyeti olan ultra-hassas kolletler, ±0,005 mm altında toleranslara sahip tıbbi veya havacılık bileşenlerinin mikro işlenmesi için ayrılmıştır ve performansı korumak için temiz oda ortamı ile tork kontrollü sıkma gerektirir.
ER Kolletlerin Yaygın Arıza Modları Nelerdir ve Nasıl Önlenebilir?
İsviçre tipi tornalarda ER kolletlerin en yaygın arıza modları konik aşınması, yuva çatlaması ve elastikiyet kaybıdır; bunlar tipik olarak önerilen torkun üzerinde aşırı sıkma veya kolletin belirtilen kavrama aralığı dışında kullanılmasından kaynaklanır. Bir ER25 kolleti 130 Nm'nin üzerinde aşırı sıkmak koniği deforme edebilir ve salgıyı 0,03 mm artırabilir; 5,5 mm şaftı kavramak için 6,0 mm'lik bir kollet kullanmak (1 mm aralığın dışında) ise eşit olmayan sıkma kuvvetine ve erken yuva yorulmasına neden olur. Bu arızaları önlemek için tüm kollet değişimlerinde tork anahtarı protokolü uygulayın, her 1.000 döngüde yüzey çatlakları için boya penetrant testi kullanarak kolletleri inceleyin ve kavrama aralığında herhangi bir azalma veya kavrama yüzeyinde görünür aşınma gösteren kolletleri değiştirin. Soğutma sıvılı yüksek hacimli üretimde, TiN kaplamalı yüksek alaşımlı çelik kollete geçmek aşınma oranlarını %50 azaltabilir ve korozyon kaynaklı yapışmayı önleyebilir.
Sonuç
ER kolletlerin İsviçre tipi ve otomatik tornalarda artan rolü, modern CNC işlemede daha yüksek hassasiyet, esneklik ve maliyet verimliliği talebine doğrudan bir yanıttır. Kanıtlanmış 0,005 mm salgı doğruluğu, kollet başına 1 mm kavrama aralığı esnekliği ve aylar içinde ROI sağlayan maliyet yapısı ile ER kolletler, ±0,01 mm'ye kadar toleranslara sahip parçalar üreten üreticiler için benzersiz bir performans ve değer dengesi sunar. İş mili hızları ve otomasyon seviyeleri artmaya devam ettikçe, doğru bakım protokolleriyle hassas kalite ER kolletlerin benimsenmesi, hassas imalatta rekabet avantajını korumak için daha da kritik hale gelecektir.
SSS
İsviçre Tipi Tornalarda ER Kolletler için Maksimum İş Mili Hızı Nedir?
Standart ER kolletler, ER16 boyutları için 25.000 RPM'ye kadar iş mili hızlarında güvenle çalışabilirken, ER32 gibi daha büyük kolletler tipik olarak 12.000 RPM ile sınırlıdır. 20.000 RPM üzerindeki hızlar için, titreşim kaynaklı salgıyı önlemek amacıyla balanslı kollet somunları (G2.5 balans kalitesi) kullanmak esastır. Aşırı hız, merkezkaç kuvveti nedeniyle kolletin kavramasını kaybetmesine neden olabileceğinden, her zaman kollet üreticisinin hız tablosuna danışın.
Sürekli Üretimde ER Kolletler Ne Sıklıkla Değiştirilmelidir?
ER kolletler her 5.000 ila 10.000 sıkma döngüsünde veya salgı ölçümleri uygulamanın tolerans limitini aşarsa daha sık değiştirilmelidir. 7/24 kesintisiz üretimde bu, tipik olarak kollet başına 1 ila 3 aylık bir hizmet ömrüne denk gelir. Felaketle sonuçlanan takım arızalarını önlemek için her 500 döngüde yuva aşınması ve konik hasarı için düzenli inceleme önerilir.
Tek Bir ER Kollet Hem Metrik Hem de İnç Takım Şaftlarını Tutabilir mi?
Evet, bir ER kollet, şaft çapı kolletin 1 mm kavrama aralığı içinde olduğu sürece hem metrik hem de inç takım şaftlarını tutabilir. Örneğin, 6,0 mm için bir ER16 kollet ayrıca 1/4 inç (6,35 mm) şaftı da kavrayabilir, ancak salgı doğruluğu hafifçe bozulabilir. En iyi hassasiyet için her zaman tam şaft çapına eşleşen bir kollet kullanın.
#
