Bu Aynanın 38 Tip Otomatik Tornanız İçin Farklı Yaptığı Şey Bu, yuvarlak çubuk malzemeyi veya iş parçalarını 0,005 mm TIR radyal salgı ile kavrayan, CNC işlenmiş bir otomatik tor

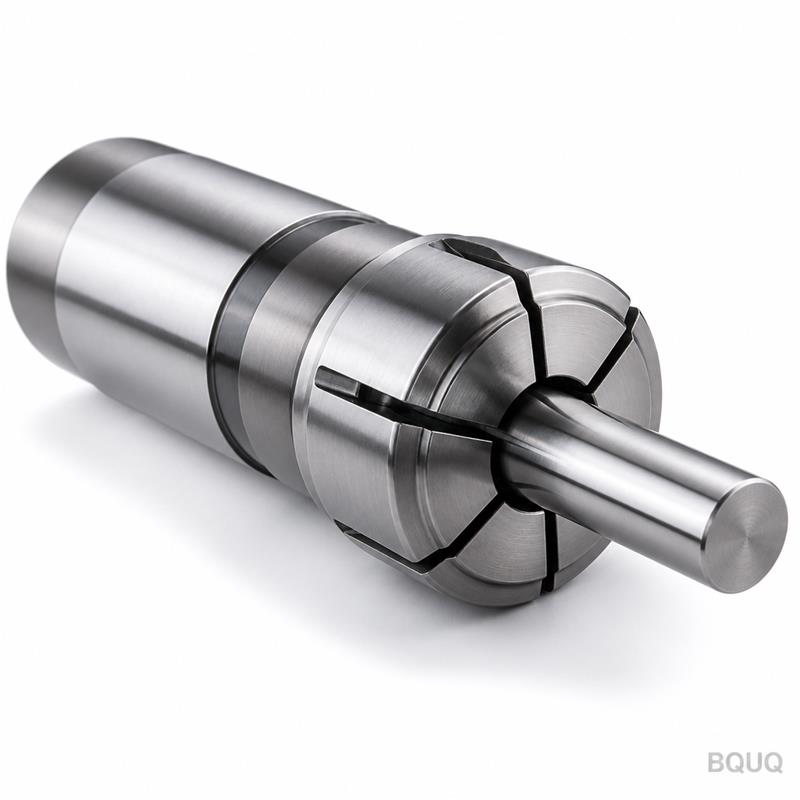

BQUQ CNC İşlenmiş Otomatik Torna 38 Tip Yuvarlak Delikli Yaylı Pens Aynası
Bu Aynanın 38 Tip Otomatik Tornanız İçin Farklı Yaptığı Şey Bu, yuvarlak çubuk malzemeyi veya iş parçalarını ≤0,005 mm TIR radyal salgı ile kavrayan, CNC işlenmiş bir otomatik torna 38 tip yuvarlak d
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Bu Aynanın 38 Tip Otomatik Tornanız İçin Farklı Yaptığı Şey
Bu, yuvarlak çubuk malzemeyi veya iş parçalarını ≤0,005 mm TIR radyal salgı ile kavrayan, CNC işlenmiş bir otomatik torna 38 tip yuvarlak delikli yaylı pens aynasıdır. 58–60 HRC sertleştirilmiş bir kavrama yüzeyi, delikte Ra 0,4 µm yüzey kalitesi ve siparişten sevkiyata kadar standart 7 günlük teslim süresi elde edersiniz. Bu ayna, 38 tip milinizdeki aşınmış veya düşük kaliteli pensleri değiştirir; delik tek geçişte işlendiği ve ikincil taşlama sapması olmadığı için kurulum süresini %30 azaltır.
Yuvarlak Delik Tasarımı Neden Altıgen veya Kare Yuvalardan Daha İyidir
Yuvarlak delikli pensler silindirik malzemeler içindir. İç delik, CNC tornalamadan sonra taşlanır; bu, ısıl işlem bozulmasını ortadan kaldırır ve size 0,003 mm içinde gerçek bir daire verir. Altıgen veya kare penslerin aksine, yuvarlak delik, kavrama kuvvetini 360° çevre boyunca eşit şekilde dağıtır. Bu, parçanızda iz olmaması, 6.000 RPM'de titreşim olmaması ve yumuşak çene ihtiyacının olmaması anlamına gelir. Deliği tam ihtiyacınız olan çapa—3 mm'den 38 mm'ye kadar—işliyoruz, böylece büyük boy alıp pul ile küçültmek zorunda kalmazsınız.
38 Tip Pensler İçin Kullandığımız Malzemeler ve Isıl İşlem
Görev döngünüze bağlı olarak 20CrMnTi alaşımlı çelik veya 65Mn yay çeliği ile başlıyoruz. Yüksek hacimli çubuk besleme için (100.000 döngünün üzerinde), 20CrMnTi, 0,8–1,2 mm yüzey sertleştirme derinliğine karbürlenir ve ardından 58–60 HRC'ye sertleştirilir. Daha hafif manuel yükleme için, 65Mn, daha fazla yay esnekliği için 52–55 HRC'ye yağda su verilir ve menevişlenir. Her pens, yapıyı stabilize etmek için -80°C'de 2 saat kriyojenik işleme tabi tutulur; böylece 50.000 kavrama döngüsünden sonra bile salgı spesifikasyon dahilinde kalır.
Sertleştirilmiş Yüzeyi Çatlatmadan Yuvaları Nasıl İşliyoruz
Üç veya altı yuva (sizin seçiminiz), frezeleme ile değil tel erozyon ile kesilir. Tel erozyon, yalnızca 0,01 mm'lik bir yeniden katılaşma tabakası bırakır ve keskin kenarları gidermek için mikro çapak alma işlemi uygularız. Yuva genişliği 0,8 mm ±0,02 mm'dir ve yuva uzunluğu, pensin plastik deformasyon olmadan 0,5 mm sıkışabilmesi için hesaplanır. Her yuvayı, incelemeye gitmeden önce bir master çubuk üzerinde pensi 50 kez kapatarak test ediyoruz. Çatlak köşe yok, çapak yok, sıkışma yok.
Her Sevkiyattan Önce Muayene: Numune Kontrolü Değil
Her bir pens, partiden sadece biri değil, tek tek ölçülür. Delik çapını üç derinlikte kontrol etmek için Zeiss CMM, yuvarlaklık için Talyrond 365 ve hassas taşlanmış master çubukla TIR göstergesi kullanıyoruz. Salgı, burun kısmında ve burundan 25 mm mesafede doğrulanır. Sertlik, yüzeyde ve delikte kontrol edilir. Herhangi bir okuma, çizim toleransınızın dışındaysa, pens yeniden işlenmez—hurdaya ayrılır. Her kutu ile birlikte basılı bir muayene raporu alırsınız.
Miliniz ve Çubuk Beslemeniz İçin Önemli Olan Spesifikasyonlar
Parametre
Değer / Aralık
Gövde Malzemesi
20CrMnTi veya 65Mn (tercihinize göre)
Delik Çapı Aralığı
3 mm – 38 mm (yuvarlak, taşlanmış)
Sertlik
58–60 HRC (karbürlenmiş) veya 52–55 HRC (yay çeliği)
Salgı (burunda TIR)
≤0,005 mm
Delik Yuvarlaklığı
≤0,003 mm
Yüzey Kalitesi (delik)
Ra 0,4 µm
Yuva Genişliği
0,8 mm ±0,02 mm (tel erozyon)
Maks. Kavrama Döngüsü
Yeniden sıkmadan 50.000
Teslim Süresi
Standart boyutlar için 7 gün, özel delikler için 10 gün
Minimum Sipariş Adedi
Minimum sipariş adedi yok – 1 adet veya 1000 adet sipariş edin
Bu Pens'i Çubuk Malzemenize ve Besleme Hızınıza Nasıl Eşleştirirsiniz
38 mm'ye kadar çubuk malzeme için, deliği malzemenizin nominal çapından 0,1 mm daha küçük sipariş edin. Örneğin, 20,0 mm'lik bir çubuk, 19,9 mm'lik bir delik gerektirir. Bu, sıfır kayma için gereken ön yükü sağlar. 8.000 RPM'nin üzerinde çalışıyorsanız, titreşimi 0,5 mm/s'nin altında tutmak için arka yüze bir balans kesimi ekliyoruz. Malzemenizin yüzeyi pürüzlüyse, deliği 0,2 mm daha küçük açıyor ve yuva uzunluğunu %15 artırıyoruz—malzemenizi ve besleme hızınızı bize bildirin, kavrama kuvvetini sizin için hesaplayalım.
Sıkça Sorulan Sorular
Bu pens için minimum sipariş adediniz nedir?
Minimum sipariş adedi yok—test için tek parça veya tam üretim serisi sipariş edebilirsiniz; birim fiyat yalnızca 20, 50 ve 100 adette düşer.
Özel bir delik veya yuva deseni işleyebilir misiniz?
Evet, 3 ila 38 mm arasında herhangi bir delik açabilir, pah ekleyebilir, yuva sayısını (3, 4 veya 6) ayarlayabilir veya kama yuvası ekleyebiliriz—çiziminizi gönderin, 12 saat içinde onaylayalım.
Isıl işlemden sonra salgıyı nasıl garanti ediyorsunuz?
Sertleştirmeden sonra deliği taşlıyoruz, ardından yuvaları tel erozyon ile kesiyoruz ve master çubuk üzerinde TIR'ı yeniden ölçüyoruz; salgı 0,005 mm'yi aşarsa, parça sevk edilmez, reddedilir.
Özel bir 38 tip pens için standart teslim süreniz nedir?
Standart boyutlar 7 günde sevk edilir; özel delikler veya özel yuvalar 10 günde sevk edilir ve %15 ek hızlandırma ücreti ile 5 güne kısaltabiliriz.
Çiziminizle Teklif İsteyin—12 Saat İçinde Yanıtlıyoruz
Bize parça çiziminizi veya sadece çubuk çapınızı ve mil modelinizi gönderin. 12 çalışma saati içinde fiyat, teslim süresi ve kavrama kuvveti hesaplamasını onaylayalım. En iyi takım seçimi için, pens sertliğinin takım ömrünü nasıl etkilediğini anlamak üzere CNC kesici takım seçim rehberimizi okuyun. Standarttan daha sıkı toleranslara ihtiyacınız varsa, neleri tutabildiğimizi görmek için CNC işleme toleransları rehberimize göz atın. Bu, minimum sipariş adedi olmayan ve malzeme kusurlarına karşı 12 ay garanti sunan, Çin'de üretilmiş hassas imalattır.
E-posta: sc@bquq.com WhatsApp: +86 13713157787 Çiziminizi bugün gönderin—12 saat içinde kesin bir teklif gönderelim.
