Titreşim İzolasyonu için Yaylar: Yay Oranı ve Doğal Frekans

Titreşim İzolasyonu için Yaylar: Yay Oranı ve Doğal Frekans

Kısa cevap: Bir yay, yalnızca doğal frekansı uyarma frekansının çok altında olduğunda titreşimi izole eder — 3:1 veya daha fazla bir oran, yani yayın doğal frekansı tahrik frekansının üçte birinde veya altında olmalıdır. 25 Hz'lik bir motor için 8 Hz veya daha düşük hedefleyin. Doğal frekans, yay oranının desteklenen kütleye bölümünün kareköküyle ölçeklenir, bu nedenle frekansı yarıya indirmek için oranı dörtte bire düşürmek gerekir. Pratikte, yeterli statik yük kapasitesine sahip yumuşak, uzun hareketli bir yay seçersiniz, ardından sapma, gerilme ve burkulmayı doğrularsınız. BQUQ, Dongguan'da izolatör yaylarını ±0.005 mm CNC toleranslarıyla işler ve sarar, 12 iş saatinde teklif verir.

Fiziksel Olarak Titreşim İzolasyonu Nedir?

Titreşim izolasyonu, salınımlı kuvvetin bir makineden bir yapıya — veya bir zeminden hassas bir cihaza — gittiği yolu kesmek anlamına gelir. Bir yay bunu, ikisi arasına uyumlu bir eleman yerleştirerek yapar. Kuvveti rijit bir şekilde iletmek yerine, yay enerjiyi depolar ve serbest bırakır ve desteklediği kütle kendi frekansına sahip bir rezonatör haline gelir.

İki rejim önemlidir:

• Yükseltme bölgesi: tahrik frekansı yay-kütle doğal frekansına yakın olduğunda, hareket azaltılmaz, yükseltilir. Bu rezonans bölgesidir ve yıkıcıdır.
• İzolasyon bölgesi: tahrik frekansı doğal frekansın çok üzerinde olduğunda, iletilebilirlik düşer. İletilen kuvvet, frekans oranı arttıkça azalır.

Geçiş, tasarım problemidir. Her izolatör, başlatma ve durdurma sırasında rezonanstan geçer, bu nedenle yay buna dayanmalıdır ve sistem ya hızlı bir şekilde sönümlemeli ya da sınırlayıcılarla kısıtlanmalıdır.

Tek Denklemde İletilebilirlik

Viskoz sönümleme oranı ζ ve frekans oranı r = f_tahrik / f_doğal olan tek serbestlik dereceli bir sistem için:

T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]

r = 3 ve ζ = 0.05'te, T ≈ 0.13 — rahatsız edici kuvvetin yaklaşık %87'si engellenir. r = 5'te, T ≈ 0.045. Bu nedenle 3:1 kuralı bir hedef değil, bir alt sınırdır.

Yay Doğal Frekansı Nasıl Hesaplanır?

Yay destekli bir kütlenin doğal frekansı:

f_n = (1 / 2π) × √(k / m)

burada k, N/mm cinsinden yay oranıdır (SI için N/m olarak ifade edilir) ve m, kg cinsinden desteklenen kütledir. Çok yaylı bir kurulumda, k yükü paylaşan tüm yay oranlarının toplamıdır ve m taşınan toplam kütledir.

Hz ve kg ile çalışan mühendisler için pratik bir kısayol:

f_n ≈ 15.76 / √δ

burada δ, desteklenen yük altında milimetre cinsinden statik sapmadır. Bu tek sayı — statik sapma — bir izolatörün çalışıp çalışamayacağını değerlendirmenin en hızlı yoludur. 5 Hz mi istiyorsunuz? Yaklaşık 10 mm statik sapmaya ihtiyacınız var. 3 Hz mi? Yaklaşık 28 mm.

Statik Sapma Hedefleri

Bu rakamlar tek serbestlik dereceli bir model için göstergedir. Gerçek kurulumlar yapı uyumluluğu ekler, bu genellikle etkin sistemi yumuşatır ve frekansı aşağı kaydırır — bazen faydalı, bazen öngörülemez.

Yay Oranı Neden Yay Malzemesinden Daha Önemlidir?

Oran frekansı belirler. Malzeme gerilme, yorulma ömrü ve korozyon davranışını belirler. Mühendisler genellikle somut hissettirdiği için malzemeyle başlar, ancak oran kararı önce gelir ve diğer her şeyi kısıtlar.

Yuvarlak telden yapılmış helisel basma yayı için oran:

k = G d⁴ / (8 D³ N_a)

burada G kayma modülü, d tel çapı, D ortalama sarım çapı ve N_a aktif sarım sayısıdır. Tel çapına dördüncü kuvvet bağımlılığı baskın koldur. Tel çapındaki %10'luk bir artış oranı yaklaşık %46 artırır. Ortalama çaptaki %10'luk bir artış oranı yaklaşık %25 düşürür.

Pratik sonuç: düşük bir doğal frekans elde etmek için yumuşak bir yaya ihtiyacınız vardır ve yumuşak bir yay ince tel, büyük çap, çok sayıda sarım veya üçünün birleşimi anlamına gelir. Bu sizi uzun, ince bir yaya yönlendirir — bu da burkulma ve dalgalanmayı devreye sokar.

Burkulma ve İncelik

Serbest uzunluk ortalama çapa göre büyüdükçe, bir basma yayı yanal burkulmaya eğilimli hale gelir. Yaygın bir pratik kural, kılavuzsuz yaylar için serbest uzunluğun ortalama çapa oranını yaklaşık 4'ün altında tutmak veya bunun ötesinde iç veya dış kılavuz sağlamaktır. Burkulmuş yaylar tasarlandığı gibi davranmaz: oran doğrusal olmaz, yanal sertlik ortaya çıkar ve izolasyon frekansı kayar.

Çok yumuşak izolatörler için şunları düşünün:

• Kılavuz çubuklar veya manşonlar
• Farklı oranlarda iki yayı eş merkezli olarak iç içe yerleştirme
• Konik veya fıçı yay gibi farklı bir geometriye geçme
• Yükü birden fazla kısa yaya bölme

Bir Yayı Gerçek Bir Titreşim Problemine Nasıl Uydurursunuz?

Yaydan değil, uyarmadan başlayın. Aşağıdaki iş akışı, BQUQ'da izolatör yayları için teklif verirken kullandığımız akıştır.

Adım 1: Uyarmayı Karakterize Edin

Tahrik frekansını belirleyin. Dönen bir makine için, f = RPM / 60. 3000 RPM'de iki kutuplu bir motor için bu 50 Hz'dir. Harmonikleri unutmayın: bir motor 2× ve 3× çalışma hızında anlamlı enerji üretebilir ve rulmanlar daha yüksek mertebeden içerik ekleyebilir. En düşük anlamlı frekans 50 Hz ise, 16 Hz veya daha düşük bir doğal frekans hedefleyin.

Adım 2: Frekans Oranını Ayarlayın

r ≥ 3, ideal olarak 4 ila 5 seçin. 3'ün altına inmek sizi rezonansa çok yaklaştırır, burada kütle veya orandaki küçük değişiklikler iletilebilirlikte büyük değişikliklere neden olur. 5'in üzerine çıkmak azalan getiri sağlar ve çok yumuşak, çok uzun yaylar gerektirir.

Adım 3: Statik Sapmaya Dönüştürün

δ = (15.76 / f_n)² kullanın. f_n = 8 Hz için, δ ≈ 3.9 mm. f_n = 5 Hz için, δ ≈ 9.9 mm.

Adım 4: Yayı Boyutlandırın

Yay başına statik yük W ve sapma δ'dan, oran k = W / δ. Ardından gerilmeyi kabul edilebilir tutarken bu orana ulaşmak için d, D ve N_a'yı seçin. Kontrol edin:

• Katı yükseklik — montaj yüksekliği eksi maksimum dinamik sapmadan daha az olmalıdır
• Katı halde gerilme — malzeme ve çevrim sayısı için izin verilenin altında kalmalıdır
• Dalgalanma — yayın kendisinin (üzerindeki kütlenin değil) doğal frekansı uyarmanın çok üzerinde olmalıdır

Adım 5: Yük Testi ile Doğrulayın

Oranı yanlış yapmak kolaydır. Tel çapı toleransı, sarım sayısı ve uç koşulu varsayımları ölçülen değeri değiştirir. Beklenen hareketin %20, %40 ve %60'ında bir yük-sapma testi, çoğu hatayı montajdan önce yakalar. yay yük testi makalemiz ölçüm düzeneğini ayrıntılı olarak ele alır.

Sönümleme ve Sönümleme Oranı Ne Olacak?

Saf bir çelik yayın neredeyse hiç doğal sönümlemesi yoktur — ζ tipik olarak 0.001 ila 0.01'dir. Bu, rezonans üzerinde izolasyon verimliliği için mükemmeldir ancak rezonansta kontrol için zayıftır. Pratikte, izolatör sistemleri sönümlemeyi şu yollarla ekler:

• Yay ile seri veya paralel elastomerik elemanlar
• Uç sarımlarında ve yuvalarında sürtünme
• Montajda sıvı veya hava sönümlemesi
• Rezonansta hareketi sınırlayan sınırlayıcılar

Daha yüksek sönümleme, rezonanstaki tepe değeri azaltır ancak üzerindeki izolasyonu hafifçe bozar. r ≥ 3 için, ceza küçüktür — 0.1'e karşı 0.01'lik bir ζ, r = 4'te T'yi yaklaşık 0.067'den yaklaşık 0.077'ye değiştirir. Kabul edilebilir. Gerçek fayda, başlatma ve durdurma sırasında hayatta kalmaktır.

Değerler doğrusal tek serbestlik dereceli bir model için göstergedir.

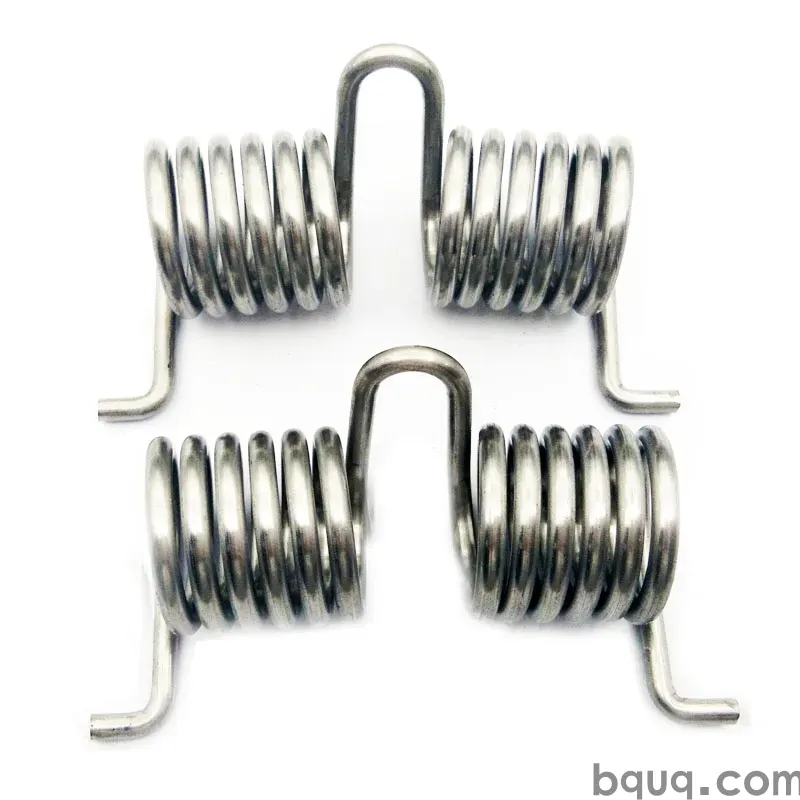

Hangi Yay Tipi Hangi İzolasyon İşine Uyar?

Farklı geometriler farklı kısıtlamaları çözer. Aşağıdaki tablo, yaygın izolatör görevlerini yay ailelerine eşler.

Çoğu endüstriyel montaj için, helisel bir basma yayı varsayılandır. Ucuz, öngörülebilir ve belirtmesi kolaydır. Mühendislik çabası geometriye değil, orana gider.

İzolasyon Sistemlerini Bozan Tasarım Tuzakları

Başlatmada Rezonans

Her makine hıza çıkarken rezonanstan geçer. Yay yükseltilmiş harekete dayanamazsa, akma veya yorulma olur. Rezonanstaki tepe genliğini kontrol edin ve yayın katı yüksekliğe ulaşmadığını doğrulayın.

Yapı Uyumluluğu

Bir yay, içinde bulunduğu yapı kadar yumuşaktır. Montaj plakası esnerse, etkin sistem sertliği değişir ve doğal frekans kayar. Sert, masif tabanlar isteğe bağlı değildir.

Sıcaklık ve Malzeme

Kayma modülü G sıcaklıkla düşer. Çelik için, G normal çalışma aralığında 100 °C artış başına yaklaşık %2 ila %3 düşer. Bu oranı ve frekansı düşürür — genellikle küçük bir etki, ancak sıcak uygulamalar için kontrol etmeye değer. Korozif ortamlar için, 302 veya 316 gibi paslanmaz kaliteler hem G'yi hem de izin verilen gerilmeyi değiştirir, bu nedenle oran ve ömür ölçeklendirilmek yerine yeniden hesaplanmalıdır. yay teli çapı seçimi makalemiz ödünleşimleri adım adım açıklar.

Yorulma ve Çevrim Sayısı

İzolatör yayları genellikle birkaç büyük çevrim yerine milyonlarca küçük çevrim görür. Gerilme aralığı, tepe gerilmeden daha önemlidir. Alternatif kayma gerilmesini malzeme ve yüzey durumu için dayanıklılık sınırının çok altında tutun ve çevrim sayısının yüksek olduğu yerlerde bilyeli dövme belirtin. yay dinamik yük tasarımı kılavuzumuzdaki ilkeler doğrudan geçerlidir.

Tolerans Yığılması

Oran toleransı, tel çapı toleransı, sarım sayısı ve uç taşlamasının bir fonksiyonudur. İzolasyon hedefiniz sıkıysa, oran toleransını açıkça belirtin ve buna göre test edin. Bir katalogdan nominal bir oranın %5 içinde olacağını varsaymayın.

BQUQ İzolatör Yay Programlarını Nasıl Destekler?

BQUQ, tek bir Dongguan fabrikasında dört üretim hattı işletir: CNC işleme (±0.005 mm), metal damgalama, özel yaylar ve soğutucu üretimi. Titreşim izolasyonu çalışmaları için bu, yayın, yuvalarının ve herhangi bir işlenmiş muhafazanın üç satıcı yerine birlikte tedarik edilebileceği anlamına gelir — bu, oran ve geometrinin etkileşime girdiği durumlarda önemlidir.

Bekleyebilecekleriniz:

• Tanımlanmış bir yay spesifikasyonu için 12 iş saatinde teklif
• Esnek MOQ — prototip ve kısa seri miktarlar memnuniyetle karşılanır
• ISO9001 kalite sistemi ile boyutsal ve yük doğrulaması
• Malzeme aralığı müzik teli, yağ temperli, krom-silisyum ve paslanmaz kaliteleri kapsar

Tel çapı, ortalama çap, aktif sarım, serbest uzunluk, uç tipi, malzeme ve hedef sapmanızdaki yükü gönderin. Yalnızca titreşim probleminiz varsa — kütle, tahrik frekansı ve gerekli izolasyon — onu gönderin. Biz bir yaya geri döneceğiz.

Sıkça Sorulan Sorular

S: Bir titreşim izolatörünün doğal frekansı ne olmalıdır?

C: En düşük anlamlı tahrik frekansının üçte biri veya daha azını, ideal olarak dörtte biri ila beşte birini hedefleyin. 50 Hz'lik bir motor için bu 10 ila 16 Hz anlamına gelir. İzolasyon için daha düşük daha iyidir ancak daha fazla statik sapma, daha uzun bir yay ve daha fazla kurulum alanı gerektirir. 3 Hz'in altında genellikle helisel çelik yaylardan ayrılır ve hava yaylarına geçersiniz.

S: Daha yumuşak bir yay her zaman daha iyi izole eder mi?

C: Rezonans bölgesinin üzerinde, evet — daha düşük oran daha düşük doğal frekans ve daha düşük iletilebilirlik anlamına gelir. Ancak daha yumuşak yaylar daha fazla harekete ihtiyaç duyar, burkulmaya daha yatkındır ve başlatma sırasında rezonanstan sağ çıkamayabilir. Ayrıca pratik bir taban vardır: çok yumuşak yaylar kütle değişikliklerine ve yapı uyumluluğuna karşı hassas hale gelir, bu nedenle etkin frekans kayar.

S: Bir izolatör için yay oranını nasıl hesaplarım?

C: Helisel bir basma yayı için k = G d⁴ / (8 D³ N_a) kullanın. Alternatif olarak geriye doğru çalışın: oran, statik yükün gerekli statik sapmaya bölümüne eşittir ve statik sapma hedef doğal frekanstan gelir. Her iki yol da uyuşmalıdır; uyuşmuyorsa, aktif sarım sayınızı ve uç koşullarınızı kontrol edin.

S: Bir çelik yay tek başına yeterli sönümleme sağlayabilir mi?

C: Hayır. Çelik yaylar yaklaşık 0.001 ila 0.01 arasında sönümleme oranlarına sahiptir, bu çok düşüktür. Bu, rezonans üzerinde izolasyon verimliliği için uygundur ancak rezonansta büyük genlikler anlamına gelir. Çoğu izolatör tasarımı elastomerik, sürtünme veya sıvı sönümlemesi ekler veya başlatma ve durdurma sırasında hareketi sınırlamak için sınırlayıcılar takar.

S: Bir izolatör yayının erken arızalanmasına ne sebep olur?

C: Olağan nedenler, başlatma sırasında rezonans aşımı, aşırı incelikten kaynaklanan burkulma, yüksek alternatif gerilmeden kaynaklanan yorulma ve kaplanmış veya paslanmaz parçalarda korozyon veya hidrojen gevrekleşmesidir. Oran toleransını belirtmek, kılavuz eklemek ve yüzeyi bilyeli dövme yapmak, bunların çoğunu sahada ortaya çıkmadan önce ele alır.
