Kısa cevap: Dinamik yükler için tasarım yaparken yayın doğal frekansını uyarma frekansının en az 15–20 katı tutun, düzeltilmiş kayma gerilmesini yorulma sınırını aşmayacak şekilde sınırlayın ve dalga hareketini daha fazla aktif sarım, daha kalın tel veya eklenen sönümleme ile kontrol edin. Pratikte, 25 mm ortalama çapa, 3 mm tele ve 8 aktif sarıma sahip çelik bir bası yayı 90–130 Hz civarında rezonansa girer; makineniz onu 50 Hz'de uyarıyorsa, sadece malzemeyi değil geometriyi değiştirmelisiniz. BQUQ bu tür yayları tek bir Dongguan ISO9001 fabrikasında işler ve sarar, teklifler 12 iş saatinde verilir.

Statik yay tasarımı iki değişkenli bir problemdir: kuvvet ve sehim. Dinamik tasarım buna iki değişken daha ekler — zaman ve frekans — ve sahadaki arızaların çoğu burada başlar. Her statik kontrolü geçen bir yay, kendi doğal frekansına yakın çalıştırıldığı için, sarımın iç tarafındaki gerilme yorulma sınırını aştığı için veya bir dalga hareketi sarımları yüksek hızda katı temasa yığdığı için birkaç yüz bin çevrimde kırılabilir.

Bu makale mühendislik iş akışını kapsar: doğal frekans hesaplaması, rezonanstan kaçınma, dalga hareketi kontrolü, sönümleme, yorulma gerilme sınırları ve dinamik performansı tekrarlanabilir kılan üretim toleransları. Tüm değerler tipik ve göstergeseldir; nihai değerler özel geometrinize, malzemenize ve çalışma çevrimine bağlıdır.

Statik kontrolleri geçen yayları dinamik yükler neden kırar?

Statik kontrol tek bir soru sorar: yay, izin verilen gerilmeyi aşmadan gerekli uzunluğa sehim yapıyor mu? Dinamik kontrol daha zor bir soru sorar: yay, o gerilmede, o frekansta, o ortamda milyonlarca çevrim boyunca dayanır mı?

Dinamik arızaların çoğuna üç mekanizma neden olur:

• Yorulma çatlağı. Çevrimsel kayma gerilmesi, sarımın iç çapında, tipik olarak maksimum eğrilik noktasında bir çatlak başlatır. Çatlaklar tel ayrılana kadar ilerler. Kırılma yüzeyi genellikle pürüzsüz bir başlangıç bölgesi ve daha pürüzlü bir son kırılma bölgesi gösterir.
• Rezonans ve dalga hareketi. Belirli frekanslarda, bir basınç dalgası yay boyunca yukarı ve aşağı hareket eder, bazı sarımların hareket etmesine, diğerlerinin neredeyse sabit kalmasına neden olur. Yerel gerilmeler nominal değerin birkaç katı olabilir.
• Darbe ve sarım çarpışması. Yay dinamik bir olay sırasında katı yüksekliğe kadar sıkışırsa, sarımlar çarpışır. Ortaya çıkan şok yükleri tasarım gerilmesinin çok üzerindedir.

Statik kontrolü geçen ancak 200.000 çevrimde arızalanan bir yay genellikle bir yorulma veya rezonans problemidir, malzeme problemi değildir. Müzik telinden krom-silisyum çeliğine geçmek yalnızca gerilme seviyesi yeni malzemenin yorulma sınırının altına düşerse yardımcı olur.

Bir yayın doğal frekansı nasıl hesaplanır?

Her iki ucu dönmeye karşı sabitlenmiş bir helisel bası yayı için, Hz cinsinden temel doğal frekans yaklaşık olarak şu şekilde hesaplanır:

f = (1/2) × √(k / m)

burada k N/m cinsinden yay oranı ve m kg cinsinden yayın aktif kütlesidir. Yay tasarımı kaynaklarında kullanılan daha pratik bir form:

f ≈ (d / (π × D² × N_a)) × √(G / (32 × ρ))

burada d tel çapı, D ortalama sarım çapı, N_a aktif sarım sayısı, G kayma modülü ve ρ malzeme yoğunluğudur. Çelik için, G ≈ 79.300 MPa ve ρ ≈ 7.850 kg/m³'tür.

Anahtar içgörü, doğal frekansın tel çapıyla doğru, ortalama çapın karesi ve aktif sarım sayısıyla ters orantılı olmasıdır. Doğal frekansı yükseltmek için daha kalın tel, daha küçük ortalama çap veya daha az aktif sarım kullanın. Düşürmek için tam tersini yapın.

Çözümlü örnek: 3 mm tel, 25 mm ortalama çap, 8 aktif sarım

Bu yay, makine onu bu bantta uyarırsa rezonansa girecektir. Uygulamanız 50 Hz'de çalışıyorsa, 2–2,6 kat bir marjınız var — güvenlik için çok ince. Uyarma frekansının en az 15–20 katı bir doğal frekans hedefleyin veya üstüne çıkamıyorsanız ve bandın altında tasarlamanız gerekiyorsa en az 0,5 katını hedefleyin.

Frekans marjı için tasarım hedefleri

Gerekli doğal frekans pratik değilse, doğru cevap genellikle sistemi değiştirmektir — bir damper ekleyin, kam profilini değiştirin veya yayı daha düşük uyarmalı bir konuma taşıyın. Bir yayı rezonansa yatkın bir tasarıma zorlamak, garanti taleplerinde ödeyeceğiniz bir güvenilirlik problemidir.

Yay dalga hareketi nedir ve nasıl kontrol edilir?

Dalga hareketi, yay ekseni boyunca ilerleyen bir basınç dalgasıdır. Uyarma frekansı doğal frekansla eşleştiğinde, dalga uçlar arasında yansır ve duran dalga davranışı yaratır. Bazı sarımlar çok hareket eder; diğerleri neredeyse hiç hareket etmez. Hareket eden sarımlardaki yerel gerilme, kuvvet ve sehimden hesaplanan nominal gerilmenin birkaç katı olabilir.

Dalga hareketi en çok çok sayıda aktif sarıma ve düşük doğal frekansa sahip yaylarda — uzun, yumuşak yaylarda — zarar verir. Kendini vızıltı veya çınlama sesi, düzensiz kuvvet çıkışı ve en çok hareket eden sarımda erken yorulma arızası olarak gösterir.

Kontrol yöntemleri, pratiklik sırasına göre:

1. Doğal frekansı artırın. Daha kalın tel, daha küçük ortalama çap, daha az aktif sarım. Bu en etkili tek değişikliktir.

2. Sönümleme ekleyin. Sarımlar arası sürtünme, bir sönümleme manşonu veya sürtünen sıkı sarımlı bir uç. Sönümleme rezonanstaki genliği azaltır ancak frekans eşleşmesini ortadan kaldırmaz.

3. İç içe veya çift oranlı yay kullanın. Farklı doğal frekanslara sahip iki yay, her ikisinin de aynı uyarmada rezonansa girme olasılığını azaltır.

4. Uyarmayı değiştirin. Makine hızı ayarlanabiliyorsa, rezonans bandından uzaklaşmak genellikle yayı yeniden tasarlamaktan daha ucuzdur.

Dönen uygulamalarda çevrimsel gerilmenin nasıl biriktiğine daha derin bir bakış için, yay dönme yorulması sayfasına bakın.

Yorulma ömrü için tasarım nasıl yapılır?

Yorulma tasarımı, alternatif kayma gerilmesini gerekli çevrim sayısı için malzemenin yorulma sınırının altında tutmak anlamına gelir. Belirleyici gerilme, sarımın iç tarafındaki düzeltilmiş kayma gerilmesidir:

τ = K_w × (8 × F × D) / (π × d³)

burada K_w Wahl düzeltme faktörü, F uygulanan kuvvet, D ortalama sarım çapı ve d tel çapıdır. Dinamik tasarım için hem ortalama gerilmeye hem de alternatif gerilmeye ihtiyacınız vardır:

• τ_ort = (τ_maks + τ_min) / 2
• τ_alt = (τ_maks − τ_min) / 2

Ardından malzeme için bir yorulma diyagramı (Goodman veya Soderberg) ile karşılaştırın. Yay çelikleri için tipik yorulma sınırları, nihai çekme dayanımının bir oranı olarak ifade edilir:

Bunlar göstergesel değerlerdir. Yüzey durumu, bilyeli dövme ve artık gerilme bunları önemli ölçüde değiştirir. Bilyeli dövme, tipik bası yaylarında yüzeyi basınç altına alarak yorulma ömrünü %20–50 artırabilir. Sarma sonrası gerilme giderme, aksi takdirde çatlak başlangıcını hızlandıracak artık çekme gerilmesini ortadan kaldırır. Proses detayları için yay gerilme giderme sayfasına bakın.

Ön şekillendirme ve bilyeli dövme

Ön şekillendirme (scragging), yayı bir kez katı yüksekliğe sıkıştırarak sarımın iç tarafında faydalı artık gerilmeler oluşturur. Bilyeli dövme, yüzeye küçük bilyelerle çarparak bir basınç katmanı oluşturur. Her ikisi de dinamik yaylar için standarttır ve her ikisi de maliyet ekler. 10⁶ çevrim dayanması gereken bir yay için genellikle değerlidir.

Toleranslar ve malzemelerin rolü nedir?

Dinamik performans geometriye duyarlıdır. Tel çapındaki %5'lik bir değişim gerilmeyi yaklaşık %15 değiştirir (gerilme d³ ile ölçeklenir). Ortalama çaptaki %5'lik bir değişim gerilmeyi yaklaşık %5 değiştirir. Bu nedenle dinamik yaylar statik olanlardan daha sıkı toleranslara ihtiyaç duyar.

Malzeme seçimi yorulma ve çevre gereksinimlerini takip eder. Müzik teli, küçük yaylar için birim maliyet başına en iyi yorulma performansını sunar. Krom-silisyum, yüksek çevrimli otomotiv ve endüstriyel yaylar için iş atıdır. Paslanmaz kaliteler, yorulma ömrünü korozyon direnciyle değiştirir. Yüksek sıcaklık veya aşındırıcı ortamlar için, berilyum bakır yaylar veya 17-7 PH düşünün.

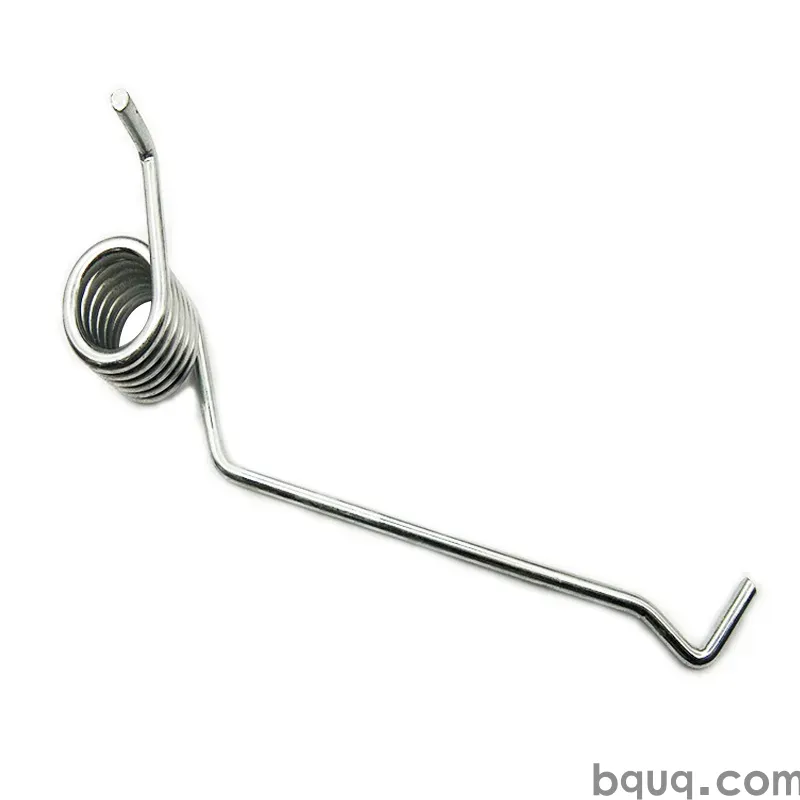

BQUQ dinamik görev yaylarını nasıl üretir?

BQUQ, tek bir Dongguan fabrikasında ISO9001 kapsamında dört üretim hattında CNC işleme, metal damgalama, özel yaylar ve soğutucu üretimi yapar. Yay üretimi, CNC sarma, gerilme giderme, bilyeli dövme ve ön şekillendirme operasyonları mevcut olan bası, çekme ve burulma tiplerini kapsar.

Dinamik uygulamalar için, proses sırası tasarım kadar önemlidir:

1. Tel giriş muayenesi — çap, çekme dayanımı, yüzey durumu.

2. CNC sarma — adım ve çap sıkı toleranslarda kontrol edilir.

3. Gerilme giderme — sarmadan kalan artık gerilmeyi giderir.

4. Uç taşlama — bası yayları için diklik ve düzlük.

5. Bilyeli dövme — basınç yüzey katmanı.

6. Ön şekillendirme — artık gerilme stabilizasyonu.

7. Yük testi — test uzunluğunda %100 veya numune muayenesi.

Dört hattın tamamı tek bir fabrikada olduğu için, damgalanmış bir tutucuya veya işlenmiş bir yatağa ihtiyaç duyan bir yay birlikte üretilip doğrulanabilir. Bu, tasarım değişikliği ile fonksiyonel test arasındaki döngüyü kısaltır. Teklifler 12 iş saatinde verilir ve prototip ile pilot çalıştırmalar için MOQ esnektir.

Yayın işlenmiş veya damgalanmış bir bileşenle etkileşime girdiği montajlar için, arayüz problemlerinin sahada nasıl ortaya çıktığını görmek üzere yay arıza analizi sayfasına bakın.

Sıkça Sorulan Sorular

S: Dinamik bir uygulamada bir yay için hangi doğal frekansı hedeflemeliyim?

C: Başarabiliyorsanız, uyarma frekansının en az 15–20 katı bir doğal frekans hedefleyin. Bu pratik değilse, bandın çok altında — 0,5 katın altında — tasarlayın ve sönümleme ekleyin. Doğal frekansı uyarma frekansının %20'si içinde olan bir yay hızla dalga hareketi yapar ve yorulur. Geometri değişiklikleri genellikle malzeme değişikliklerinden daha etkilidir.

S: Bilyeli dövme gerçekten yay yorulma ömrünü uzatır mı?

C: Evet, bası yaylarında tipik olarak %20–50, çünkü yorulma çatlaklarının başladığı yüzeyde bir basınç artık katmanı oluşturur. Fayda yoğunluğa, kapsama ve malzemeye bağlıdır. Bilyeli dövme bir rezonans problemini veya aşırı gerilmiş bir tasarımı düzeltmez; gerilme seviyesi zaten kabul edilebilir olduğunda yorulma marjını iyileştirir.

S: Yayımın dalga hareketi yaptığını nasıl anlarım?

C: Belirtiler arasında belirli bir makine hızında vızıltı veya çınlama sesi, düzensiz kuvvet çıkışı, ısı birikmesi ve uçlardan uzakta bir sarımda yorulma çatlakları bulunur. Arıza konumu maksimum nominal gerilme noktasında değilse, dalga hareketi muhtemel bir nedendir. Hızda enstrümante edilmiş kuvvet ölçümü salınımı doğrudan gösterecektir.

S: Daha sert bir yay her zaman daha yüksek doğal frekansa sahip midir?

C: Her zaman değil. Doğal frekans, oranın kütleye bölümünün kareköküyle ölçeklenir. Daha kalın telden yapılmış daha sert bir yay aynı zamanda daha fazla kütleye sahiptir, bu nedenle iki etki kısmen birbirini götürür. Pratikte, tel çapını artırmak ve aktif sarımları azaltmak frekansı yükseltir, ancak varsaymak yerine hesaplamalısınız. Tek başına oran güvenilir bir gösterge değildir.

S: Dinamik yaylar için en çok hangi toleranslar önemlidir?

C: Tel çapı ve test uzunluğundaki yük. Gerilme tel çapının küpüyle ölçeklenir, bu nedenle %5'lik bir çap değişimi gerilmeyi yaklaşık %15 değiştirir. Yük toleransı, monte edilen kuvveti ve dolayısıyla ortalama gerilmeyi kontrol eder. Dinamik görev için, telde ±0,01 mm ve yükte ±%5 belirtin, tipik statik toleranslardan daha sıkı.
