Konnektörler ve Anahtarlar için Yaylarda Kontak Yükü

Konnektörler ve Anahtarlar için Yaylarda Kontak Yükü

Kısa cevap: Kontak yükü, bir yayın elektriksel arayüzde uyguladığı normal kuvvettir — tipik olarak kart seviyesi konnektörler için kontak başına 0,2–1,5 N, güç terminalleri için 1–5 N ve dokunsal anahtarlar için 0,5–3 N. Oksit filmlerini kıracak ve kararlı miliohm seviyesinde kontak direncini koruyacak kadar yüksek, ancak aşınma, kaplama hasarı ve aşırı takma kuvvetinden kaçınacak kadar düşük olmalıdır. Pratikte tek bir değer değil, bir aralık belirtirsiniz — örneğin nominal sapmada 1,2 N ±%20 — ve bunu tolerans yığınının her iki ucunda yük testi ile doğrularsınız. BQUQ bu yayları Dongguan'da CNC özelliklerinde ±0,005 mm hassasiyetle işler ve şekillendirir ve 12 iş saati içinde teklif verir.

Elektronikte Kontak Yükü Neden Yay Oranından Daha Önemlidir

Çoğu yay uygulamasında mühendisler oranla başlar. Konnektörler ve anahtarlarda ise yükle başlamalıdırlar.

Bir konnektör kontağı önce elektriksel, sonra mekanik bir cihazdır. Yayın görevi, eşleşme arayüzünde öngörülebilir bir normal kuvvet üretmektir, çünkü bu kuvvet:

• Yüzey filmlerini kırar. Bakır alaşımları maruz kaldıktan sonra saatler içinde oksit ve sülfür katmanları oluşturur. Bu filmleri kırmak ve gerçek metal-metal teması sağlamak için genellikle yaklaşık 0,5 N veya daha fazla kontak kuvveti gerekir. Bunun altında, ince bir film üzerinden tünelleme iletimine güveniyorsunuz ve direnç kararsız hale gelir.
• Kontak direncini stabilize eder. Kontak direnci düşük yüklerde artan kuvvetle dik bir şekilde düşer ve tipik altın kaplamalı kontaklar için yaklaşık 1 N'nin üzerinde düzleşir. Düz bölgede çalışmak, küçük üretim varyasyonlarının büyük direnç dalgalanmalarına dönüşmemesi anlamına gelir.
• Fretting ve titreşime direnir. Arayüzde birkaç mikrometrelik mikro hareket, fretting korozyonuna neden olur. Daha yüksek normal kuvvet, bağıl kayma genliğini azaltır, bu nedenle otomotiv ve endüstriyel konnektörler nominal değil minimum kuvvetler belirtir.
• Termal döngülere dayanır. Muhafaza, terminal ve yay arasındaki farklı genleşme, sıcaklıkla sapmayı değiştirir. Marjlı bir yük aralığı bu kaymayı absorbe eder.

Karşı basınç da aynı derecede gerçektir. Aşırı kuvvet takma kuvvetini artırır, altın kaplamayı aşındırır, yumuşak kalay kontakları soğuk kaynak yapar ve eşleşen pimi deforme edebilir. Çok pozisyonlu bir konnektör için toplam takma kuvveti kontak sayısıyla ölçeklenir — kontak başına 2 N'de 60 pozisyonlu bir konnektör, sürtünme faktörlerinden önce 120 N takma kuvveti gerektirir, bu da bir saha teknisyeni için zaten rahatsız edicidir.

Bu nedenle tasarım hedefi, gerçekten sevk edilen kaplama ve şekillendirme işlemlerinden sonra ölçülen, belirli bir sapmada tanımlanmış, tanımlı toleranslı bir yük aralığıdır.

Bir Çizimde Kontak Yükü Nasıl Belirtilir

Elektronik bir kontak için iyi yazılmış bir yay spesifikasyonu bir değil dört sayı içerir.

Çizime konması gereken iki destekleyici değer daha vardır: serbest yükseklik (veya burulma tipleri için serbest açı) ve çalışma sapmasındaki maksimum gerilme, malzemenin akma dayanımının yüzdesi veya MPa cinsinden hedef gerilme olarak ifade edilir.

Yalnızca boyutlar yerine yük belirtmenin nedeni, yükün işlevsel çıktı olmasıdır. İki yay bir komparatörde aynı ölçülebilir ancak tel çapı kayması, sarım sayısı, ısıl işlem varyasyonu veya şekillendirmeden kalan artık gerilme nedeniyle farklı kuvvetler üretebilir. Yük testi bunların hepsini aynı anda yakalar.

Bir yay ailesi genelinde oran ve yükün nasıl etkileştiğine daha derin bir bakış için bkz. yay oranı ve yük karşılaştırması.

Sinyal, güç ve anahtar kontakları

Üç kategori, ayrı kurallar gerektirecek kadar farklı davranır.

Sinyal kontakları (karttan karta, FFC/FPC, ince hatve) 0,2–1,0 N aralığında çalışır. Baskın risk direnç değil aşınmadır: düşük kuvvet artı titreşim artı tekrarlanan eşleşme döngüleri 0,4–0,8 µm altını aşındırır. Birçok ince hatve tasarımı 0,3 N'yi kabul eder çünkü kontak geometrisi gerilmeyi yoğunlaştıran ve filmleri yerel olarak delen keskin bir taç veya kenar kullanır.

Güç kontakları 1–5 N ve bazen daha yüksek çalışır. Burada belirleyici olan akım yoğunluğu ve ısıdır. Daha yüksek kuvvet daralma direncini düşürür, bu da arayüzdeki I²R ısınmasını azaltır. 3 N'de 20 A'lik bir bıçak kontağı, aynı kontağın 1 N'deki halinden ölçülebilir şekilde daha serin çalışır.

Dokunsal anahtarlar bir hibrittir. Metal kubbe veya konsol, tanımlı bir çalıştırma kuvvetiyle (genellikle 1,0–3,5 N) net bir klik ve devreyi güvenilir şekilde açmak için yeterince yüksek bir geri dönüş kuvveti sağlamalıdır. Anahtar ömrü, çalıştırma kuvvetinin bırakma kuvvetine oranı ve kubbe içindeki gerilme seviyesi tarafından belirlenir.

Malzemeler ve Geometri: Yük Aslında Nereden Gelir

Kontak yükü, sertlik ve sapmanın çarpımıdır. Her ikisi de malzeme ve geometri tarafından belirlenir ve her ikisi de elektriksel gereklilik tarafından kısıtlanır.

Bakır alaşımları baskındır

Berilyum bakır, kuvvetin yüksek ve paket boyutunun küçük olması gereken yerlerde klasik seçimdir, çünkü kullanışlı iletkenliği korurken çok yüksek akma dayanımına yaşlandırılabilir. Berilyumla ilgili düzenleyici ve tedarik soruları dahil olmak üzere ödünleşimler berilyum bakır yaylar bölümünde ele alınmıştır.

Geometri kolları

Malzeme sabitlendikten sonra tasarımcı yükü şu yollarla kontrol eder:

• Kiriş uzunluğu ve kalınlığı. Bir konsol kontak için yük, kalınlığın küpüyle ve uzunluğun küpüyle ters orantılıdır. %10 kalınlık değişimi yükü yaklaşık %33 hareket ettirir. Bu nedenle şerit kalınlığı toleransı çoğu çizimin kabul ettiğinden daha önemlidir.
• Kontak yarıçapı veya taç. Daha keskin bir kontak gerilmeyi yoğunlaştırır ve filmleri kırmak için gereken kuvveti düşürür, ancak yerel aşınma artar.
• Helisel kontaklarda aktif sarım sayısı, oranı doğrusal olarak belirler.
• Ön yükleme. Montajda başlangıç sapması oluşturmak, serbest boşluğu ortadan kaldırır ve yük-sapma eğrisinin doğrusal bölgesinde başlamasını sağlar.

Gerilme ve gevşeme

Sınırlayıcı faktör genellikle montajdaki akma değil, zaman ve sıcaklıkla gerilme gevşemesidir. 85 °C'de akmanın %70–80'inde tutulan bir kontak sürekli kuvvet kaybeder. Uzun ömürlü konnektörler için tasarım pratiği, çalışma gerilmesini sıcaklıkta malzemenin %0,2 akma dayanımının yaklaşık %40–50'sinin altında tutmak veya yaşlandırılmış berilyum bakır ya da yüksek performanslı fosfor bronz gibi güçlü gevşeme direncine sahip bir alaşım seçmektir.

Kontak Yükünü Etkileyen Üretim Toleransları

İyi bir tasarımın gerçeklikle buluştuğu yer burasıdır. Kontak yükü bir yığındır ve her eleman katkıda bulunur.

Rastgele yığıldığında, bunlar kolayca ±%20 yük yayılımı üretir — bu tam olarak ±%20'nin gerçekçi bir çizim toleransı olduğu ve ±%5'in olmadığı anlamına gelir, tabii %100 test ve ayıklama yapmaya hazır değilseniz.

İki pratik sonuç:

1. Yükü gerçekten ölçebileceğiniz bir sapmada belirtin. Çizim "0,4 mm'de 1,2 N" diyorsa ancak test fikstürü serbest yükseklikte ölçüyorsa, sayı anlamsızdır.

2. %100 yük testine ihtiyacınız olup olmadığına erken karar verin. Güvenlik açısından kritik veya yüksek hacimli otomotiv benzeri parçalar için, geçti/kaldı ayıklamalı %100 otomatik yük testi standarttır. Tüketici elektroniği için, şekillendirme sürecinde SPC ile istatistiksel numune alma genellikle yeterlidir. BQUQ'nun bu konudaki yaklaşımı yay yük testi bölümünde açıklanmıştır.

Kontak Yükü Nasıl Ölçülür

Üç yöntem çoğu üretim ihtiyacını karşılar.

Kuvvet-sapma testi. Motorlu bir stand, yayı veya kontağı tanımlı bir sapmaya sürer ve kuvveti kaydeder. Bu, tüm eğriyi verir; buradan çalışma sapmasındaki yükü, oranı ve doğrusal olmayan durumları okursunuz. Hız önemlidir: 50 mm/dk ve 5 mm/dk'da test etmek, kaplanmış veya polimer kaplı parçalarda farklı sonuçlar verebilir.

Yükseklikte yük testi. Daha basit ve hızlı bir kontrol: sert bir durma noktasına kadar sıkıştırın ve kuvveti okuyun. Eğrinin yalnızca bir noktasının önemli olduğu yüksek hacimli ayıklama için uygundur.

Yerinde kontak direnci testi. İşlevsel olarak en dürüst test: konnektörü eşleştirin, tanımlı bir akım uygulayın (ısınmayı önlemek için tipik olarak maksimum 100 mA) ve arayüzdeki milivolt düşüşünü ölçün. Bu, yük aralığının kaplama, termal döngü ve eşleşme döngülerinden sonra gerçekten kararlı direnç sağladığını doğrular.

Üretime hazır bir spesifikasyon genellikle mekanik bir yük testini periyodik bir direnç kontrolüyle eşleştirir, çünkü bir yay yük testini geçebilir ve kontak geometrisi veya kaplama yanlışsa elektriksel olarak başarısız olabilir.

Konnektör ve Anahtar Yayları için Tasarım Kontrol Listesi

Bir çizimi yayınlamadan önce şunları doğrulayın:

• Kontak yükü çalışma sapmasında belirtilmiştir ve tolerans sürecin tutabileceğinden daha sıkı değildir.
• Maksimum çalışma sıcaklığında gevşeme dikkate alınarak minimum ömür sonu yükü belirtilmiştir.
• Çalışma gerilmesi, seçilen alaşım için gevşeme açısından güvenli eşiğin altındadır.
• Serbest yükseklik veya serbest açı, şekillendirme sürecinin karşılayabileceği bir toleransla belirtilmiştir.
• Malzeme temperi ve büküm çizgisine göre tane yönü belirtilmiştir.
• Kaplama, kalınlık ve tür olarak, yalnızca kontak arayüzünde bir notla belirtilmiştir.
• Test yöntemi, fikstür sapması ve test hızı çizimde veya referans verilen bir spesifikasyonda tanımlanmıştır.
• Eşleşme çevrim ömrü ve varsa termal döngü gereksinimi belirtilmiştir.

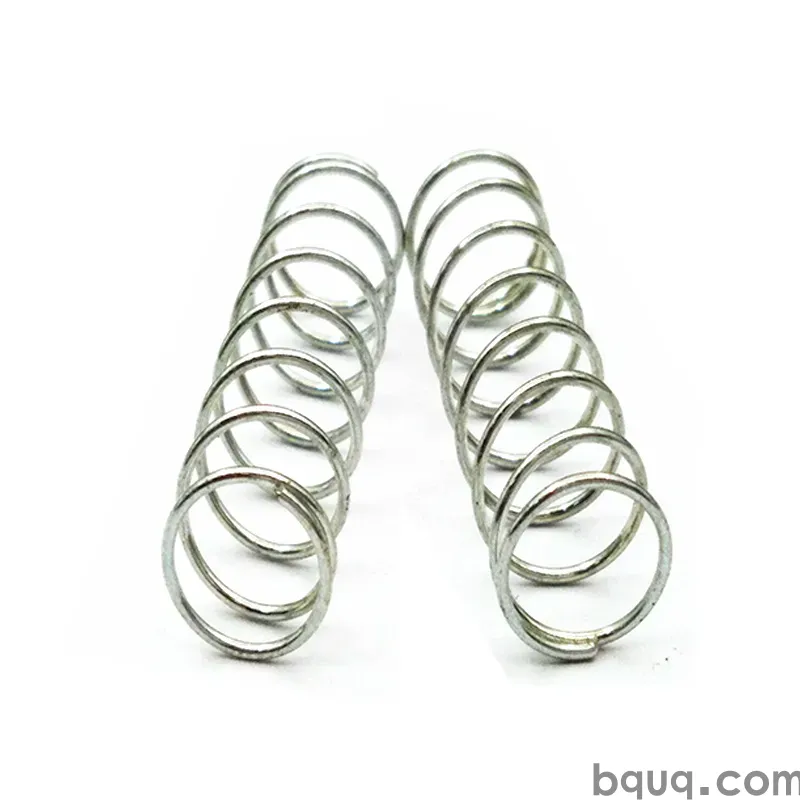

Helisel ve sarım formlu kontaklar için, aynı disiplin kiriş sertliği yerine oran ile uygulanır — standart geometri ailesi için bası yayları ve kontağın itilmek yerine çekildiği durumlar için özel çekme yayları bölümlerine bakın. Döner anahtar detentleri ve çok pozisyonlu kontaklar genellikle burulma yayları ailesine girer.

Kontak Yükü Konusunda Bir Yay Üreticisiyle Çalışmak

Elektronik kontak yayları tedarikinde en yaygın başarısızlık modu, boyutları belirten ancak işlevi belirtmeyen bir çizimdir. Tedarikçi daha sonra doğru ölçülen ve sahada başarısız olan parçalar üretir.

Kısa bir işlevsel spesifikasyon — sapmadaki yük, tolerans, test yöntemi ve ömür sonu minimumu — bu riskin çoğunu ortadan kaldırır ve üreticinin süreç rotasını seçmesine olanak tanır. Ayrıca hedefinizin ulaşılabilir olup olmadığını dürüstçe söylemelerini sağlar: 0,3 mm sapmalı 0,15 mm kalınlığında bir fosfor bronz konsolda ±%10 yük aralığı, 0,5 mm kalınlığında bir parçadaki aynı aralıktan çok farklı bir önermedir.

BQUQ, Dongguan'daki tek bir fabrikada CNC işleme, metal damgalama, özel yaylar ve soğutucuları kapsayan dört üretim hattı işletir; bu, kontak yaylarının binadan çıkmadan damgalanabileceği, şekillendirilebileceği, ısıl işlem görebileceği ve yük testinden geçebileceği anlamına gelir. CNC özellikleri, kontak geometrisinin gerektirdiği yerde ±0,005 mm tutar. Teklifler 12 iş saati içinde gelir ve MOQ prototip ve pilot üretimler için yeterince esnektir.

Sıkça Sorulan Sorular

S: Karttan karta bir konnektör için tipik kontak yükü nedir?

C: Çoğu ince hatve karttan karta ve FFC/FPC konnektörü kontak başına 0,2–1,0 N aralığında çalışır ve 0,4–0,6 N yaygın bir nominaldir. Aynı ailedeki güç kontakları 1–5 N çalışabilir. Değer, kontak geometrisine, kaplamaya ve gereken eşleşme çevrimi sayısına bağlıdır. Her zaman tek bir sayı yerine bir aralık belirtin.

S: Bir yay üreticisi gerçekte ne kadar sıkı bir kontak yükü toleransı tutabilir?

C: Şekillendirilmiş şerit kontaklar için ±%20 rutindir ve iyi takım ve kalıp içi ayarla ±%15 elde edilebilir. ±%10'dan daha sıkı olması genellikle %100 otomatik yük testi ve ayıklama gerektirir, bu da maliyet ekler. Helisel bası yayları genellikle oranda ±%10'u, şekillendirilmiş kontakların yükte ±%10'u tutmasından daha kolay tutabilir.

S: Daha yüksek kontak kuvveti her zaman daha düşük kontak direnci anlamına mı gelir?

C: Hayır. Altın kaplamalı kontaklar için direnç, yaklaşık 1 N'ye kadar kuvvetle dik bir şekilde düşer, sonra düzleşir. Bu noktadan sonra ekstra kuvvet elektriksel olarak çok az şey kazandırırken aşınma, takma kuvveti ve kaplama hasarını artırır. Amaç, kuvveti maksimize etmek değil, marjla düz bölgede oturmaktır.

S: Bir konnektörün ömrü boyunca kontak yükünün düşmesine ne neden olur?

C: Ana neden, sıcaklık ve çalışma gerilmesinin akma dayanımına oranı tarafından yönlendirilen yay malzemesindeki gerilme gevşemesidir. Arayüzdeki fretting aşınması ve kaplama transferi de performansı düşürür. Çalışma gerilmesini sıcaklıkta akmanın yaklaşık %40–50'sinin altında tutmak ve iyi gevşeme direncine sahip bir alaşım seçmek düşüşü sınırlar.

S: BQUQ kontak yaylarını sadece boyutlar yerine belirtilen bir yüke göre üretebilir mi?

C: Evet. Çalışma sapmasını, hedef yükü, toleransı ve test yöntemini gönderin; BQUQ bunu karşılamak için malzeme ve süreç rotasını seçer, ardından yük testi ile doğrular. Dongguan'daki tek bir ISO9001 fabrikasındaki dört üretim hattı damgalama, şekillendirme, ısıl işlem ve testi kapsar. Teklifler 12 iş saati içinde verilir.
