Isı Macunu vs Isı Pedi Nedir? Hangisini Kullanmalısınız?
Çoğu elektronik ve yüksek güç yoğunluklu uygulama için, termal gres (macun), 1,0 ila 8,0 W/m·K arasında değişen bir termal iletkenlik ve minimum 0,025 mm bağlantı hattı kalınlığı sunarak uzun vadeli termal performansta daha iyi bir seçimdir; termal pedler ise 1,0 ila 6,0 W/m·K değerinde daha kolay montaj ve yeniden işlenebilirlik sağlar ancak 0,5 ila 5,0 mm kalınlıkları nedeniyle daha yüksek bir termal dirence sahiptir. Kararınız; üretim hacminize, bileşen basınç toleransına ve yeniden işleme veya otomatik dağıtımın öncelikli olup olmamasına bağlıdır. Maksimum ısı transferine ihtiyacınız varsa ve yüzey düzlüğünü kontrol edebiliyorsanız, gres kullanın; titreşim sönümleme, boşluk doldurma veya basit elle montaj gerekiyorsa, ped kullanın.
Termal Gres ve Termal Ped Arasındaki Temel Fiziksel Farklar Nelerdir?
Termal gres, seramik, bor nitrür veya metal oksit parçacıklarıyla doldurulmuş, silikon bazlı veya silikon içermeyen viskoz bir bileşiktir. Bir macun olarak uygulanır ve tipik olarak 0,025 ila 0,1 mm arasında çok ince bir tabaka halinde sıkıştırılır, bu da termal direnci en aza indirir. Termal pedler, termal olarak iletken dolgu maddeleriyle doldurulmuş, önceden şekillendirilmiş katı silikon veya poliüretan kauçuk tabakalardır ve standart kalınlıkları 0,5 mm ile 5,0 mm arasında değişir. Pedin kalınlığı daha yüksek bir termal yol oluşturur, ancak düzensiz yüzeylere uyum sağlayarak ve pompalama veya kuruma olmadan 0,5 mm'ye kadar boşlukları doldurarak bunu telafi eder.
Termal İletkenlik ve Termal Direnç Gerçek Rakamlarla Nasıl Karşılaştırılır?
Termal iletkenlik (k-değeri) denklemin yalnızca bir parçasıdır; termal direnç (R-değeri) kalınlığı ve temas alanını hesaba katar. 5,0 W/m·K iletkenliğe sahip tipik bir 1,0 mm ped için termal direnç yaklaşık 0,2 °C·cm²/W'dir. Buna karşılık, aynı 5,0 W/m·K iletkenliğe sahip bir gresin 0,05 mm kalınlıkta uygulanması, yalnızca 0,01 °C·cm²/W'lik bir termal direnç sağlar; bu da 20 kat daha düşüktür. Bu, 100 W'lık bir CPU için, sıkıştırma kuvvetinin yeterli olması koşuluyla, gresin arayüz boyunca 1 °C'lik bir sıcaklık artışı üreteceği, pedin ise 20 °C'lik bir artış üreteceği anlamına gelir. 2,0 N/cm² basınçta 25 mm x 25 mm'lik bir soğutucu üzerinde yapılan testler, gresin 10 W/cm² üzerindeki güç yoğunluklarında pedlerden sürekli olarak daha iyi performans gösterdiğini göstermektedir.
Hangi Uygulamalar Termal Gres İçin Daha Uygundur?

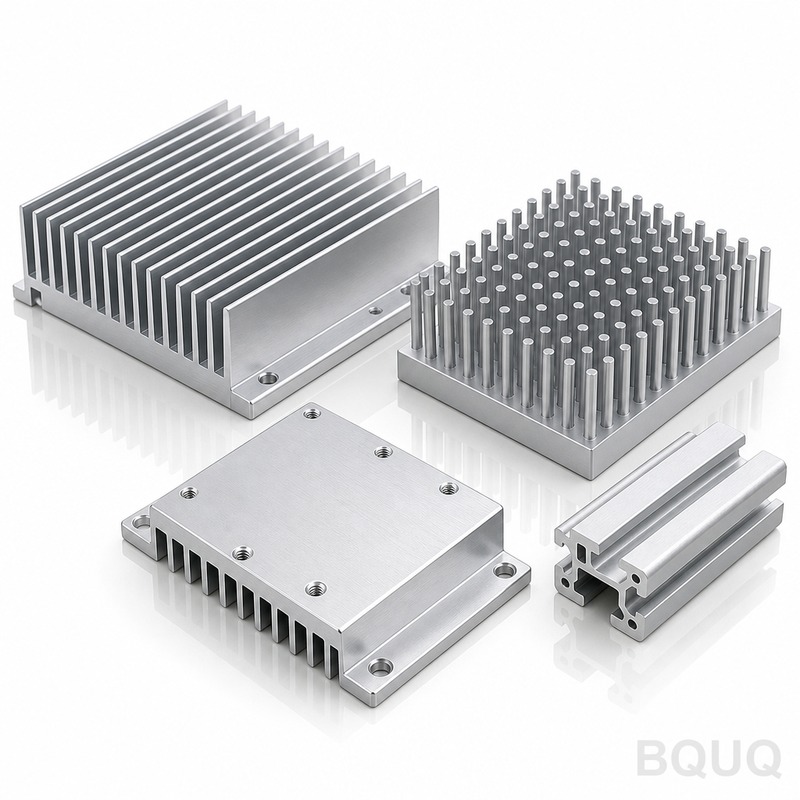

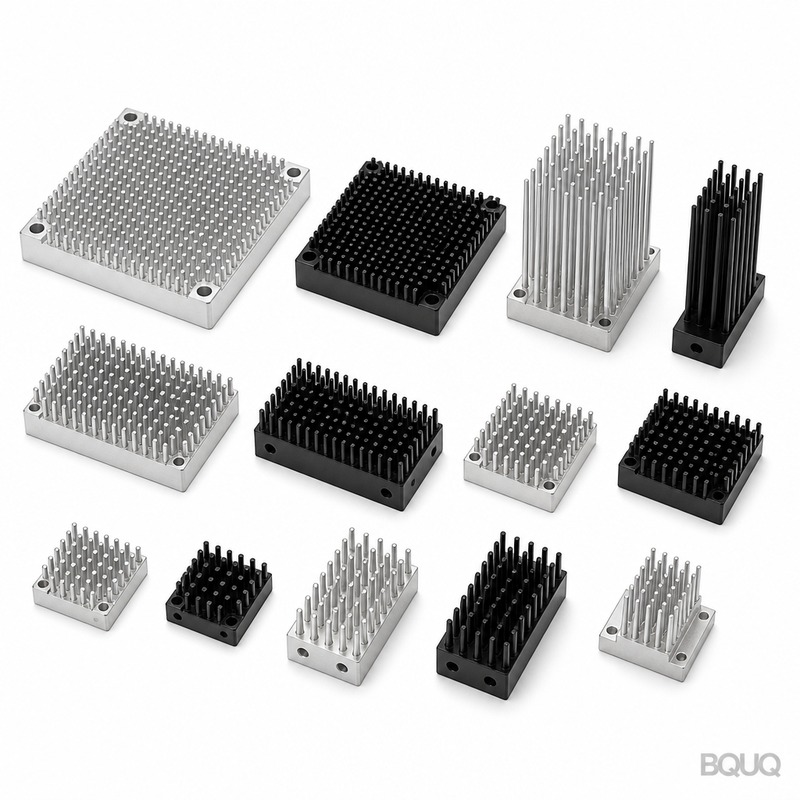

Termal gres; sert, düz yüzeylere sahip ve montajın kalıcı olduğu veya nadiren servis edildiği uygulamalar için idealdir. Tipik senaryolar arasında CPU/GPU soğutucu montajı, IGBT modülleri ve düz taban plakalı güç yarı iletken paketleri bulunur. Yüzey düzlüğü 0,05 mm veya daha iyi olan CNC ile işlenmiş alüminyum soğutucularda, gres yalnızca mikro kusurları doldurarak metal-metal temasını en üst düzeye çıkarır. Üst düzey tüketici elektroniğinde, şablon baskı ile uygulanan 2,5 W/m·K silikon gres, 1,0 mm kalınlığındaki 3,0 W/m·K bir pede kıyasla bağlantı sıcaklığını 15 °C azaltabilir. Bununla birlikte, gres, 0,3 mm'yi aşan büyük boşlukları olan uygulamalar için önerilmez; çünkü aşırı kalınlık olmadan boşlukları etkili bir şekilde dolduramaz, bu da pompalamaya veya kurumaya yol açar.
Hangi Uygulamalar Termal Pedler İçin Daha Uygundur?
Termal pedler; bileşenlerin farklı yüksekliklere sahip olduğu ve boşluk doldurma gerektiren istiflenmiş baskılı devre kartları (PCB'ler), otomotiv elektroniği ve LED aydınlatma modülleri için tercih edilen çözümdür. 3,0 W/m·K iletkenliğe ve 2,0 mm kalınlığa sahip tipik bir ped, temas basıncını korurken 1,0 mm'ye kadar bileşen yükseklik farkını karşılayabilir. Pedler ayrıca elektriksel izolasyon gerektiren uygulamalar için de gereklidir; çünkü birçok pedin dielektrik dayanım voltajı 6 kV AC'yi aşar. BQUQ'nun metal damgalama ve soğutucu müşterileri için pedler, lehim bağlantılarının düzensiz bir topoğrafya oluşturduğu damgalanmış bir alüminyum soğutucu ile PCB arasında yaygın olarak kullanılır. Buradaki ödünleşim, pedlerin sökülmesi durumunda değiştirilmesi gerekmesi, gresin ise yeniden uygulanabilmesidir.
Sıkıştırma Basıncı Her Malzemenin Performansını Nasıl Etkiler?
Sıkıştırma basıncı, termal arayüz malzemeleri için en kritik değişkendir. Termal gres, optimum ıslatma elde etmek için minimum 0,5 ila 1,0 N/cm² basınç gerektirir ve basınç çok düşükse performans düşer, hava cepleri kalır. Termal pedler, orijinal kalınlıklarının %70-80'ine sıkıştırmak için çok daha yüksek bir basınç aralığı olan 5,0 ila 20 N/cm² gerektirir; düşük basınçta pedin termal direnci %40'a kadar artar. Örneğin, 5,0 W/m·K iletkenliğe sahip 1,5 mm'lik bir ped, 5 N/cm²'de 0,15 °C·cm²/W dirence sahip olacaktır, ancak 20 N/cm²'de bu 0,08 °C·cm²/W'ye düşer. BQUQ yaylı sıkıştırma elemanlarının kullanıldığı yaylı düzeneklerde, bileşen başına 2,0 N'lik bir yay kuvveti gres için yeterlidir ancak çoğu ped için yetersizdir.
Uzun Vadeli Güvenilirlik Gres ve Pedler Arasında Neden Farklıdır?
Termal gres, özellikle termal çevrim altında zamanla pompalama ve faz ayrışmasından muzdariptir. Standart bir silikon gres, birleşen yüzeylerin hareketi nedeniyle -40 °C ila 125 °C arasında 1000 çevrimden sonra termal performansının %15'ini kaybedebilir. Üst düzey faz değiştiren malzemeler bunu %5'e düşürür, ancak pahalıdırlar. Termal pedler ise katı oldukları ve akmadıkları veya kurumadıkları için mükemmel uzun vadeli stabilite gösterirler. 150 °C'de 2000 saatlik termal yaşlanmadan sonra, 2,0 mm'lik bir ped başlangıçtaki termal iletkenliğinin %95'ini korur. Bununla birlikte, pedler, kalıcı olarak deforme oldukları ve geri kazanma kuvvetini kaybettikleri, zamanla temas basıncını azalttıkları sıkıştırma setinden muzdarip olabilirler. Yüksek titreşimli otomotiv veya havacılık uygulamaları için pedler daha güvenilirdir; statik sunucu uygulamaları için gres daha iyidir.
Maliyet ve Üretim Süreci Kararı Nasıl Etkiler?
Maliyet önemli bir farklılaştırıcıdır. Termal gres, uygulama başına daha ucuzdur: iyi kalite bir gresin (3,0 W/m·K) 1,0 g'lık bir şırıngası gram başına yaklaşık 0,15 ila 0,30 ABD Doları tutarındadır ve tek bir CPU uygulaması yalnızca 0,5 ila 0,8 g kullanır. Termal pedler, 1,0 mm kalınlık ve 3,0 W/m·K iletkenlik için santimetrekare başına 0,10 ila 0,50 ABD Doları tutarındadır. Seri üretim için gres, otomatik dağıtım ekipmanı (şablon yazıcı veya dağıtıcı için 5.000 ila 20.000 ABD Doları) gerektirirken, pedler şekle göre kesilir ve elle yerleştirilir, bu da herhangi bir sermaye yatırımı gerektirmez. Bununla birlikte, gres uygulaması, hava sıkışması ve kirlenme nedeniyle daha yüksek bir kusur oranına sahiptir ve bu da yeniden işleme maliyetlerine yol açar. Pedler, manuel montaj hatlarında daha affedicidir; bu nedenle birçok düşük hacimli veya prototip üretim, birim başına daha yüksek malzeme maliyetine rağmen bunları seçer.
Her İkisi İçin Standart Kalınlık ve Tolerans Spesifikasyonları Nelerdir?
Malzemeleri belirlerken mühendisler kalınlık toleransını ve üretim değişkenliğini dikkate almalıdır. Termal gresin sabit bir kalınlığı yoktur; sıkıştırma kuvveti ve yüzey düzlüğü ile kontrol edilir ve pratik minimum 0,025 mm'dir. Termal pedler 0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 5,0 mm standart kalınlıklarda gelir; 1,5 mm altındaki pedler için ±0,1 mm ve daha kalın pedler için ±0,2 mm toleransla. Bir pedin yüzey alanı, çoğu soğutucu arayüz tasarımı için yeterli olan ±0,3 mm toleransla kalıpla kesilebilir. BQUQ'nun damgalanmış soğutucuları için, uygun ped sıkıştırmasını sağlamak amacıyla montaj cebinin ±0,1 mm derinlik toleransıyla tasarlanmasını öneriyoruz.
| Malzeme Türü | Termal İletkenlik (W/m·K) | Tipik Kalınlık (mm) | Termal Direnç (°C·cm²/W) | Sıkıştırma Basıncı (N/cm²) | Uygulama Başına Maliyet (ABD Doları) | Yeniden İşlenebilirlik |
| Termal Gres | 1,0 ila 8,0 | 0,025 ila 0,1 | 0,01 ila 0,05 | 0,5 ila 1,0 | 0,15 ila 0,30 | Zayıf, yeniden uygulama gerektirir |
| Termal Ped (silikon) | 1,0 ila 6,0 | 0,5 ila 5,0 | 0,10 ila 0,40 | 5,0 ila 20 | cm² başına 0,10 ila 0,50 | Mükemmel, yeniden konumlandırılabilir |
| Faz Değiştiren Malzeme | 3,0 ila 8,0 | 0,025 ila 0,2 | 0,02 ila 0,08 | 1,0 ila 5,0 | 0,50 ila 1,00 | İyi, ilk ısı çevriminde erir |
| Grafit Levha | 5,0 ila 15,0 | 0,025 ila 0,5 | 0,03 ila 0,10 | 1,0 ila 10 | cm² başına 0,20 ila 0,80 | Orta, kırılgandır |
Yüksek Güçlü LED veya Güç Elektroniği İçin Hangi Malzemeyi Seçmelisiniz?
Yüksek güçlü LED'ler (çip başına 5 W'tan fazla) ve IGBT modülleri için, soğutucu tabanı makinede düz işlendiğinde termal gres tek mantıklı seçimdir. 20 W çıkışlı tipik bir COB LED, 20 W ısı üretir; 1,0 mm kalınlığında 3,0 W/m·K bir ped kullanmak 20 °C'lik bir sıcaklık artışıyla sonuçlanırken, aynı iletkenliğe sahip gres yalnızca 1 °C'lik bir artış sağlar. Bu, LED ömrünü doğrudan etkiler; çünkü bağlantı sıcaklığındaki her 10 °C'lik azalma, LED'in ömrünü ikiye katlar. Doğrudan bakır bağlantılı (DBC) alt tabakalara sahip güç elektroniği için gres zorunludur. Bununla birlikte, montaj yüzeyinde bir basamak veya gömme bileşenler varsa, boşluğu köprülemek için bir ped gereklidir ve boşluğa tam olarak uyan kalınlıkta 5,0 W/m·K değerinde yüksek performanslı bir ped seçmelisiniz.
Seri Üretimden Önce Termal Performansı Nasıl Doğrularsınız?
Bir malzemeye karar vermeden önce, standart bir fikstür (ASTM D5470) kullanarak bir termal empedans testi yapın. Gerçek sıkıştırma basıncınızda ve beklenen bağlantı hattı kalınlığında termal direnci ölçün. Gres için, optimumu bulmak amacıyla üç farklı dağıtım hacminde test edin. Pedler için, direnç eğrisini belirlemek amacıyla üç farklı sıkıştırma oranında (%70, %80, %90) test edin. Ayrıca, pompalama veya sıkıştırma setini kontrol etmek için bir termal çevrim testi (-40 °C ila 125 °C arasında 500 çevrim) gerçekleştirin. BQUQ'da, gerçek damgalanmış soğutucunuzu ve bileşeninizi termal simülasyon için malzeme tedarikçisine göndermenizi öneriyoruz; bu yaklaşık 200 ila 500 ABD Doları tutar ve 2 hafta sürer, ancak maliyetli saha arızalarını önler.
Termal Gres Esnek veya Kavisli Yüzeylerde Kullanılabilir mi?
Hayır, termal gres, termal direnci artıran kalın ve düzensiz tabakalar oluşturmadan boşlukları köprüleyemez veya kavisli yüzeylere yapışamaz. Esnek devreler veya kavisli LED şeritler için, bükülebilen ve düzensiz boşlukları doldurabilen uyumlu çekirdekli bir termal ped kullanın. Kavisli yüzeyler için 10-20 Shore sertliğinde (çok yumuşak) 2,0 mm'lik bir ped önerilir.
Termal Gres ve Termal Ped Ne Kadar Dayanır?
Termal gres, tipik tüketici elektroniğinde 3 ila 5 yıl dayanır, ancak 125 °C üzerindeki yüksek sıcaklık ortamlarında daha hızlı bozulabilir. Termal pedler, kimyasal olarak kararlı oldukları ve göç etmedikleri için aynı koşullar altında 5 ila 10 yıl dayanır. 10 yıllık hizmet ömrüne sahip endüstriyel ekipmanlar için pedler daha güvenli bir seçimdir.
Termal Ped Sökme Sonrasında Yeniden Kullanılabilir mi?
Hayır, termal pedler tek kullanımlık bileşenlerdir. Sıkıştırıldıktan sonra orijinal kalınlıklarını tam olarak geri kazanamazlar, bu nedenle yeniden kullanmak hava boşlukları oluşturur ve termal performansı %50'ye kadar düşürür. Termal gres de viskozitesini kaybeder ve herhangi bir yeniden işleme sırasında temizlenmeli ve yeniden uygulanmalıdır.
Bu Malzemeler İçin Maksimum Çalışma Sıcaklığı Nedir?
Standart silikon bazlı termal gres, sürekli olarak 150 °C'ye kadar çalışırken, yüksek sıcaklık versiyonları (seramik dolgulu) 200 °C'ye ulaşabilir. Silikon termal pedlerin maksimum sürekli değeri 150 °C'dir, ancak bazı poliüretan bazlı pedler 180 °C'yi kaldırabilir. Bu sınırların ötesinde, bağlayıcı bozulur ve termal iletkenlik hızla düşer.
Termal Gres veya Ped Kalıntısını Nasıl Çıkarırsınız?
Gres için, tüy bırakmayan bezlerle izopropil alkol (%99 saflık) kullanın; kürlenmiş silikon
