Ekstrüzyon Soğutucu Profil Tasarımı: Optimum Termal Yönetim için Standart Şekiller ve Özel Seçenekler

Zorlamalı hava akışı ve doğal konveksiyon uygulamalarının %90'ı için standart ekstrüzyon soğutucu profilleri (düz sırtlı, tek kanatlı ve çift kanallı tasarımlar gibi) en düşük kalıp maliyetiyle yeterli termal performans sağlar. Özel ekstrüzyon profilleri yalnızca alan kısıtlamaları, hava akış yönü veya yüksek yoğunluklu kanat gereksinimleri standart kalıpların geometrik sınırlarını aştığında, tipik olarak 250 W/cm² ısı akısının üzerinde veya gövde boyutları standart dışı olduğunda gerekli hale gelir. Karar, kalıp maliyetlerini (800 USD ila 3.500 USD), minimum sipariş adetlerini (500 kg) ve ulaşılabilir toleransları (kritik boyutlarda ±0,1 mm) termal direnç hedefleriyle dengelemeye bağlıdır.

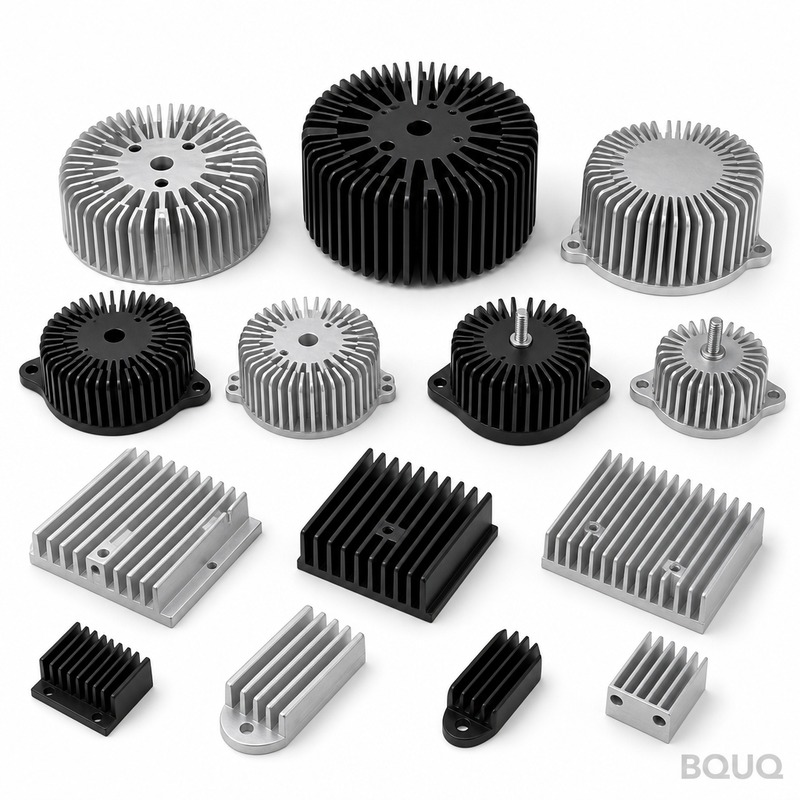

Standart Ekstrüzyon Soğutucu Şekilleri ve Termal Sınırları

Standart profiller, onlarca yıllık alüminyum ekstrüzyon pratiğinde optimize edilmiş yaygın kalıp geometrileriyle tanımlanır. En yaygın kullanılan şekiller şunları içerir:

- Düz sırtlı tek kanat: Paralel dikey kanatlı düz bir taban; aşağı yönlü hava akışı veya tek taraflı bileşen montajı için en iyisidir. Kanat yüksekliği-boşluk oranı tipik olarak 4:1 ila 8:1 arasında değişir. 10 kanatlı, 100 mm uzunluğunda ve 40 mm genişliğinde bir profil için termal direnç, 2 m/s hava akışında yaklaşık 0,85 °C/W'dir. - Düz sırtlı çift kanal: Merkezi bir boşlukla ayrılmış iki kanat dizisi; çift bileşenli soğutma veya basınç düşüşünü azaltmak için kullanılır. Merkezi kanal, havanın kanat uçlarını baypas etmesine izin vererek düşük statik basınçlı fanlarda performansı artırır. - T-slot ve oluk profilleri: Klipsleri veya PCB'leri doğrudan soğutucuya monte etmek için tasarlanmıştır; termal yollardan ödün vermeden mekanik işlevsellik katar. - Radyal ve pim kanatlı profiller: Bunlar teknik olarak ekstrüde edilir ancak pim oluşturmak için sonradan işleme gerektirir. Gerçek pim kanat dizileri tek bir ekstrüzyon geçişinde elde edilemez; skiving veya CNC delme gerektirirler ve bu da maliyeti standart ekstrüzyonlara göre %30 ila %50 artırır.

Standart şekiller için tipik ekstrüzyon oranları (kütük alanından profil alanına) 10:1 ila 30:1 arasında değişir. Daha yüksek oranlar daha ince kanatlar sağlar ancak kalıp aşınmasını ve boyutsal değişkenliği artırır. 1,5 mm kanat kalınlığına ve 3,0 mm boşluğa sahip standart bir 6063-T5 alüminyum profil, 25 mm kanat yüksekliğinde %92 kanat verimliliği elde eder.

Özel Ekstrüzyon Soğutucu Profilleri: Ne Zaman ve Neden

Uygulamanız üç kısıtlamadan en az birini ihlal ettiğinde özel profiller haklı çıkar: gövde boyutları (yükseklik veya genişlik), kanat geometrisi (1,2 mm'nin altında kalınlık veya 80 mm'nin üzerinde yükseklik) veya montaj özellikleri (standart dışı delikler, klipsler veya baskı yükseklikleri). Örneğin, 1U sunucu kasası soğutucu yüksekliğini 14,5 mm ile sınırlar. 12 mm kanat yüksekliği ve 2 mm tabanı olan standart bir profil sığmaz; 10 mm kanat yüksekliği ve 3 mm tabanı olan özel bir profil belirli bir kalıpla ekstrüde edilebilir.

2025'te Dongguan fabrikalarında özel kalıp maliyetleri, basit bir düz sırtlı kalıp için 1.200 USD'den, alttan kesmeli karmaşık çok boşluklu bir kalıp için 3.500 USD'ye kadar değişmektedir. Özel kalıplar için teslim süresi 10 ila 15 iş günüdür; standart stok profiller için bu süre 24 ila 48 saattir. Özel bir profil için minimum sipariş tipik olarak 500 kg'dır (100 g/m'lik bir profil için yaklaşık 1.500 metre). 6063-T5 için tipik ekstrüzyon fiyatı kg başına 3,2 ila 4,5 USD olduğundan, bu, kalıp maliyeti ve yüzey işlemi hariç, yalnızca malzeme olarak minimum 1.600 USD'lik bir yatırım anlamına gelir.

Malzeme Sınıfları ve Termal İletkenlik Etkisi

Alüminyum alaşımı seçimi termal direnci ve maliyeti doğrudan etkiler. 6063-T5, iyi ekstrüde edilebilirliği ve orta düzeyde iletkenliği nedeniyle çoğu soğutucu için varsayılan olsa da, 6061-T6 daha yüksek mukavemet ancak %10 daha düşük termal iletkenlik sunar. Maksimum termal performans için 1050A veya 1350 alaşımları sırasıyla 222 W/m·K ve 234 W/m·K iletkenlik sağlar, ancak bunlar daha yumuşaktır ve ekstrüde edilmesi daha pahalıdır; kalıp aşınmasını %20 artırır ve ulaşılabilir toleransı ±0,2 mm'ye düşürür.

25 W ısı yükü ve 40 °C ortam sıcaklığına sahip 50 mm x 50 mm x 30 mm'lik bir soğutucu için 6063-T5'ten 1350'ye geçmek termal direnci 0,72 °C/W'den 0,58 °C/W'ye (%19 iyileşme) düşürür, ancak 1.000 adetlik miktarlarda birim maliyeti 1,85 USD'den 2,70 USD'ye çıkarır.

Tolerans Kapasiteleri ve Boyutsal Kontrol

Ekstrüzyon toleransları, soğutucu profilleri için belirli sınıflarla birlikte EN 755-9 standardına uyar. Kanat kalınlığı ve taban kalınlığı gibi kritik boyutlar için ulaşılabilir toleranslar şunlardır:

- Kanat kalınlığı (1,0 mm ila 3,0 mm): Standart kalıplar için ±0,15 mm, özel kalibrasyonla ±0,10 mm - Kanat yüksekliği: 25 mm yükseklik başına ±0,20 mm - Taban kalınlığı: 100 mm'den dar profiller için ±0,10 mm - Burulma ve doğrusallık: Metre başına 1,0 mm, germe ile 0,5 mm'ye düşürülebilir - Kesim uzunluğu toleransı: Testere kesimleri için ±0,50 mm, CNC işlenmiş uçlar için ±0,20 mm

Bileşenin monte edildiği termal arayüz yüzeyleri için, ekstrüzyon sonrası işleme adımıyla (yüzey frezeleme veya taşlama) 100 mm'de 0,05 mm düzlük elde edilebilir. Bu işlem, tipik boyutlar için parça başına 0,15 ila 0,30 USD ekler. İşleme olmadan, ekstrüzyon sonrası düzlük 0,20 mm'dir; bu da daha kalın bir termal arayüz malzemesi (TIM) gerektirir ve termal direnci %10 ila %15 artırır.

Yüzey İşlemi ve Termal Performansa Etkisi

Eloksal, ekstrüzyon soğutucular için en yaygın yüzey işlemidir; korozyon koruması ve elektrik yalıtımı sunar. Standart siyah eloksal (20 ila 25 mikron) emisyonu 0,1'den (çıplak alüminyum) 0,85'e yükseltir ve doğal konveksiyon uygulamalarında radyasyonla ısı transferini %30'a kadar iyileştirir. Ancak eloksal, metrekare yüzey alanı başına 1,2 ila 2,5 USD maliyet ekler ve teslim süresini 3 ila 5 iş günü uzatır.

Zorlamalı hava soğutması için eloksal katmanının termal direnci ihmal edilebilir düzeydedir (0,01 °C/W'den az), ancak kanat boşluğunu toplamda (her iki tarafta) 0,04 ila 0,05 mm azaltır; bu da sık aralıklı tasarımlarda hava akışını etkileyebilir. Kanat boşluğunuz 2,0 mm veya daha azsa, eloksal kalınlığını 10 mikron olarak belirtin veya bunun yerine metrekare başına 0,5 USD'ye şeffaf dönüşüm kaplaması (kromat veya trivalan) kullanın.

Maliyet Dağılımı: Standart ve Özel Profiller

BQUQ'da özel ekstrüzyon soğutucuları şeffaf bir dağılımla fiyatlandırıyoruz. Tipik bir özel profil için (100 mm uzunluk, 60 mm genişlik, 35 mm yükseklik, 1,5 mm kalınlığında 12 kanat), 2.000 adette maliyet yapısı şöyledir:

Özel bir profil için %29'luk prim, yalnızca ayrı bir braketi ortadan kaldırıyorsa, montaj süresini kısaltıyorsa veya termal performansı standart bir profilin başarabileceğinin ötesinde iyileştiriyorsa haklı çıkar. Yılda 5.000 adedin üzerindeki üretim hacimlerinde kalıp maliyeti amortismanı parça başına 0,24 USD'nin altına düşer ve bu da özel profilleri giderek daha cazip hale getirir.

Profil Seçimi için Pratik Öneriler

Termal yükünüzü ve hava akışınızı modelleyerek başlayın. Gerekli termal direnç 0,8 °C/W'nin üzerindeyse, standart bir düz sırtlı profil büyük olasılıkla yeterli olacaktır. 0,5 °C/W'nin altına ihtiyacınız varsa, daha yüksek kanatlı ve daha sıkı boşluklu özel bir profil düşünün. Kanat yüksekliği-boşluk oranını her zaman doğrulayın: 10:1'i aşmak sınır tabakalarının birleşmesine neden olarak ısı transfer verimliliğini %15 ila %20 azaltır. Doğal konveksiyon için hava durgunluğunu önlemek amacıyla kanat aralığını 6 mm'nin üzerinde tutun.

Titreşime yatkın uygulamalar için (otomotiv, havacılık) 6061-T6 belirtin ve rezonansı önlemek için taban kalınlığını kanat yüksekliğinin en az %30'u olarak tasarlayın. Yüksek voltajlı uygulamalar için (1 kV üzeri) kaçak mesafe gereksinimlerini karşılamak üzere 25 mikron eloksal isteyin. Kurşunsuz lehim reflow'u için profilin ekstrüzyon işleminden kaynaklanan silikon bazlı yağlayıcılardan arındırılmış olduğundan emin olun; BQUQ, yağ giderme sırasında tamamen uzaklaştırılan suda çözünür yağlayıcılar kullanır.

Mühendisler için SSS Tarzı İpuçları

- Ekstrüzyon için minimum kanat kalınlığı nedir? 6063-T5 için 1,0 mm güvenli minimumdur. Bunun altında kanat ucu yırtılabilir veya kalıp çatlayabilir. 6061-T6 için daha yüksek akış gerilimi nedeniyle minimum 1,5 mm'ye çıkar. - Tabanı 15 mm'den kalın bir soğutucu alabilir miyim? Evet, ancak ekstrüzyon basıncı önemli ölçüde artar, kalıp maliyetini %20 ve teslim süresini 5 gün artırır. Bunun yerine ayrı bir soğuk dövme veya işlenmiş taban plakalı standart bir profil düşünün. - Ekstrüde soğutucunun maksimum uzunluğu nedir? Sürekli ekstrüzyon 6 metrelik uzunluklar üretebilir, ancak nakliye ve taşıma sınırlamaları çoğu siparişi 3 metreyle sınırlar. 1 metrenin üzerindeki uzunluklar için eloksal sırasında eğilmeyi önlemek amacıyla doğrusallığı 0,5 mm/m olarak belirtin. - Standart profilleri ne kadar hızlı alabilirim? BQUQ, 6063-T5'te 40'tan fazla standart profil stoklar. 500 adede kadar olan miktarlar için 5 iş günü içinde kesim, işleme ve eloksal yapabiliriz. Acil numuneler için 48 saat içinde 200 mm kesim uzunlukları gönderiyoruz.

Sonuç

Standart ekstrüzyon soğutucu profilleri çoğu termal sorunu en düşük maliyet ve en kısa teslim süresiyle çözer. Özel profiller, geometrik veya termal gereksinimleriniz standart sınırları aştığında ve kalıp maliyeti yeterli bir üretim hacmine amorti edilebildiğinde ekonomik olarak uygulanabilir hale gelir. 20 yıllık CNC işleme ve metal damgalama deneyimine sahip BQUQ olarak, prototipleme için standart bir profille başlamanızı ve termal performansı gerçek hava akışı koşullarınızda doğruladıktan sonra özel bir kalıba geçmenizi öneriyoruz.

Soğutucu gereksinimlerinizin mühendislik incelemesi için bize 2D veya 3D CAD dosyanızı ve termal özelliklerinizi gönderin. Ekibimiz 12 saat içinde termal simülasyon, standart profil önerisi ve özel kalıp fiyat teklifiyle yanıt verecektir. Fiyatlandırma ve teslimat için bizimle E-posta: sc@bquq.com, WhatsApp: +86 13713157787 adresinden iletişime geçin veya www.bquq.com adresini ziyaret edin.
