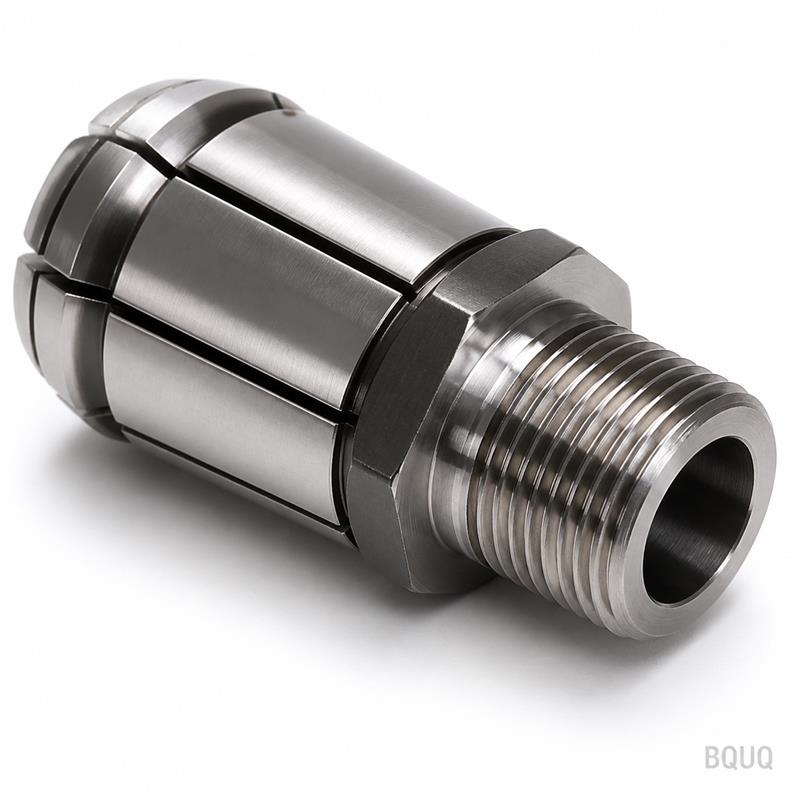

Bu Pens Otomatik Tornanız İçin Ne Yapar? Bu, kare bar malzeme için CNC işlenmiş otomatik torna 38 tip bir pens olup, yüksek hızlı tornalama sırasında kare, dikdörtgen ve altıgen bar malzemeyi sıkıca k
Bu, kare bar malzeme için CNC işlenmiş otomatik torna 38 tip bir pens olup, yüksek hızlı tornalama sırasında kare, dikdörtgen ve altıgen bar malzemeyi sıkıca kavramak üzere tasarlanmıştır. Burun kısmında tutarlı 0,005 mm toplam gösterge salgısı (TIR) elde edersiniz; bu da işlenmiş parçalarınızın yeniden işleme gerek kalmadan toleransı koruduğu anlamına gelir. Standart ölçüleri 10 iş günü içinde sevk ediyoruz ve her birim, uzun kavrama ömrü için 58-60 HRC sertliğine kadar sertleştirilir.
Yuvarlak pensler kare bar köşelerini ezerek bozar. 38 tip pens, barınızla birebir eşleşen ve kavrama kuvvetini dört düz yüzeye eşit şekilde dağıtan işlenmiş bir kare deliğe sahiptir. Bu, ağır kesme yükleri altında barın dönmesini önler ve malzemeniz üzerinde yüzey izleri oluşmasını engeller. Kare deliğimiz broşlama ile değil, tel erozyon ile kesilir; böylece köşeler keskindir ve düz yüzeyler 0,003 mm içinde paralel kalır.
8620 alaşımlı çelik ile başlıyor, ardından karbürize edip 58-60 HRC sertliğine kadar sertleştiriyoruz. Sementasyon derinliği 0,8-1,2 mm olup, tekrarlanan geri yaylanma için çekirdek tok kalırken aşınmaya dayanıklı bir yüzey sağlar. Özel siparişler için ayrıca 4140 önceden sertleştirilmiş çelik veya paslanmaz 17-4PH de sunuyoruz. Tüm pensler, sertleştirme sonrası mikroyapıyı stabilize etmek ve aylarca kullanımda boyutsal sapmayı önlemek için kriyojenik işleme tabi tutulur.
38 tip pens, frezeleme ile değil tel erozyon ile kesilen üç tahliye yuvasına sahiptir. Bu, çapaksız ve gerilim yükselticisiz 0,4 mm yuva genişliği sağlar. Yay hareketi, pnömatik basınç altında 0,2 mm kapanacak şekilde ayarlanmıştır; bu, 6 mm ila 38 mm arası kare barı kavramak için ideal noktadır. Paketlemeden önce her pensi 0,3 MPa hava basıncında açma ve kapama kuvveti açısından test ediyoruz.
Her pens, Zeiss CMM kullanılarak %100 boyutsal kontrolden geçer. Her birimde delik ölçüsü, eşmerkezlilik ve yuva genişliğini ölçüyoruz. Salgı, 0,001 mm göstergeli hassas bir test mili üzerinde doğrulanır. Ayrıca burun ve konik kısımda sertlik testi yapıyoruz. Herhangi bir pens başarısız olursa, müşteriye değil hurdaya gider. Her siparişle birlikte izlenebilir bir muayene raporu alırsınız.
Bu pens, Citizen, Star ve Tsugami gibi markaların standart 38 tip otomatik torna milleriyle uyumludur. Konik açısı 16 derecedir ve baş çapı, sıkı bir oturma için -0,02 mm toleransla 38,0 mm'dir. Ayrıca geri çekmeli tip ve sabit uzunluklu tip de sunuyoruz. Makineniz farklı bir çekme tüpü dişi kullanıyorsa, arka ucu 3 gün içinde çekme çubuğunuza uyacak şekilde işleyebiliriz.
Sizi 100 adet almaya zorlamıyoruz. 6 mm ile 38 mm arası ölçüler için standart minimum sipariş adedimiz 1 adettir. Özel delik şekilleri (altıgen veya kama yuvası gibi) için kurulum süresini karşılamak üzere 5 adet talep ediyoruz. Tüm özel pensler, Dongguan fabrikamızda katı malzemeden işlenir; böylece standart ölçülerle aynı 10 günlük teslim süresini elde edersiniz. Katalog ölçülerimizde asla minimum sipariş adedi yoktur.
Değirmen test raporlarına sahip sertifikalı malzeme ile başlıyoruz. CNC tornalama ve tel erozyon ile yuva kesiminden sonra, her pens 190°C'de 2 saat gerilim giderme işlemine tabi tutulur. Konik ve delikte son taşlama, eşmerkezlilik hatalarını önlemek için tek kurulumda yapılır. Sevkiyattan önce delik ölçüsünde %100 hava mastarı kontrolü yapıyoruz. Çiziminiz 0,005 mm'den daha sıkı bir salgı gerektiriyorsa, lepleme ile 0,003 mm'ye ulaşabiliriz; ancak bu, teslim süresine 3 gün ekler.
Standart ölçülerde minimum sipariş adedi yoktur—prototip veya bakım ihtiyaçları için tek adet sipariş verebilirsiniz.
Evet, 6 mm ila 38 mm arası herhangi bir kare, altıgen veya dikdörtgen profilde özel delik ölçüleri işliyoruz; özel şekiller için minimum 5 adet sipariş gereklidir.
Her pensi hassas bir test miline monte ediyor ve TIR'ı 0,001 mm kadranlı gösterge ile ölçüyor, değeri muayene raporunuza kaydediyoruz.
Standart ölçüler 10 iş gününde sevk edilir; özel delik şekilleri, çizim onayından itibaren 12 iş günü sürer.
Bize çiziminizi veya sadece bar ölçünüzü ve makine modelinizi gönderin. 12 saat içinde belirsiz bir tahmin değil, kesin bir fiyat ve teslim süresi gönderelim. Dongguan, Çin'deki ekibimiz RFQ'nuzu doğrudan ele alır—satış temsilcisi yok, kar marjı yok. Çiziminizi sc@bquq.com adresine e-posta ile gönderin veya bize WhatsApp'tan +86 13713157787 numarasından ulaşın. Bu pensi kesici takımlarınızla eşleştirme hakkında daha fazla bağlam için CNC kesici takım seçim rehberimizi okuyun. Bir sonraki işiniz için toleranslar belirliyorsanız, CNC işleme toleransları rehberimize göz atın.
| Parametre | Kapasite |
|---|---|
| Malzemeler | AL6061/7075, SUS303/304/316, 45# çelik, T2 bakır, H59 pirinç, POM, PEEK, naylon |
| Tolerans | ±0.005mm standart, ±0.003mm talep üzerine |
| Makineler | 3/4/5 eksen CNC, tornalama-frezeleme, İsviçre tipi torna |
| Yüzey İşlemi | Eloksal, nikel, çinko, pasivasyon, kumlama, parlatma |
| Boyut Aralığı | Maksimum 400 x 300 x 200 mm |
| Prototip | 72 saat, numunelerde minimum sipariş miktarı yok |
| Denetim | Parti başına tam rapor, talep üzerine CMM verisi |
