Özel CNC Pens Aynası Setleri ER11'den ER40'a Hassas Üretim Çin'den
GirişÇiziminiz parçayı tanımlar. Biz işleriz. Her pens aynası, stok yaklaşımlarına göre değil, sizin tam ölçülerinize göre üretilir. Sevkiyattan önce her birim CMM ve salgı test cihazı ile kontrol edi
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Çiziminiz parçayı tanımlar. Biz işleriz. Her pens aynası, stok yaklaşımlarına göre değil, sizin tam ölçülerinize göre üretilir. Sevkiyattan önce her birim CMM ve salgı test cihazı ile kontrol edilir. Size milinize tam oturan bir parça teslim edilir, neredeyse oturan bir parça değil.
Tolerans: Kritik çaplarda ±0.005 mm
Salgı: Burunda ≤0.008 mm TIR
Malzeme: 20CrMnTi veya 8620 çeliği, 58–62 HRC'ye yüzey sertleştirilmiş
Teslim süresi: Standart setler için 15–20 gün, prototipler için 10 gün
Minimum sipariş adedi yok: 1 adet veya 1.000 adet sipariş verebilirsiniz
Biz, Çin'in Dongguan kentinde CNC işlemede 20 yıllık deneyime sahip bir hassas üretim fabrikasıyız. Çizimi gönderin. Gerisini biz hallederiz.
Teknik Özellikler
Parametre
Değer
Notlar
Mevcut boyutlar

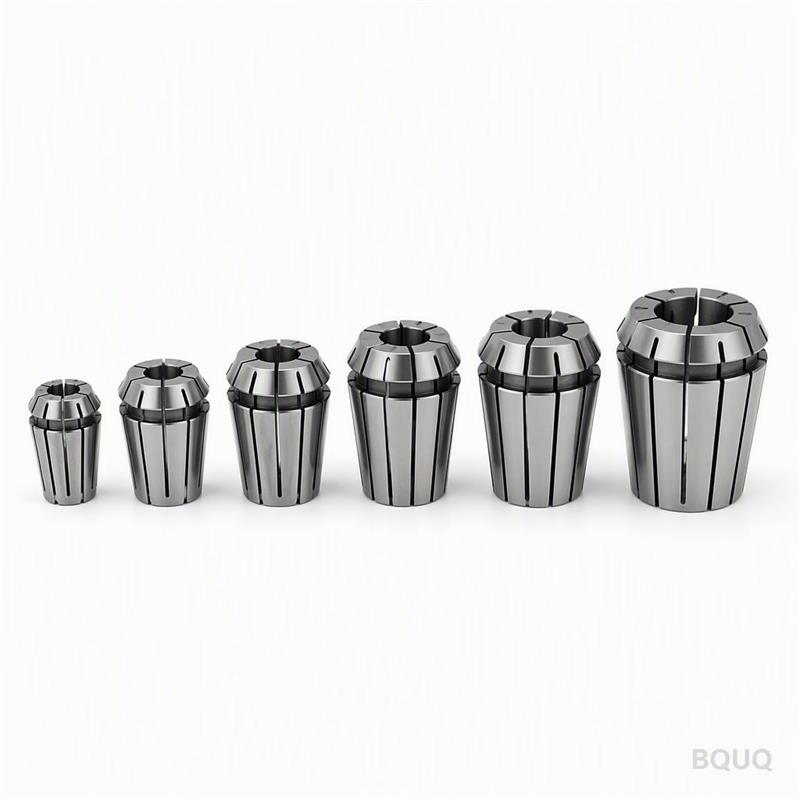

ER11, ER16, ER20, ER25, ER32, ER40
Tam seri veya karışık setler
Malzeme
20CrMnTi, 8620, 4140 veya çizime göre
Yüzey sertleştirme veya tam sertleştirme
Sertlik
58–62 HRC
Sertleştirme derinliği 0.8–1.2 mm
Tolerans
Delik ve konikte ±0.005 mm
20°C'de ölçülmüştür
Salgı
Burunda ≤0.008 mm TIR
Her parçada doğrulanır
Yüzey kalitesi
Konikte Ra 0.4 μm, diğer yüzeylerde Ra 0.8 μm
Isıl işlem sonrası taşlanmıştır
Diş tipi
Metrik veya inç, çizime göre
Çekme çubuğu için M8 ila M16
İşleme prosesi
CNC tornalama, taşlama, slotlar için tel erozyon
4 eksen ve 5 eksen mevcuttur
Isıl işlem
Karbürizasyon veya endüksiyonla sertleştirme
Fabrika içi veya sertifikalı tedarikçi
Muayene
CMM raporu, salgı raporu, sertlik testi
Parti başına, fiyata dahildir
Parti boyutu
1 ila 10.000
Minimum sipariş adedi yok, her miktar
Teslim süresi
Üretim için 15–20 gün, numuneler için 10 gün
Acil siparişlerde daha hızlı
Menşei
Çin'de üretilmiştir
Dongguan fabrikası
Alıcıların Çizimlerini Bize Göndermesi İçin Üç Neden
1. Parti bazında izlenebilir kalite.
Her partiye benzersiz bir ısı numarası verilir. Malzeme sertifikalarını, ısıl işlem eğrilerini ve son muayene verilerini kaydederiz. Montaj hattınızda bir sorun ortaya çıkarsa, bunu tam partiye ve tarihe kadar izleriz. Tahmin yok.
2. Parti başına muayene raporu.
Bize güvenmek zorunda değilsiniz. Her parti için CMM koordinatları, salgı ölçümleri ve sertlik değerlerini içeren bir PDF göndeririz. Kritik siparişlerde ölçüm düzeneğinin fotoğraflarını da ekleriz. Kalite kontrol ekibiniz fabrikayı ziyaret etmeden doğrulama yapabilir.
3. CNC + sac metal + yay + soğutucu için tek fabrika.
Pens aynanız ihtiyacınız olan tek parça değil. Ayrıca metal damgalama hatları, yay sarma makineleri ve soğutucu imalatı da yürütüyoruz. Bize komple montaj çizimini gönderin. Tüm BOM'u tek e-postada fiyatlandıralım. Daha az tedarikçi, daha az lojistik sorunu, daha düşük toplam maliyet.
Bu Parçalar Nerelerde Kullanılır
Fabrikamızdan çıkan özel CNC pens aynaları gerçek üretim ortamlarında kullanılmaktadır. Bunları şu alanlarda görüyoruz:
CNC tornalar ve işleme merkezleri – yüksek hızlı işleme için çubuk malzemeyi tutar. ER25 ve ER32, İsviçre tipi tornalarda yaygındır.
Freze makineleri ve işleme merkezleri – parmak frezeler ve matkaplar için ER16 ve ER20 pens aynaları. 0.008 mm altındaki salgı, takım ömrünü öngörülebilir kılar.
Otomotiv komponent hatları – valf gövdeleri, kam mili taslakları ve şanzıman milleri için ER40 aynalar. PPAP sunumları için parti izlenebilirliği önemlidir.
Tıbbi cihaz üretimi – titanyum ve paslanmaz çelik parçalar için küçük ER11 aynalar. Yüzey kalitesi ve temizlik kritik öneme sahiptir.
Havacılık alt yüklenicileri – alüminyum ve Inconel parçalar için ER32 aynalar. Sertlik ve eşmerkezlilik her birimde doğrulanır.
Kalıp ve maça atölyeleri – grafit elektrotlar ve sertleştirilmiş çelik kesiciler için ER20 ve ER25 aynalar.
Yuvarlak parçalar işliyorsanız, muhtemelen bir pens aynasına ihtiyacınız vardır. Biz onları genel bir katalog spesifikasyonuna göre değil, sizin çiziminize göre üretiyoruz.
S: Minimum sipariş adediniz nedir?
C: Minimum sipariş adedi yoktur. Prototipler ve küçük seriler için tek parça sipariş kabul ediyoruz. Küçük miktarlarda birim fiyat daha yüksektir ancak takım maliyeti sıfırdır. Sadece parçalar için ödeme yaparsınız.
S: Toleransı ve salgıyı nasıl kontrol ediyorsunuz?
C: Kritik çaplarda ±0.005 mm hassasiyetle işliyoruz. Isıl işlem sonrası konik ve deliği taşlıyoruz. Her parça CMM ve salgı test cihazında ölçülür. Muayene raporu sevkiyata dahildir.
S: Özel bir set için teslim süresi nedir?
C: Standart setler (ER11 ila ER40) 15–20 günde sevk edilir. Prototipler ve acil siparişler 10 günde tamamlanabilir. Daha hızlıya ihtiyacınız varsa, son tarihinizi bize bildirin. Üretim programını buna göre ayarlarız.
S: Malzeme sertifikası sağlayabilir misiniz?
C: Evet. Hammadde için haddane sertifikaları, ısıl işlem raporları ve sertlik testi sonuçları sağlıyoruz. Havacılık veya tıbbi siparişler için tam izlenebilirlik dokümantasyonu sunabiliriz.
Çiziminizi Gönderin
12 saat içinde fiyat teklifi veriyoruz. PDF veya STEP dosyanızı gönderin. Toleransları, malzeme kalitesini ve miktarı belirtin. Kesin fiyat ve teslim süresi ile yanıt veriyoruz. Taahhüt yok, gizli ücret yok.
E-posta: sc@bquq.com
WhatsApp: +86 13713157787
Hassas üretim, Çin'de yapılır, minimum sipariş adedi yok ve doğrulanmış kalite. Çiziminiz başlangıç noktasıdır. Neler yapabileceğimizi göstermemize izin verin.
