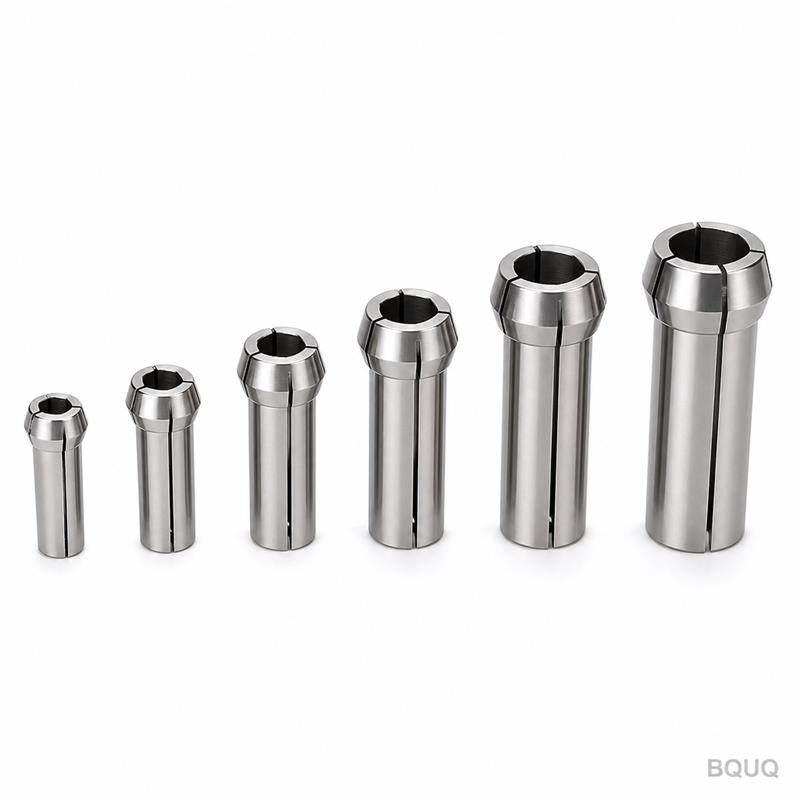

Özel CNC Cırcırlı Pens Aynası Otomatik Torna Altıgen Delik Pens Seti 15-52mm | BQUQ
GirişAltıgen üzerinde, sadece köşelerde değil, tam kavrama yapan bir pense ihtiyacınız var. Her altıgen delik pensi, çiziminize birebir uygun şekilde işliyoruz—iç profil, geri çekme açısı ve yuva geom
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Altıgen üzerinde, sadece köşelerde değil, tam kavrama yapan bir pense ihtiyacınız var. Her altıgen delik pensi, çiziminize birebir uygun şekilde işliyoruz—iç profil, geri çekme açısı ve yuva geometrisi. Her set, sevkiyat öncesinde CMM ile doğrulanır. Tahmin yok, iş milinizde yeniden işleme yok.
Tolerans: Delik ve konikte ±0,005 mm
Teslim süresi: Standart setler için 10–15 iş günü
Minimum sipariş adedi yok: bir set veya elli set sipariş edin
Malzeme: 20CrMnTi veya 8620, 58–62 HRC'ye yüzey sertleştirme
Her partiyle birlikte muayene raporu gönderilir
Teknik Özellikler
Parametre
Değer
Delik aralığı
15 mm ila 52 mm (altıgen karşılıklı köşe ölçüsü)
Pens konik açısı
16°, 20° veya pens aynanızın spesifikasyonuna göre
Malzeme
20CrMnTi, 8620 veya 4140 (çizime göre)
Sertlik
58–62 HRC yüzey sertleştirme, 1,0–1,5 mm derinlik
Yüzey kalitesi
Konikte Ra 0,4 µm, delikte Ra 0,8 µm
Yuva tipi
Yarıklı, yarıksız veya yaylı (çizime göre)
İşleme süreci
CNC tornalama, CNC frezeleme, tel erozyon ile yuva açma
Tolerans
Delik ve konikte ±0,005 mm, eşmerkezlilik 0,003 mm
Parti boyutu
1 ila 500+ adet
Muayene
%100 konik kontrolü, her parti için CMM raporu
Teslim süresi
Standart 10–15 gün, acil 7 gün
İşaretleme
Lazerle kazınmış parça numarası ve parti kodu
Gövde işleme için bu parçaları Citizen ve Star Swiss tipi tornalarda çalıştırıyor, ardından altıgen deliği tel erozyonla bitiriyoruz. Bu sayede altıgen malzemeyi iz bırakmadan kavrayan temiz, çapaksız bir iç profil elde ediyoruz. Setlerde, her pensi kovanıyla eşleştiriyor ve paketlemeden önce master altıgen çubukla deneme geçmesi yapıyoruz.
Alıcıların Çizimlerini Bize Göndermesinin Üç Nedeni
1. Parti bazında izlenebilir kalite.
Her pens benzersiz bir parti kodu alır. Isıl işlem eğrilerini, taşlama pas sayılarını ve son muayene verilerini bu koda karşı kaydediyoruz. Hattınızda bir sorun çıkarsa, sorunu tam olarak fırın yüküne ve operatör vardiyasına kadar izleyebiliyoruz. Her sevkiyatla birlikte sadece bir kutu parça değil, PDF rapor da gönderiyoruz.
2. Her parti için muayene raporu.
Partideki her parçada konik açısını, delik ölçüsünü, eşmerkezliliği ve sertliği ölçüyoruz—numune alarak değil. Rapor, her pensin gerçek değerlerini çizim toleranslarınıza karşı listeler. Bir değer sınır dışıysa, o pens hurdaya ayrılır, sevk edilmez. Rakamlarımızı kendi CMM'nizle denetleyebilirsiniz; sonuçlar eşleşecektir.
3. CNC, damgalama, yaylar ve soğutucular için tek fabrika.
Pens aynanız bir yaylı itici, damgalanmış tutucu plaka veya çekme tüpü için bir soğutucu gerektirebilir. Hepsini aynı binada üretiyoruz. Tek satın alma siparişi, tek kalite sistemi, tek sevkiyat tarihi. Üç tedarikçiyi farklı saat dilimlerinde koordine etmek yok. Bu, alışılmış sürtünmeler olmadan Çin'de yapılan hassas imalattır.
Bu Parçaların Kullanıldığı Yerler
Swiss tipi otomatik tornalar – yuvarlak penslerin altıgenin dönmesine izin vereceği vida makinesi parçaları için altıgen çubuk malzeme tutma.
Geri çekmeli pens aynalı CNC tornalama merkezleri – altıgen somunlar, bağlantı parçaları ve vana bileşenleri üzerinde ikinci operasyon işleri için.
Hidrolik ve pnömatik pens aynaları – altıgen deliğin iş mili merkez hattıyla mikron hassasiyetinde hizalanması gereken uygulamalar.
Otomotiv yakıt sistemi bileşenleri – işleme sırasında çizilmemesi gereken altıgen gövde bağlantı parçaları.
Tıbbi cihaz imalatı – yüzey kalitesi ve tekrarlanabilirliğin kritik olduğu küçük altıgen implantlar ve aletler.
Havacılık bağlantı elemanları – yüksek iş mili hızlarında deformasyon olmadan güvenli kavrama gerektiren altıgen cıvatalar ve lokmalar.
15–52 mm aralığı, M10 ila M36 arasındaki en yaygın altıgen ölçülerini kapsar. Bu aralığın dışında bir ölçüye ihtiyacınız varsa, çizimi gönderin—üretelim.
S: Minimum sipariş adedi var mı?
C: Hayır. Tek bir pens veya komple set üretiyoruz. Tek parça için birim fiyat daha yüksektir, ancak kalite süreci aynıdır. Birçok alıcı test etmek için bir set sipariş eder, iyi çalışınca siparişi büyütür.
S: Altıgen delikte hangi toleransı tutabiliyorsunuz?
C: Karşılıklı köşe ölçüsünde ±0,005 mm, koniğe göre eşmerkezlilik 0,003 mm. CMM ve kalibre edilmiş altıgen master ile ölçüyoruz. Çiziminiz daha sıkı bir tolerans gerektiriyorsa, teklif veririz—ancak üretim standardımız 0,005 mm'dir.
S: Özel bir set için teslim süreniz nedir?
C: Çizim onayından itibaren 10–15 iş günü. Bu süreye malzeme tedariki, ısıl işlem, taşlama ve son muayene dahildir. Acil siparişler için %15 ek ücretle 7 günde teslim edebiliriz. DHL veya FedEx ile kapıdan kapıya gönderim yapıyoruz.
S: Malzeme sertifikaları sağlayabiliyor musunuz?
C: Evet. Hammadde için haddehane sertifikaları, sertlik eğrili ısıl işlem raporları ve her parti için boyutsal muayene raporu sunuyoruz. Tüm belgeler İngilizcedir ve kalite kontrol müdürümüz tarafından kaşelenir. Müşteriniz PPAP seviye 3 gerektiriyorsa, onu da yapabiliriz.
Çiziminizi Gönderin
PDF veya STEP dosyanızı sc@bquq.com adresine e-posta ile gönderin. 12 saat içinde sabit bir teklifle yanıt veriyoruz—fiyat, teslim süresi ve tolerans değerlendirmesi. Fizibilite hakkında hızlı bir kontrol istiyorsanız, çizimi gönderin, aynı gün sizi geri arayalım. Çin iş saatleri içinde daha hızlı yanıt için WhatsApp hattımız: +86 13713157787.
Minimum sipariş adedi yok. Minimum sipariş değeri yok. Sadece çizimi gönderin ve net bir cevap alın.
