GirişÇiziminiz parçayı tanımlar. Biz de bu çizime göre işler, her kritik boyutu doğrular ve ancak muayeneden geçtikten sonra sevk ederiz.Bu, otomatik tezgahlar için 52 tip bir pens
Hassas CNC Pens Aynası 52 Tip Su Verilmiş Koyu, Çin'den Özel Üretim
GirişÇiziminiz parçayı tanımlar. Biz de bu çizime göre işler, her kritik boyutu doğrular ve ancak muayeneden geçtikten sonra sevk ederiz.Bu, otomatik tezgahlar için 52 tip bir pens aynasıdır. Aşınma d
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Çiziminiz parçayı tanımlar. Biz de bu çizime göre işler, her kritik boyutu doğrular ve ancak muayeneden geçtikten sonra sevk ederiz.

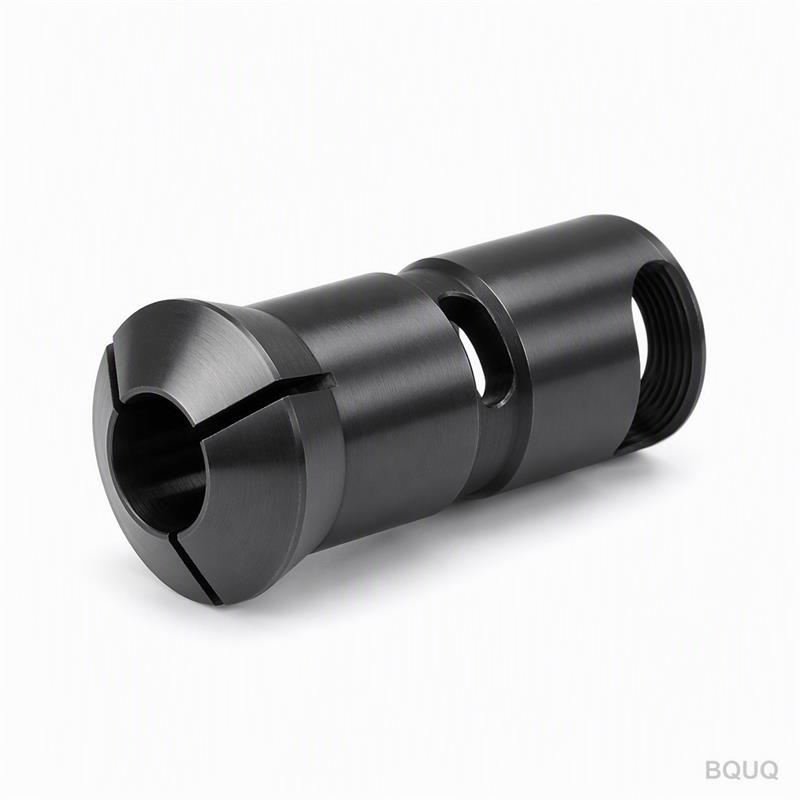

Bu, otomatik tezgahlar için 52 tip bir pens aynasıdır. Aşınma direnci ve korozyon kontrolü için su verilmiş ve karartılmıştır. Ürünü, sizin belirlediğiniz iç delik profiline, hatve adımına ve yuva geometrisine göre üretiyoruz.
Tolerans: İç delik ve yuva genişliklerinde ±0,005 mm
Teslim süresi: Standart partiler için 10–15 iş günü
Minimum sipariş adedi yok: 1 adet veya 10.000 adet sipariş verin
Malzeme: 20CrMnTi veya 40Cr, HRC 58–62 sertliğinde
Yüzey işlemi: Su verilmiş koyu (siyah oksit) veya belirtildiği gibi
Dongguan, Çin'de 20 yıllık deneyime sahip bir hassas imalat fabrikasıyız. Çizimi gönderin. Size net bir fiyat teklifi ve milinize uyan bir parça sunalım.
Teknik Özellikler
Parametre
Değer
Mevcut ebatlar
52 tip (Ø52 mm'ye kadar çubuk malzeme için otomatik torna milleri)
Malzemeler
20CrMnTi, 40Cr, 9SiCr veya eşdeğer alaşımlı çelik
Sertlik
Su verme ve menevişleme sonrası HRC 58–62
Yüzey işlemi
Su verilmiş koyu (siyah oksit), isteğe bağlı: fosfatlama, nikel kaplama
Tolerans
İç delikte ±0,005 mm, dış çapta ±0,01 mm, boyda ±0,02 mm
Eşmerkezlilik
İç delik ile dış çap arasında ≤0,005 mm TIR
Yuva genişliği
±0,01 mm, çapaksız kenarlar
Dişler
M16×1,5 ila M42×1,5, 6H kalite iç diş
Kama yuvası / tahrik yuvaları
Çizime göre, broşlanmış veya tel erozyon ile işlenmiş
İşleme prosesi
CNC tornalama, CNC frezeleme, yuvalar için tel erozyon, iç delik için iç taşlama
Parti boyutu
1 ila 50.000 adet, minimum sipariş adedi yok
Muayene
Kritik özelliklerde %100 boyutsal kontrol, her parti için CMM raporu
Teslim süresi
Standart ebatlar için 10–15 iş günü, özel profiller için 20 gün
Paketleme
Pas önleyici yağ, tek tek sarma, ihracat ahşap kasası
Alıcıların çizimlerini bize göndermesinin üç nedeni
1. Parti bazında izlenebilir kalite.
Her pens aynasına benzersiz bir parti numarası verilir. Isıl işlem eğrilerini, taşlama taşı özelliklerini ve son muayene verilerini kaydederiz. Üretiminizde bir sorun ortaya çıkarsa, sorunu tam olarak ısıl işlem partisine ve makine operatörüne kadar izleyebiliriz.
2. Her parti için muayene raporu.
Sadece geçti/kaldı damgası değil, gerçek ölçüm değerlerini içeren boyutsal bir rapor alırsınız. İç delik çapını, eşmerkezliliği, yuva genişliğini ve sertliği ölçeriz. Rapor, QC mühendisimiz tarafından imzalanır ve sevkiyatla birlikte gönderilir.
3. CNC + sac metal + yay + soğutucu için tek fabrika.
Pens aynası ihtiyacınız olan tek parça değil. Ayrıca CNC işleme, metal sac damgalama, yay sarma ve soğutucu üretim hatlarımız da mevcuttur. Bize komple montaj çizimini gönderin. Tüm prosesleri tek çatı altında, tek kalite sistemiyle ve tek sevkiyat tarihiyle koordine edelim.
Bu parçaların kullanıldığı yerler
Otomatik tezgahlar (İsviçre tipi ve kam tipi) – yüksek hacimli tornalama işlemlerinde Ø52 mm'ye kadar çubuk malzemeyi beslemek ve sıkıştırmak için.
Hassas vidalı işleme – pens aynaları; bağlantı elemanları, bağlantı parçaları ve vana bileşenleri için altıgen, kare ve yuvarlak çubukları tutar.
Tıbbi cihaz imalatı – küçük çaplı titanyum ve paslanmaz parçalar, tekrarlanabilir sıkma kuvveti ve sıfır salgı gerektirir.
Otomotiv yakıt enjektör bileşenleri – nozul ve iğnelerin yüksek hacimli üretimi, milyonlarca çevrim boyunca eşmerkezliliği koruyan bir ayna gerektirir.
Elektrik konnektör pimleri – pirinç ve bakır pimler yüksek devirlerde işlenir; sertleştirilmiş, koyu yüzeyli bir ayna aşınmaya ve sıkışmaya karşı direnç sağlar.
Hidrolik bağlantı parçaları – su verilmiş yüzey, çelik ve paslanmaz boşlukları sıkarken sürtünmeyi azaltır ve tutukluk yapmayı önler.
S: Minimum sipariş adediniz var mı?
C: Hayır. Tek parça prototipleri ve tam üretim serilerini kabul ediyoruz. Adet fiyatı miktarla birlikte düşer, ancak sizi gereğinden fazla sipariş vermeye zorlamayız.
S: Hangi toleransı ve kaliteyi garanti edebilirsiniz?
C: Standart tolerans, iç delik ve yuva genişliklerinde ±0,005 mm, eşmerkezlilik ≤0,005 mm TIR'dir. Her parti için CMM muayene raporu sunarız. Bir boyutu kaçırırsak, parçayı ücretsiz olarak yeniden üretiriz.
S: Özel bir CNC pens aynası için teslim süresi nedir?
C: İç delik ve diş özelliğinize göre standart 52 tip için 10–15 iş günü. Özel yuvalar veya kaplamalar içeren tamamen özel profiller için 20 iş günü ayırın. Acil siparişler için malzeme durumuna bağlı olarak 7 güne kadar hızlandırabiliriz.
S: Malzeme sertifikaları ve ısıl işlem raporları sağlıyor musunuz?
C: Evet. Her parti, hammadde için değirmen sertifikası, sertlik test raporu ve ısıl işlem eğrisi ile sevk edilir. Talep üzerine üçüncü taraf testleri (SGS, BV) de sağlayabiliriz.
Çiziminizi gönderin
Birim fiyat, takım maliyeti (varsa) ve teslim tarihi dahil olmak üzere 12 saat içinde net bir fiyat teklifiyle yanıt veriyoruz.
Çiziminizi (PDF, STEP veya IGES) e-posta ile sc@bquq.com adresine gönderin
Veya WhatsApp üzerinden bize yazın: +86 13713157787
Mühendislerin dilinden konuşuruz. Teklifleri şişirmeyiz. Siz çizimi gönderin, biz parçayı teslim edelim.
