GirişÇiziminiz günler içinde, haftalar değil, bitmiş bir pense dönüşür. Auto Lathe 36 Tip pensi tam olarak çiziminize göre işliyor ve Dongguan fabrikamızdan çıkmadan önce her kriti

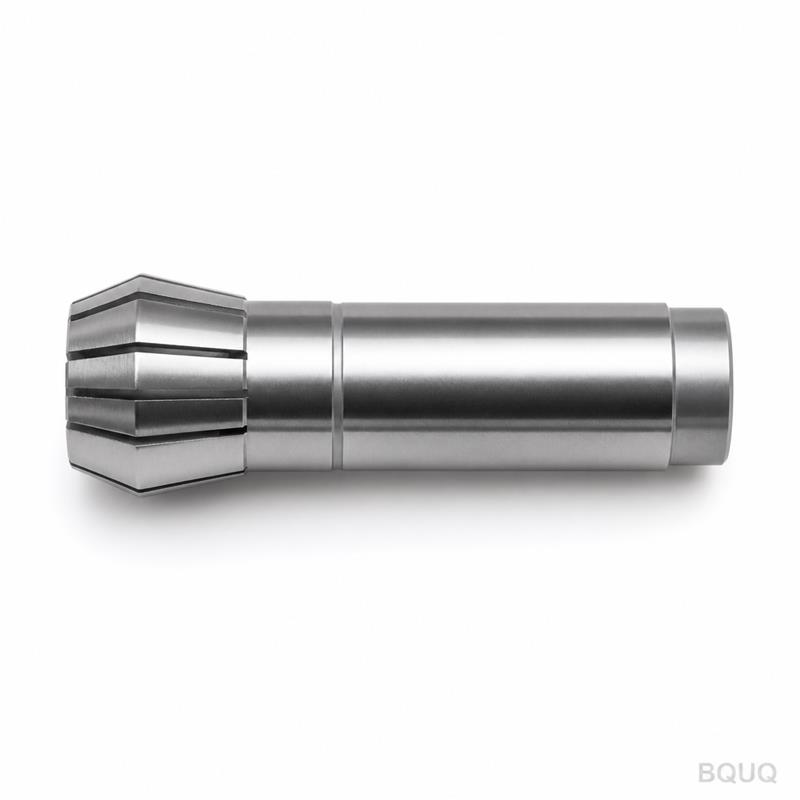

Özel CNC Pens Aynası Otomatik Torna 36 Tip Üst Görünüm Çin'de Hassas Üretim
GirişÇiziminiz günler içinde, haftalar değil, bitmiş bir pense dönüşür. Auto Lathe 36 Tip pensi tam olarak çiziminize göre işliyor ve Dongguan fabrikamızdan çıkmadan önce her kritik boyutu doğruluyoru
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Çiziminiz günler içinde, haftalar değil, bitmiş bir pense dönüşür. Auto Lathe 36 Tip pensi tam olarak çiziminize göre işliyor ve Dongguan fabrikamızdan çıkmadan önce her kritik boyutu doğruluyoruz. Gelen muayenede sürpriz yok.
Kısaca: Delik ve konikte tolerans ±0,005 mm, standart malzemeler için teslim süresi 7–10 iş günü, minimum sipariş adedi yok. Tek parça veya on bin parça, aynı proses kontrolü.
Teknik Özellikler
Parametre
Değer
Malzeme seçenekleri
65Mn yay çeliği, 20CrMnTi, 9SiCr, SUS420 veya belirttiğiniz alaşım
Sertlik (işlenmiş)
Yay çeliği için HRC 45–55; alaşımlı çelik için sementasyonla 58–62 HRC
Delik toleransı
±0,005 mm (yarık genişliği ve iç çap)
Konik açısı
±0,5 ark dakikası, hava mastarı ile doğrulanır
Yüzey pürüzlülüğü
Delikte Ra 0,4 µm, dış yüzeylerde Ra 0,8 µm
İşleme prosesi
CNC tornalama, hassas frezeleme, yarıklar için tel erozyon (wire EDM), ısıl işlem, son taşlama
Muayene
Delik ve konikte %100 boyutsal kontrol; CMM verileriyle parti raporu
Parti boyutu
1–100.000 adet, minimum sipariş adedi yok
Teslim süresi
7–10 iş günü (prototip), 15–20 gün (seri üretim)
Menşei
Çin malı, Dongguan fabrikası
36 Tip pensi kendi CNC tornalarımızda ve taşlama makinelerimizde üretiyoruz. Yarıklar damgalama ile değil, tel erozyon ile kesilir; böylece geri yaylanma parti içindeki her parçada tutarlı ve tekrarlanabilir olur.
Alıcıların Çizimlerini Bize Göndermesinin Üç Nedeni
1. Parti bazında izlenebilir kalite. Her ısı numarası, her parti, her CMM raporu parça numaranıza göre arşivlenir. Bir kusuru belirli bir eriyik veya vardiyaya kadar izlemeniz gerekirse, kaydı dakikalar içinde çıkarırız. Bu, kağıt izi olan hassas üretimdir, tahmin değil.
2. Parti başına muayene raporu. Her sevkiyatla birlikte boyutsal bir rapor alırsınız. Her parti için delik çapı, konik açısı, sertlik ve yüzey pürüzlülüğünü listeler. Gelen kalite kontrol ekibiniz, her şeyi yeniden ölçmeden kendi mastarlarıyla bizim değerlerimizi karşılaştırabilir.
3. CNC + damgalama + yay + soğutucu için tek fabrika. Pensiniz montajınızdaki tek parça değil. Aynı çatı altında CNC işleme, metal damgalama, yay sarma ve soğutucu (heatsink) imalat hatlarımız da mevcuttur. Bize tüm BOM'u gönderin, parçalar arasındaki toleransları biz koordine edelim. Daha az tedarikçi, daha az tolerans yığılması, daha az lojistik sorunu.
Bu Parçalar Nerelerde Kullanılır
Auto Lathe 36 Tip pens, otomatik tornalar ve İsviçre tipi makineler için bir iş bağlama bileşenidir. Tornalama, delme ve diş açma işlemleri sırasında yuvarlak, kare veya altıgen çubuk malzemeyi kavrar.
Gerçek uygulamalar şunları içerir:
Pirinç bağlantı parçaları ve vana bileşenlerinin yüksek hacimli üretimi
Otomotiv yakıt enjektörleri için hassas pimler ve miller
Tıbbi implant vidaları ve kemik ankrajları (tekrarlanabilir kavrama kuvvetinin kritik olduğu yerler)
Çok milli otomatik makinelerde üretilen elektronik konnektör pimleri ve terminalleri
Pensin altıgen çubuğu yüzeyini çizmeden tutması gereken bağlantı elemanı üretimi
Çizimde gördüğünüz üst görünüm tasarımı, kavrama yüzeyidir. Yarık deseni, pensin çubuk etrafında ne kadar eşit kapandığını belirler. Yarık genişliğini ve derinliğini malzemenizin sertliğine ve çubuk toleransına göre ayarlıyoruz; böylece deformasyon olmadan maksimum kavrama elde edersiniz.
Minimum sipariş adedi nedir?
Minimum sipariş adedi yoktur. Uyum testiniz için tek bir prototip veya üretim için bin adet üretiriz. Adet fiyatı miktarla düşer, ancak kurulum ve muayene maliyeti bir adet veya yüz adet sipariş etseniz de aynıdır.
Toleransı ve kaliteyi nasıl garanti ediyorsunuz?
Her kritik boyut için CMM ve hava mastarları kullanıyoruz. Delik ve konik %100 kontrol edilir, örnekleme yapılmaz. Bir boyut spesifikasyon dışındaysa parça yeniden işlenmez, hurdaya ayrılır. Muayene raporumuz yalnızca geçti/kaldı damgası değil, gerçek ölçülen değerleri gösterir.
Özel CNC pens aynası için teslim süresi nedir?
Prototip: çizim onayından sonra 7–10 iş günü. Seri üretim: malzeme bulunabilirliğine ve ısıl işlem döngüsüne bağlı olarak 15–20 iş günü. Daha hızlıya ihtiyacınız varsa, teklif aşamasında belirtin—küçük bir hızlandırma ücreti karşılığında siparişinize öncelik verebiliriz.
Malzeme sertifikaları sağlıyor musunuz?
Evet. Hammadde için haddehane sertifikaları, ısıl işlem raporları ve sertlik test sonuçları sağlıyoruz. Müşteriniz belirli bir standart (ASTM, DIN, JIS) gerektiriyorsa, malzemeyi bu spesifikasyona göre tedarik eder ve ilgili sertifikayı sunarız.
Çiziminizi Gönderin
PDF veya STEP dosyanızı sc@bquq.com adresine e-posta ile gönderin veya WhatsApp üzerinden +86 13713157787 numarasına iletin. 12 saat içinde fiyat, teslim süresi ve geometriniz için DFM kontrolü dahil net bir teklifle yanıt veriyoruz. Tasarımınızda sıkı bir tolerans veya alışılmadık bir malzeme varsa, neyin yapılabilir olduğunu ve neyin olmadığını baştan söyleriz.
Minimum sipariş adedi yok, minimum sipariş değeri yok, hiçbir zorunluluk yok. 20 yıldır hassas parça üreten bir fabrikadan net bir teklif. Çizimi gönderin, size özel bir CNC pens aynasının ne kadara mal olması gerektiğini gösterelim.
