Kısa cevap: Otomotiv yayları üç işlevsel aileye ayrılır — milyarlarca yüksek gerilimli çevrime dayanması gereken valf yayları, milyonlarca kısa strok boyunca tekrarlanabilir kuvvet sağlaması gereken geri dönüş yayları ve neredeyse hiç hareket olmadan hassas, kararlı bir yük tutması gereken sensör yayları. Tipik valf yayları, yağda temperlenmiş veya krom-silisyum tel kullanır ve bilye püskürtme ile sıcak ön gerilim uygulanır; geri dönüş yayları genellikle paslanmaz veya müzik teli kullanır; sensör yayları genellikle korozyon direnci ve düşük manyetik girişim için paslanmaz çelik kullanır. BQUQ, tek bir ISO9001 Dongguan fabrikasında üçünü de üretir, CNC işlenmiş yayla ilgili bileşenlerde ±0.005 mm tutar ve özel yay programlarını 12 iş saati içinde teklif eder.

Otomotiv yayları bir araç içinde aslında ne yapar?

Modern bir otomobil yüzlerce yay içerir. Çoğu alıcı tarafından görülmez ancak her biri güvenlikle ilgili veya işlev açısından kritik bir parçadır. Üç geniş işe ayrılırlar:

• Enerji depolama ve serbest bırakma — valf yayları, debriyaj yayları, fren geri dönüş yayları.
• Bir konumu veya ön yükü tutma — sensör yayları, konektör yayları, koltuk ve döşeme yayları.
• Bir mekanizmayı bilinen bir duruma döndürme — gaz kelebeği geri dönüş yayları, pedal geri dönüş yayları, aktüatör geri dönüş yayları.

Mühendislik problemi her biri için farklıdır. Bir valf yayından yüksek sıcaklıkta aşırı çevrimsel gerilime dayanması istenir. Bir geri dönüş yayından küçük sapmalarla uzun ömür boyunca ucuz, tutarlı ve güvenilir olması istenir. Bir sensör yayından boyutsal olarak kararlı ve kimyasal olarak inert olması istenir, çünkü kayan bir sensör yayı kayan bir sensör okumasına dönüşür.

Üç ailenin neden farklı şekilde belirtildiği

Bu tablo makalenin tamamının minyatür halidir. Aşağıdaki her şey bir seferde bir satırı genişletir.

Valf yayları: motordaki en çok çalışan yay

Bir valf yayı silindir kapağı ile tutucu arasında oturur ve valfi kam profiline karşı dakikada binlerce kez kapatır. Dört zamanlı bir motorda 6.000 rpm'de, her valf yayı dakikada yaklaşık 3.000 kez çevrim yapar — sürüş saati başına yaklaşık 180.000 çevrim.

Malzeme seçimi

Krom-silisyum alaşımlı çelik (genellikle krom-silisyum veya CrSi olarak adlandırılır), benzinli motor valf yayları için varsayılan malzemedir çünkü yüksek yorulma mukavemetini yüksek sıcaklıkta iyi sarkma direnciyle birleştirir. Yağda temperlenmiş karbon çeliği, daha düşük gerilimli ve daha düşük maliyetli uygulamalar için kullanılır. Aşırı görev veya yüksek sıcaklık nişleri için özel alaşımlar ortaya çıkar ve bu aileyi Hastelloy ve Inconel yayları notlarımızda ayrıca ele alıyoruz.

Bir valf yayını hayatta tutan üç işlem

1. Bilye püskürtme — yüzeyi kontrollü bir ortamla bombalamak, basma yönünde artık gerilim oluşturur ve yorulma çatlağı başlangıcını geciktirir. Bir valf yayındaki en yüksek kaldıraçlı tek işlem adımıdır.

2. Sıcak ön gerilim (sıcak ayar / scragging) — yay, sıcaklıkta öngörülen bir yüksekliğe sıkıştırılır, böylece ilk "set" çevrimleri motorda değil fabrikada gerçekleşir. Mekaniği sıcak ön gerilim işlemi makalemizde açıklıyoruz.

3. Taşlama ve yönlendirme — kapalı ve taşlanmış uçlar düz bir yatak yüzeyi sağlar ve yayı yük altında dik tutar.

Bir valf yayı çiziminde belirtilmesi gerekenler

Yukarıdaki toleranslar üretim otomotiv yayları için göstergeseldir. Daha sıkı aralıklar mümkündür ancak maliyetlidir ve alışkanlıkla değil, motorun hassasiyetiyle gerekçelendirilmelidir.

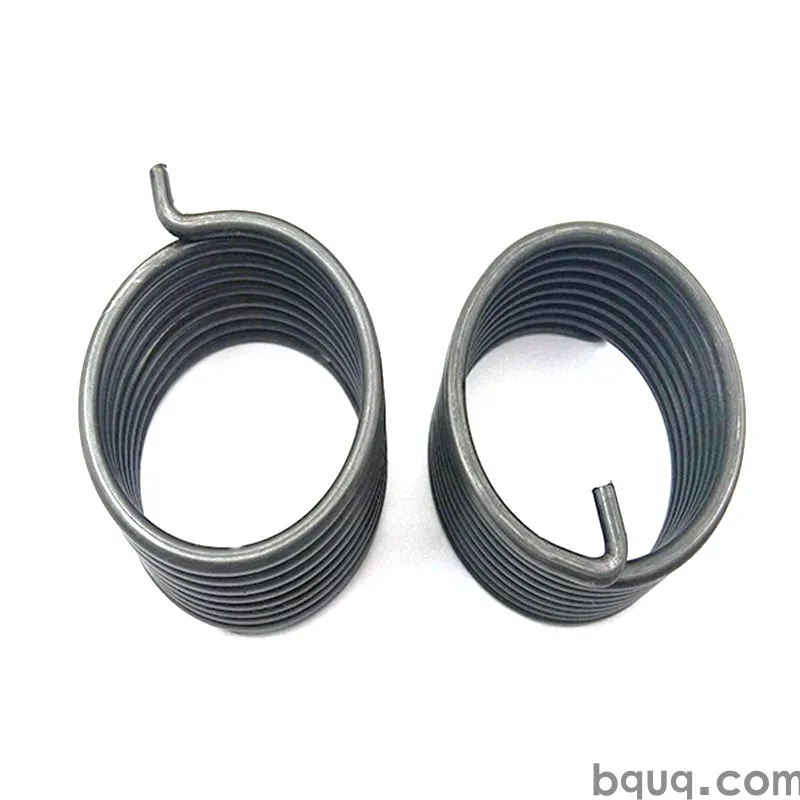

Geri dönüş yayları: pahalı arıza modlarına sahip ucuz parçalar

Geri dönüş yayları her yerdedir — gaz kelebeği gövdeleri, fren ve debriyaj pedalları, park freni mekanizmaları, koltuk mandalları, kapı kolları, aktüatör kolları, EV şarj bağlantı noktası kapakları. Genellikle düşük gerilimlidirler, ancak aynı zamanda genellikle kimsenin yeniden doğrulamadığı parçadır, bu yüzden sahada arızalanırlar.

Üç gerçek risk

• Kalıcı set. Montaj sırasında katı veya katıya yakın sıkıştırılan bir geri dönüş yayı serbest uzunluğunu kaybeder ve geri dönmeyi durdurur. Bu bir tasarım hatasıdır, üretim hatası değildir ve gördüğümüz en yaygın geri dönüş yayı şikayetidir.
• Korozyon. Alt gövde, motor bölmesi ve kapı boşluğu yayları tuz spreyi, yoğuşma ve yol kimyasallarına maruz kalır. Kaplamasız müzik teli paslanır. Paslanmaz veya kaplanmış karbon çeliği çözümdür.
• Uçlarda aşınma. Taşlanmamış ucu bir damgalı braket üzerinde sürtünen bir geri dönüş yayı her iki parçayı da aşındırır.

Müzik teli, paslanmaz ve kaplanmış karbon çeliği arasında seçim

Yüksek mukavemetli paslanmaz geri dönüş yayları için çökelme sertleştirmeli kaliteler prim değer; bunları 17-7PH yay çeliği kılavuzumuzda karşılaştırıyoruz.

Geri dönüş yayı arızalarını önleyen tasarım kuralları

• Maksimum çalışma sapmasını, katı yükseklikteki sapmanın kabaca %60–70'inin altında tutun. Daha yüksek değerler set riskini artırır.
• Kapalı uçlar kullanın ve yay sert düz bir yüzeye oturuyorsa uçları taşlayın.
• Sadece serbest uzunluk değil, tanımlanmış bir uzunlukta yük belirtin. Serbest uzunluk tek başına mekanizmanın gerçekte hissettiği kuvveti kontrol etmez.
• Yayın burkulmaması için bir kılavuz çubuk veya bir cep deliği verin.

Sensör yayları: hassas yük, minimum hareket

Sensör yayları en az gösterişli ve toleransa en duyarlı ailedir. Basınç sensörlerinde, konum sensörlerinde, pedal hareket sensörlerinde, koltuk doluluk sensörlerinde ve konektör temas sistemlerinde görünürler. İşleri, bir algılama elemanına veya hareketli bir hedefe karşı tanımlanmış bir kuvveti, sıcaklık ve ömür boyunca mümkün olduğunca az varyasyonla tutmaktır.

Neden paslanmaz olarak belirtilirler

Üç neden baskındır:

1. Korozyon direnci — sensörler motor bölmelerinde, tekerlek yuvalarında ve alt gövde konumlarında yaşar.

2. Düşük manyetik geçirgenlik — 302 ve 304 paslanmaz, tavlanmış durumda etkili bir şekilde manyetik değildir, bu nedenle Hall etkisi veya endüktif algılamayı bozmazlar.

3. Kararlı modül ve düşük sünme — yük 15 yıllık araç ömrü boyunca kaymamalıdır.

Sensör yayı doğruluğunu gerçekte ne kontrol eder

• Tel çapı toleransı. Oran, tel çapının dördüncü kuvvetiyle ölçeklenir. %1 tel çapı hatası kabaca %4 oran hatasıdır. Bu yüzden sensör yayları, genel amaçlı yaylardan daha sıkı gelen tel kontrolü gerektirir.
• Bobin çapı kontrolü. Oran, ortalama bobin çapının küpüyle ters orantılıdır.
• Aktif bobin sayısı. Oran, aktif bobinlerle ters orantılıdır — aktif bobinler makalemiz, sık sık RFQ uyuşmazlığına yol açan sayma kurallarını açıklar.
• Uç durumu. Kapalı, taşlanmış, dik uçlar en tekrarlanabilir montaj yüksekliğini sağlar.
• Gerilim indeksi. Yüksek bir yay indeksi (D/d), yayı küçük boyutsal kaymalara duyarlı hale getirir. yay indeksi ve gerilim yazımız, indeks, gerilim ve üretilebilirlik arasındaki dengeyi açıklar.

Yük toleransı: gerçekçi olan nedir

Aralıklar tipiktir ve geometriye, tel boyutuna ve %100 test uygulanıp uygulanmadığına bağlıdır. Küçük bir sensör yayında ±3% aralığı neredeyse her zaman saf bir üretim kabiliyeti iddiasından ziyade %100 yük ayırmayı ima eder.

BQUQ otomotiv yaylarını nasıl üretir

BQUQ, Dongguan, Çin'de ISO9001 hassas üretim kaynak fabrikasıdır ve tek çatı altında dört üretim hattı işletir: CNC işleme, metal damgalama, özel yaylar ve soğutucu üretimi. Bu kombinasyon otomotiv işleri için önemlidir çünkü bir yay nadiren tek başına sevk edilir — bir braket, bir tutucu, bir muhafaza veya bir damgalı klips içine sevk edilir.

Bir otomotiv yay programı için süreç akışı

1. RFQ incelemesi — çizim, yük noktaları, malzeme, yüzey bitişi, yıllık hacim. Teklifler 12 iş saati içinde verilir.

2. DFM geri bildirimi — takımlandırmadan önce indeks, gerilim, katı yükseklik marjı ve uç durumu sorunlarını işaretleriz.

3. Tel seçimi — sertifikalı partiler, sensör ve valf yayı programlarında çap doğrulaması ile.

4. Sarma — sıkıştırma, uzatma ve burulma geometrileri için CNC yay şekillendiriciler.

5. İkincil işlemler — gerilim giderme, bilye püskürtme, sıcak ön gerilim, uç taşlama, kaplama veya toz boyama.

6. Muayene — boyutsal, uzunlukta yük, serbest uzunluk, diklik ve gerektiğinde yorulma veya tuz spreyi numune alma.

7. Paketleme ve dokümantasyon — parti izlenebilirliği, muayene raporları, talep üzerine PPAP tarzı dokümantasyon paketleri.

Dört hattın birleştiği yer

Yayı, damgalı braketi ve işlenmiş yuvayı tek bir fabrikadan tedarik etmek, üç tedarikçinin her birinin diğer ikisini suçladığı tolerans yığılması tartışmalarını ortadan kaldırır.

Otomotiv yay hizmeti için malzemeler ve yüzeyler

Otomotiv hizmeti için yüzeyler arasında çinko kaplama, çinko-nikel, nikel, siyah oksit ve toz boyama bulunur. Kaplama kalınlığı bobin boyutlarında dikkate alınmalıdır — 1 mm tel üzerinde 15 µm kaplama %3 çap değişikliği ve ölçülebilir bir oran kaymasıdır. Ödünleşimleri yay kaplama ve toz boya makalemizde ele alıyoruz.

Test ve doğrulama: tedarikçinizden ne istemelisiniz

Otomotiv programları için muayene paketi genellikle parça kadar önemlidir. Makul bir temel talep:

• Isı numarası ile malzeme sertifikası
• Tel çapı, bobin çapı, serbest uzunluk ve diklik üzerine boyutsal rapor
• Belirtilen uzunluklarda yük, numune boyutu belirtilmiş
• Sertlik ve uygulanabilir olduğunda mikroyapı
• Valf yayları için bilye püskürtme kapsama doğrulaması (Almen yoğunluğu)
• Kaplanmış parçalar için tuz spreyi saatleri
• Güvenlikle ilgili yaylar için yorulma veya çevrim testi

RFQ'da numune boyutu ve kabul kriterleri konusunda açık olun. Belirtilen numune boyutu ve tolerans aralığı olmadan "yük test edildi" bir spesifikasyon değildir.

Sıkça Sorulan Sorular

S: Otomotiv valf yayları genellikle hangi malzemeden yapılır?

C: Krom-silisyum alaşımlı çelik, yüksek motor sıcaklıklarında yorulma mukavemeti, sarkma direnci ve maliyet arasında güçlü bir denge sunduğu için en yaygın valf yayı malzemesidir. Yağda temperlenmiş karbon çeliği daha düşük gerilimli motorları kapsar, krom-vanadyum ve özel alaşımlar ağır hizmet veya yüksek sıcaklık uygulamalarında görünür. Neredeyse tüm üretim valf yayları, hizmete girmeden önce yükü stabilize etmek için bilye püskürtülür ve sıcak ön gerilim uygulanır.

S: Bir geri dönüş yayı yeniden tasarlanmadan paslanmaz çelik versiyonla değiştirilebilir mi?

C: Doğrudan değil. Paslanmaz kaliteler tipik olarak müzik telinden daha düşük bir modüle ve farklı izin verilen gerilime sahiptir, bu nedenle doğrudan ikame genellikle hem oranı hem de uzunlukta yükü değiştirir. Amaç korozyon direnciyse, ya bobin geometrisini ayarlayarak yay oranını eşleştirin ya da karbon çelik tasarımını koruyup çinko-nikel veya toz boya ekleyin. Herhangi bir malzeme değişikliğinden sonra katı yükseklik marjını her zaman yeniden kontrol edin.

S: Sensör yayları neden diğer yaylardan daha sıkı toleranslara ihtiyaç duyar?

C: Çünkü sensör, yayın uyguladığı kuvveti okur, bu nedenle yay varyasyonu ölçüm hatasına dönüşür. Oran, tel çapının dördüncü kuvvetine ve bobin çapının küpüne bağlıdır, bu nedenle küçük boyutsal kaymalar büyük yük kaymaları üretir. Bu nedenle sensör yayları daha sıkı tel partilerinden üretilir, gerektiğinde uzunlukta yük için %100 muayene edilir ve manyetik algılama elemanlarını bozmamak için düşük geçirgenlikli paslanmazda belirtilir.

S: Özel otomotiv yayları için teklif almak ne kadar sürer?

C: BQUQ, çizim, yük noktaları, malzeme, yüzey ve yıllık hacim ile gönderilen standart özel yay RFQ'ları için 12 iş saati içinde teklif verir. Prototip ve numune teslim süreleri takımlandırma ve malzeme mevcudiyetine bağlıdır, üretim teslim süreleri ise hacme ve bilye püskürtme, sıcak ön gerilim veya kaplama gibi ikincil işlemlere bağlıdır. Daha erken DFM geri bildirimi, tüm döngüyü herhangi bir tek süreç adımından daha fazla kısaltır.

S: Otomotiv yayları için minimum sipariş miktarı nedir?

C: BQUQ esnek MOQ'larla çalışır, bu da pratik minimumun tel boyutuna, takımlandırmaya ve ikincil işlemlerin gerekli olup olmadığına bağlı olduğu anlamına gelir. Küçük prototip ve doğrulama partileri mümkündür ve birim fiyatlandırma hacim arttıkça iyileşir. Otomotiv programları için, süreç rotasının bir kez sabitlenmesi ve aşamalar arasında değişmemesi için prototip, doğrulama ve üretim hacimlerini birlikte teklif etmenizi öneririz.
