Bir CPU soğutucu ısıyı gerçekte nasıl taşır?

Her CPU soğutucu dört dirençten oluşan bir zincirdir ve en zayıf halka sıcaklığı belirler. Isı, çipten entegre ısı yayıcı (IHS) yoluyla çıkar, termal arayüz malzemesini (TIM) geçer, bir taban plakasına yayılır, ısı borularından yukarı veya bir soğuk plakadan geçer ve son olarak kanatlardan hareketli havaya bırakılır.

Bu zincir, daha büyük bir fanın sıcak bir CPU'yu nadiren düzelttiğinin nedenidir. Taban plakası küçükse veya boru ile kanat arasındaki lehim zayıfsa, ekstra hava akışı yalnızca başlangıçta hiç ısı almayan kanatları soğutur.

Mühendislerin kullandığı pratik model bir termal direnç ağıdır: bağlantı noktasından gövdeye, gövdeden soğutucuya, soğutucudan havaya. Her aşama watt başına °C ekler. "180 W" olarak derecelendirilen bir soğutucu, basitçe toplam direnci tipik bir çipi bu yükte throttle noktasının altında tutan soğutucudur. Direnç bütçesini bildiğinizde, geometri seçimleri tahmin yerine aritmetik haline gelir. Bir soğutucu termal direnç ağının nasıl kurulduğuna dair analizimiz, matematiği aşama aşama açıklıyor.

İletim, yayılma ve taşınım

• İletim malzemeye ve kesite bağlıdır. Bakır yaklaşık 385 W/m·K, alüminyum yaklaşık 200 W/m·K iletir. Bakır kağıt üzerinde kazanır, ancak yaklaşık üç kat daha yoğun ve daha pahalıdır.
• Yayılma gizli maliyettir. 40 × 40 mm'lik bir çipin 60 mm'lik bir tabana 150 W boşaltması bir sıcak nokta yaratır. Daha kalın tabanlar ve buhar odaları tamamen bu akıyı yana yaymak için vardır.
• Taşınım kanat alanı çarpı hava akışıdır. Kanat sayısı, kanat kalınlığı, kanat aralığı ve statik basınç hepsi etkileşir — yoğun kanatlar yüksek statik basınca ihtiyaç duyar yoksa beslenemez.

Kule, düşük profil veya AIO: hangi mimari uyar?

Üç ana akım mimari soyut olarak daha iyi veya daha kötü değildir. Farklı kısıtlamaları çözerler.

İki pratik kural geçerlidir. Birincisi, yükseklik genellikle bağlayıcı kısıtlamadır, TDP değil — herhangi bir şey seçmeden önce IHS'den yan panele kadar ölçün. İkincisi, düşük profilli soğutucular performansı çoğunlukla kötü bir taban nedeniyle değil, kanat alanı ve yeniden sirkülasyon nedeniyle kaybeder. Yukarıdan aşağıya bir soğutucu sıcak havayı anakarta geri iter; bu kanallı bir endüstriyel kasada iyidir ve kapalı cam panelli bir kasada kötüdür.

AIO'lar sabit bir yükseklik sorununu bir montaj ve pompa ömrü sorunuyla değiştirir. Ayrıca ikinci bir termal arayüz (soğuk plakadan soğutucu sıvıya) ve 2–6 W tüketen ve asla tamamen ses yapmayı bırakmayan bir pompa ekler.

Buhar odası ne zaman ısı borularını yener?

Çip küçük ve watt yüksek olduğunda — 50 mm² altı bir sıcak noktaya 200 W+ veya neredeyse dikey boru çalıştırma alanı olmayan düşük profilli bir soğutucu düşünün. Bir buhar odası bir yerine iki boyutta yayılır, bu da ısı kanatlara ulaşmadan önce sıcak noktayı düzleştirir. Normal bir kulede yaklaşık 100 W'ın altında, ekstra maliyet nadiren geri ödenir.

Hangi malzemeleri ve üretim yolunu belirtmelisiniz?

Tasarım niyetinin fabrika zeminiyle buluştuğu ve maliyetin gerçekten belirlendiği yer burasıdır.

Kule ve düşük profilli hava soğutucular için kanat yığını genellikle en yüksek hacimli parçadır ve birim maliyeti belirler. Damgalanmış kanatlar hacimde en ucuzdur; skived kanatlar bağlantı hattı olmayan sürekli bir bakır veya alüminyum taban verir, bu da mümkün olan en düşük yayılma direncine ihtiyaç duyduğunuzda çekicidir. Skiving işleminin katı bir bloğu nasıl kanatlara dönüştürdüğü, takım aşınması, kanat yüksekliği sınırları ve minimum kanat aralığındaki ödünleşimleri açıklar.

AIO soğuk plakaları için, plakanın içindeki mikrokanal geometrisi dışarıdan görünen her şeyden daha önemlidir. Kanal genişliği, derinliği ve duvar kalınlığı hem termal direnci hem de basınç düşüşünü kontrol eder — ve basınç düşüşü ne kadar pompa için ödeme yapmanız gerektiğine karar verir.

Bakır ile alüminyum: dürüst ayrım

Bakırı ısının yoğun ve alanın kısa olduğu yerlerde kullanın: taban plakaları, ısı borusu duvarları, buhar odası kabukları ve premium düşük profilli soğutucularda skived kanat yığınları. Alüminyumu ısının zaten yayıldığı yerlerde kullanın: kulelerdeki kanat yığınları, braketler, siperlikler ve ekstrüde muhafazalar. Bakır tabanlı alüminyum kanatlı bir tasarım, faydanın çoğunu kütlenin bir kısmıyla yakalar. Saf bakır kanat yığınları vardır, ancak ağırdır, pahalıdır ve genellikle mühendislik kararı yerine pazarlama kararıdır.

Kanat yığınını ve fanı birlikte nasıl boyutlandırırsınız?

Kanat geometrisi ve fan seçimi iki değil, tek bir karardır.

• Kanat aralığı. 1500–2000 RPM'de çalışan 120 mm bir fan için 1.2–1.8 mm aralıklar ideal noktadır. 1.0 mm'den daha dar, statik basınç talebini keskin şekilde artırır ve tozla daha hızlı tıkanır.
• Kanat kalınlığı. Damgalanmış kanatlar için tipik alüminyum 0.3–0.5 mm'dir. Daha ince, kütle ve maliyet tasarrufu sağlar ancak kanat boyunca iletimi azaltır.
• Kanat yüksekliği ve sayısı. Amaç toplam yüzey alanıdır; aynı ayak izine sahip daha yüksek bir yığın alan ekler ancak hava yolu direncini de artırır.
• Fan eğrisi. Fanın basınç-akış eğrisini yığının empedansıyla eşleştirin. Yoğun bir yığında yüksek CFM, düşük basınçlı bir fan yaygın ve pahalı bir hatadır.

Endüstriyel ve raf uygulamaları için aynı mantık farklı kısıtlamalarla geçerlidir — toz, titreşim, 7/24 görev ve genellikle sabit bir 1U veya 2U yüksekliği. Bu durumlarda, yüksek statik basınçlı bir üfleyiciye sahip kanallı düşük profilli bir soğutucu, temiz hava alamayan daha büyük açık bir soğutucuyu genellikle yener.

Hala konsept aşamasındaysanız, erken bir veya iki fiziksel numune oluşturmak, takım sonrası bir kanat aralığı sorununu keşfetmekten çok daha ucuzdur. Özel bir soğutucu prototip yapısının nasıl yürütüleceği, ilk numunenin gerçekten temsili olması için neyi belirtmeniz gerektiğini kapsar.

BQUQ CPU soğutucu programları için ne üretir?

BQUQ, ISO9001 kapsamında tek bir Dongguan fabrikasında dört üretim hattı işletir: CNC işleme, metal damgalama, özel yaylar ve soğutucu üretimi. CPU soğutucu ve elektronik soğutma programları için bu, taban plakası, kanat yığını, braketler ve montaj donanımının dört yerine tek bir tedarikçiden gelebileceği anlamına gelir.

Soğutucu tasarımıyla ilgili yetenekler:

• CNC işleme ±0.005 mm taban plakaları, soğuk plakalar, montaj blokları ve buhar odası kabuklarında, TIM'e bakan yüzeyde düzlük kontrolü dahil.
• Metal damgalama kanatlar, arka plakalar, braketler, klipsler ve siperlikler için, hacim için progresif kalıp takımıyla.

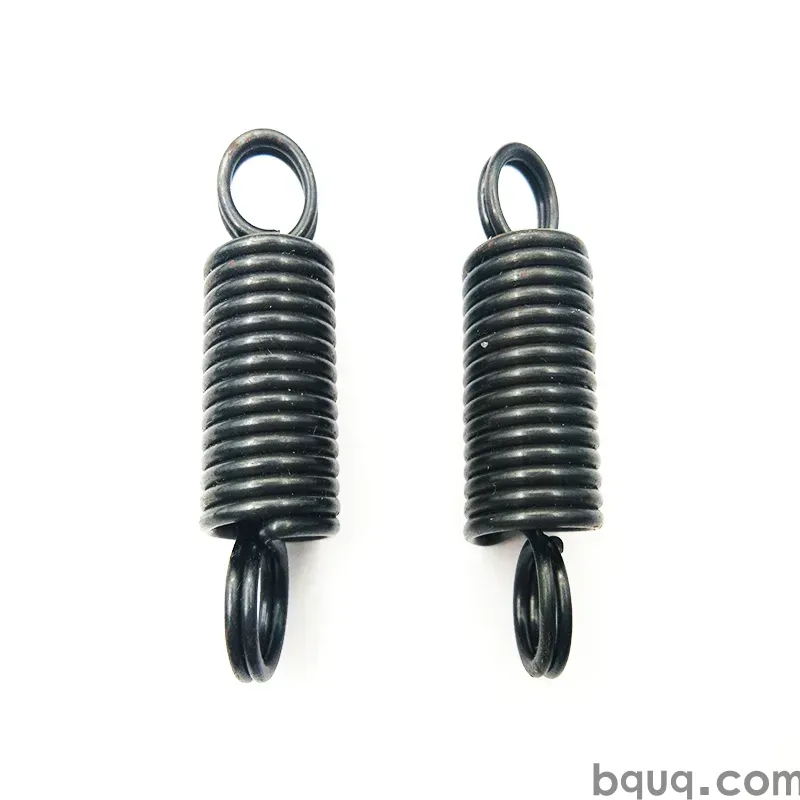

• Özel yaylar montaj donanımı için — kartı aşırı eğmeden tutarlı soket basıncı tutan sıkıştırma, burulma ve helisel formlar.
• Soğutucu montajı ekstrüde, skived, damgalanmış kanatlı, katlanmış kanatlı ve bağlı kanatlı yapılar ile bakır tabanlı alüminyum kanatlı yapılar dahil.

MOQ esnektir, bu nedenle 50 parçalık bir mühendislik çalışması ve 50.000 parçalık bir üretim siparişi aynı süreç kontrolünden geçer. Teklifler 12 iş saatinde döner.

Hızlı teklif için ne göndermeli

1. Kritik boyutlar ve toleranslarla 3D model veya 2D çizim.

2. Sürekli ve tepe TDP, artı ortam sıcaklığı.

3. Yükseklik, ayak izi ve montaj deliği kısıtlamaları.

4. Varsa kanat malzemesi tercihi ve bağlamanın lehimli mi yapıştırıcı mı olduğu.

5. Yüzey bitişi: çıplak alüminyum, anodize, nikel kaplı bakır veya maskelenmiş temas alanları.

6. Yıllık hacim ve takım amortismanının kabul edilebilir olup olmadığı.

Bu altı maddeyle, üretilebilir bir karşı öneri genellikle aynı gün döner.

Sıkça Sorulan Sorular

S: 150 W'lık bir CPU için kule hava soğutucu mu yoksa AIO mu daha iyidir?

C: Her ikisi de çalışır. Yaklaşık 155 mm yüksekliğinde 5–6 ısı borulu bir kule, tipik olarak tek bir 120 mm fanla 150 W yükü tutar ve arızalanacak pompa yoktur. 240 mm bir AIO aynı yükü daha düşük tepe sıcaklıklarıyla idare eder ancak pompa gürültüsü, ikinci bir arayüz ve sınırlı bir hizmet ömrü ekler. Başlık watt değerine göre değil, kasa boşluğu ve gürültü hedefine göre seçin.

S: Düşük profilli bir CPU soğutucu gerçekte ne kadar yüksekliğe ihtiyaç duyar?

C: 65–100 W parçalar için IHS'den fanın üstüne 40–70 mm planlayın. 40 mm'nin altında, bir buhar odası veya kanallı bir üfleyici kullanmadığınız sürece genellikle 35–65 W ile sınırlısınız. Her zaman yan panele kadar ölçün, anakarta değil, ve soket ve kart toleransı için 2–3 mm bırakın.

S: Bir CPU soğutucuda bakır her zaman alüminyumu yener mi?

C: Hayır. Bakır yaklaşık iki kat daha iyi iletir ancak yaklaşık üç kat daha yoğun ve daha maliyetlidir. Bakır, ısının yoğun olduğu yerlerde kendini amorti eder — taban plakaları, ısı borusu duvarları, buhar odaları, skived yığınlar. Kanat yığını için, bakır bir tabana bağlanmış alüminyum, performansın çoğunu ağırlığın ve maliyetin bir kısmıyla verir.

S: 120 mm bir fan için hangi kanat aralığını belirtmeliyim?

C: 1500–2000 RPM'de çalışan 120 mm bir fan için 1.2–1.8 mm aralıklar tipiktir ve yüzey alanı ile hava akışı arasında iyi bir denge sağlar. 1.0 mm'nin altına inmek statik basınç talebini artırır, gürültüyü yükseltir ve tozla daha hızlı tıkanır. 2.5 mm'nin üzerinde anlamlı bir hava akışı kazancı olmadan yüzey alanı kaybedersiniz.

S: BQUQ hem soğutucuyu hem de montaj donanımını tedarik edebilir mi?

C: Evet. Dongguan'daki bir ISO9001 fabrikası, dört hatta CNC işleme, metal damgalama, özel yaylar ve soğutucu üretimi yürütür, bu nedenle taban plakaları, kanatlar, arka plakalar, klipsler ve yaylar tek bir monte kit olarak sevk edilir. CNC özellikleri ±0.005 mm tutar, MOQ esnektir ve teklifler 12 iş saatinde döner.
