Hassas Damgalama Toleransları: Kapsamlı Rehber
Metal damgalama dünyasında hassasiyet hayati önem taşır. Otomotiv, havacılık, elektronik veya tıbbi cihazlar için bileşen üretiyor olun, toleransları anlamak ve kontrol etmek, parça işlevselliği, montaj uyumu ve maliyet verimliliğini sağlamak için kritiktir. Bu kapsamlı rehber, hassas damgalama toleranslarının inceliklerini ele alarak, tutarlı ve yüksek kaliteli sonuçlar elde etmenize yardımcı olacak pratik bilgiler ve en iyi uygulamalar sunar.

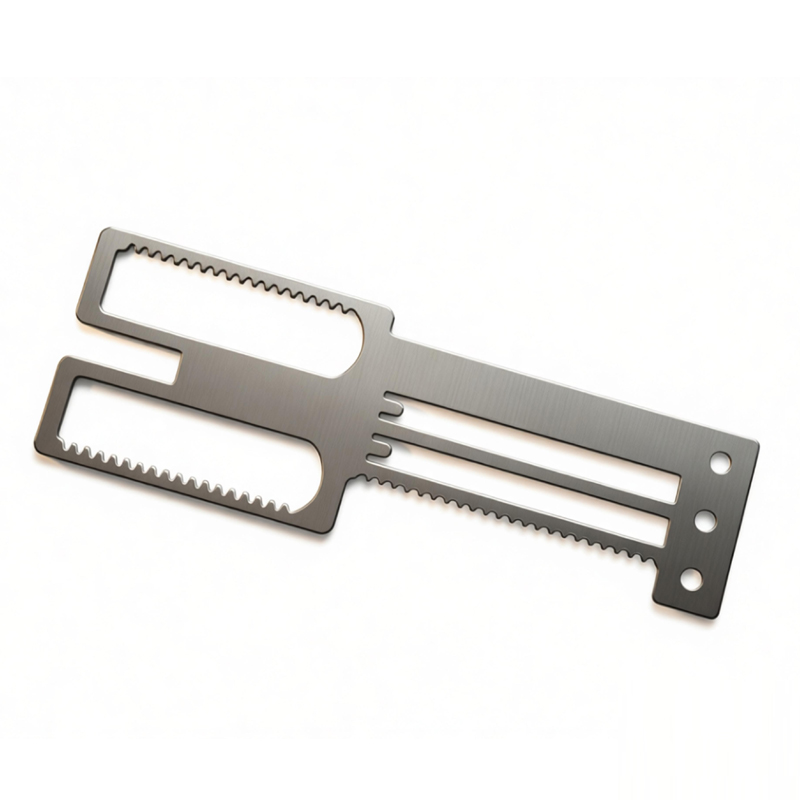

Hassas Damgalama Toleransları Nedir?
Hassas damgalama toleransları, damgalanmış bir parçanın boyutları, geometrisi ve yüzey kalitesindeki izin verilen değişim sınırlarını ifade eder. Bir parçanın doğru şekilde çalışması için üretilmesi gereken kabul edilebilir aralığı tanımlar. Toleranslar mühendislik çizimlerinde belirtilir ve parçaların sorunsuz bir şekilde birbirine uyması, amaçlandığı gibi performans göstermesi ve kalite standartlarını karşılaması için çok önemlidir.
Metal Damgalamada Toleranslar Neden Önemlidir?
Doğru toleranslar, güvenilir üretimin temelidir. İşte neden önemli oldukları:
Değiştirilebilirlik:
Farklı üretim partilerinden gelen parçalar, değişiklik yapılmadan birbirine uymalıdır.Kalite ve Performans:
Sıkı toleranslar, bileşenlerin tasarım özelliklerini karşılamasını sağlayarak daha iyi ürün performansına yol açar.Maliyet Kontrolü:
Aşırı sıkı toleranslar, daha yavaş çevrim süreleri, ek kontroller ve daha yüksek hurda oranları nedeniyle üretim maliyetlerini artırır. Optimum tolerans dengesi tasarruf sağlar.Müşteri Memnuniyeti:
Tolerans gereksinimlerini karşılamak güven oluşturur ve iade veya yeniden işleme oranlarını azaltır.
Preslemede Yaygın Tolerans Türleri
Boyutsal Toleranslar
Bunlar uzunluk, genişlik, delik çapı ve kalınlık gibi doğrusal boyutları kontrol eder. Genellikle ± değerleri (örneğin, 25.0 ± 0.1 mm) olarak ifade edilir. Hassas preslemede boyutsal toleranslar, uygulamaya bağlı olarak standart (±0.1 mm) ile ultra sıkı (±0.01 mm) arasında değişebilir.
Geometrik Toleranslar (GD&T)
Geometrik Boyutlandırma ve Toleranslandırma (GD&T), form, yön ve salgıyı tanımlar. Yaygın semboller arasında düzlük, paralellik, diklik ve eşmerkezlilik bulunur. Örneğin, damgalanmış bir braket, birleşme yüzeyine karşı uygun sızdırmazlık sağlamak için 0,05 mm'lik bir düzlük toleransı gerektirebilir.
Yüzey Kalitesi Toleransları
Ra (μm) cinsinden ölçülen yüzey pürüzlülüğü, diğer parçalara karşı kayan veya belirli bir estetik gerektiren parçalar için kritiktir. Damgalama, 0,8 μm (ince) ile 3,2 μm (kaba) arasında yüzey kaliteleri elde edebilir. Yağlama, kalıp durumu ve malzeme sertliği yüzey kalitesini etkiler.
Açısal Toleranslar
Damgalanmış parçalardaki büküm açıları, genellikle ±1 veya daha sıkı olan açısal toleranslar dahilinde tutulmalıdır. Bu, iç içe geçen veya montaj için tutarlı açılar gerektiren parçalar için hayati öneme sahiptir.
Damgalama Toleranslarını Etkileyen Faktörler
Malzeme Özellikleri
Malzeme türü, kalınlık, sertlik ve tane yönü, geri esneme ve şekillendirilebilirliği etkiler. Örneğin, yüksek mukavemetli çelikler daha fazla geri esnemeye sahiptir ve kalıp tasarımında telafi gerektirir.
Takım Kalitesi ve Aşınma
Sertleştirilmiş çelikten hassas kalıplar, uygun boşluk ve düzenli bakım ile tutarlı parçalar üretir. Aşınmış zımba veya kalıplar çapak, boyutsal sapma ve zayıf geometrik toleranslara neden olur.
Pres Kapasitesi ve Hızı
Pres tonajı, rijitlik, hız ve sürgü paralelliği parça doğruluğunu etkiler. Yüksek hızlı presler, tolerans kapasitesini azaltan titreşime neden olabilir.
Yağlama ve Soğutma
Doğru yağlama sürtünmeyi, ısıyı ve aşınmayı azaltarak toleransların korunmasına yardımcı olur. Etkisiz soğutma, termal genleşmeye ve boyutsal değişikliklere yol açabilir.
Parça Geometrisi ve Karmaşıklığı
Keskin köşeler, derin çekmeler ve dar yarıçaplar kontrol edilmesi daha zordur. Geniş yarıçaplı basit şekiller daha kolay sıkı toleranslar elde eder.
Damgalama Toleransları için Endüstri Standartları
Yaygın standartlar arasında ISO 2768 (genel toleranslar), DIN 6930 (damgalama için), JIS B 0411 ve ANSI Y14.5 (GD&T) bulunur. Tolerans belirtirken her zaman ilgili standarda başvurun. Hassas parçalar için delik ve mil toleranslarında ISO 286'dan IT sınıflarını (örneğin IT7 ila IT10) dikkate alın.
Sıkı Toleranslar Elde Etmek için Pratik İpuçları
Üretim için Tasarım (DFM):
Rölyef çentikleri ekleyin, keskin köşelerden kaçının ve tutarlı yarıçaplar kullanın.Malzeme Seçimi:
Kararlı özelliklere ve minimum geri yaylanmaya sahip malzemeler seçin.Takım Bakımı:
Kalıpları aşınma açısından düzenli olarak inceleyin ve hemen onarın.Proses Kontrolü:
Pres parametrelerini (tonaj, hız) izleyin ve erken sapma tespiti için İSP kullanın.Aşamalı Kalıp Tasarımı:
Karmaşık parçalar için, hassasiyeti korumak adına pilot delikleri ve presleme istasyonları olan aşamalı kalıplar kullanın.Yağlama:
Uygun yağlayıcılar kullanın ve tutarlı bir şekilde uygulayın.Muayene:
Doğrulama için CMM, optik karşılaştırıcılar ve geçme/kalma mastarları kullanın.
Çizimlerinizde Toleransları Nasıl Belirtirsiniz
Net iletişim esastır. Şu adımları izleyin:
Birimleri (mm) ve referans standartlarını (örn. ISO 2768-m) belirtin.
Kritik özellikler için GD&T sembollerini kullanın.
Boşaltma, şekillendirme ve delme işlemleri için tolerans sınıflarını belirtin.
Yüzey kalitesi gereksinimlerini Ra değerleriyle sağlayın.
Çapak alma ve kenar koşulları hakkında bir not ekleyin.
Yaygın Zorluklar ve Çözümler
| Zorluk | Çözüm |
|---|---|
| Çapak oluşumu | Keskin zımbalar, uygun boşluk (ör. malzeme kalınlığının %5-10'u) ve çapak alma işlemleri kullanın. |
| Geri yaylanma | Malzemeyi aşırı bükün veya sıkıştırın; yüksek dayanımlı zımbalar kullanın. |
| Boyutsal sapma aşımı | SPC uygulayın, takımları düzenli olarak bakım yapın ve pres koşullarını stabilize edin. |
| Yüzey çizikleri | Yağlamayı iyileştirin, kalıpları parlatın ve koruyucu filmler kullanın. |
| Tutarsız delik yerleşimi | Kılavuz delikler kullanın, kalıp hizalamasını sağlayın ve şerit beslemesini kontrol edin. |
Sonuç
Hassas damgalama toleransları, çizimdeki sadece sayılar değildir; kaliteyi, işlevselliği ve maliyeti tanımlayan kritik bir dildir. Tolerans türlerini, etkileyen faktörleri ve en iyi uygulamaları anlayarak, damgalama ortağınızla etkili bir şekilde çalışarak tam spesifikasyonlara uygun parçalar üretebilirsiniz. Sıkı toleransları üretilebilirlikle dengelemeyi unutmayın. Tutarlı hassasiyet sağlayan uzman metal damgalama hizmetleri için bugün ekibimizle iletişime geçin.
