Metal Damgalamada Geri Yaylanma Telafisi: Tasarım ve Simülasyon Rehberi

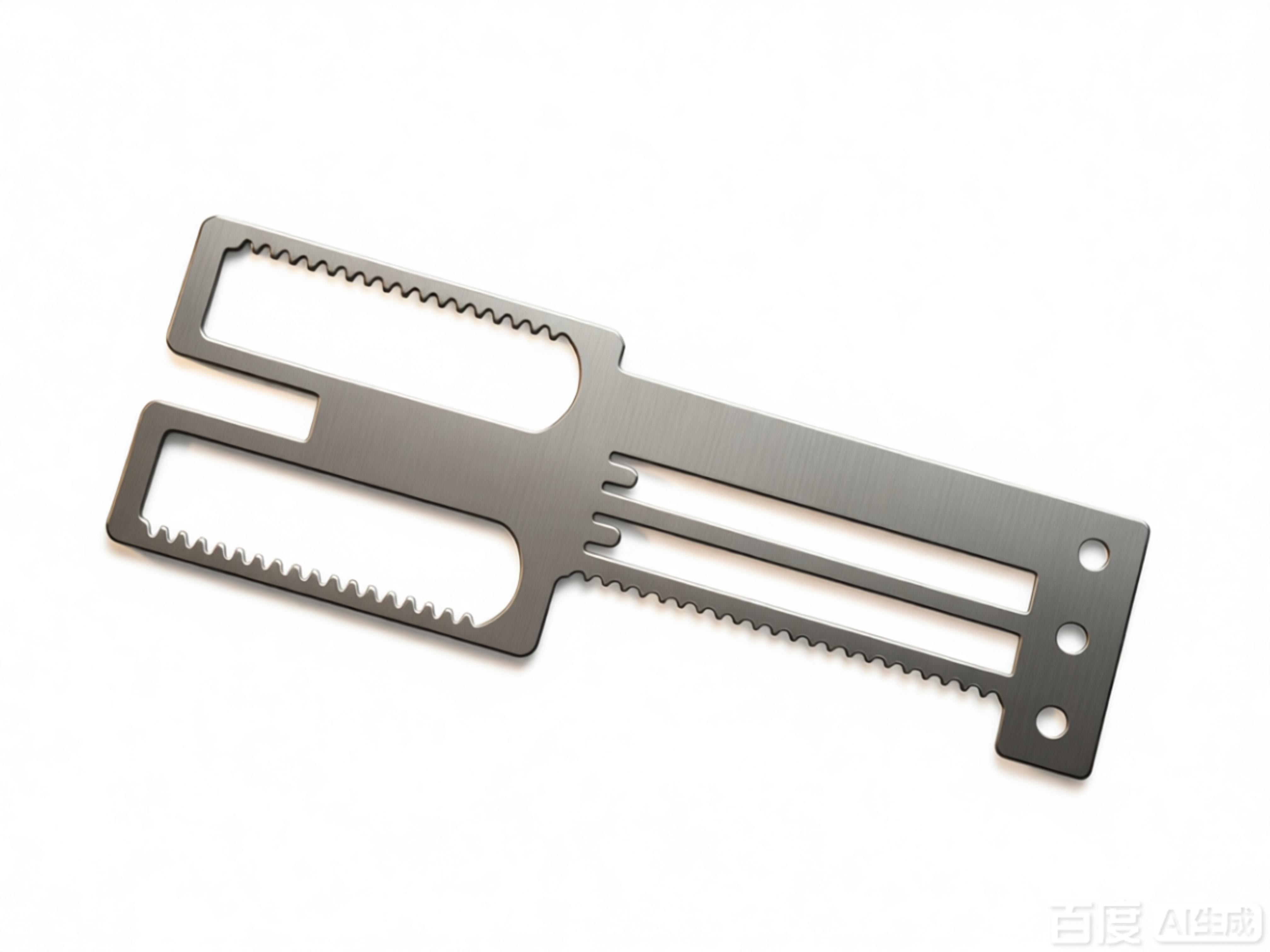

Metal Damgalamada Geri Yaylanmayı Anlamak
Geri yaylanma, damgalama sırasında deforme olan bir metal parçanın elastik olarak eski haline dönmesidir. Bu olay, şekillendirme yükü kaldırıldığında malzemenin orijinal şekline dönmeye çalışması nedeniyle oluşur. Geri yaylanma, boyutsal hatalara yol açarak parça kalitesini ve montajı etkileyebilir. Etkili telafi stratejileri geliştirmek için geri yaylanma mekaniğini anlamak çok önemlidir.
Geri Yaylanmayı Etkileyen Faktörler
Metal damgalamada geri yaylanma miktarını etkileyen birkaç faktör vardır:
- Malzeme Özellikleri:
Akma dayanımı, elastik modül ve iş sertleşmesi davranışı geri yaylanmayı önemli ölçüde etkiler. Yüksek mukavemetli çelikler, yumuşak çeliklere göre daha fazla geri yaylanma gösterir. - Takım Geometrisi:
Bükme yarıçapı, kalıp boşluğu ve zımba şekli, gerilim dağılımını ve dolayısıyla geri yaylanmayı etkiler. - Proses Parametreleri:
Boşluk tutma kuvveti, yağlama ve şekillendirme hızı, gerilim durumunu ve geri yaylanmayı değiştirir. - Kalınlık:
Daha ince malzemeler, daha düşük bükülme sertliği nedeniyle kalın olanlara göre daha fazla geri yaylanır.
Bu faktörleri kontrol ederek mühendisler geri yaylanmayı en aza indirebilir veya telafi özellikleri tasarlayabilir.
Geri Yaylanma Telafisi için Tasarım Stratejileri
Geri yaylanmayı telafi etmek, istenen şekle geri yaylanacak bir parça üretmek için takım tasarımının değiştirilmesini içerir. Yaygın stratejiler şunlardır:
- Aşırı Bükme:
Parçanın gerekli açıdan daha fazla bükülmesi, böylece geri yaylanma sonrası nihai açının spesifikasyona uyması. Aşırı bükme miktarı simülasyon veya deneme yoluyla belirlenir. - Telafi Özellikleri Ekleme:
Sertliği artıran ve geri yaylanmayı azaltan kabartma, nervür veya boncuk gibi yerel özelliklerin dahil edilmesi. - Gerilim Giderme Teknikleri:
Artık gerilimleri azaltmak için ısıl işlem veya lokal ısıtma kullanımı. - Kalıp Geometrisini Ayarlama:
Geri yaylanmayı hesaba katmak için kalıp yüzeyinin değiştirilmesi, genellikle simülasyon sonuçlarına dayalı olarak takım şeklinin yinelemeli olarak düzeltilmesiyle.
Bu stratejiler dikkatli analiz ve genellikle yinelemeli yeniden tasarım gerektirir.
Geri Yaylanma Tahmini için Simülasyon Teknikleri
Sonlu Elemanlar Analizi (FEA), geri yaylanmayı tahmin etmek için en yaygın simülasyon yöntemidir. Temel adımlar şunları içerir:
- Malzeme Modelleme:
Plastik davranışı ve boşaltmayı yakalayan doğru sertleşme modelleri (ör. izotropik, kinematik) kullanın. - Sınır Koşulları:
Gerçekçi sürtünme, boş tutucu kuvvetleri ve takım temaslarını tanımlayın. - Eleman Seçimi:
Eğilme gerilmelerini yakalamak için uygun entegrasyon noktalarına sahip kabuk veya katı elemanlar. - Yaylanma Analizi:
Şekillendirme sonrası kalıpları serbest bırakın ve elastik geri kazanımı hesaplayın. Sonuç, istenen şekilden sapmayı gösterir.
Gelişmiş simülasyon yazılımları (örn. AutoForm, LS-DYNA, PAM-STAMP), kalıp geometrisinin parça toleransları karşılanana kadar otomatik olarak ayarlandığı yinelemeli telafiye olanak tanır.
Aşağıda yaygın simülasyon yaklaşımlarının bir karşılaştırması bulunmaktadır:
| Yöntem | Avantajlar | Dezavantajlar |
|---|---|---|
| Örtük (statik) çözücü | Küçük deformasyonlar için doğru, sac metal için hızlı | Karmaşık temasla zorlanabilir |
| Açık çözücü | Büyük deformasyonları ve karmaşık temasları iyi yönetir | Geri yaylanma adımı için hesaplama yoğun |
| Tek adımlı çözücü | Çok hızlı, hızlı iterasyonlar için uygun | Karmaşık parçalar için daha az doğru |
Pratik İpuçları: Geri Yaylanma Telafisi
- Malzeme Testiyle Başlayın:
Belirli malzeme partisi için doğru mekanik özellikleri (gerilme-şekil değiştirme eğrisi) elde edin. Bunları güvenilir tahminler için simülasyonlarda kullanın. - Mümkün Olduğunda Simetri Kullanın:
Simülasyon süresini azaltmak için parçanın yalnızca yarısını veya çeyreğini modelleyin, ancak asimetrik etkilerin farkında olun. - Fiziksel Denemelerle Doğrulayın:
Simülasyon sonuçlarını her zaman gerçek damgalama ile ilişkilendirin. Gerektiğinde malzeme modellerini veya sürtünme parametrelerini ayarlayın. - Telafi Üzerinde Yineleme Yapın:
Sapmanın tersini kullanarak takım yüzeyini değiştirmek için geri yaylanma sonuçlarını kullanın. Genellikle iki ila üç yineleme yakınsama sağlar. - Süreç Kararlılığını Göz Önünde Bulundurun:
Telafiye rağmen, malzeme kalınlığındaki değişimler, yağlama ve pres hızı artık geri esnemeye neden olabilir. Daha sıkı kontrollerle sağlam süreçler tasarlayın. - Sağlam Tasarımı Dahil Edin:
Geri esnemeye duyarlılığı en aza indiren süreç parametrelerini belirlemek için Deney Tasarımı (DOE) kullanın.
Sonuç
Geri esneme telafisi, yüksek hassasiyetli metal damgalamanın kritik bir yönüdür. Malzeme davranışını anlama, stratejik takım tasarımı ve ileri simülasyon tekniklerini birleştirerek üreticiler sıkı toleranslar elde edebilir ve deneme-yanılmayı azaltabilir. Yukarıda tartışılan stratejilerin uygulanması yalnızca parça kalitesini iyileştirmekle kalmayacak, aynı zamanda takım geliştirmede zaman ve maliyet tasarrufu sağlayacaktır. En iyi sonuçlar için, son teknoloji simülasyon ve telafi yöntemlerini kullanan deneyimli metal damgalama hizmetleriyle ortaklık kurun.
