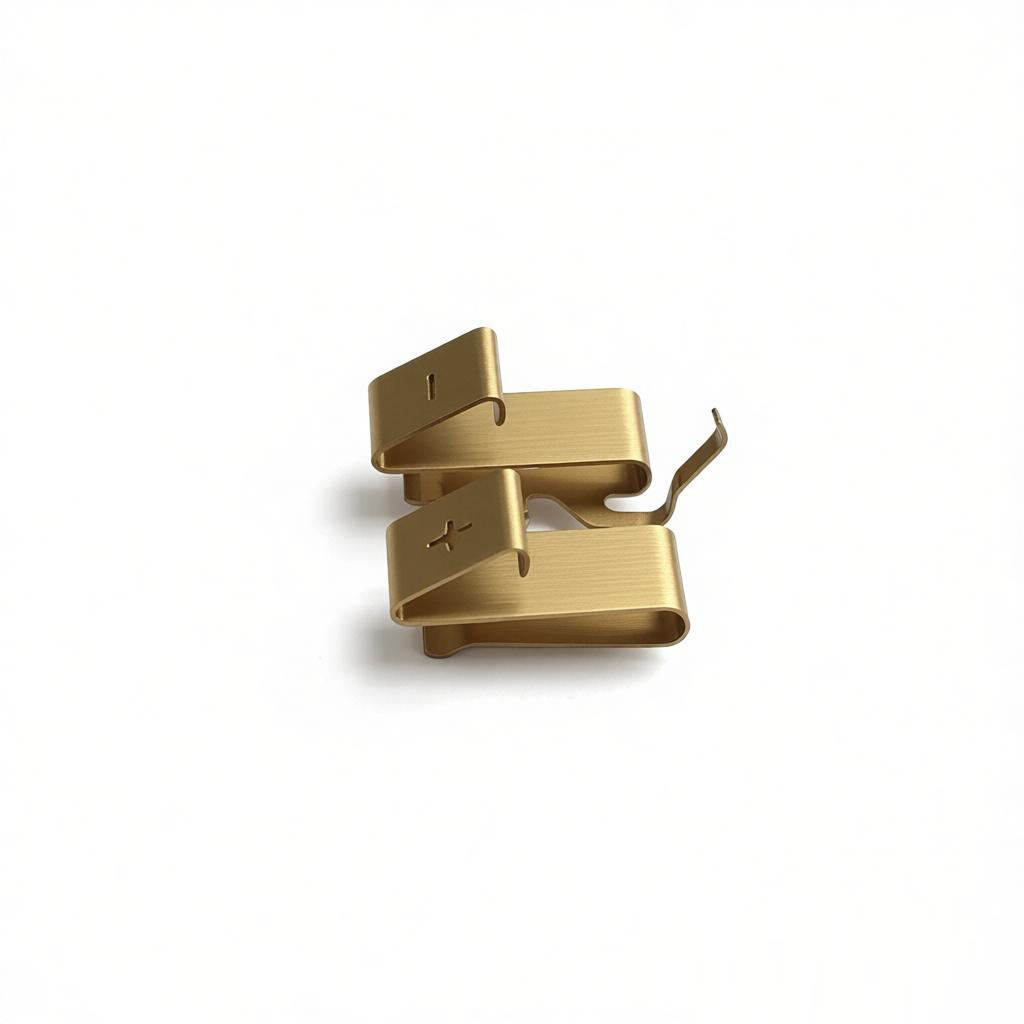

Shrapnel Kontak Yayı Tasarımı: Daha İyi Performans İçin 6 İpucu
1. Yayınız İçin Doğru Malzemeyi Seçin
Şarapnel temas yayları için malzeme seçimi, performans ve uzun ömür açısından kritiktir. Yaygın malzemeler arasında berilyum bakır, fosfor bronz ve paslanmaz çelik bulunur. Berilyum bakır, mükemmel iletkenlik ve yorulma direnci sunar, bu da onu yüksek çevrimli uygulamalar için ideal kılar. Fosfor bronz, iyi korozyon direnci ve orta düzeyde iletkenlik sağlar, zorlu ortamlar için uygundur. Paslanmaz çelik uygun maliyetlidir ancak daha düşük iletkenliğe sahiptir. Seçim yaparken çalışma sıcaklığı, akım yükü ve çevresel faktörleri göz önünde bulundurun. Kapsamlı bir analiz, yayın zaman içinde tutarlı temas kuvvetini korumasını sağlar.
Ayrıca, malzeme kalınlığı ve temperleme, yay özelliklerini etkiler. Daha ince malzemeler daha fazla esneklik sağlar ancak akım taşıma kapasitesini azaltır. Isıl işlem gibi temperleme işlemleri, mukavemeti ve elastikiyeti artırabilir. Özel uygulamanız için en uygun malzeme kalitesini ve kalınlığını seçmek üzere üreticinizle çalışın. Beklenen koşullar altında prototipleri test etmek, seçimi doğrulayabilir.
2. Tutarlı Kuvvet İçin Yay Geometrisini Optimize Edin
Bir şarapnel temas yayının geometrisi—uzunluğu, genişliği, bükülme yarıçapı ve bükülme sayısı gibi—temas kuvvetini doğrudan etkiler. İyi tasarlanmış bir yay, sapma aralığı boyunca tutarlı bir kuvvet sağlayarak güvenilir elektrik temasını garanti eder. Kuvvet-sapma eğrilerini simüle etmek ve gerilim konsantrasyonlarını belirlemek için sonlu eleman analizi (FEA) kullanın. Yorulma çatlaklarına neden olabilecek keskin köşelerden kaçının. Bunun yerine, gerilimi eşit şekilde dağıtmak için geniş yarıçaplar ekleyin.
Yayın çalışma sapmasını göz önünde bulundurun: çok fazla sapma kalıcı deformasyona (set) neden olabilirken, çok az sapma yetersiz temas kuvvetine yol açabilir. Uygulamanın gereksinimlerine uygun bir yay oranı (birim sapma başına kuvvet) için tasarım yapın. Yüksek titreşimli ortamlarda, daha yüksek bir yay oranı temasın korunmasına yardımcı olur. Düşük kuvvetli uygulamalarda, aşınmayı en aza indirmek için düşük yay oranına öncelik verin. Geometriyi ince ayarlamak için prototipleme ve yinelemeli testler önemlidir.
3. Üretim Toleranslarını Kontrol Edin
Şarapnel temas yaylarının tutarlı performans göstermesi için sıkı toleranslar gereklidir. Boyutsal varyasyonlar, dengesiz temas kuvvetine, hizalanma bozukluğuna veya düzgün birleşememeye yol açabilir. Damgalama sırasında takım aşınması kademeli sapmalara neden olabilir. Kalınlık, genişlik ve büküm açıları gibi kritik boyutları izlemek için istatistiksel proses kontrolü (SPC) uygulayın. Düzenli takım bakımı ve değiştirme programları sapmayı önler.
Çizimlerinizde kabul edilebilir toleransları belirtin, ancak maliyeti artıran aşırı sıkı toleranslardan kaçının. İşleve dayalı olarak uygun maliyetli limitler tanımlamak için metal damgalama ortağınızla çalışın. Daha iyi doğruluk için ince kesme kenarlı aşamalı kalıplar gibi hassas damgalama teknikleri kullanın. CNC ile işlenmiş yaylar için, kesme parametrelerinin sıkı kontrolü tekrarlanabilirliği sağlar. Koordinat ölçüm makineleri veya optik karşılaştırıcılar kullanılarak yapılan kalite denetimleri, sapmaları erken yakalayabilir.
4. Temas Direncini ve Akım Taşıma Kapasitesini Göz Önünde Bulundurun
Bir kontak yayının temel işlevi, elektriği güvenilir bir şekilde iletmektir. Kontak direnci düşük ve kararlı olmalıdır. Faktörler arasında malzeme özdirenci, yüzey kalitesi ve kontak basıncı yer alır. Yüksek iletkenliğe sahip malzemeler (örneğin bakır alaşımları) kullanın. Oksidasyonu önlemek ve direnci azaltmak için altın, gümüş veya kalay gibi uygun kaplamalar uygulayın. Altın kaplama, düşük akımlı sinyaller için en iyisidir; gümüş ise yüksek akımlı uygulamalar için uygundur. Kaplama kalınlığının gereksinimleri karşıladığından ve pul pul dökülmediğinden emin olun.
Akım taşıma kapasitesi, kesit alanına ve termal yönetime bağlıdır. Aşırı ısınmayı önlemek için minimum kesiti hesaplayın. Yüksek akımlar için birden fazla temas noktası veya daha büyük yay boyutları kullanmayı düşünün. Gerekirse ısı emiciler veya havalandırma ekleyin. Temas kuvveti, yüzey filmlerini kıracak kadar yüksek, ancak aşırı aşınmaya neden olmayacak kadar düşük olmalıdır. Denge önemlidir.
5. Dayanıklılık ve Yorulma Ömrü için Tasarım
Şarapnel temas yayları genellikle milyonlarca döngüye maruz kalır, bu nedenle yorulma direnci çok önemlidir. Çentikler, çapaklar veya kesitteki keskin değişiklikler gibi gerilim artırıcılardan kaçının. Maksimum sapmadaki gerilim, malzemenin dayanıklılık sınırının oldukça altında olmalıdır. Damgalamadan kaynaklanan artık gerilimleri azaltmak için pişirme veya titreşimli bitirme gibi gerilim giderme işlemleri kullanın.
Çalışma ortamını göz önünde bulundurun: aşırı sıcaklıklar, nem ve aşındırıcı gazlar yorulmayı hızlandırabilir. İyi korozyon yorulma mukavemetine sahip malzemeler seçin. Koruyucu kaplamalar veya kaplamalar uygulayın. Ayrıca, yayı elastik aralığında çalışacak şekilde tasarlayın—akma noktasını asla aşmayın. Yorulma ömrünü tahmin etmek için prototipleri hızlandırılmış ömür testlerine tabi tutun. Bu testlerden elde edilen veriler, büküm yarıçapını artırmak veya malzeme kalınlığını değiştirmek gibi tasarım iyileştirmelerine rehberlik edebilir.
6. Deneyimli Üreticilerle İş Birliği Yapın
Yetenekli bir metal damgalama ve CNC hassas parça üreticisiyle ortaklık kurmak, vasat bir tasarım ile yüksek performanslı bir yay arasındaki farkı yaratabilir. Üretilebilirlik için Tasarım (DFM) içgörüleri sunabilir, alternatif malzemeler önerebilir ve potansiyel sorunları erken tespit edebilirler. Şarapnel temas yayları konusunda uzmanlığa ve güvenilir üretim geçmişine sahip bir üretici arayın.
Tasarım aşamasında, performans gereksinimlerinizi ve kısıtlamalarınızı paylaşın. Simülasyonlar çalıştırabilir, prototipler oluşturabilir ve doğrulama testleri yapabilirler. Ayrıca, maliyet optimizasyonunu tartışın—bazen küçük bir tasarım değişikliği, performanstan ödün vermeden takım ve üretim maliyetlerini önemli ölçüde azaltabilir. Sürekli iletişim, nihai ürünün tam ihtiyaçlarınızı karşılamasını sağlar. Daha iyi performans ve daha uzun ömür elde etmenize yardımcı olmaları için mühendislik ekibine güvenin.
