Progresif Kalıp Damgalama Tasarımı: Verimlilik İçin En İyi Uygulamalar

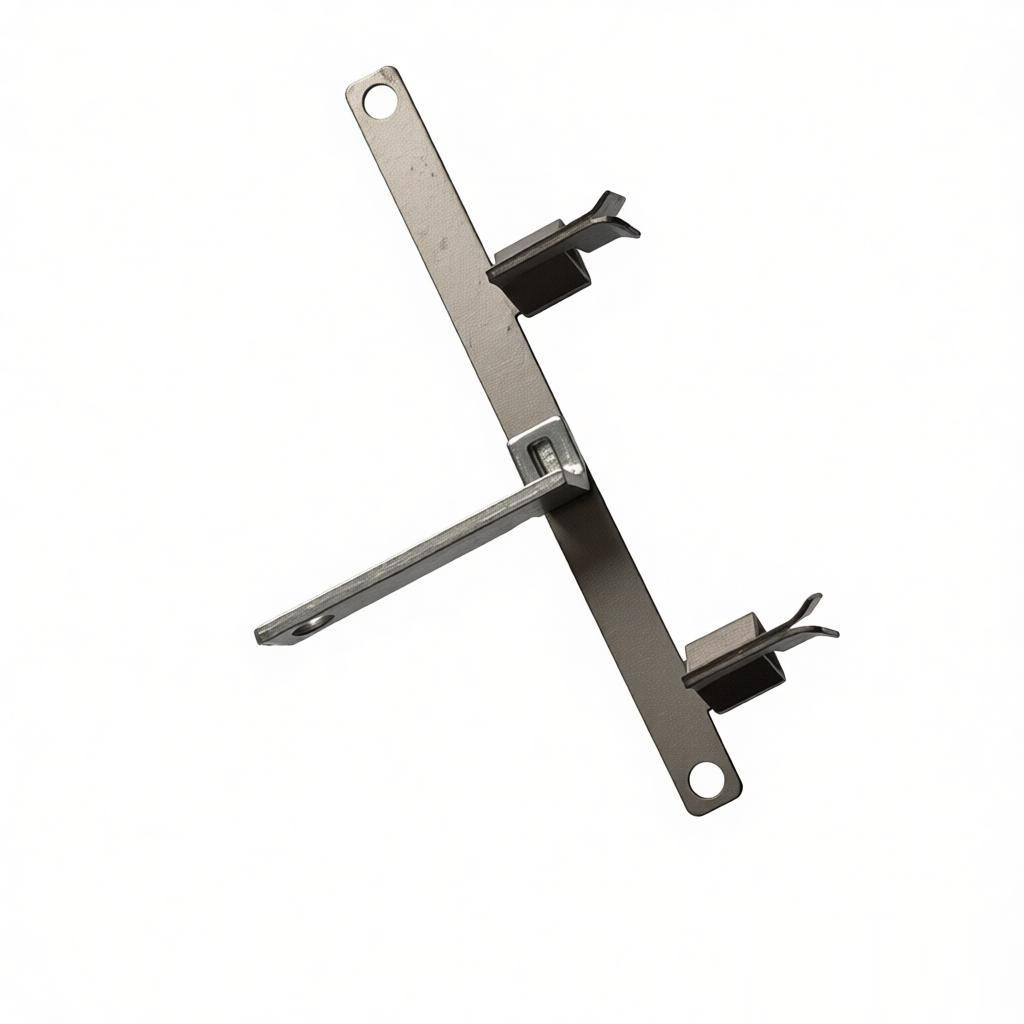

Giriş
Progresif kalıp damgalama, tek bir kalıpta birden fazla işlemi gerçekleştirmek için bir dizi istasyon kullanan yüksek hacimli bir metal şekillendirme işlemidir. Her istasyon, metal şerit kalıp boyunca ilerlerken kesme, bükme veya çekme gibi belirli bir görevi tamamlar. Progresif kalıp damgalama tasarımında verimlilik, üretim hızını, takım ömrünü ve parça kalitesini doğrudan etkiler. Bu kılavuz, maksimum verimlilik için progresif kalıp damgalama tasarımınızı optimize etmeye yönelik en iyi uygulamaları araştırır.
Progresif Kalıp Damgalama Nedir?
Progresif kalıp damgalama, birden fazla istasyon içeren bir kalıp setinden beslenen bir metal şerit bobinini içerir. Her pres strokunda, şerit bir adım ileri hareket eder ve her istasyon farklı bir işlem gerçekleştirir. Nihai parça genellikle son istasyonda kesilerek serbest bırakılır. Bu yöntem, sıkı toleranslara sahip karmaşık parçaların yüksek hacimli üretimi için idealdir. Başlıca avantajları arasında yüksek hız, tekrarlanabilirlik ve minimum manuel müdahale bulunur.
Verimlilik İçin Temel Tasarım İlkeleri
Malzeme Seçimi ve Şerit Düzeni
Doğru malzemeyi seçmek ve şerit düzenini optimize etmek verimliliğin temelidir. Değişkenliği azaltmak için tutarlı kalınlık ve mekanik özelliklere sahip malzemeler seçin. Parçaları birbirine yakın yerleştirerek hurdayı en aza indiren bir şerit düzeni kullanın. Çatlamayı önlemek için bükme işlemlerinde tane yönünü göz önünde bulundurun. Gelişmiş yerleştirme yazılımları, malzeme kullanımını en üst düzeye çıkarmak için düzenleri simüle edebilir ve genellikle %70'in üzerinde verim elde edebilir.
Kalıp Tasarımı ve Boşluk
Uygun kalıp boşluğu (zımba ve kalıp arasındaki boşluk) kesim kalitesini, takım aşınmasını ve enerji tüketimini etkiler. Çoğu metal için boşluk tipik olarak malzeme kalınlığının kenar başına %5-10'udur. Dar boşluklar daha temiz kesimler üretir ancak aşınmayı artırır; geniş boşluklar aşınmayı azaltır ancak çapak bırakabilir. Malzemeniz ve pres hızınız için en uygun boşluğu belirlemek üzere ampirik tablolar veya simülasyonlar kullanın. Ayrıca, ömrü uzatmak için kalıp bölümlerini sertleştirilmiş takım çeliğinden (örneğin D2 veya M2) tasarlayın.
Kılavuz Delikler ve Hizalama
Kılavuz delikler, şerit ilerlemesinin doğru olması için kritik öneme sahiptir. Kılavuzları hurda alanına veya taşıyıcı şeritlere yerleştirin. Kılavuz çapı, sıkışmayı önlemek için 0,005–0,010 inç boşluk bırakmalıdır. Girişi kolaylaştırmak için konik kılavuzlar kullanın. Hizalama için, şerit düzlüğünü koruyan kılavuz burçlar ve sıyırıcı plakalar ekleyin. Yanlış hizalama, parça doğruluğunun düşmesine ve kalıp hasarına yol açar.
Hurda Yönetimi
Verimli hurda giderme, sıkışmaları ve duruş sürelerini önler. Atığı kalıp alanından uzaklaştıran hurda kırıcılar veya kaydıraklar tasarlayın. Küçük delikler için bir hurda ejektör pimi kullanmayı düşünün. Hurda parçalarının basınçlı hava veya vakum sistemleriyle kolayca çıkarılabilecek kadar küçük olduğundan emin olun. Doğru hurda yönetimi ayrıca güvenliği artırır.
Progresif Kalıp Tasarımında İleri Teknikler
Sensörler ve Kalıp İçi İzleme Kullanımı
Şerit besleme hatalarını, malzeme kalınlığı değişimlerini veya takım kırılmalarını tespit etmek için sensörler entegre edin. Yaygın sensörler arasında yakınlık anahtarları, yük hücreleri ve görüş sistemleri bulunur. Gerçek zamanlı izleme, presin anında durmasını sağlayarak hurda parçaları ve kalıp hasarını önler. Toplanan veriler ayrıca öngörücü bakım programlarına bilgi sağlayabilir.
Hızlı Değişim Kalıp Sistemleri
Hızlı değişim kalıp sistemleri ile üretim partileri arasındaki duruş süresini azaltın. Standart kalıp tabanları, hidrolik kelepçeler ve otomatik kapatma yüksekliği ayarları kullanın. İyi tasarlanmış bir hızlı değişim sistemi, kurulum süresini %50–80 oranında azaltarak genel ekipman etkinliğini (OEE) önemli ölçüde artırabilir.
Kaçınılması Gereken Yaygın Hatalar
Şerit düzenini aşırı karmaşık hale getirmek:
Çok fazla istasyon, katma değer sağlamadan maliyeti ve karmaşıklığı artırır. Düzeni mümkün olduğunca basit tutun.Pres tonaj gereksinimlerini göz ardı etmek:
Kuvvetleri hafife almak, takım sapmasına veya pres aşırı yüklenmesine neden olabilir. Her istasyon için yük analizi yapın.Yetersiz yağlama:
Yetersiz yağlayıcı, sürtünme ve aşırı ısıya yol açar. Uygun yağlayıcı türü ve uygulama yöntemi (örneğin, sprey veya daldırma) kullanın.Bakım erişimini ihmal etmek:
Kolay sökülüp değiştirilebilen kalıp bölümleri tasarlayın. Ulaşılması zor bağlantı elemanları duruş süresini artırır.
Üretim Döngüsünü Optimize Etmek İçin En İyi Uygulamalar
| Uygulama | Fayda |
|---|---|
| %10–15 fazla kapasiteli progresif kalıp kullanın | Gelecekteki parça değişikliklerine veya artan hacimlere olanak tanır |
| Toplam koruyucu bakım (TPM) uygulayın | Planlanmamış duruşları azaltır ve kalıp ömrünü uzatır |
| Pres hızını optimize edin (dakikadaki vuruş sayısı) | Verimlilik ile takım aşınması ve parça kalitesi arasında denge kurar |
| CNC hassas takımlama kullanın | Kalıp bileşenlerinin yüksek doğruluk ve tekrarlanabilirliğini sağlar |
Sonuç
Verimli progresif kalıp damgalama tasarımı, dikkatli malzeme seçimi, hassas takım geometrisi, akıllı hurda yönetimi ve gelişmiş izleme sistemlerinin entegrasyonunun bir ürünüdür. Bu en iyi uygulamaları takip ederek üreticiler hurdayı azaltabilir, çalışma süresini artırabilir ve rekabetçi maliyetlerle yüksek kaliteli metal damgalama parçaları üretebilir. Progresif kalıpların tasarımı ve üretimi konusunda uzman yardımı için mühendis ekibimizle iletişime geçin; ısı emiciler, yaylar ve hassas CNC parçaları dahil olmak üzere özel metal damgalama çözümlerinde uzmanlaşıyoruz.
