Konnektörler için Hassas Şerit Damgalama: Kapsamlı Rehber

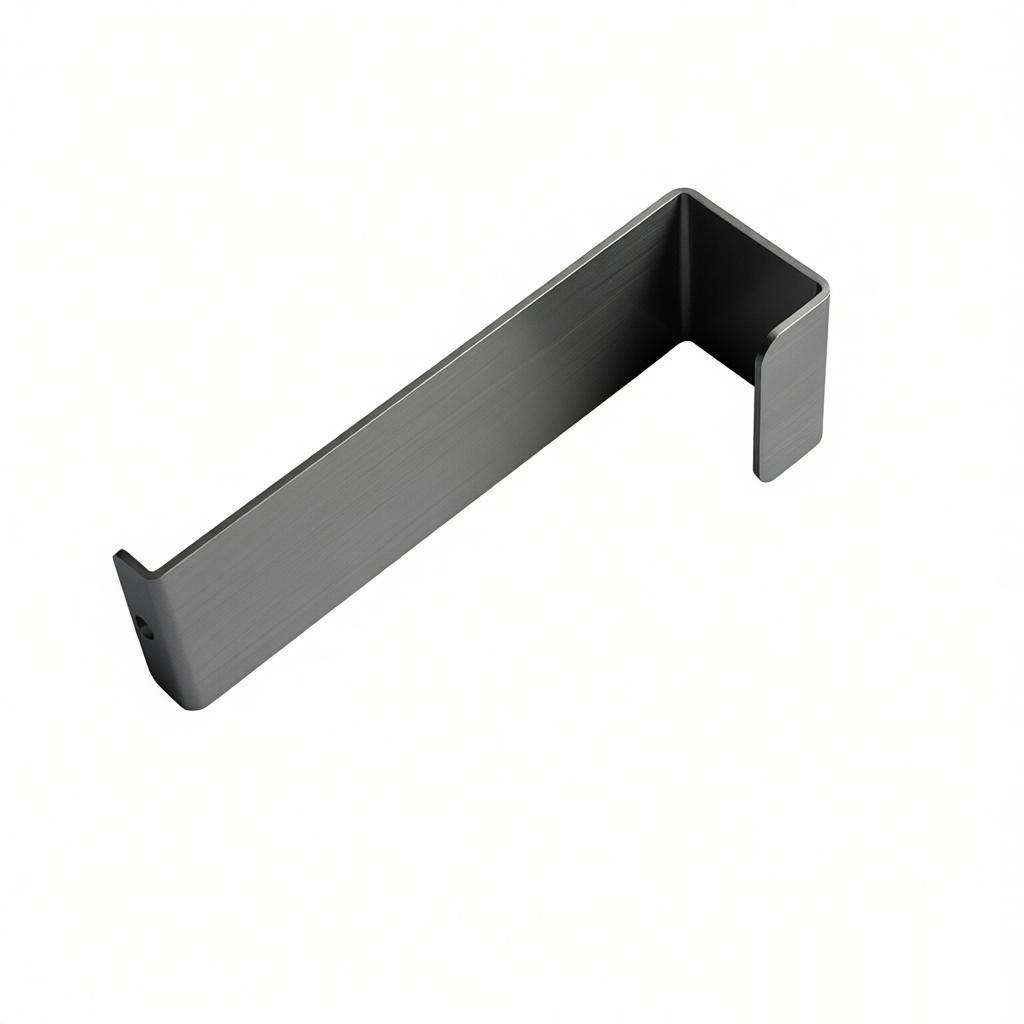

Konnektörler için Hassas Şrapnel Damgalama Tanıtımı
Hassas şrapnel damgalama, otomotiv, havacılık, elektronik ve telekomünikasyon gibi sektörlerde kullanılan konnektörlerin üretiminde kritik bir süreçtir. Şrapnel, aynı zamanda kontak yayları veya yaprak yaylar olarak da bilinir, konnektörlerde elektriksel süreklilik ve mekanik tutuş sağlayan ince metal bileşenlerdir. Bu rehber, malzeme seçimi, takım tasarımı, proses parametreleri, kalite kontrol ve pratik ipuçlarını kapsayarak damgalama yoluyla yüksek kaliteli hassas şrapnel üretiminin inceliklerini ele alır.
Konnektörlerde Şrapneli Anlamak
Şrapnel, bir eşleşen kontağa karşı yay kuvveti uygulayarak güvenilir bir elektrik bağlantısı sağlayan esnek metal şeritlerdir. Genellikle USB portlarında, SIM kart yuvalarında, pil konnektörlerinde ve otomotiv kablo demetlerinde bulunurlar. Temel özellikler arasında yüksek elastikiyet, düşük kontak direnci ve mükemmel yorulma direnci bulunur. Damgalama işlemi, sinyal kaybını veya mekanik arızayı önlemek için sıkı toleranslara (genellikle ±0.01 mm) ve çapaksız kenarlara ulaşmalıdır.
Şrapnel Damgalama için Yaygın Malzemeler
Malzeme seçimi doğrudan performansı etkiler. Tipik malzemeler şunları içerir:
Fosfor Bronz (C5191, C5210):
Mükemmel yay özellikleri ve korozyon direnci, tüketici elektroniği için idealdir.Berilyum Bakır (C17200):
Yüksek mukavemet ve iletkenlik, havacılık ve yüksek güvenilirlikli konnektörlerde kullanılır.Paslanmaz Çelik (SUS301, SUS304):
İyi elastikiyet ve dayanıklılık, genellikle maliyet hassasiyeti olan uygulamalar için tercih edilir.Pirinç (C2680, C2600):
Düşük maliyet ancak zayıf yay performansı; kritik olmayan kontaklar için kullanılır.
| Malzeme | Akma Dayanımı (MPa) | İletkenlik (%IACS) | Tipik Uygulama |
|---|---|---|---|
| Fosfor Bronz C5191 | 450-600 | 15-20 | Ses jakları, USB konnektörler |
| Berilyum Bakır C17200 | 1000-1400 | 20-25 | Askeri/Havacılık konnektörleri |
| Paslanmaz Çelik SUS301 | 800-1000 | 2-3 | Pil yayları, kart yuvaları |
| Pirinç C2600 | 300-400 | 28-30 | Düşük maliyetli tüketim malları |
Şarapnel için Hassas Damgalama Süreci
Şarapnel damgalama, karmaşık geometri ve sıkı toleranslar nedeniyle çok aşamalı progresif kalıplar gerektirir. Tipik süreç aşağıdaki aşamaları içerir:
1. Bobin Besleme ve Düzeltme
Bobin formundaki ham malzeme, bobin eğriliğini gidermek için bir düzelticiden geçirilir. Bir servo besleyici, şeridi kalıba ±0.02 mm hassasiyetle ilerletir.
2. Kesme ve Şekillendirme
İlk istasyonlar, boşluk ana hatlarını keser ve indeksleme için pilot delikler oluşturur. Sonraki istasyonlar, şarapnelin bükülme yarıçaplarını, açılarını ve temas uçlarını şekillendirir. Örneğin, tipik bir konnektör şarapneli 0.2 mm yarıçaplı 90 derecelik bir bükülmeye sahip olabilir. Şekillendirme, geri yaylanmayı hesaba katmalı ve aşırı bükme veya madeni para basma gerektirebilir.
3. Delme ve Kesme
Montaj veya ek özellikler için delikler veya yuvalar açılır. Kesme işlemi, son konturu elde etmek için fazla malzemeyi temizler.
4. Kritik Şekillendirme ve Presleme
Presleme, yüzeyleri düzleştirmek, boyutsal kararlılığı iyileştirmek ve geri yaylanmayı azaltmak için malzemeyi sıkıştıran bir yeniden şekillendirme işlemidir. Bu, yüksek hacimli üretim için gereklidir.
5. Kesme ve Çıkarma
Son istasyon, şeritten parçayı keser. Çıkarma, pnömatik veya mekanik olabilir ve parçanın hasar görmeden güvenli bir şekilde çıkarılmasını sağlar.
Şarapnel Damgalama için Takım Tasarımı Hususları
Başarılı şarapnel damgalama, hassas takımlara dayanır. Anahtar tasarım yönleri şunları içerir:
Malzeme Sertliği:
Yüksek aşınma direncine sahip kalıp çelikleri (örneğin, D2, M2) kullanılır. Yüksek hacimli çalışmalar için (>1 milyon parça), karbür uçlar önerilir.Boşluk:
Optimum zımba-kalıp boşluğu genellikle malzeme kalınlığının %5-8'i kadardır. Çok sıkı olması aşırı çapak oluşturur; çok geniş olması ise pürüzlü kenarlara yol açar.Bükme Payı:
Doğru bükme düşüşleri, malzeme kalınlığı ve bükme yarıçapına göre hesaplanır. Sonlu eleman analizi (FEA) geri esnemeyi tahmin etmeye yardımcı olur.Yağlama:
İnce film yağlayıcılar sürtünmeyi azaltır ve sıkışmayı önler. Kolay temizlik için suda çözünür yağlayıcılar yaygındır.
Hassas Şarapnel Damgalama Kalite Kontrolü
Tutarlı kaliteyi sağlamak için birden fazla aşamada sıkı denetim gerekir. Kritik parametreler şunları içerir:
| Parametre | Tolerans | Ölçüm Yöntemi |
|---|---|---|
| Parça boyutları | ±0.01 mm | Görüntüleme sistemi, CMM |
| Büküm açısı | ±1 | Optik karşılaştırıcı |
| Yüzey pürüzlülüğü | Ra ≤ 0.4 μm | Profilometre |
| Çapak yüksekliği | ≤ 0.02 mm | Mikroskop, 30x |
| Yay kuvveti | ±5% spesifikasyon | Kuvvet ölçer |
Yaygın Kusurlar ve Çözümleri
Çapaklar:
Aşırı boşluk veya aşınmış takımdan kaynaklanır. Zımba/kalıpları yeniden taşlayın veya boşluğu ayarlayın.Geri yaylanma varyasyonu:
Malzeme anizotropisinden kaynaklanır. Sikkelama kullanın veya alternatif ısıl işlemleri deneyin.Mikro çatlaklar:
Şiddetli şekillendirmeden kaynaklanıyor. Büküm yarıçapını azaltın veya daha sünek bir malzemeye geçin.Boyutsal sapma:
Termal genleşmeyi kontrol edin; pres ve kalıp sıcaklığını stabilize edin.
Şarapnel Damgalama için Pratik İpuçları
Yüksek verim ve düşük maliyet elde etmek için bu endüstri kanıtlanmış ipuçlarını göz önünde bulundurun:
Şerit hizalamasını korumak ve hurdayı azaltmak için pilot delikli progresif kalıplar kullanın.
Presesyon ve hız kontrolü için servo presler kullanın, özellikle şekillendirme sırasında.
Kusurlar oluşmadan önce aşınmış takımları tespit etmek için hat içi kuvvet izleme uygulayın.
Dengesiz kuvvetleri en aza indirmek için şarapneli simetrik özelliklerle tasarlayın.
Herhangi bir takım değişikliğinden sonra ilk parça muayenesi (FAI) yapın.
Yüksek hacimli siparişler için, çapak kritikse bir çapak alma işlemi (örneğin, titreşimli bitirme) eklemeyi düşünün.
İleri Teknikler: Yüksek Hızlı Damgalama ve Mikro Damgalama
Modern konnektör minyatürleştirmesi, kalınlığı 0,1 mm'nin altında olan mikro şarapnel gerektirir. Dakikada 600-1500 vuruşta çalışan yüksek hızlı damgalama presleri, ultra hassas kalıplar ve gelişmiş yağlama gerektirir. Mikro damgalama, takımlama için aşındırma veya EDM kullanır ve genellikle tel kesme bileşenleri kullanır. Seri üretimde vurgu, hızlı kalıp değiştirme sistemleri aracılığıyla kurulum süresini azaltmaktır.
Sonuç
Konnektörler için hassas şarapnel damgalama, malzeme bilimi, takım mühendisliği ve süreç kontrolünü birleştiren özel bir alandır. Malzeme özelliklerini anlayarak, kalıp tasarımını optimize ederek, sağlam kalite kontrolleri uygulayarak ve yüksek hızlı tekniklerden haberdar olarak üreticiler güvenilir, uygun maliyetli bileşenler üretebilir. İster bir tasarım mühendisi ister bir satın alma uzmanı olun, bu kılavuz konnektörler için şarapnel damgalamada mükemmelliğe ulaşmak için bir temel görevi görür.
