Metal Stamping DFM: Tasarruflu Tasarım İçin 7 Kural
Tasarımın Üretilebilirliği (DFM), metal damgalamada maliyetleri düşürmek, kaliteyi artırmak ve üretimi hızlandırmak için kritiktir. Bu 7 kuralı izleyerek, metal damgalama tasarımlarınızı uygun maliyetli üretim için optimize edebilirsiniz.

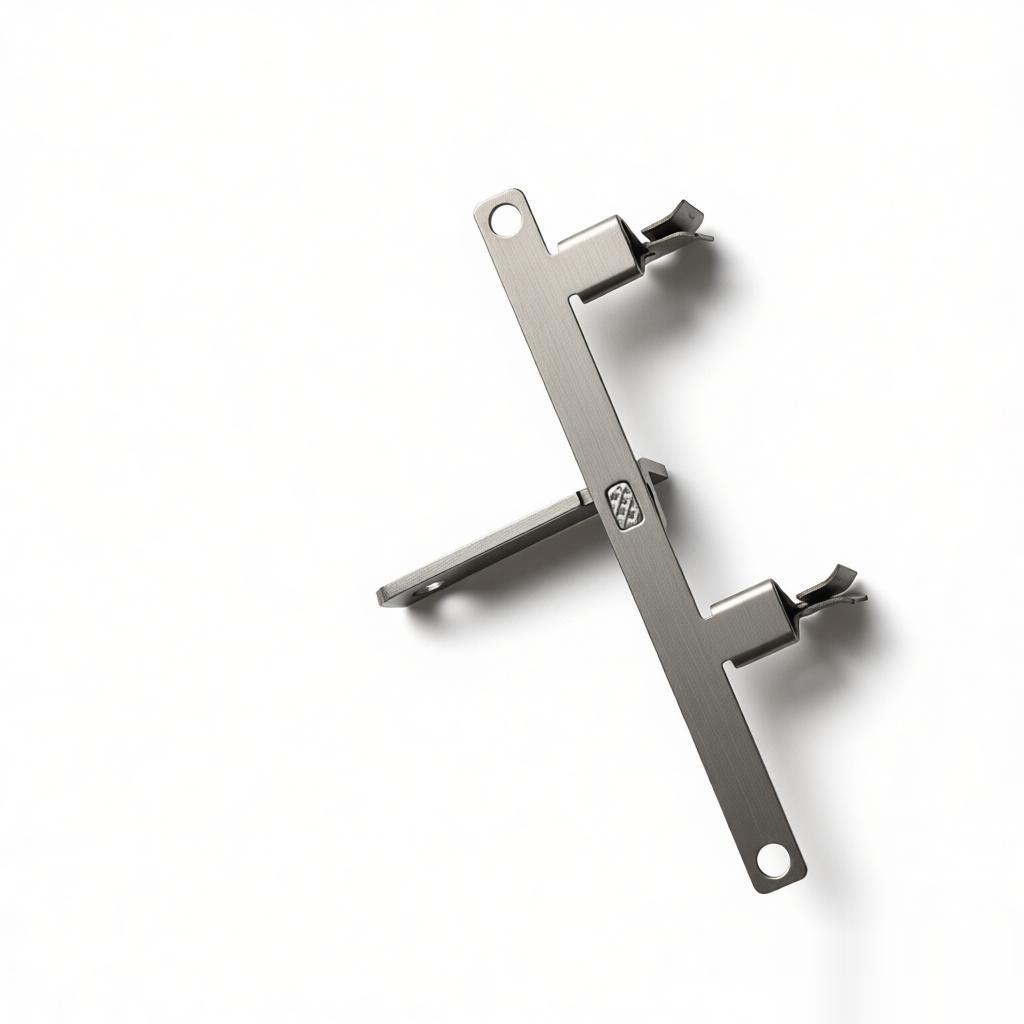

Kural 1: Keskin Köşelerden Kaçının
Metal damgalama tasarımlarındaki keskin köşeler, şekillendirme sırasında çatlamaya yol açabilecek gerilim yoğunlaşmaları oluşturur. Ayrıca takım aşınmasını hızlandırır ve kalıp kırılması riskini artırır. Bu sorunları önlemek için, iç ve dış köşelere her zaman yarıçap ekleyin. İyi bir kural, malzeme kalınlığının en az 0,5 katı bir yarıçap kullanmaktır. Daha büyük yarıçaplar, şekillendirilebilirliği daha da iyileştirir ve takım ömrünü uzatarak genel üretim maliyetlerini düşürür.
Kural 2: Düzgün Et Kalınlığını Koruyun
Et kalınlığındaki değişiklikler, damgalama sırasında dengesiz malzeme akışına neden olarak eğrilme, incelme veya çatlamaya yol açar. Parçaları tümüyle tutarlı et kalınlığıyla tasarlayın. Kalınlık değişiklikleri kaçınılmazsa, ani adımlar yerine kademeli geçişler kullanın. Bu kural, flanşlar ve nervürler gibi özellikler için de geçerlidir—kusurlara neden olabilecek ani değişikliklerden kaçının. Düzgün kalınlık, takım tasarımını basitleştirir ve hurda oranlarını azaltır.
Kural 3: Delik Boyutlarını ve Mesafelerini En Aza İndirin
Küçük delikler, kırılgan ve kırılmaya eğilimli küçük çaplı zımbalar gerektirir. Uygun maliyetli damgalama için, delik çaplarının en az malzeme kalınlığına eşit olduğundan emin olun. Bundan daha küçük delikler, takım maliyetini ve bakımını önemli ölçüde artırır. Ayrıca delikler arasında ve deliklerden parça kenarlarına kadar yeterli mesafe bırakın—tipik olarak malzeme kalınlığının en az iki katı. Bu, bozulmayı ve yırtılmaları önler.
Kural 4: Standart Toleranslar Kullanın
Her bir özellik için sıkı toleranslar belirlemek, ekstra inceleme ve daha yavaş pres hızları nedeniyle üretim maliyetlerini artırır. Sıkı toleransları yalnızca parça işlevini etkileyen kritik boyutlar için saklayın. Kritik olmayan özellikler için standart damgalama toleranslarını kullanın (örneğin, delik konumları için ±0.005 inç veya şekillendirilmiş boyutlar için ±0.010 inç). Standart toleranslar daha hızlı üretim sağlar ve ikincil işlemlere olan ihtiyacı azaltır.
Kural 5: Bükme Rahatlaması için Tasarım
Bir büküm, delik veya yuva gibi başka bir özelliğin yakınında meydana geldiğinde, yırtılmayı önlemek için rahatlama kesikleri sağlayın. Rahatlamanın genişliği en az iki kat malzeme kalınlığı olmalı ve derinlik büküm yarıçapının ötesine uzanmalıdır. Ayrıca, iç büküm yarıçapları çatlamayı önlemek için malzeme kalınlığının 0,5 katından az olmamalıdır. Uygun büküm rahatlaması, ek bitirme adımları olmadan temiz ve güçlü bükümler sağlar.
Kural 6: Alttan Kesiklerden ve Karmaşık Şekillerden Kaçının
Alttan kesikler, yan hareketli kamlar veya sürgüler gibi karmaşık takımlar gerektirir ve bu da kalıp üretim maliyetini ve bakımını artırır. Benzer şekilde, derin çekmeli veya çok seviyeli şekiller karmaşıklık ekler. Mümkün olduğunda, alttan kesikleri ortadan kaldırmak için özellikleri yeniden tasarlayın. Kaçınılmazsa, maliyet ödünleşimlerini değerlendirmek için damgalama ortağınıza danışın. Takım maliyetini ve çevrim süresini azaltmak için geometriyi basitleştirin.
Kural 7: Malzeme Seçimini Değerlendirin
Malzeme seçimi, maliyet ve üretilebilirlik üzerinde büyük bir etkiye sahiptir. Standart karbon çelikleri (örneğin, SPCC, DC01) en uygun maliyetlidir ve yaygın olarak bulunur. Korozyon direnci gerekiyorsa, maliyetten tasarruf etmek için paslanmaz çelik yerine galvanizli çelik kullanmayı düşünün. Kesinlikle gerekli olmadıkça egzotik alaşımlardan kaçının. Ayrıca malzeme kalınlığını da göz önünde bulundurun—daha kalın ölçü, malzeme maliyetini ve gerekli pres tonajını artırır. Performans ve bütçeyi dengelemek için tasarımın başlarında malzeme seçimini optimize edin.
Bu DFM kurallarını uygulayarak, yüksek kaliteli metal damgalama parçaları sağlarken üretim maliyetlerini ve teslim sürelerini önemli ölçüde azaltabilirsiniz. Tasarımınızı doğrulamak ve tasarrufları en üst düzeye çıkarmak için tasarım aşamasının başlarında deneyimli bir damgalama üreticisiyle ortaklık kurun.
