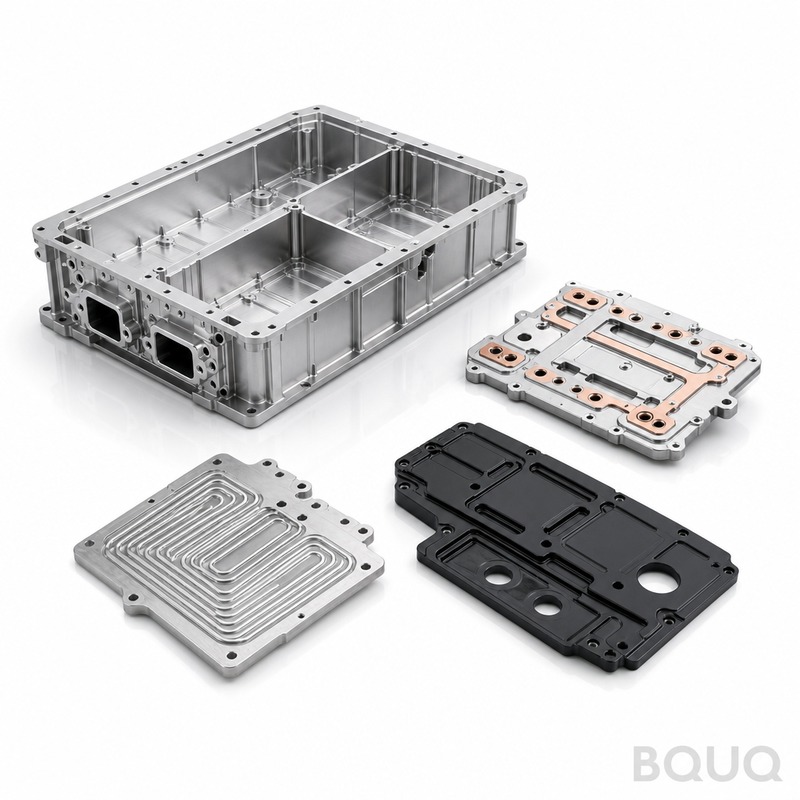

Tel Erozyon ve CNC Frezeleme Hassas İmalatta Birbirini Nasıl Tamamlar?
Tel Erozyon (Wire EDM) ve CNC frezeleme rakip teknolojiler değildir; stratejik olarak birleştirildiğinde üreticilerin, iki prosesin tek başına sunamayacağı geometrileri, toleransları ve malzeme özelliklerini elde etmesini sağlayan tamamlayıcı süreçlerdir. Tel Erozyon, sert ve iletken malzemeleri sıfır kesme kuvveti ve olağanüstü yüzey kalitesiyle kesmede üstündür; CNC frezeleme ise yüksek hızlı talaş kaldırma, 3D geometrik karmaşıklık ve iletken olmayan malzemelerde çok yönlülük sağlar. BQUQ gibi hassas bir fabrika için her iki teknolojiyi sıralı olarak kullanmak—frezeleme ile ana malzeme talaşı ve tel erozyon ile son kritik özellikler—maliyeti %35'e kadar düşürür ve bitmiş parçalarda boyutsal doğruluğu ±0.002 mm'ye iyileştirir.
Tel Erozyon ve CNC Frezelemeyi Tanımlayan Temel Yetenekler Nelerdir?
Tel Erozyon (Elektriksel Deşarj ile İşleme), tipik olarak 0.10 mm ile 0.30 mm çapında ince bir pirinç veya kaplamalı tel kullanarak, saniyede binlerce elektrik kıvılcımıyla iletken malzemeyi aşındırır. Proses, 0.025 mm ile 0.075 mm'lik bir kıvılcım aralığıyla çalışır ve fiziksel temas gerektirmez; bu da kırılgan veya ince cidarlı iş parçalarında bile sıfır kesme kuvveti ve mekanik distorsiyon olmaması anlamına gelir. Maksimum iş parçası sertliği sınırsızdır—EDM, 62-65 HRC'de tamamen sertleştirilmiş takım çeliğini, tavlanmış malzeme ile aynı kolaylıkla keser ve birden fazla tıraşlama pasosu ile elde edilebilir yüzey kalitesi Ra 0.2 µm ile Ra 0.8 µm arasında değişir.
CNC frezeleme ise, kesme deformasyonu yoluyla malzemeyi kaldırmak için tipik olarak 0.5 mm ile 50 mm çapında dönen çok uçlu kesici takımlar kullanır. Modern 3 eksenli, 4 eksenli ve 5 eksenli işleme merkezleri, 8.000 RPM ile 30.000 RPM arasında iş mili hızlarına ve 15.000 mm/dakikaya kadar ilerleme hızlarına ulaşır. Proses; alüminyum 6061-T6, paslanmaz çelik 304/316, titanyum Ti-6Al-4V, PEEK ve asetal gibi çok geniş bir malzeme yelpazesini işler ve tel erozyonun erişemeyeceği karmaşık 3D yüzeyler, derin cepler ve alttan kesikler üretebilir. Tipik frezeleme toleransları standart özellikler için ±0.01 mm ve hassas taşlanmış veya interpolasyonlu yüzeyler için ±0.005 mm'dir.
Malzeme Sertliği ve İletkenlik Proses Seçimini Nasıl Belirler?
Malzeme özellikleri, frezeleme ve tel erozyon arasındaki birincil belirleyici faktördür. CNC frezeleme takım sertliği ile sınırlıdır; 45 HRC üzerindeki malzemelerin işlenmesi hızlı takım aşınmasına, artan ısı oluşumuna ve zayıf yüzey bütünlüğüne neden olur. Örneğin, 60 HRC'de D2 takım çeliğinin frezelenmesi sürekli takım değişimi gerektirecek ve yorulma ömrünü tehlikeye atan 0.05 mm'lik bir yeniden katılaşma tabakası bırakabilir. Tel erozyon ise yalnızca malzemenin elektriksel olarak iletken olmasını gerektirir—özdirenç yaklaşık 100 µΩ·cm'nin altında—ve sertlikten etkilenmez.
Sertleştirilmiş kalıp çelikleri, karbür (90 HRA) ve Inconel 718 gibi süper alaşımlar için tel erozyon; keskin iç köşeler, 0.5 mm genişliğin altındaki küçük yuvalar ve 20:1'i aşan en-boy oranına sahip hassas delikler üretmenin tek pratik yöntemidir. Tersine, alüminyum, pirinç, bakır ve plastikler için tel erozyon verimsizdir (demir dışı metaller için kesme hızları 10-20 mm²/dakikaya düşer) ve yüzey oksidasyonuna neden olabilir; CNC frezeleme bu malzemelerde 500-1.500 mm³/dakika talaş kaldırma elde eder. BQUQ'daki mühendislik kuralı: malzeme 35 HRC'den yumuşaksa ve özellik bir delik veya kontur değilse frezeleyin; malzeme 50 HRC'den sertse veya özellik R0.1 mm'nin altında keskin bir iç yarıçap gerektiriyorsa tel erozyon kullanın.
Her Proses Hangi Toleransları ve Yüzey Kalitelerini Elde Edebilir?
Hassasiyet tek bir sayı değil, birbirine bağlı spesifikasyonlar sistemidir: konumsal doğruluk, tekrarlanabilirlik, düzlük ve yüzey dokusu. Tel erozyon, herhangi bir işleme prosesinin en yüksek açısal doğruluğunu ve düzlüğünü sunar; tipik konumlandırma toleransı ±0.002 mm ve 100 mm kesme uzunluğu boyunca 0.003 mm düzlük sağlar. Kerf genişliği (kesme genişliği) tel çapı ve jeneratör ayarlarıyla kontrol edilir; bu da tam olarak 0.01 mm ile 0.03 mm arasında zımba ve kalıp boşluk paylarının üretilmesine olanak tanır. Tek kesim sonrası yüzey kalitesi Ra 1.6 µm'dir, ancak iki veya üç tıraşlama pasosu ile Ra 0.2 µm elde edilebilir; bu da birçok kalıp uygulamasında ikincil parlatma ihtiyacını ortadan kaldırır.
CNC frezeleme, üst düzey makinelerde ±0.005 mm konumlandırma toleransı elde eder, ancak yüzey kalitesi büyük ölçüde takım geometrisine, iş mili rijitliğine ve adım aralığına bağlıdır. 6 mm bilyeli uçla 0.1 mm adım aralığında tipik bir finiş pasosu Ra 0.8 µm verirken, 0.5 mm mikro takımla yüksek hızlı finiş alüminyumda Ra 0.4 µm'ye ulaşabilir. Ancak frezeleme gerçek keskin iç köşeler üretemez—minimum iç yarıçap takım yarıçapına eşittir, genellikle 0.3 mm veya daha büyüktür—oysa tel erozyon, tel yarıçapı artı kıvılcım aralığına eşit, tipik olarak 0.05 mm ile 0.10 mm arasında bir köşe yarıçapı üretir.
| Proses Parametresi | CNC Frezeleme (3 eksen) | Tel Erozyon (5 eksen) |
| Konumlandırma Toleransı | ±0.005 mm | ±0.002 mm |
| Yüzey Kalitesi (en iyi) | Ra 0.4 µm | Ra 0.2 µm |
| Minimum İç Köşe Yarıçapı | 0.3 mm (takım yarıçapı) | 0.05 mm (tel + boşluk) |
| Maksimum İş Parçası Sertliği | 45 HRC (pratik) | Sınırsız (yalnızca iletken) |
| Talaş Kaldırma Hızı (çelik) | 50-200 cm³/saat | 5-20 cm³/saat |
| Prototip için Tipik Teslim Süresi | 3-5 gün | 2-4 gün |
| Takım Maliyeti | $50-$500 (fikstürler) | $20-$200 (tel kılavuzları) |
| Parça Başına Maliyet (100 adet, 50 mm küp) | $8-$15 | $12-$20 |
Tel Erozyon ve CNC Frezelemeyi Tek Başına Değil de Sıralı Olarak Neden Kullanmalısınız?
En uygun maliyetli hassas üretim stratejisi, bir prosesi diğerine tercih etmek değil, onları hibrit bir iş akışında entegre etmektir. Tipik bir enjeksiyon kalıbı insertini düşünün: ana geometri—boşluk, soğutma kanalları ve montaj delikleri—önce yumuşak veya ön sertleştirilmiş durumda frezelenir ve 100-200 cm³/saat talaş kaldırma hızı elde edilir. Insert daha sonra 55-60 HRC'ye ısıl işleme tabi tutulur ve ardından tel erozyon son boşluk profilini, itici pim deliklerini ve kapatma yüzeylerini keser. Bu sıralama, katı malzemeden tel erozyonla işlemeye kıyasla toplam işleme süresini %30-40 azaltır ve ısıl işlem sonrası frezeleme yapılsaydı oluşacak distorsiyonu ortadan kaldırır.
Örneğin, BQUQ'da 44 HRC'de 17-4 PH paslanmaz çelikte 0.25 mm genişliğinde, 12 mm derinliğinde bir yuva gerektiren bir tıbbi cihaz bileşeni ürettik. CNC frezeleme tek başına takım sapması ve kırılması olmadan 14:1 en-boy oranını elde edemezdi; tel erozyon tek başına 8 saat kesme gerektirirdi. Çözüm, talaş tahliyesi için 2.5 mm genişliğinde bir yuva frezelemek ve ardından tam derinlik boyunca son 0.25 mm genişliği kesmek için 0.20 mm tel ile tel erozyon kullanmaktı. Toplam çevrim süresi sıfır hurda ile 3.2 saatti. Bu tamamlayıcı yaklaşım, havacılık yakıt memeleri, cerrahi aletler ve otomotiv şanzıman bileşenleri için endüstri standardıdır.
Hangi Uygulamalar Frezelemeye Kıyasla Tel Erozyon Gerektirir ve Bunun Tersi?
Tel erozyon; delik konturlama, ekstrüzyon kalıpları, progresif kesme kalıpları ve keskin iç köşe veya 10:1 üzeri en-boy oranı gerektiren herhangi bir bileşen için vazgeçilmezdir. Ayrıca, kesme kuvvetinin olmaması deformasyonu önlediği için kırılgan parçaları—0.5 mm altı cidar kalınlığına sahip ince cidarlı titanyum braketler gibi—kesmek için tercih edilen yöntemdir. Diğer münhasır tel erozyon uygulamaları arasında EDM batırma için grafit elektrotların kesilmesi, modülü 0.1 mm olan mikro dişlilerin üretilmesi ve bitmiş parçaların ana bloktan çapaksız ayrılması yer alır.
CNC frezeleme; iletken olmayan malzemeler (plastikler, seramikler, kompozitler), kör cepler ve derin boşluklar ile çark kanatları ve kalıp çekirdekleri gibi 3D yontulmuş yüzeyler için tek seçenektir. Frezeleme ayrıca verimlilikte kazanır: 100 mm × 100 mm × 50 mm alüminyum blok frezeleme ile 45 dakikada kaba ve finiş işlenebilirken, tel erozyon aynı hacmi kesmek için 6-8 saat gerektirir. 500 parçayı aşan üretim serilerinde, otomatik palet değiştiricili frezeleme parça başına 3-5 dakika çevrim süresi korurken, tel erozyon eşdeğer geometri için tipik olarak parça başına 15-30 dakika çalışır. BQUQ'daki karar matrisi: keskin köşeli delik veya kontur mu? Tel erozyon kullanın. Kör cep, 3D yüzey veya iletken olmayan malzeme mi? CNC frezeleme kullanın.
Maliyet ve Teslim Süresi İki Proses Arasında Nasıl Karşılaştırılır?
3 eksenli bir CNC frezeleme merkezinin saatlik makine ücreti tipik olarak $40-$80 arasındayken, tel erozyon makinesi daha yüksek sermaye maliyeti (hassas 5 eksenli tel erozyon için $150.000-$400.000 vs. karşılaştırılabilir bir frezeleme merkezi için $80.000-$200.000) ve kilogram başına $8-$15 olan sarf malzemesi tel nedeniyle $60-$120 arasında çalışır. Ancak parça başına maliyet geometriye bağlıdır. 2 mm yuvaya sahip 50 mm × 50 mm × 10 mm sertleştirilmiş çelik kalıp plakası için, 100 parçalık bir seride tel erozyon parça başına yaklaşık $18'e mal olurken, frezeleme ön tavlama, işleme ve ardından yeniden sertleştirme gerektirir—daha yüksek hurda riskiyle parça başına toplam $25.
Teslim süreleri de farklılaşır. Tel erozyon kurulumu hızlıdır (programlama ve tel geçirme için 30-60 dakika), bu da onu aynı gün prototipler ve 1-20 parçalık küçük partiler için ideal kılar. CNC frezeleme fikstür tasarımı ve takım hazırlığı gerektirir; karmaşık kurulumlar için 4-8 saat ekler, ancak çalışmaya başladığında parçaları daha hızlı üretir. 1.000 alüminyum gövdeden oluşan bir parti için frezeleme parça başına $6 maliyet sunarken, tel erozyon $22'dir; bu da frezelemeyi açık ekonomik seçim yapar. Mühendislik ilkesi, tel erozyonu yalnızca frezelemenin elde edemediği özellikler için kullanmak, asla ana malzeme talaşı için kullanmamaktır.
Kombinasyonda Güvenilirliği Hangi Kalite Kontrol Önlemleri Sağlar?
Tek bir iş parçasında her iki prosesi kullanırken kritik kalite kontrol zorluğu, veri hizalama (datum alignment) sorunudur. Frezelenen özellikler referans koordinat sistemini oluşturur; tel erozyon daha sonra başlangıç noktasını bu özelliklere göre ±0.005 mm veya daha iyi bir doğrulukla konumlandırmalıdır. BQUQ, hassas pim delikleri (H7 toleransı) olan ortak bir palet sistemi ve tel erozyon başlamadan önce iş parçası konumunu doğrulamak için bir Renishaw temas probu kullanır. Ayrıca proses içi ölçüm uyguluyoruz: frezelemeden sonra bir CMM kontrolü tüm kritik verileri doğrular; tel erozyondan sonra yüzey pürüzlülüğü bir profilometre (Mahr MarSurf) ile ve boyutsal doğruluk 20°C ± 1°C'de Zeiss CMM ile ölçülür.
Termal yönetim bir diğer kritik faktördür. Tel erozyon, kıvılcım bölgesine lokalize ısı üretir, ancak iş parçası uygun şekilde fikstürlenmezse yine de distorsiyona uğrayabilir. Dielektrik sıvı sıcaklığını 20°C ± 2°C'de tutuyoruz ve tel erozyona başlamadan önce frezelemeden sonra 30 dakikalık bir stabilizasyon süresi tanıyoruz. Her iki prosesi gerektiren parçalar için, iç kalıntı gerilmelerden kaynaklanan distorsiyonu önlemek amacıyla son işlemeden önce malzemenin gerilim giderilmesini de öneriyoruz. Bu prosedürler, BQUQ'nun geçtiğimiz yıl hibrit işlenmiş bileşenlerde %98.7 ilk geçiş verimi (first-pass yield) sağlamasına olanak tanımıştır.
Tel Erozyon ve CNC Frezelemeyi Birleştirmekten En Çok Hangi Endüstriler Faydalanır?
Havacılık ve tıbbi cihaz üreticileri birincil faydalanıcılardır. Havacılık bileşenleri—türbin kanat kökleri, yakıt sistemi orifisleri ve iniş takımı braketleri—frezelemesi zor ancak tel erozyon için ideal olan yüksek mukavemetli nikel alaşımları ve titanyum gerektirirken, montaj flanşları ve karmaşık 3D özellikleri frezeleme gerektirir. Tıbbi cihazlar implant sınıfı titanyum ve paslanmaz çelik kullanır; tipik bir cerrahi alet, frezelenmiş bir sapa ve Ra 0.2 µm jilet keskinliğinde tel erozyonla kesilmiş bir kesme kenarına sahiptir. Kalıp ve döküm endüstrisi bir diğer büyük kullanıcıdır: her enjeksiyon kalıbı boşluğu önce frezelenir, sonra sertleştirilir ve ardından son kapatma yüzeyleri için tel erozyonla finiş işlenir. Otomotiv sac kalıpları aynı hibrit yolu
