Derin Çekme Presleme: Tasarım Hususları ve İpuçları
Derin çekme presleme, düz sac metal boşluklarını karmaşık, üç boyutlu şekillere dönüştüren çok yönlü bir metal şekillendirme işlemidir. Otomotiv, havacılık, elektronik ve tıbbi cihazlar gibi endüstrilerde yaygın olarak kullanılır. Bu kılavuz, derin çekme presleme projelerinizi kalite, verimlilik ve maliyet etkinliği açısından optimize etmek için temel tasarım hususlarını ve pratik ipuçlarını inceler.

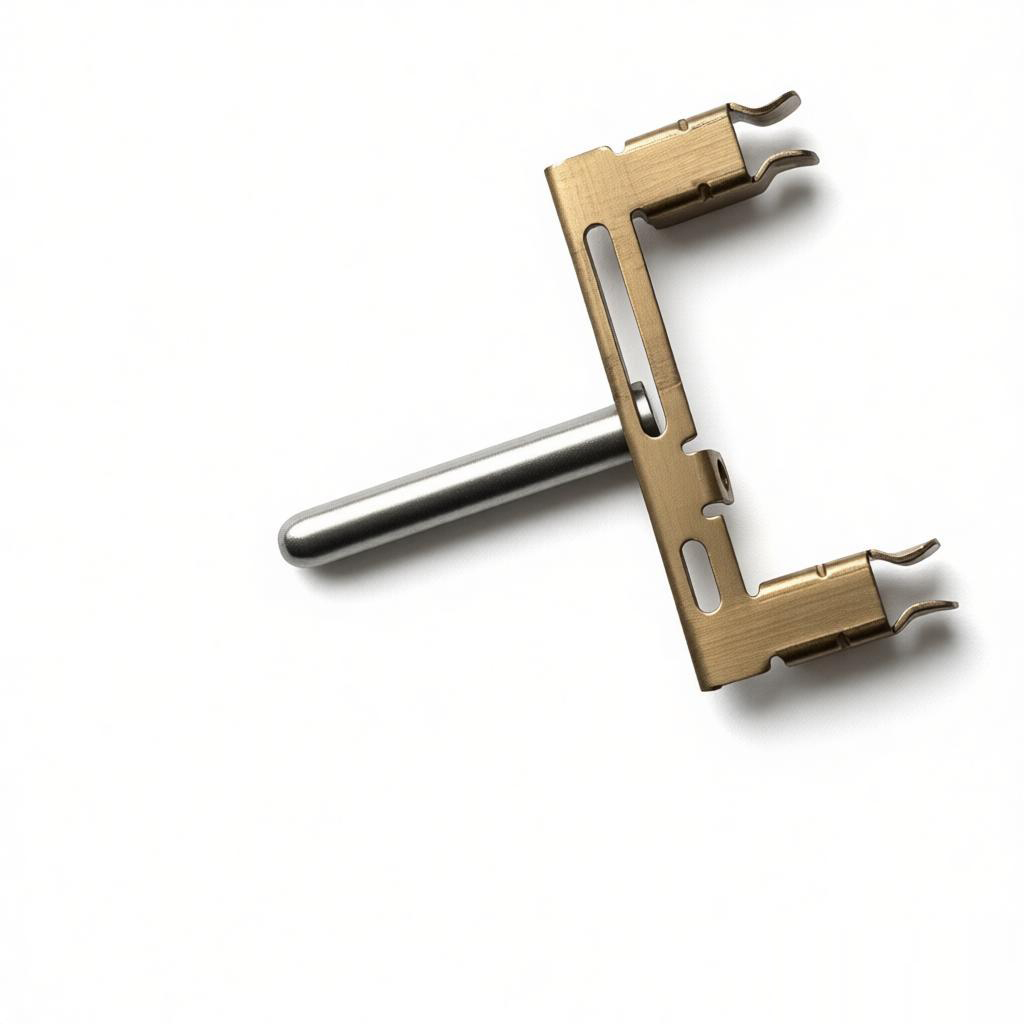

Derin Çekme Preslemeyi Anlamak
Derin çekme presleme, bir zımbanın metal bir boşluğu kalıp boşluğuna itmesini ve malzemenin akarak kalıbın şeklini almasını içerir. Çekilen parçanın derinliği çapını aştığında işleme 'derin' denir. Yırtılma, buruşma veya incelme gibi kusurları önlemek için malzeme akışı, yağlama ve pres hızının dikkatli bir şekilde kontrol edilmesini gerektirir.
Derin Çekme Presleme Nasıl Çalışır
İşlem, bir kalıp açıklığının üzerine yerleştirilen bir boşlukla başlar. Bir zımba iner ve boşluğu kalıba zorlar. Metal gerilir ve radyal olarak içe doğru akar. Çok derin parçalar için, iş sertleşmesini gidermek için ara tavlama ile birden fazla çekme gerekebilir. Temel parametreler arasında boşluk tutucu kuvveti, zımba yarıçapı, kalıp yarıçapı ve zımba ile kalıp arasındaki boşluk bulunur.
Temel Tasarım Hususları
Derin çekme presleme için bir parça tasarlamak, geometriye, malzeme özelliklerine ve proses sınırlamalarına dikkat edilmesini gerektirir. Aşağıda kritik faktörler bulunmaktadır.
Parça Geometrisi
Derinlik-Çap Oranı:
Parça çapına göre ne kadar derinse, çekme o kadar zorlayıcıdır. Tek bir çekme için tipik sınırlar 2:1'dir; daha derin parçalar birden fazla çekme gerektirir.Köşe Yarıçapları:
Keskin köşeler gerilim yoğunluğunu artırır ve yırtılma riskini yükseltir. Hem zımba hem de kalıpta geniş yarıçaplar (malzeme kalınlığının en az 3-5 katı) kullanın.Duvar Kalınlığı:
Özellikle köşelerde ve yan duvarlarda incelme beklenir. Tasarımda kalınlık değişimine izin verin.Kalkış Açıları:
Dikey duvarlar zordur; malzeme akışını ve parça çıkışını kolaylaştırmak için hafif kalkış açıları (1-5 derece) ekleyin.
Malzeme Seçimi
| Malzeme | Şekillendirilebilirlik | Yaygın Uygulamalar |
|---|---|---|
| Düşük Karbonlu Çelik | Mükemmel | Otomotiv panelleri, mutfak lavaboları |
| Paslanmaz Çelik | İyi (daha fazla kuvvet gerektirir) | Tıbbi cihazlar, gıda ekipmanları |
| Alüminyum | Orta (kırışmaya eğilimli) | Hafif gövdeler, ısı emiciler |
| Bakır/Pirinç | Çok iyi | Elektrik bileşenleri, dekoratif ürünler |
Yüksek uzama ve düşük akma dayanımına sahip malzemeleri seçin, böylece daha kolay çekme işlemi yapılır. Büyük taneli veya yüzey kusurlu malzemelerden kaçının.
Takım ve Kalıp Tasarımı
Tutarlı kalite için uygun takım kullanımı esastır. Şu hususları göz önünde bulundurun:
Zımba ve Kalıp Yarıçapları:
Daha büyük yarıçaplar gerilimi azaltır ve daha pürüzsüz malzeme akışı sağlar. Derin çekmelerde, malzeme kalınlığının 4-8 katı zımba yarıçapı kullanın.Boşluk:
Zımba ve kalıp arasındaki optimum boşluk tipik olarak malzeme kalınlığının 1,1 ila 1,2 katıdır. Çok sıkı olması yırtılmaya, çok gevşek olması buruşmaya neden olur.Baskı Plakası Kuvveti:
Buruşmayı önlemek için yeterli kuvvet uygulayın, ancak malzeme akışını kısıtlayacak kadar fazla olmasın. Akışı kontrol etmek için çekme boncukları veya basamaklar kullanın.Yağlama:
Yüksek basınçlı yağlayıcılar kullanarak sürtünmeyi azaltın ve sıkışmayı önleyin. Boşluğun her iki tarafına eşit şekilde uygulayın.
Yaygın Kusurlar ve Çözümler
İyi bir tasarıma rağmen kusurlar oluşabilir. İşte tipik sorunlar ve bunların nasıl giderileceği:
| Kusur | Neden | Çözüm |
|---|---|---|
| Kırışma | Yetersiz baskı plakası kuvveti veya aşırı malzeme akışı | Baskı plakası kuvvetini artırın, çekme boncukları ekleyin, boşluğu azaltın |
| Yırtılma | Yüksek gerilim yoğunluğu, keskin yarıçaplar veya çok kırılgan malzeme | Yarıçapları artırın, daha sünek malzeme kullanın, kademe başına çekme derinliğini azaltın |
| İncelme | Aşırı çekme | Boşluk boyutunu ayarlayın, ara tavlama ekleyin, birden fazla çekme kullanın |
| Çizikler | Yetersiz yağlama veya takım yüzey kalitesi | Yağlamayı iyileştirin, kalıpları parlatın, daha sert takım malzemeleri kullanın |
Başarılı Derin Çekme İçin İpuçları
Sektördeki en iyi uygulamalara dayanarak, işte uygulanabilir ipuçları:
Sonlu Elemanlar Analizi (FEA) Gerçekleştirin:
Takım imalatına başlamadan önce olası sorunları belirlemek için süreci simüle edin. Bu, zaman ve maliyet tasarrufu sağlar.Boş Şekli Optimize Edin:
Köşeleri yuvarlatılmış boşluklar kullanarak gerilim yoğunlaşmalarını azaltın. Boşluk geliştirme yazılımını değerlendirin.Aşamalı Kalıp Kullanın:
Yüksek hacimli üretim için, birden fazla istasyonlu aşamalı kalıplar, tek bir pres strokunda kesme, çekme ve düzeltme işlemlerini gerçekleştirebilir.Sıcaklığı Kontrol Edin:
Derin çekmelerde ısı faydalı olabilir. Sıcak şekillendirme (örneğin alüminyum için) şekillendirilebilirliği artırır ve geri esnemeyi azaltır.Test Edin ve Tekrarlayın:
Mümkünse yumuşak kalıplarla prototip yapın. Sert kalıplara geçmeden önce deneme sonuçlarına göre parametreleri ayarlayın.Deneyimli Üreticilerle Ortak Olun:
Derin çekme inceliklerini anlayan bir metal damgalama uzmanıyla çalışın; [Şirket Adı]'ndaki ekibimiz gibi. Tasarım desteği ve kalite güvencesi sunuyoruz.
Sonuç
Derin çekme presleme, güçlü ve dikişsiz metal bileşenler üretmek için oldukça verimli bir yöntemdir. Tasarım geometrisi, malzeme seçimi, kalıp ve proses parametrelerine dikkat ederek tutarlı kalite elde edebilir ve kusurları en aza indirebilirsiniz. İster yeni bir parça tasarlıyor ister mevcut bir parçayı optimize ediyor olun, bu hususlar ve ipuçları sizi başarılı derin çekme işlemine yönlendirecektir. Proje gereksinimlerinizi görüşmek ve metal presleme hizmetlerindeki uzmanlığımızdan yararlanmak için bizimle iletişime geçin.
