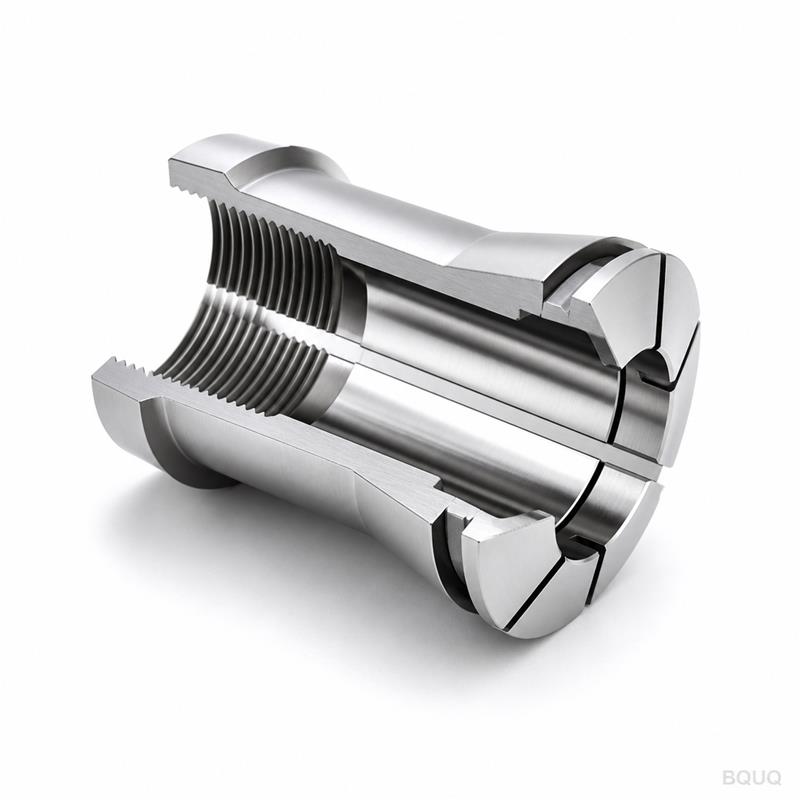

Bu, dış dişli arka yakın çekim tasarımına sahip, CNC işlenmiş bir Otomatik Torna 36 Tip Penstir. 0,005 mm TIR (toplam gösterge salgısı) ve Ra 0,4 µm yüzey kalitesi sunar; uzun takım ömrü için 58–60 HR
Bu, dış dişli arka yakın çekim tasarımına sahip, CNC işlenmiş bir Otomatik Torna 36 Tip Penstir. 0,005 mm TIR (toplam gösterge salgısı) ve Ra 0,4 µm yüzey kalitesi sunar; uzun takım ömrü için 58–60 HRC sertliğine sahiptir. Standart ebatları, minimum sipariş adedi olmaksızın, Çin'in Dongguan kentindeki 20 yıllık hassas imalat tesisimizden 7 gün içinde sevk ediyoruz.
Arka dış dişli, çekme çubuğu adaptörü olmadan doğrudan iş mili burnuna montaj imkânı sağlar. Bu, iç dişli tasarımlara kıyasla istifleme uzunluğunu 12 mm azaltır. Daha kısa takım çıkıntısı, ağır kesme koşullarında daha az sehim anlamına gelir. 36 tip pens için bu, aynı sıkma torkunda %18 daha yüksek kavrama kuvveti sağlar. Arka yakın çekim konfigürasyonu ayrıca çubuk malzeme beslemesi için 28 mm çapa kadar daha büyük bir geçiş deliği açılmasına olanak tanır.
İşlenebilirlik için 28 HRC'ye ön sertleştirilmiş 20CrMnTi alaşımlı çelikle başlıyoruz. CNC tornalama ve diş taşlama sonrasında 0,8–1,0 mm karbürize derinliğine kadar karbürize ediyoruz. Nihai sertlik, kavrama yüzeyinde 58–60 HRC iken, çekirdek tokluk için 35–40 HRC'de kalır. Bu çift sertlik, hem aşınmayı hem de gevrek kırılmayı önler. Her pens, mikro yapıyı stabilize etmek için -120°C'de kriyojenik işleme tabi tutulur; bu da 10.000+ sıkma döngüsü boyunca boyutsal stabilite sağlar.
İşleme sürecimiz, canlı takımlı 5 eksenli bir CNC torna kullanır. Birinci adım: 0,3 mm pay bırakarak dış çapı ve deliği kaba tornalama. İkinci adım: yukarıdaki ısıl işlem. Üçüncü adım: dış dişi ISO 6g toleransına göre finiş taşlama. Dördüncü adım: 12 boyuna yarığı tel erozyonla kesme. Beşinci adım: iç deliği ayna gibi bir yüzeye honlama. Son muayene, salgıyı üç noktada ölçer: ön, orta ve arka. Ön kavrama bölgesinde salgısı 0,005 mm'nin üzerinde olan pensleri reddediyoruz.
Her pensi doğrulamak için Zeiss CMM ve hassas mandrelli bir TIR göstergesi kullanıyoruz. Mandrelin kendisi 0,002 mm salgıya sahiptir. Pens iç delik salgısını ön yüzden 5 mm ve 20 mm derinlikte ölçüyoruz. İzin verilen maksimum sapma önde 0,005 mm ve arkada 0,008 mm'dir. Bu, 36 tip pensler için endüstri standardından %40 daha sıkıdır. Ayrıca 20 Nm sıkma torkunda kavrama kuvvetini test ediyoruz—ortalama 8,5 kN ve standart sapma 0,2 kN'dir.
Paketlemeden önce her pens 9 noktalı bir muayeneden geçer. Dış diş hatve çapını diş mikrometresiyle, delik çapını hava göstergesiyle ve yarık genişliğini görüntü işleme sistemiyle ölçüyoruz. Ayrıca kavrama yüzeyinde Rockwell sertlik testi ve profilometre ile yüzey pürüzlülüğü kontrolü yapıyoruz. Herhangi bir parametre spesifikasyon dışındaysa, pens yeniden işlenmez—hurdaya ayrılır. Gelen malzemede red oranımız %2,1 ve mamul mallarda %0,4'tür; bunu aylık olarak takip ediyoruz.
Her pens, pas önleyici kağıda tek tek sarılır ve köpük astarlı plastik bir kutuya yerleştirilir. Kutu, parça numarası, parti kodu ve üretim tarihi ile işaretlenir. OEM siparişleri için logonuzu ve parça numaranızı ön yüze lazerle kazıyabiliriz. Ayrıca 100 adedin üzerindeki her siparişle birlikte malzeme sertifikası ve boyutsal muayene raporu sağlıyoruz. Parti kodu, orijinal çelik partisine ve ısıl işlem fırını kayıtlarına tam izlenebilirlik sağlar.
Standart diş M36 x 1,5'tir. Ayrıca M36 x 1,0, M36 x 2,0 veya UNF 1-1/2-12 dişleri de işleyebiliriz. Özel delik çapları için 4 mm'den 28 mm'ye kadar 0,1 mm artışlarla her boyutu üretebiliriz. Ayrıca soğutma sıvısı iletimi için merkezi geçiş delikli bir versiyon ve daha iyi oturma için sertleştirilmiş ve taşlanmış arka yüzlü bir versiyon sunuyoruz. Özel teslim süresi, 500 adede kadar miktarlar için 12–15 gündür.
| Parametre | Değer |
| Tip | 36 Tip Pens (Otomatik Torna Serisi) |
| Diş Spesifikasyonu | Dış M36 x 1,5 (ISO 6g) |
| Arka Yakın Çekim Tasarımı | Evet, dış dişli arka montaj |
| Malzeme | 20CrMnTi alaşımlı çelik |
| Sertlik (Kavrama Yüzeyi) | 58–60 HRC |
| Çekirdek Sertliği | 35–40 HRC |
| Salgı (Önde TIR) | 0,005 mm |
| Yüzey Kalitesi (Delik) | Ra 0,4 µm |
| Kavrama Aralığı | 4 mm – 28 mm delik çapı |
| Teslim Süresi (Standart) | 7 iş günü |
| Minimum Sipariş Adedi | Minimum sipariş adedi yok (1 adet kabul edilir) |
Minimum sipariş adedimiz yoktur—prototip testi için tek bir adet veya üretim için bin adet sipariş verebilirsiniz; birim fiyat miktara göre ayarlanır.
Evet, 4 mm'den 28 mm'ye kadar 0,1 mm artışlarla her deliği işleyebilir ve dış dişi 12 günlük teslim süresiyle M36 x 1,0, M36 x 2,0 veya UNF 1-1/2-12 olarak değiştirebiliriz.
Her partide SPC (istatistiksel proses kontrolü) kullanıyoruz; salgı ve sertlik için her 2 saatte bir 5 parça numune alıyoruz; CMM muayene raporu her sevkiyata dahildir.
Stoktaki standart 36 tip pensler için DHL Express ile 48 saat içinde sevkiyat yapabiliriz; özel siparişler diş ve delik modifikasyonlarına bağlı olarak 12–15 gün sürer.
