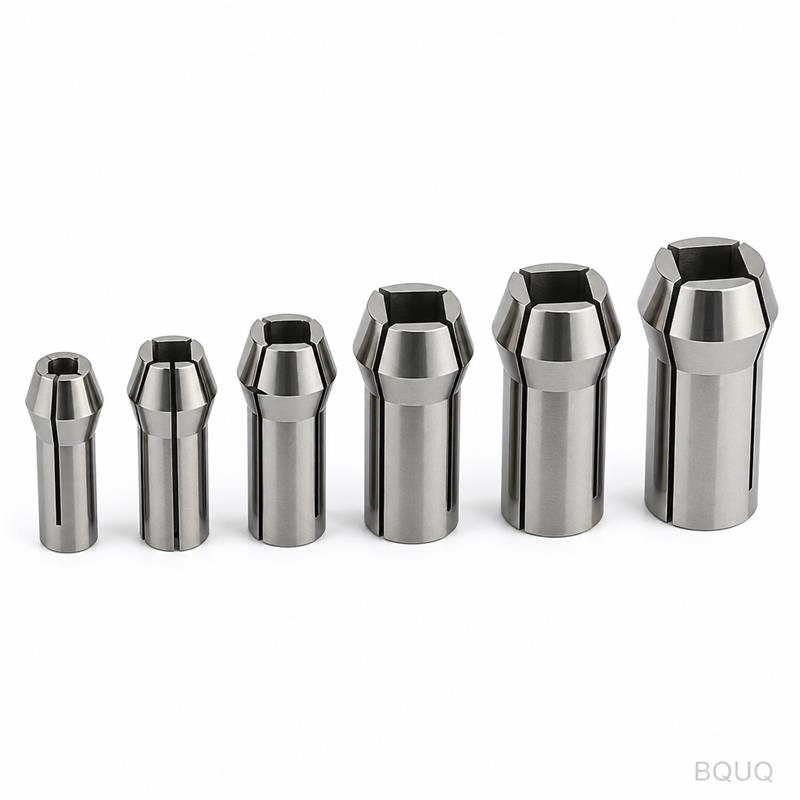

Çiziminiz parçayı tanımlar. Gerisini makinelerimiz halleder. Bu otomatik torna kare delikli pens setini stok kataloğuna göre değil, sizin birebir çiziminize göre işliyoruz. Her pens, Dongguan fabrikamızdan çıkmadan önce delik geometrisi, eşmerkezlilik ve sertlik açısından doğrulanır.
Kısaca özet: Delik ve konikte tolerans ±0,005 mm. Özel ebatlar için teslim süresi 10-15 iş günü. Minimum sipariş adedi yok—bir adet veya yüz adet sipariş verin. Malzeme seçenekleri arasında 65Mn, GCr15 ve 20CrMnTi bulunur.
| Parametre | Değer |
|---|---|
| Ebat aralığı | 15 mm ila 52 mm delik çapı |
| Delik şekli | Müşteri çizimine göre kare |
| Malzeme | 65Mn yay çeliği, GCr15 rulman çeliği, 20CrMnTi yüzeyi sertleştirilmiş çelik |
| Sertlik | 45-55 HRC (çekirdek), 58-62 HRC (yüzey, talep edilirse) |
| Tolerans | Delikte ±0,005 mm, konik açısında ±0,01 mm |
| Eşmerkezlilik | ≤0,008 mm TIR |
| Yüzey pürüzlülüğü | Delikte Ra 0,4 μm, dış konikte Ra 0,8 μm |
| Proses | CNC tornalama, iç taşlama, tel erozyonla kare delik açma, ısıl işlem |
| Muayene | %100 boyutsal kontrol, parti başına CMM raporu |
| Parti büyüklüğü | 1 ila 5.000 adet |
| Teslim süresi | Özel ebatlar için 10-15 gün, standart ebatlar için 5 gün |
| Sertifikasyon | Malzeme sertifikaları, ısıl işlem eğrileri, muayene raporu |
1. Rastgele numune değil, parti takipli kalite. Her pense benzersiz bir parti numarası verilir. Hammadde ısı numaralarını, ısıl işlem fırın kayıtlarını ve son muayene verilerini 24 ay boyunca saklarız. Hattınızda bir sorun ortaya çıkarsa, bunu tam olarak hangi eriyik ve proses adımına kadar izleriz. Tahmin yürütmek yok.
2. Parti başına ücretsiz muayene raporu. Her sipariş, boyutsal raporla birlikte sevk edilir. Her parçada delik genişliğini, kare köşe radyüsünü, konik açısını ve sertliği ölçeriz. Parçalar gelmeden önce verileri alırsınız. Gelen kalite kontrolde sürpriz yok.
3. CNC, damgalama, yaylar ve soğutucular için tek fabrika. Pens setiniz bir yay tutucu, damgalanmış bir pul veya iş mili tahriki için bir soğutucu gerektirebilir. Hepsini tek çatı altında üretiyoruz. Tek satın alma emri, tek sevkiyat tarihi ve tek kalite standardı elde edersiniz. Üçüncü taraf koordinasyon zahmeti yok.
Kare delikli pensler yuvarlak çubuklar için değildir. Otomatik tornalarda ve CNC tornalama merkezlerinde kare, altıgen veya profilli çubukları kavrarlar. Tipik uygulamalar:
Makineniz komple bir tertibat gerektiriyorsa, uyumlu pens aynası gövdesini de üretiyoruz. İş mili burun çizimini gönderin, koniği eşleştirelim.
Farklı bir parça mı arıyorsunuz? Aynı Dongguan fabrikasında Özel CNC Pens Aynası Otomatik Torna 46 Tip Yuvarlak Bar Stok da işliyoruz.
S: Gerçekten minimum sipariş adedi yok mu? C: Doğru. Prototip doğrulaması için tek parça işliyoruz. Seri üretim fiyatlandırması 10 adetten başlar. CNC kurulum maliyetimiz sabittir, bu nedenle küçük partiler ekonomiktir. 15 mm kare delikli pens için tek parça fiyatı, 100 adetlik fiyatın yaklaşık 1,5 katıdır.
S: Toleransı ve kaliteyi nasıl garanti ediyorsunuz? C: Eşmerkezliliği sağlamak için koniği ve deliği aynı bağlamada taşlıyoruz. Her pens, 0,001 mm çözünürlüğe sahip bir CMM ile ölçülür. Muayene raporu, her kritik boyut için gerçek değerleri listeler. Herhangi bir değer spesifikasyon dışındaysa, parça sevk edilmez, hurdaya ayrılır.
S: Özel bir set için teslim süreniz nedir? C: Standart ebatlar (15, 20, 25, 32, 42, 52 mm) 5 günde sevk edilir. Özel delik şekilleri veya özel malzemeler 10-15 gün sürer. Belirli bir sertlik aralığına ulaşmamız gerekiyorsa ısıl işlem 3 gün ekler. Çizimi gönderdiğinizde kesin tarihleri bildiririz.
S: Malzeme sertifikası sağlıyor musunuz? C: Evet. Ham çelik için haddehane sertifikaları, ısıl işlem eğrileri ve sertlik test sonuçları sağlıyoruz. GCr15 için küreselleştirme tavlama raporunu dahil ediyoruz. 20CrMnTi için yüzey sertleşme derinliği ölçümünü dahil ediyoruz. Tüm belgeler İngilizcedir.
Denizaşırı tedarikçilerin temel soruları yanıtlamasını beklemeyi bırakın. Pens çiziminizi bize gönderin ve 12 saat içinde net bir fiyat teklifi alın. Fiyat, teslim süresi ve olası üretim sorunlarına ilişkin teknik değerlendirme ile yanıt veriyoruz.
PDF veya STEP dosyanızı sc@bquq.com adresine e-postayla gönderin veya WhatsApp üzerinden +86 13713157787 numarasından bize ulaşın. Dongguan, Çin'deyiz ve bir iş günü içinde yanıt veriyoruz. Hassas imalat tek işimizdir. Çiziminiz başlangıç noktasıdır.
| Parametre | Kapasite |
|---|---|
| Malzemeler | AL6061/7075, SUS303/304/316, 45# çelik, T2 bakır, H59 pirinç, POM, PEEK, naylon |
| Tolerans | ±0.005mm standart, ±0.003mm talep üzerine |
| Makineler | 3/4/5 eksen CNC, tornalama-frezeleme, İsviçre tipi torna |
| Yüzey İşlemi | Eloksal, nikel, çinko, pasivasyon, kumlama, parlatma |
| Boyut Aralığı | Maksimum 400 x 300 x 200 mm |
| Prototip | 72 saat, numunelerde minimum sipariş miktarı yok |
| Denetim | Parti başına tam rapor, talep üzerine CMM verisi |
