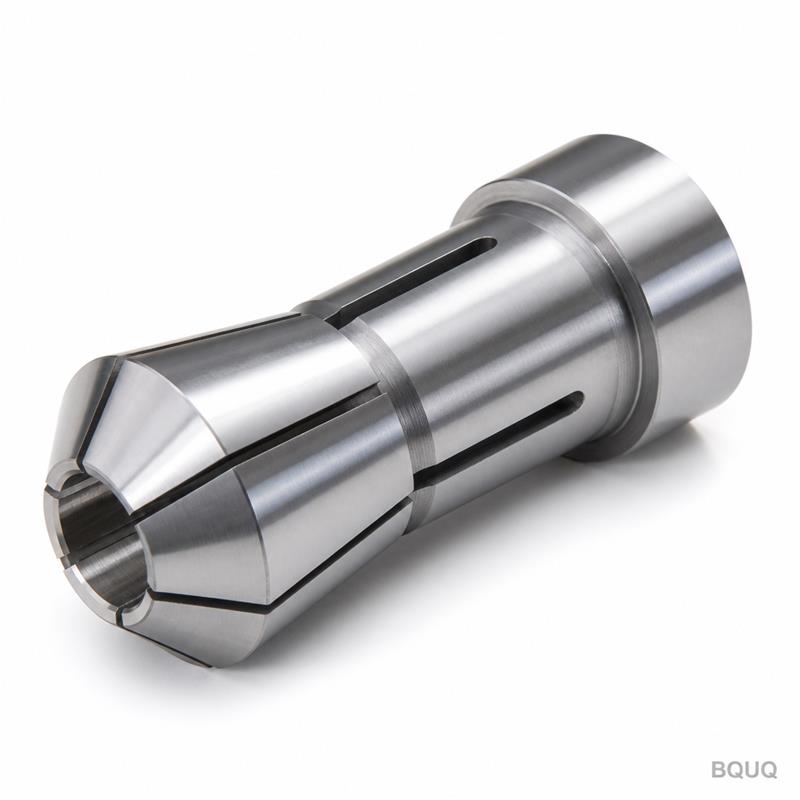

Özel CNC Pens Aynası Otomatik Torna 36 Tip Yuvarlak Delik Uzatmalı
GirişAuto Lathe 36 Tip Yuvarlak Delik Uzatmalı Pens Aynası için çiziminizi bize gönderin. Parçayı, stok yaklaşımlarına göre değil, sizin belirttiğiniz ölçülere göre işliyoruz. Sevkiyattan önce her bir
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Auto Lathe 36 Tip Yuvarlak Delik Uzatmalı Pens Aynası için çiziminizi bize gönderin. Parçayı, stok yaklaşımlarına göre değil, sizin belirttiğiniz ölçülere göre işliyoruz. Sevkiyattan önce her birim, eşmerkezlilik ve delik toleransı açısından doğrulanır. Milinize uyan ve iş parçanızı tam olarak kavrayan bir parça elde edersiniz.
Kısaca özet: Delik ve konikte tolerans ±0,005 mm, yüzey pürüzlülüğü Ra 0,4, teslim süresi 15 iş günü, minimum sipariş adedi yok. Tek parça veya bin parça, aynı proses kontrolü.
Teknik Özellikler
Parametre
Değer
Malzeme seçenekleri
20CrMnTi (karbürlenmiş), 40Cr (su verilmiş ve menevişlenmiş), 9SiCr veya çiziminize göre
Yuvarlak, çizime göre uzatılmış boy (standart L/D oranı 3:1'e kadar)
Eşmerkezlilik (TIR)
Delik ve konik arasında ≤ 0,008 mm
Konik hassasiyeti
DIN 55026 / ISO 702-3'e göre AT3 veya daha iyisi
Yüzey pürüzlülüğü
Delik ve konikte Ra 0,4, dış yüzeylerde Ra 0,8
Talaşlı imalat prosesi
CNC tornalama, iç taşlama, son delik için punta taşlama
Muayene
CMM ile %100 boyutsal kontrol, delik için hava mastarı
Parti boyutu
1 ila 5.000 adet, minimum sipariş adedi yok
Teslim süresi
Prototipler için 15 iş günü, seri üretim partileri için 20–25 gün
İşaretleme
Lazerle kazınmış parça numarası, parti kodu, tarih kodu
Boş parça için CNC tornalama, ardından ısıl işlem ve son olarak finiş taşlama uyguluyoruz. Uzatılmış yuvarlak delik, eşmerkezliliği sağlamak için konik ile aynı bağlamada taşlanır. Elle lepleme yok, tahmin yürütme yok.
Alıcıların çizimlerini bize göndermesinin üç nedeni
1. Parti bazında izlenebilir kalite. Her partiye benzersiz bir ısı numarası ve proses kartı atanır. Bir parçayı hammadde partisine kadar izlemeniz gerekirse, kayıtlarımız mevcuttur. Bu, havacılık, otomotiv güvenliği ve tıbbi cihaz uygulamaları için önemlidir.
2. Parti başına muayene raporu. Yalnızca geçti/kaldı notu değil, gerçek ölçüm değerlerini içeren boyutsal bir rapor alırsınız. Delik çapı, konik açısı ve salgı için CMM verilerini dahil ediyoruz. Malzeme sertifikalarına ihtiyacınız olursa, bunları değirmen tedarikçilerimizden temin ediyoruz.
3. Birden fazla hat için tek fabrika. CNC işleme, metal damgalama, yaylar ve soğutucuları tek çatı altında üretiyoruz. Pens aynası montajınızın yaylı bir iticiye, damgalanmış bir tutucuya veya bir termal test düzeneği için soğutucuya ihtiyacı varsa, bize tek bir çizim paketi gönderirsiniz. Tek tedarikçi, tek kalite sistemi, tek fatura.
Bu parçaların kullanıldığı yerler
Auto Lathe 36 Tip Yuvarlak Delik Uzatmalı Pens Aynası, yüksek hızlı otomatik tornalarda (İsviçre tipi ve kam tipi) kullanılır. Tipik uygulamalar:
Saat ve mücevher imalatı: 0,01 mm'den az salgı ile pinyon boşluklarını ve küçük dişli millerini kavrama.
Tıbbi cihaz işleme: Yüzey kalitesi ve eşmerkezliliğin kritik olduğu kılavuz teller, kemik vidaları ve dental implant bileşenleri.
Elektronik konnektörler: Delik yuvarlaklığının sinyal bütünlüğünü etkilediği yüksek frekanslı konnektörler için hassas pirinç ve bakır pimler.
Otomotiv yakıt enjektörleri: İnce parçalar için uzatılmış kavrama uzunluğu gerektiren iğne valf gövdeleri ve nozül boşlukları.
Havacılık bağlantı elemanları: Pensanın iş parçasına iz bırakmadan rijit bir şekilde kavraması gereken titanyum ve Inconel cıvatalar.
Uzatılmış delik tasarımı, ayrı bir kılavuz burç olmadan daha uzun iş parçalarını kavramanızı sağlar. Bu, kurulum süresini azaltır ve yüksek boy-çap oranına sahip parçalarda tekrarlanabilirliği artırır.
S: Minimum sipariş adediniz nedir?
C: Minimum sipariş adedi yoktur. Uyum testiniz için tek bir prototip veya 5.000 parçalık bir seri üretim yapıyoruz. Birim fiyat miktarla birlikte düşer, ancak ilk parça her zaman aynı titizlikle muayene edilir.
S: Toleransı ve kaliteyi nasıl kontrol ediyorsunuz?
C: Deliği ve koniği tek bir bağlamada taşlıyoruz. Son muayenede geometri için CMM ve delik çapı için hava mastarı kullanılır. Her parça kontrol edilir, numune alınmaz. Her sevkiyatla birlikte muayene raporunun bir kopyasını alırsınız.
S: Özel pens aynası için teslim süreniz nedir?
C: Çizim onayından sonra prototip için 15 iş günü. Seri üretim partileri, miktara ve ısıl işlem döngüsüne bağlı olarak 20–25 gün sürer. Acil arızalar için makine müsaitliğine bağlı olarak 10 güne kadar hızlandırabiliriz.
S: Malzeme sertifikaları sağlayabilir misiniz?
C: Evet. Hammadde için değirmen test sertifikaları, ısıl işlem raporları ve sertlik testi sonuçları sağlıyoruz. Tüm sertifikalar, parça üzerine lazerle kazınmış parti numarasına kadar izlenebilir.
Çiziminizi gönderin
Çiziminizi sc@bquq.com adresine e-posta ile gönderin veya WhatsApp üzerinden +86 13713157787 numarasından bize ulaşın. 12 saat içinde fiyat, teslim süresi ve toleranslarınızın teknik incelemesini içeren net bir teklifle yanıt veriyoruz. Çiziminizde sıkı bir delik veya alışılmadık bir konik varsa, bunu teklif vermeden önce belirtiriz, sonradan değil.
Çin'de üretilen hassas imalat, minimum sipariş adedi olmadan ve sürprizler olmadan. Çiziminizi bugün gönderin.
