Giriş36 tip pensanız, stok kataloğuna göre değil, tam çiziminize göre işlenir. Kritik boyutları—delik çapı, yuva genişliği ve pim yuvası konumu—sevkiyattan önce ±0,005 mm içinde tutuyoruz. Her birim,
36 tip pensanız, stok kataloğuna göre değil, tam çiziminize göre işlenir. Kritik boyutları—delik çapı, yuva genişliği ve pim yuvası konumu—sevkiyattan önce ±0,005 mm içinde tutuyoruz. Her birim, kalibre edilmiş bir hava mastarı ve CMM raporu ile %100 denetlenir.
Kısaca bakış: Delikte tolerans ±0,005 mm, yüzey pürüzlülüğü Ra 0,4, teslim süresi 7–10 iş günü, minimum sipariş adedi yok. Tek parça veya bin parça, aynı proses kontrolü.
Bu, Dongguan fabrikamızdan Çin malı özel bir CNC pens aynasıdır. Bu tam parça tipini 20 yıldır üretiyoruz. Çizimi gönderin, size kesin bir fiyat teklifi ve üretim planı dönelim.
| Parametre | Değer |
|---|---|
| Malzeme seçenekleri | 65Mn yay çeliği, 20CrMnTi, 42CrMo, SUS420 |
| Sertlik | HRC 45–52 (tam sertleştirilmiş) veya HRC 58–62 (yüzey sertleştirilmiş) |
| Delik toleransı | ±0,005 mm |
| Yuva genişliği toleransı | ±0,01 mm |
| Pim yuvası açısal toleransı | ±0,5° |
| Eşmerkezlilik (delikten dış çapa) | ≤0,008 mm |
| Yüzey pürüzlülüğü | Delikte Ra 0,4, dış çapta Ra 0,8 |
| Proses | CNC tornalama, CNC frezeleme, yuva için tel erozyon, ısıl işlem |
| Parti boyutu | 1–50.000 adet, minimum sipariş adedi yok |
| Teslim süresi | Prototipler için 7–10 iş günü, seri üretim için 15–20 gün |
| Muayene | %100 boyutsal kontrol, malzeme sertifikası, sertlik raporu |
Gövde için CNC İsviçre tipi tornalama tezgahları ve pim yuvası için tel erozyon kullanıyoruz. Isıl işlem, dekarbürizasyonu önlemek için kendi bünyemizde vakumlu fırında yapılır. Yuva kenarları, spesifikasyonunuza göre çapak alınır ve radyuslanır—iş miline takılan keskin kenar yoktur.
1. Parti bazında izlenebilir kalite. Her pensa benzersiz bir ısı numarası alır. Her parti için malzeme partisini, makine operatörünü ve muayene verilerini kaydediyoruz. Bir parça iş milinizde arızalanırsa, tam ısıl işlem döngüsüne ve kesici takıma kadar izini sürebiliriz. Tahmin yok.
2. Parti başına muayene raporu. Her sevkiyatla birlikte jenerik bir sertifika değil, eksiksiz bir boyutsal rapor alırsınız. Bu rapor, örneklenen her birim için delik çapını, yuva genişliğini, pim yuvası konumunu, sertliği ve yüzey pürüzlülüğünü listeler. İsterseniz CMM prob noktalarının fotoğraflarını da göndeririz.
3. CNC + damgalama + yaylar + soğutucular için tek fabrika. Pens aynanız daha büyük bir montajın parçası olabilir. Pensayı, onu çalıştıran yayı, damgalanmış tutucu plakayı ve iş milini soğutan soğutucuyu—hepsini tek çatı altında üretiyoruz. Daha az tedarikçi, daha az tolerans yığılması, tek sevkiyat adresi.
Pim yuvasına sahip 36 tip pensa, otomatik tornalama tezgahları ve İsviçre tipi makineler için bir iş bağlama bileşenidir. Tornalama, frezeleme ve delme işlemleri sırasında çubuk malzemeyi veya ön işlem görmüş parçaları kavrar.
Pim yuvası kritiktir. Pensanın ayna gövdesinde dönmesini önler, böylece takım yolu tekrarlanabilir kalır. Yuva sadece 0,1 mm bile kayarsa, titreşim izleri ve tutarsız parça boyları elde edersiniz. Yuvayı, delikle eşmerkezli tutmak için aynı bağlamadan işliyoruz.

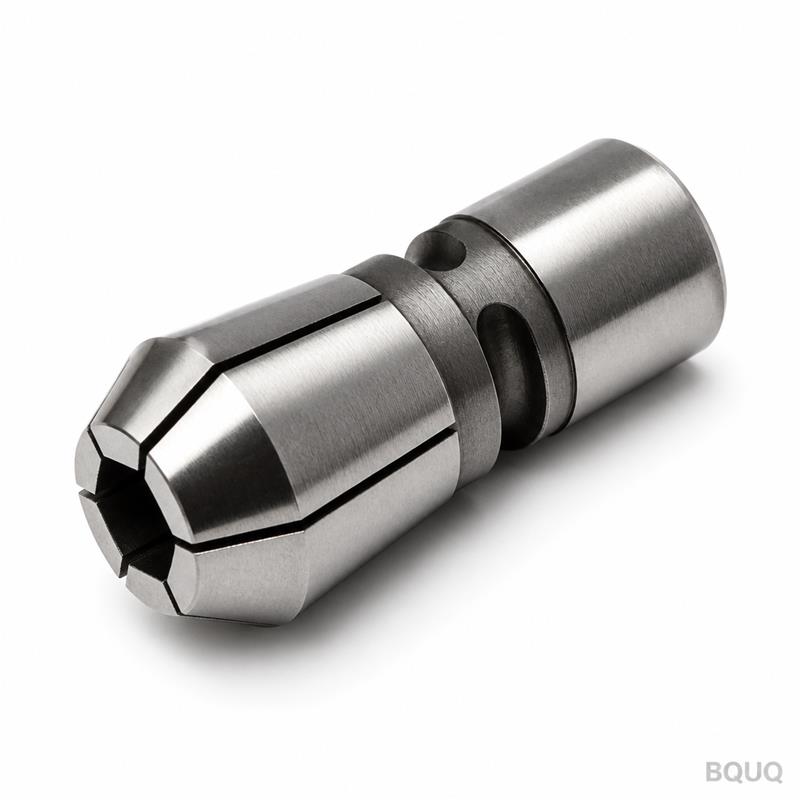

Farklı bir parça mı arıyorsunuz? Aynı Dongguan fabrikasında Özel CNC İşlenmiş Otomatik Torna 42 Tip Altıgen Delikli Yaylı Pens da işliyoruz.
S: Minimum sipariş adediniz nedir? C: Minimum sipariş adedi yoktur. Tek prototip veya 50.000 adet üretiriz. Birim fiyat hacimle düşer, ancak ilk numune her zaman aynı şekilde denetlenir.
S: Pens yuvasındaki toleransı nasıl garanti ediyorsunuz? C: Yuvayı ısıl işlemden sonra tel erozyonla kesiyoruz. Bu, frezelemeden kaynaklanan distorsiyonu önler. Yuva genişliğini pim mastar setiyle, açısal konumu CMM ile ölçüyoruz. Rapor sevkiyatınıza dahildir.
S: Özel pensa için teslim süreniz nedir? C: Prototip için 7–10 iş günü, seri üretim için 15–20 gün. Acele işiniz varsa, partiyi bölüp ilk %20'yi 5 günde sevk edebiliriz.
S: Malzeme sertifikası sağlıyor musunuz? C: Evet. Hammadde için haddehane sertifikaları, ısıl işlem kayıtları ve sertlik test raporları sağlıyoruz. Hepsi parçalardaki parti numarasına kadar izlenebilir.
Pim yuvası boyutlarıyla birlikte 36 tip pensa çiziminizi bize gönderin. 12 saat içinde kesin fiyat teklifiyle döneceğiz—fiyat, teslim süresi ve toleranslarınızda herhangi bir risk görürsek bir üretim değerlendirmesi.
E-posta: sc@bquq.com WhatsApp: +86 13713157787
Minimum sipariş adedi yok. Minimum sipariş ücreti yok. Sevkiyattan önce doğrulanmış hassas imalat.
| Parametre | Kapasite |
|---|---|
| Malzemeler | AL6061/7075, SUS303/304/316, 45# çelik, T2 bakır, H59 pirinç, POM, PEEK, naylon |
| Tolerans | ±0.005mm standart, ±0.003mm talep üzerine |
| Makineler | 3/4/5 eksen CNC, tornalama-frezeleme, İsviçre tipi torna |
| Yüzey İşlemi | Eloksal, nikel, çinko, pasivasyon, kumlama, parlatma |
| Boyut Aralığı | Maksimum 400 x 300 x 200 mm |
| Prototip | 72 saat, numunelerde minimum sipariş miktarı yok |
| Denetim | Parti başına tam rapor, talep üzerine CMM verisi |
