Çiziminizi bize gönderin. Pens aynasını tam istediğiniz ölçülerde işleyelim. Sevkiyat öncesi her ünite doğrulanır. Sürpriz yok.

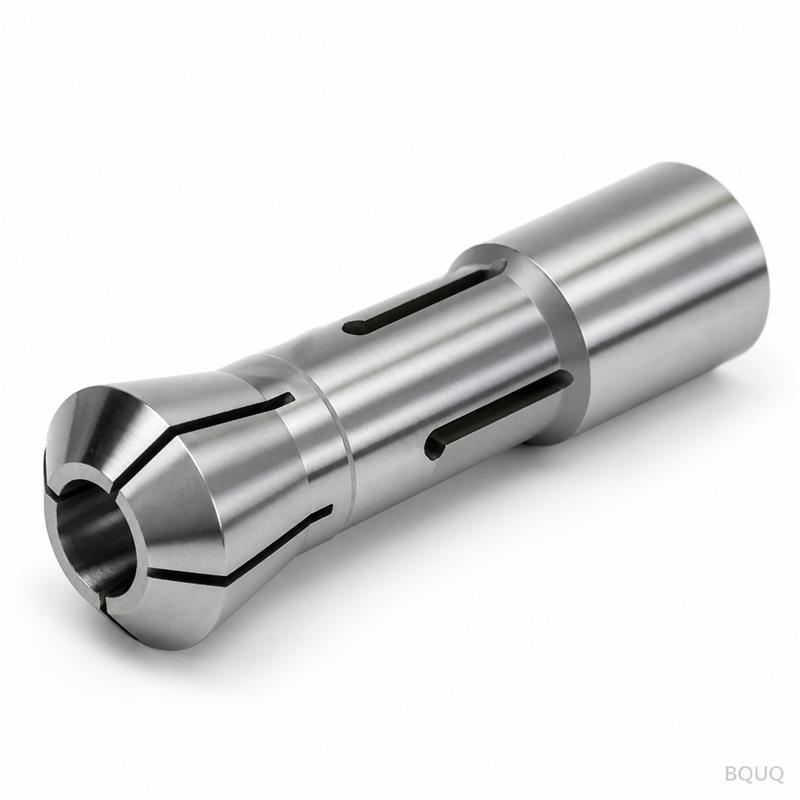

Bu, otomatik tornalar için 25 Tip yuvarlak delik uzatmalı pens aynasıdır. Yüksek hızlı, yüksek tekrarlanabilirlikli iş bağlama için üretilmiştir. Eşmerkezliliği 0,005 mm TIR'da tutuyoruz. Yüzey pürüzlülüğü Ra 0,4'e kadar.
Tolerans: Delik ve konikte ±0,005 mm
Teslim süresi: Özel partiler için 15–20 gün
Minimum sipariş adedi yok: 1 adet veya 1.000 adet sipariş verin
Malzeme: 20CrMnTi veya 8620 çeliği, HRC 58–62'ye yüzeyi sertleştirilmiş
Çin'de üretilmiştir, dünya çapında ihraç edilir
Teknik Özellikler
Parametre
Değer
Tip
25 Tip yuvarlak delik uzatmalı pens aynası
Delik çapı aralığı
Ø3 mm – Ø25 mm (çizime göre özel)
Pens konik açısı
30° (standart), özel seçenek mevcut
Eşmerkezlilik (TIR)
≤0,005 mm
Yüzey pürüzlülüğü
Delik ve konikte Ra 0,4 – 0,8 µm
Sertlik
Yüzeyi sertleştirilmiş HRC 58–62, derinlik 0,8–1,2 mm
Malzeme seçenekleri
20CrMnTi, 8620, 4140 veya specifikasyonunuza göre
İşleme prosesi
CNC tornalama, iç taşlama, dış taşlama
Muayene
%100 boyutsal kontrol, parti başına CMM raporu
Parti boyutu
1 – 10.000 adet
Teslim süresi
Prototipler için 15 gün, seri üretim için 20 gün
Kaplama
İsteğe bağlı sade, siyah oksit veya TiN
CNC tornalar ve silindirik taşlama makineleri kullanıyoruz. İç delik ve konik tek bağlamada taşlanır. Bu, parti genelinde geometrik tutarlılık sağlar.
Alıcıların çizimlerini bize göndermesi için üç neden
1. Parti bazında izlenebilir kalite.
Her partiye benzersiz bir numara atanır. Malzeme ısı numarasını, kullanılan makineyi, operatörü ve muayene sonuçlarını kaydediyoruz. Hattınızda bir sorun olursa, tam vardiyaya kadar izini süreriz. Tahmin yok.
2. Parti başına muayene raporu.
Her sevkiyatla birlikte boyutsal bir rapor alırsınız. Raporda delik çapı, konik açısı, TIR, sertlik ve yüzey pürüzlülüğü listelenir. Rapor, çiziminizle nokta nokta eşleşir. Kalite kontrol ekibiniz dakikalar içinde doğrulama yapabilir.
3. CNC + damgalama + yaylar + soğutucular için tek fabrika.
Pens aynanız izole bir parça değildir. Bir yaylı pens, damgalanmış tutucu veya mil sürücüsü için bir soğutucuya ihtiyacınız olabilir. Hepsini tek çatı altında üretiyoruz. Daha az tedarikçi, daha az lojistik sorunu, tek kalite standardı.
Bu parçaların kullanıldığı yerler
Bu pens aynası otomatik tornalar için, özellikle İsviçre tipi ve kayar puntalı makineler içindir. Yaygın uygulamalar:
Elektrik motorları için hassas miller, Ø6–20 mm, 0,005 mm TIR ile bağlanır.
Kemik vidaları ve matkap uçları gibi tıbbi cihaz bileşenleri, yüzey pürüzlülüğü ve eşmerkezliliğin kritik olduğu yerler.
Otomotiv yakıt enjektör parçaları – yüksek hacimli, sıkı toleranslı, uzun iş parçaları için uzatmalı delik.
Elektronik için konnektörler ve pimler, yuvarlak deliğin yüksek mil hızlarında parçayı merkezde tuttuğu yerler.
Bağlantı elemanı ham parçaları – altıgen ve yuvarlak başlı cıvatalar, uzatmalı erişimle çubuk malzemeden işlenir.
Uzatmalı delik tasarımı, daha uzun iş parçalarını titreşimsiz destekler. Bu nedenle boy/çap oranı 3:1'in üzerinde olan parçalar için tercih edilir.
S: Minimum sipariş adediniz nedir?
C: Minimum sipariş adedi yoktur. Prototip doğrulaması için tek adet kabul ediyoruz. 100–5.000 adetlik üretim siparişleri tipiktir. Her iki durumda da aynı parça başına özeni gösterirsiniz.
S: Toleransı ve kaliteyi nasıl garanti ediyorsunuz?
C: Deliği ve koniği tek bağlamada taşlıyoruz. Her parça CMM ve profilometre ile ölçülür. Sevkiyat öncesi muayene raporunu size gönderiyoruz. Bir boyut spesifikasyon dışındaysa, sevk etmeyiz, reddederiz.
S: Özel CNC pens aynaları için teslim süreniz nedir?
C: Prototipler: Çizim onayından sonra 15 gün. Seri üretim: 20 gün. Acil siparişler için partiyi bölerek ilk %20'yi 10 günde sevk edebiliriz. Fiyatınızla birlikte kesin tarihi teklif ederiz.
S: Malzeme sertifikaları sağlayabilir misiniz?
C: Evet. Ham çelik için haddehane sertifikaları, ısıl işlem raporları ve sertlik testi sonuçları sunuyoruz. Tüm belgeler İngilizcedir ve parti numarasına kadar izlenebilirdir.
Çiziminizi Gönderin
12 saat içinde net bir teklif alın. Çiziminizi inceliyor, malzeme ve toleransı doğruluyor, fiyat ve teslim süresiyle yanıtlıyoruz. Bağlayıcı değildir.
PDF veya STEP dosyanızı sc@bquq.com adresine e-posta ile gönderin
WhatsApp: +86 13713157787
Çin'in Dongguan kentinde, CNC işleme, damgalama, yaylar ve soğutucular alanında 20 yıllık deneyime sahip hassas üretim fabrikasıyız. Özel CNC pens aynanız çizime uygun üretilir, sevkiyat öncesi doğrulanır ve hattınız için hazırdır.
