Soğutucu Montajlarının Yeniden İşlenmesi: Sökme ve Yeniden Takma

Soğutucu Montajlarının Yeniden İşlenmesi: Sökme ve Yeniden Takma

Kısa cevap: Başarılı soğutucu yeniden işleme, kontrollü üç aşamalı bir süreçtir — 60-80 °C'de ısı destekli ayırma, eski termal arayüz malzemesinin tüy bırakmayan solventli bezle tamamen temizlenmesi, ardından yeni TIM ve belgelenmiş bir kelepçe veya kür döngüsü ile yeniden takma. Yapıştırılmış bir bağlantı için montaj başına 15-40 dakika, mekanik bir bağlantı için 5-10 dakika bekleyin. Temiz bir yeniden işleme sonrası termal direnç, soğutucu tabanı eğilmediği ve montaj delikleri sıyrılmadığı sürece genellikle orijinal yapının %5-15'i içinde kalır. Kürlenmiş termal yapıştırıcıyı asla yeniden kullanmayın ve taban düzlüğü 0,05 mm'yi aşan bir soğutucuyu asla yeniden takmayın.

Yeniden işleme, termal tasarımın veri sayfasına kimsenin koymadığı kısmıdır. Yine de bir prototip üreten, bir saha iadesini takip eden veya proje ortasında bir LED modülünü değiştiren her mühendis sonunda aynı görevle karşılaşır: soğutucuyu çıkar ve çalışan bir parçayı hurdaya çevirmeden geri tak.

Bu kılavuz, gerçekte karşılaşacağınız üç bağlantı türü için soğutucu sökme ve yeniden takmanın pratik mekaniğini kapsar — termal yapıştırıcı, termal bant ve gres veya pedli mekanik kelepçe. Bu kılavuz, işleme de yapan bir fabrikadan tedarik edilen alüminyum ve bakır soğutucularla çalışan B2B alıcıları, proses mühendisleri ve onarım teknisyenleri için yazılmıştır.

Soğutucu yeniden işleme neden olması gerekenden daha sık başarısız olur?

Çoğu yeniden işleme hatası dört temel nedenden birine dayanır:

1. Sökme sırasında termal hasar. Yapıştırılmış bir soğutucuyu soğukken kaldıraçla sökmek, kalıbı çatlatır, pedleri kaldırır veya bir PCB bakır düzlemini delamine eder. Yapıştırıcı bağlantıları kayma yönünde güçlü, soyulma yönünde zayıftır — ancak tornavidayla uyguladığınız kuvvet, soyulma artı eğilmedir.

2. Geride kalan kalıntı. Eski yapıştırıcı veya kurumuş gres, 0,05-0,3 mm'lik parazitik bir katman ekler. Bu tek başına arayüz direncini ikiye katlayabilir.

3. Kirlenmiş veya oksitlenmiş eşleşen yüzeyler. Parmak yağları, silikon kalıntısı ve alüminyum oksit, temas direncini yükseltir.

4. Kaybedilen sıkıştırma kuvveti. Yeniden kullanılan yay klipsleri, gerilmiş vidalar veya yeniden diş açılmış delikler, temas basıncını tasarım noktasının altına düşürür.

Dördünü de kontrol ederseniz, yeniden işleme rutin bir işlemdir. Hiçbirini kontrol etmezseniz, hızlı bir güç açma testini geçen ve 200. saatte başarısız olan bir ünite elde edersiniz.

Bağlantı türleri nelerdir ve her biri nasıl ayrılır?

Pratik kural: bağ mukavemeti ne kadar yüksekse, o kadar fazla ısıya ihtiyacınız olur ve o kadar yavaş gitmelisiniz. Parçaları kıran şey hızdır.

Yapıştırıcı ile bağlanmış soğutucular

Yapısal termal yapıştırıcılar, titreşime ve termal döngüye yıllarca dayanacak şekilde tasarlanmıştır. Onları sökmenin zor olmasının nedeni tam da budur. Uygulanabilir yaklaşım, bağlantıyı 60-80 °C'ye getirmektir — polimeri yumuşatacak kadar sıcak, herhangi bir lehim yeniden akıtma veya bileşen hasar eşiğinin çok altında kalacak kadar serin. Kartın altına bir ısıtıcı plaka koymak, üstten bir ısı tabancası kullanmaktan daha naziktir, çünkü soğutucuda bir sıcak nokta oluşturmak yerine tüm bağlantıyı eşit şekilde ısıtır.

Isındıktan sonra, kaldırarak sökmek yerine yavaş bir burma hareketi uygulayın. Burma, bağlantıyı kayma yönünde yükler; yapıştırıcıların öngörülebilir olduğu yer burasıdır. Bağlantı direnirse, ısı ekleyin ve bekleyin — kuvvet eklemeyin.

Termal bant ve faz değişim pedleri

Bunlar en dost bağlantılardır. 50-60 °C'ye ısıtın, ardından plastik bir kama ile sığ bir açıyla soyun. Metal aletler tabanı çizer ve daha sonra çatlak başlangıç noktası olarak ortaya çıkan bir gerilme yükselticisi oluşturur. Bant çıktıktan sonra, her iki yüzeyin de solventli bezle silinmesi gerekir — basınca duyarlı yapıştırıcılar, ısı iletmeyecek yapışkan bir film bırakır.

Mekanik olarak kelepçelenmiş soğutucular

En basit durum ve insanların tembelleştiği durum. Tabanı eğmemek için bağlantı elemanlarını sırayla değil, çapraz bir düzende serbest bırakın. Klips veya yayın durumunu çıkarmadan önce not edin. Kalıcı şekil almış bir yay, yeniden kullanıldığında orijinal temas basıncını sağlamaz.

Yüzeylere zarar vermeden arayüzü nasıl temizlersiniz?

Temizlik, yeniden işleme kalitesinin kazanıldığı veya kaybedildiği yerdir. Hedef, görsel olarak tekdüze, kuru ve herhangi bir filmden arınmış bir yüzeydir.

İki ayrıntı solvent markasından daha önemlidir. Birincisi, her geçiş için taze bir bez kullanın — kirli bir bezle silmek sadece silikon yağını yeniden dağıtır. İkincisi, temizlenmiş yüzeye çıplak parmaklarla dokunmayın. Cilt yağları gerçek bir arayüz kirleticisidir ve bir soğutucu tabanındaki parmak izi termal direnç açısından ölçülebilir.

Bakır soğutucular için, bakır yüzeylerin temizlikten sonra alüminyumdan daha hızlı oksitlendiğini unutmayın. Bir saat içinde yeniden takmayacaksanız, parçayı kapalı bir poşette saklayın.

Bir soğutucuyu doğru şekilde nasıl yeniden takarsınız?

Yeniden takma, orijinal yapıyla aynı mantığı izler, ancak bir ek kısıtla: halihazırda termal döngü görmüş bir soğutucuyla çalışıyor olabilirsiniz.

Doğru arayüz malzemesini seçin

• Termal gres — en iyi performans, sıkıştırma kuvveti gerektirir, 0,1 mm üzeri boşluk doldurma için uygun değildir.
• Termal ped — yüzey değişimine karşı hoşgörülü, tekrar yeniden işlemeye kolay, gresten daha düşük performans.
• Faz değişim malzemesi — iyi bir orta yol, çalışma sıcaklığında gres gibi performans gösterir ve montaj sırasında ped gibi davranır.
• Termal yapıştırıcı — yalnızca mekanik sabitleme imkansız olduğunda. Tek yönlü bir karar olarak değerlendirin.

Bağ hattını kontrol edin

Bir noktaya kadar ince olan daha iyidir. İşlenmiş bir yüzey için 0,025-0,075 mm'lik bir gres bağ hattı makul bir hedeftir. Daha fazla malzeme daha fazla iletim anlamına gelmez — daha fazla kütle direnci anlamına gelir. Yapıştırıcılar için üreticinin belirttiği bağ hattını izleyin; bağlantıyı çok ince sıkmak bağı zayıflatabilir ve boşluklar oluşturabilir.

Sıkıştırma kuvvetini geri yükleyin

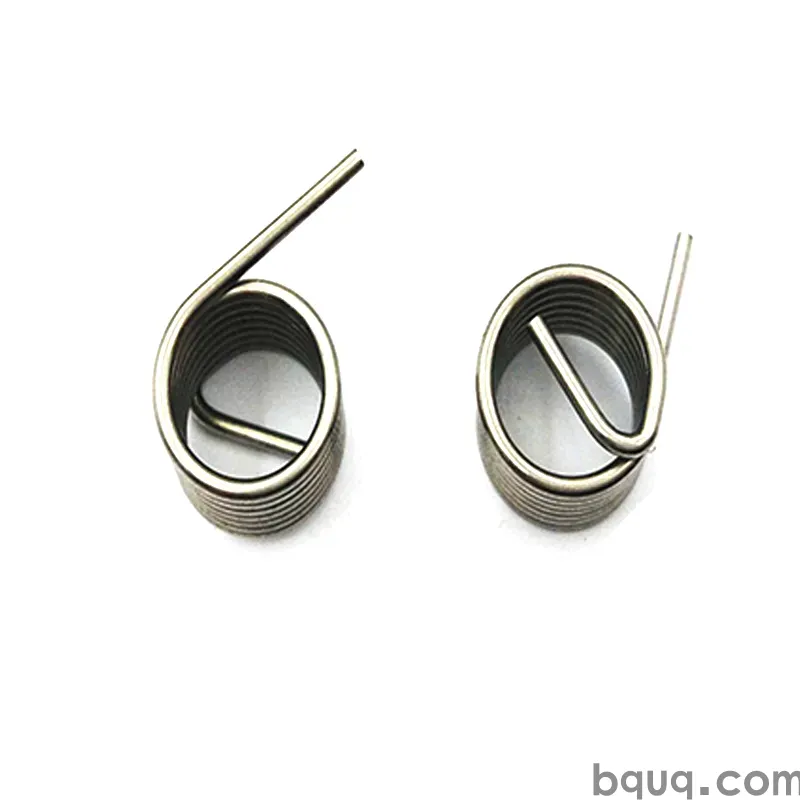

Orijinal tasarım yay klipsleri veya vidalar kullandıysa, sarf malzemesi donanımı değiştirin. Deforme olmuş dişlere sahip yeniden kullanılan vidalar torku tutmaz. Yeniden kullanılan yaylar gevşemiş olabilir. Bir soğutucunun diş açılmış deliklerle CNC işlendiği durumlarda, yeniden montajdan önce diş durumunu kontrol edin — alüminyum bir tabandaki sıyrılmış bir delik yaygın bir yeniden işleme kaybıdır ve bir helicoil ile onarılabilir, ancak daha uzun bir vidayla onarılamaz.

Kürleyin ve doğrulayın

Yapıştırıcı bağlantıları tam belirtilen kür programına ihtiyaç duyar. Kısmen kürlenmiş bir bağlantı, işlevsel bir testi geçebilir ve ardından termal döngü altında başarısız olabilir. Kürlemeden sonra, kısa bir termal bekletme ile doğrulayın: montajı anma gücünde çalıştırın ve kasa-ortam deltasının başlangıç değerinizle eşleştiğini doğrulayın. Orijinal yapıya kıyasla %15'ten fazla bir artış, yığındaki bir şeyin yanlış olduğu anlamına gelir.

Yeniden işleme ne zaman yapmaya değmez?

Yeniden işleme, teknik olduğu kadar maliyet kararıdır da. Şu durumlarda vazgeçin:

• Soğutucu tabanı eğilmiş veya kanat alanı ezilmişse. Kanat düzeltme, orijinal yüzey alanını öngörülebilir bir şekilde nadiren geri kazandırır.
• Alt tabakada kalkmış pedler, çatlamış lehim bağlantıları veya delamine olmuş bakır varsa. Siz kartı değil, soğutucuyu onarıyorsunuz.
• Bağlantı lehimlenmiş veya sinterlenmişse. Sahada yeniden işleme uygulanabilir değildir.
• Parça, bir değiştirme maliyetinin bir teknisyen saatinden daha az olduğu düşük maliyetli ekstrüde bir profilsiyse.

Yüksek değerli montajlar için — bakır çekirdekli soğutucular, buhar odası üniteleri veya sıkı düzlük spesifikasyonlarına sahip özel CNC işlenmiş tabanlar — yeniden işleme neredeyse her zaman daha iyi ekonomik seçimdir. ±0,005 mm taban düzlük spesifikasyonuna sahip bir yedek CNC işlenmiş soğutucu gerçek işleme süresi alır; iyi birini kurtarmak yirmi dakika sürer.

Baştan yeniden işlenebilirlik için tasarım

Ürününüz herhangi bir zamanda servis görecekse, bağlantıyı ayrılacak şekilde tasarlayın. Pratik önlemler:

• Termal bütçe izin verdiği her yerde yapıştırıcı yerine mekanik kelepçelemeyi tercih edin.
• Yapıştırıcı gerekliyse, tanımlanmış bir yumuşama sıcaklığına sahip yeniden işlenebilir bir sınıf belirtin ve bunu montaj çiziminde belgeleyin.
• Soğutucu tabanını erişilebilir tutun — sarkan bir bileşenin altından geçen yapıştırıcı boncuğu olmasın.
• Yedek parçanın gerçekten uyması için çizimde düzlük ve yüzey bitişini belirtin. Temas alanı üzerinde 0,05 mm'lik bir taban düzlük çağrısı, işlenmiş bir arayüz için makul bir varsayılandır.
• Teknisyenlerin bir solvent ve bir yedek malzeme stoklaması için ürün hattı boyunca tek bir TIM ailesinde standartlaşın.

Bu seçimler tasarım aşamasında hiçbir maliyet getirmez ve sahada saatler kazandırır. Ayrıca, işleyen bir onarım programı ile sessizce marjinal üniteler sevk eden bir program arasındaki farkı yaratırlar. TIM pump-out kılavuzumuz, arayüz malzemesinin termal döngüler boyunca bağlantıdan dışarı göç ettiği ilgili arıza modunu kapsar — bununla birlikte okumaya değer, çünkü yanlış gresle yeniden işlenmiş bir bağlantı orijinalden daha hızlı pump-out yapacaktır.

Yeniden işleme programları için yedek soğutucu tedariki

Yeniden işleme hacmi yeterince yüksek olduğunda, yedek soğutucuları küçük partiler halinde satın almak genellikle eskilerini kurtarmaktan daha ucuzdur. Esnek MOQ'nun önemli olduğu yer burasıdır. Standart profillerde ekstrüde soğutucular çalıştıran bir fabrika genellikle hızlı bir şekilde yedek parti tedarik edebilirken, belirli bir delik deseni ve düzlük spesifikasyonuna sahip özel bir soğutucu kısa bir kurulum penceresine ihtiyaç duyar.

Herhangi bir yedek siparişte, özellikle bir yeniden işleme programı için belirtilmesi gereken iki şey:

1. Taban düzlüğü ve yüzey bitişi, tüm taban üzerinde değil, temas alanı üzerinde ölçülür.

2. Arayüz malzemesi uyumluluğu — orijinal bir faz değişim pedi kullandıysa, termal bütçeyi yeniden doğrulamadan gres ile değiştirmeyin.

Gelen muayenesi burada da önemlidir. Soğutucu kalite muayenesi makalemiz, montaj hattına ulaşmadan önce kötü bir partiyi yakalayan kontrolleri kapsar. Bakır bazlı montajlar için, bakır çekirdekli soğutucular ekstra maliyetin nerede performans kazandırdığını ve nerede kazandırmadığını açıklar.

Sıkça Sorulan Sorular

S: Termal yapıştırıcı ile bağlanmış bir soğutucu karta zarar vermeden çıkarılabilir mi?

C: Evet, bağlantıyı 60-80 °C'ye ısıtır ve soyulma yerine kayma yönünde yüklerseniz. Kartın altına bir ısıtıcı plaka koymak, bir ısı tabancasından daha eşit ısıtma sağlar. Yavaş burma işe yarar; tornavidayla kaldıraç genellikle yaramaz. Soğutucunun kendisi temizlikten sonra neredeyse her zaman yeniden kullanılabilir, ancak PCB tarafı ne kadar kuvvet uyguladığınıza ve kartın ne kadar iyi desteklendiğine bağlıdır.

S: Bir yeniden işleme döngüsünden sonra termal performans ne kadar düşer?

C: Tam kalıntı temizliği, taze TIM ve geri yüklenmiş sıkıştırma kuvveti varsayıldığında, temiz bir orijinal yapıya kıyasla tipik olarak %5-15 daha yüksek arayüz direnci. %15'in üzerindeki bozulma genellikle yeniden işlemenin kendisinden ziyade kirlenmiş bir yüzeye, eğilmiş bir tabana veya kaybedilmiş kelepçe basıncına işaret eder. Anma gücünde kasa-ortam deltasını ölçün ve doğrulamak için başlangıç değerinizle karşılaştırın.

S: Eski termal pedi veya gresi yeniden kullanabilir miyim?

C: Hayır. Kürlenmiş yapıştırıcı düzgün şekilde yeniden bağlanmaz ve kullanılmış gres veya ped malzemesi zaten uçucu maddelerini kaybetmiş ve toz ve oksit parçacıklarıyla kirlenmiştir. Bunu yeniden kullanmak, yeniden işlenmiş bir montajın termal testte başarısız olmasının en yaygın tek nedenidir. Arayüz malzemesi bir sarf malzemesidir — her yeniden işleme döngüsünde taze malzeme için bütçe ayırın.

S: Soğutucu yüzeylerini temizlemek için hangi solventi kullanmalıyım?

C: %90 veya daha yüksek izopropil alkol standart seçimdir ve alüminyum, bakır ve çoğu PCB kaplaması için güvenlidir. Özel TIM sökücüler silikon bazlı kalıntılarda iyi çalışır. Boyalı veya anodize yüzeylerde ve birçok plastikte asetondan kaçının. Her geçiş için taze bir tüy bırakmayan bez kullanın ve temizlenmiş yüzeye çıplak elle dokunmayın.

S: Bir soğutucunun yeniden işlenemeyecek kadar hasarlı olduğunu nasıl anlarım?

C: Taban temas alanı üzerinde 0,05 mm düzlük sapmasının ötesinde eğilmişse, kanatlar alanın önemli bir kısmında ezilmişse, montaj delikleri bir diş onarımının ötesinde sıyrılmışsa veya taban çatlaklar gösteriyorsa reddedin. Düşük maliyetli ekstrüde profiller için, yedek maliyeti teknisyen süresiyle karşılaştırın — yedek genellikle kazanır.
