Derin Delik İşlemede Uzatılmış ve Uzun Burunlu Penslerin Yükselişini Ne Tetikliyor?
Uzatılmış ve uzun burunlu pensler, derin delik işlemede gerekli takım çıkıntısını sağlarken 0,005 mm'nin altında eşmerkezlilik koruyabildikleri için giderek daha popüler hale gelmektedir; standart ER pensler bunu başaramaz. Sıkma noktasını kesici kenara yaklaştıran bu takım tutucular, sehimi ve titreşimi azaltarak daha yüksek kesme hızları ve daha uzun takım ömrü sağlar. Dongguan'daki BQUQ gibi bir fabrika için bu penslerin benimsenmesi, derin delik işleme süresini %30'a kadar azaltırken ±0,01 mm toleransları tutarlı bir şekilde korumuştur.

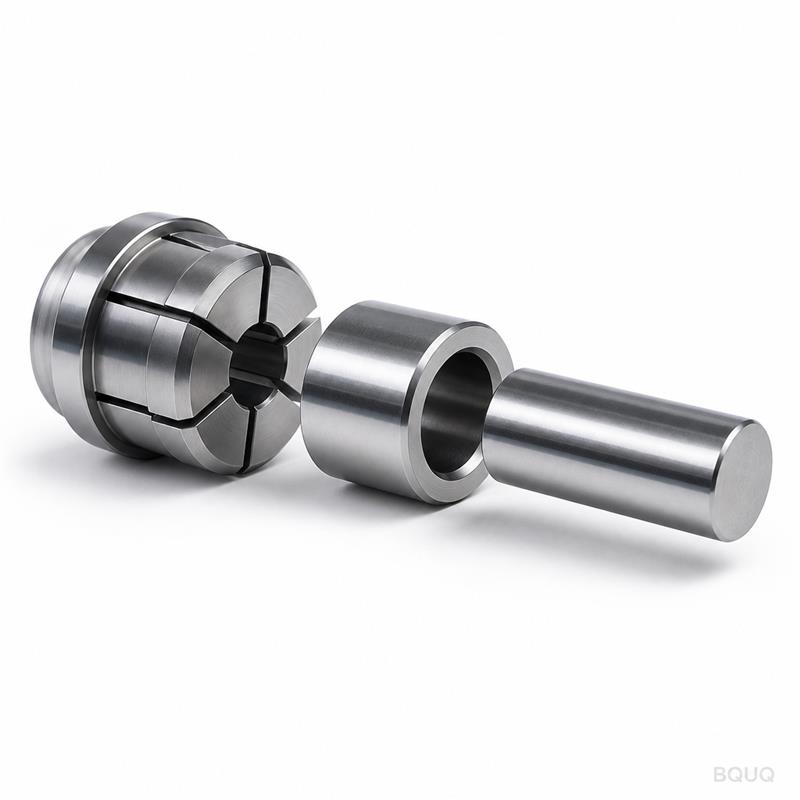

Uzatılmış Pensler Geometri ve Performans Açısından Standart ER Penslerden Nasıl Farklıdır?
Standart ER pensler, maksimum önerilen mastar uzunluğu takım çapının 3,5 ila 4 katı olan genel amaçlı frezeleme ve delme için tasarlanmıştır. Uzun burunlu pensler olarak da bilinen uzatılmış pensler, hassas taşlanmış, sertleştirilmiş çelik burun uzantısı ekleyerek bu oranı çapın 5 ila 7 katına çıkarır. Kritik fark, sıkma kuvvetinin konumudur: standart pensler takım şaftını iş mili burnunun yakınında kavrarken, uzatılmış pensler iş parçasına daha yakın kavrar ve bu da efektif konsol uzunluğunu %20 ila %35 oranında azaltır. Bu geometrik değişiklik, statik rijitliği doğrudan etkiler; uzatılmış pensler, aynı şaft boyutundaki standart ER penslere kıyasla radyal rijitlikte %40 iyileşme gösterir.

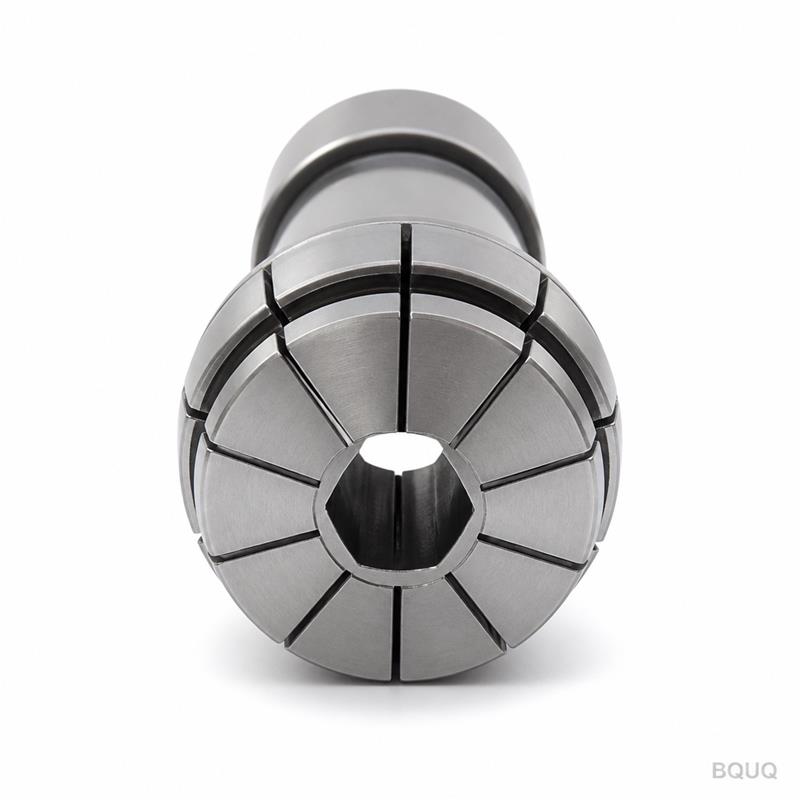

Uzun Burunlu Penslerin Spesifik Tolerans ve Salgı Kapasiteleri Nelerdir?
Hassas uzun burunlu pensler, pens burnundan takım çapının 3 katı mesafede 0,003 mm TIR (Toplam Gösterge Okuması) ve çapın 6 katı mesafede 0,008 mm TIR elde eder. Standart ER pensler tipik olarak çapın 3 katında 0,015 mm TIR sunar; bu da uzatılmış versiyonları derin delik uygulamalarında 5 kat daha hassas hale getirir. Örneğin, 100 mm çıkıntıya sahip 20 mm çaplı bir uzatılmış pens, Ra 0,4 µm veya daha iyi yüzey kalitesine sahip delikler üretmek için gerekli olan 0,005 mm'nin altında salgı koruyacaktır. İyileştirilmiş hassasiyet ayrıca honlama veya iç taşlama gibi ikincil bitirme işlemlerine olan ihtiyacı da azaltır.
Hangi İşleme Operasyonları Uzatılmış Pens Sistemlerinden En Çok Fayda Sağlar?
Derin delik delme ve iç tornalama operasyonları, özellikle delik derinliği takım çapının 4 katını aştığında en çok fayda sağlar. Uzatılmış pensler ayrıca, takımın bükülmeden bir cebe 50 mm ila 80 mm ulaşması gereken derin kanat boşluklarına sahip soğutucuların işlenmesi için idealdir. Kalıp tabanları ve kalıp bileşenlerinin CNC frezelenmesinde, uzun burunlu pensler aksi takdirde pahalı özel takım tutucular gerektiren derin kaburga ve yuvaların işlenmesine olanak tanır. Yay üretimi ve sac kalıp bakımında, bu pensler kalın plakalarda kılavuz deliklerin hassas raybalanmasını sağlayarak birden fazla takım uzatması ihtiyacını ortadan kaldırır ve kurulum süresini azaltır.
Uzatılmış Pensler için Takım Maliyeti Standart Sistemlere Kıyasla Ne Kadardır?
Tek bir yüksek kaliteli uzatılmış pens (örn. 60 mm burunlu ER32) 45 ila 90 dolar arasında maliyete sahiptir; bu, 15 ila 30 dolar olan standart bir ER32 pensin fiyatının 2 ila 3 katıdır. Ancak, pens çenesi gövdesi ve somunu dahil komple takım tutucu sistemi, standart çeneler için 120 ila 200 dolara karşılık uzatılmış versiyonlar için 180 ila 350 dolar arasındadır. Yatırım getirisi, azalan takım kırılmasıyla gerçekleşir: uzun burunlu pensler sehimi %50'ye kadar azaltır; bu da derin delik operasyonlarında karbür takım tüketimini %25 azaltabilir. Ayda 5.000 derin delik parçası üreten bir fabrika için, takım değiştirme maliyetlerindeki yıllık tasarruf genellikle 12.000 doları aşar ve ilk prim maliyetini haklı çıkarır.
Pens Üzerindeki Daha Uzun Burun ile Takım Sehimi Neden Azalır?
Takım sehimi, çıkıntı uzunluğunun küpüyle orantılıdır; bu nedenle efektif çıkıntıdaki herhangi bir azalma rijitlik üzerinde dramatik bir etkiye sahiptir. Uzun burunlu bir pens, sıkma noktasını ileri taşıyarak takım şaftının desteklenmeyen uzunluğunu kısaltır. Örneğin, 16 mm parmak freze ve 75 mm çıkıntı ile standart bir pens 60 mm desteklenmeyen şaft bırakırken, 40 mm burunlu bir uzatılmış pens bunu 35 mm'ye düşürür. Desteklenmeyen uzunluktaki bu %42'lik azalma, konsol kiriş denklemine göre aynı kesme kuvveti altında sehimde %78'lik bir azalmayla sonuçlanır. Sonuç olarak, işleme süreci daha stabil hale gelir ve talaş titreşimi olmadan ilerleme hızlarının %20 artmasına olanak tanır.
Bir Üretici Ne Zaman Standart ER'den Uzatılmış Penslere Geçmelidir?
Üreticiler, delik derinliği/çap oranı 4:1'i aştığında ve gerekli derinliği elde etmek için şu anda küçültülmüş şaftlı takımlara veya birden fazla pasa güvendiklerinde geçiş yapmalıdır. Diğer bir tetikleyici, standart penslerin titreşim izlerine neden olma eğiliminde olması nedeniyle derin deliklerde yüzey kalitesi spesifikasyonlarının Ra 0,8 µm'nin altına düşmesidir. Konik veya ağız genişlemesi kusurları nedeniyle derin delik parçaları için mevcut hurda oranınız %2'nin üzerindeyse, uzatılmış pensler bunu tipik olarak %0,5'in altına düşürecektir. Ayrıca, derin delikler için hidrolik veya shrink-fit tutucular kullanıyor ancak daha hızlı takım değişimine ihtiyaç duyuyorsanız, uzatılmış pensler karşılaştırılabilir rijitlikle daha hızlı ve daha düşük maliyetli bir alternatif sunar.
Uzun Burunlu Penslerin Sınırlamaları ve Montaj Gereksinimleri Nelerdir?
Ana sınırlama, azaltılmış tork iletim kapasitesidir; uzatılmış pensler çelikte 80 cm³/dak üzerinde malzeme kaldırma oranına sahip ağır kaba işleme operasyonlarında kullanılmamalıdır. Ayrıca temiz ve kuru bir ortam gerektirirler çünkü daha uzun burun talaş ve soğutma sıvısını hapsederek pens yuvalarının erken aşınmasına yol açabilir. Montaj, standart versiyonlar için 70 ila 80 N·m'ye kıyasla ER32 uzatılmış pens için 90 ila 110 N·m spesifik sıkma torku olan bir tork anahtarı gerektirir. Pens çenesi somunu her 50 takım değişiminden sonra eşmerkezlilik açısından kontrol edilmeli ve burun aylık aralıklarla bir komparatör kullanılarak aşınma açısından ölçülmelidir.
| Parametre | Standart ER Pens | Uzatılmış Pens | Uzun Burunlu Pens |
| Tipik Çıkıntı Oranı | 3,5 ila 4,0 x çap | 5,0 ila 5,5 x çap | 6,0 ila 7,0 x çap |
| 3x Çapta Salgı (mm) | 0,015 | 0,008 | 0,003 |
| 6x Çapta Salgı (mm) | Önerilmez | 0,015 | 0,008 |
| Radyal Rijitlik İyileştirmesi | Temel | +%25 | +%40 |
| Pens Başına Fiyat (USD) | 15 - 30 $ | 45 - 60 $ | 70 - 90 $ |
| Çelikte Maks. Önerilen MRR (cm³/dak) | 120 | 100 | 80 |
| Tipik Uygulama Derinliği (mm) | 30'a kadar | 30 - 60 | 60 - 100 |
| Elde Edilebilir Yüzey Kalitesi (Ra, µm) | 1,6 | 0,8 | 0,4 |
Uzatılmış Pensler Ne Sıklıkla Değiştirilmeli veya İncelenmelidir?
Uzatılmış pensler, iç koni ve burun çapındaki aşınma açısından her 200 çalışma saatinde bir incelenmelidir. Değiştirme, tipik olarak 1.500 ila 2.000 saatlik sürekli kullanımdan sonra veya burundaki salgı 0,01 mm'yi aşarsa daha erken gerekir. Basit bir kontrol, hassas bir test çubuğunu sıkmak ve burunda ve burundan 50 mm mesafede TIR ölçmektir; ilk okumadan 0,005 mm'nin ötesindeki herhangi bir artış değiştirme ihtiyacını gösterir.
Uzatılmış Pensler Tüm CNC İş Mili Tiplerinde Kullanılabilir mi?
Evet, uzatılmış pensler BT30, BT40, BT50, CAT40 ve HSK63A dahil tüm standart iş mili koniklikleri ile taret tornalarda kullanılan düz şaftlı tutucular için mevcuttur. Temel gereksinim, iş milinin takım değişimleri sırasında daha uzun pens çenesi gövdesini barındırmak için yeterli boşluğa sahip olmasıdır. Otomatik takım değiştiricili makinelerde, magazin cebi derinliğinin, standart bir tutucudan tipik olarak 20 ila 30 mm daha uzun olan uzatılmış düzeneği kabul edebildiğini doğrulayın.
Uzun Burunlu Penslerle Hangi Soğutma Sıvısı İletim Yöntemleri En İyi Çalışır?
İçten soğutmalı uzatılmış pensler şiddetle tavsiye edilir; çünkü soğutma sıvısını pens burnundan doğrudan kesici kenara iletirler; bu, derin deliklerde talaş tahliyesi için kritiktir. İçten soğutmasız versiyonlar için, harici soğutma sıvısı nozulları talaş sıkışmasını önlemek için pens burnunun 20 mm yakınına konumlandırılmalıdır. Çapın 5 katından daha derin delikler için 70 ila 100 bar yüksek basınçlı soğutma sıvısı önerilir; çünkü bu, talaşların kesme bölgesinden yeterince yıkanmasını sağlar.
Pens Malzemesi Seçimi Derin Delik İşleme Performansını Nasıl Etkiler?
Uzatılmış pensler tipik olarak sertleştirilmiş alaşımlı çelikten (HRC 45-50) veya daha yüksek hassasiyet için HRC 52-55 ile maraging çeliğinden yapılır. Pens malzemesi ne kadar sertse, tekrarlanan sıkma altında deformasyona o kadar iyi direnç gösterir; bu da zaman içinde tutarlı salgı korur. Yüksek hacimli üretim için, sürtünmeyi azaltan ve takım şaftında yapışmayı önleyen, hem pens hem de takım ömrünü %15 ila %20 uzatan kaplamalı pensleri (TiN veya CrN) düşünün.
Yüksek Hızlı Derin Delik İşleme için Dengelemeli Pens Çenesi Gerekli midir?
10.000 RPM üzerindeki iş mili hızları için, delik hassasiyetini bozan titreşimi önlemek amacıyla G2.5 dengeleme sınıfına sahip dengelenmiş bir uzatılmış pens çenesi gereklidir. Standart pens çeneleri, yalnızca 8.000 RPM altında kabul edilebilir olan G6.3 dengeleme sınıfına sahiptir. 15.000 RPM'de alüminyum soğutucular işliyorsanız, dengesiz bir çene talaş titreşimi izlerine ve erken rulman aşınmasına neden olabilir; bu nedenle sipariş verirken dengeli versiyonları belirtin.
Sonuç olarak, uzatılmış ve uzun burunlu pensler, hidrolik veya shrink-fit takımların yüksek maliyeti olmadan üstün salgı kontrolü ve rijitlik sunarak derin delik işleme için uygun maliyetli bir çözüm temsil eder. Doğru çıkıntı oranını seçerek ve uygun sıkma torkunu koruyarak, üreticiler 100 mm derinliğe kadar deliklerde ±0,01 mm tutarlı toleranslar ve Ra 0,4 µm altında yüzey kaliteleri elde edebilir. BQUQ, bu pensleri CNC işleme süreçlerimize başarıyla entegre etmiş, otomotiv ve elektronik sektörlerindeki müşterilerimiz için çevrim sürelerini ve hurda oranlarını azaltmıştır.
