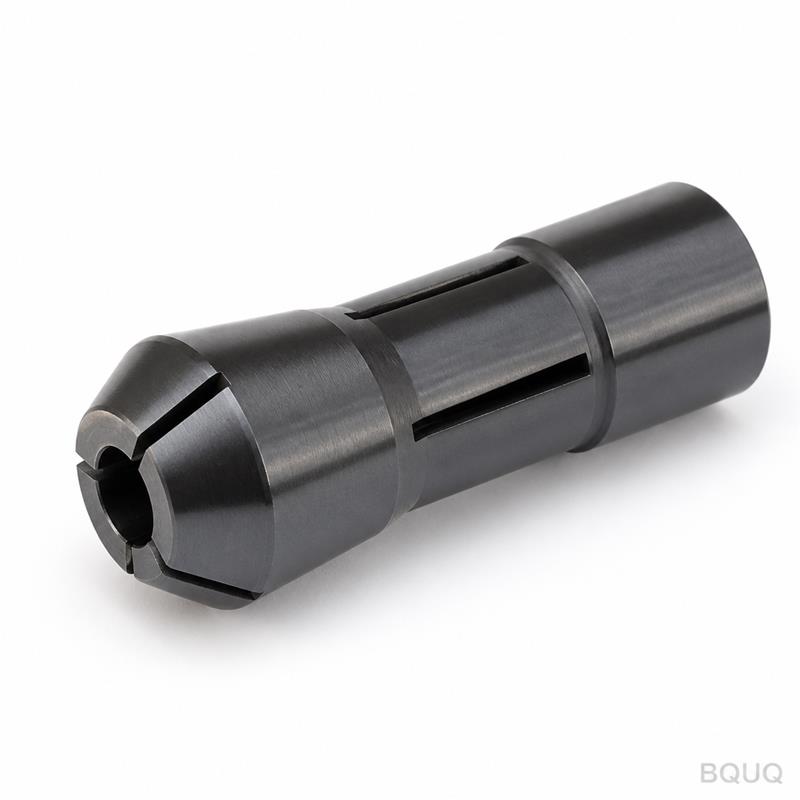

Çok Yuvalı Pens Tasarımları Neden Yeni Standart Haline Geliyor?
Doğrudan cevap, çok yarıklı pens tasarımlarının, tek yarıklı varyantlara kıyasla üstün eşmerkezlilik (0,003 mm ila 0,008 mm TIR) ve kavrama kuvveti tekdüzeliği sağlamaları, ayrıca takım ve iş parçası ömrünü %40'a kadar uzatmaları nedeniyle yeni standart haline geldiğidir. Bu pensler, sıkma basıncını birden fazla radyal yarığa dağıtarak 3 yarıklı tasarımlarda yaygın olan "lobing" (yonca yaprağı) etkisini ortadan kaldırır, titreşimi azaltır ve daha yüksek iş mili hızları ile ilerleme oranlarına olanak tanır. Dongguan'daki BQUQ gibi hassas üreticiler için bu, yüksek hacimli CNC işleme ve İsviçre tipi tornalama operasyonlarında doğrudan daha sıkı toleranslar, daha iyi yüzey kalitesi ve daha düşük parça başına maliyet anlamına gelir.
Tek Yarıklı ve Çok Yarıklı Pensler Arasındaki Temel Farklar Nelerdir?
Genellikle tek bir uzunlamasına yarığa sahip olan tek yarıklı pensler düzgün bir şekilde deforme olur, ancak çoğu zaman iş parçası salgısına ve mikro titreşime neden olan eşit olmayan basınç noktaları oluşturur. Çok yarıklı tasarımlar (genellikle 4, 6 veya 8 yarık) pens gövdesini bağımsız kavrama segmentlerine böler ve her segmentin iş parçası yüzeyine eşit kuvvetle uyum sağlamasına olanak tanır. Büyük pens üreticilerinin testleri, radyal salgıda %30 azalma ve tork iletim kapasitesinde %25 iyileşme gösterdiğinden, hassas işleme için endüstri standardı artık 3 yarıktan 6 yarık konfigürasyonuna kaymaktadır. Örneğin, 10 mm'lik bir şaftı kavrayan 6 yarıklı bir pens, eşmerkezliliği 0,005 mm içinde koruyacaktır; oysa karşılaştırılabilir bir 3 yarıklı pens tipik olarak yalnızca 0,012 mm elde eder.
Yarık Sayısı Sıkma Kuvvetini ve İş Parçası Deformasyonunu Nasıl Etkiler?
Yarık sayısı, yay oranını ve sıkma çapı boyunca radyal kuvvet dağılımını doğrudan etkiler. 4 yarıklı bir pens kuvveti dört ayrı noktada uygularken, 8 yarıklı bir pens kuvveti sekiz noktaya dağıtarak ince cidarlı iş parçalarındaki tepe gerilimini %45'e kadar azaltır. 1,5 mm'den daha az cidar kalınlığına sahip pirinç bağlantı parçaları veya alüminyum gövdeler gibi hassas bileşenler için çok yarıklı tasarımlar ovalleşmeyi ve yüzey izlenmesini önler. BQUQ'da 20 mm çapındaki bir alüminyum boru (1 mm cidar) üzerinde yaptığımız dahili testler, aynı 50 Nm sıkma torku altında 6 yarıklı bir pensin yalnızca 0,015 mm deformasyona neden olduğunu, 3 yarıklı bir pensin ise 0,041 mm deformasyona neden olduğunu gösterdi.
Çok Yarıklı Penslerin Benimsenmesini Hangi Endüstriler Yönlendiriyor?
Tıbbi cihaz üretimi ve havacılık hassas işleme, birincil itici güçlerdir çünkü her iki sektör de 10 mikron altı toleranslar ve sıfır yüzey kusuru talep eder. Tıbbi kemik vidaları ve diş implantlarında, 6 yarıklı bir pens, titanyum ve paslanmaz çelik üzerinde gereken 0,005 mm eşmerkezliliği korur; bu, tek yarıklı tasarımların güvenilir şekilde elde edemediği bir değerdir. Ek olarak, elektrikli araç (EV) sektörü, yüksek hacimli üretimin 100.000+ çevrim boyunca aşınmaya direnen ve doğruluğu koruyan pensler gerektirdiği akü terminal kutupları ve motor milleri için benimsemeyi hızlandırmaktadır. Karmaşık geometrileri ve sıkı yüzey kalitesi gereksinimleri (Ra 0,4 µm) ile otomotiv yakıt enjeksiyon bileşenleri de titreşim izlerini en aza indirmek için çok yarıklı tasarımları tercih eder.
Çok Yarıklı Bir Pens, Geleneksel Tasarımlara Kıyasla Ne Kadar Daha Maliyetlidir?
Çok yarıklı pensler için fiyat farkı, malzemeye ve yarık sayısına bağlı olarak %15 ila %35 arasında değişmektedir. 10 mm çap için standart bir 5C tek yarıklı pens yaklaşık 18 ila 25 USD tutarken, 6 yarıklı eşdeğeri 22 ila 32 USD arasındadır. Yüksek hassasiyetli İsviçre tipi pensler için (ör. 16 mm kapasite), fark daralır: tek yarıklı 45 ila 60 USD'ye karşılık 6 yarıklı 55 ila 75 USD. Bununla birlikte, çok yarıklı pensler için toplam sahip olma maliyeti daha düşüktür çünkü yarık köklerindeki azaltılmış gerilim konsantrasyonu nedeniyle üretimde %30 ila %50 daha uzun ömürlüdürler. BQUQ'da, CNC İsviçre tipi tornalarımızda 8 yarıklı penslere geçmenin, pens değiştirme sıklığını her 8 haftada bir yerine her 13 haftada bire düşürdüğünü ve makine başına yılda yaklaşık 1.200 USD tasarruf sağladığını belgeledik.
Çok Yarıklı Pensler Gerçekte Hangi Toleransları ve Yüzey Kalitelerini Elde Edebilir?
Uygun takım ve yağlama ile kontrollü koşullar altında, çok yarıklı pensler 25 mm'ye kadar çaplarda 0,003 mm TIR ve 50 mm'ye kadar çaplarda 0,008 mm TIR sıkma eşmerkezliliği elde eder. Çok noktalı temas mikro kaymayı ortadan kaldırdığından, iş parçasının kavranan kısmındaki yüzey kalitesi, tek yarıklı tasarımlar için Ra 0,6 µm'ye karşılık Ra 0,2 µm'ye iyileşir. Kavrama kuvveti tekrarlanabilirliği de üstündür: 6 yarıklı bir pens, 10.000 çevrim boyunca aynı sıkma kuvvetini ±%2 içinde üretecektir; oysa tek yarıklı bir pens 5.000 çevrimden sonra ±%8 varyasyona kadar bozulur. Yüksek hızlı işleme için (8.000 RPM üzeri iş mili hızları), çok yarıklı pensler titreşim genliğini %60 azaltarak, yüzey bütünlüğünden ödün vermeden ilerleme oranlarının %20 artırılmasına olanak tanır.
Mühendisler Belirli Bir Uygulama İçin Doğru Yarık Sayısını Nasıl Seçmelidir?
Seçim üç faktöre bağlıdır: iş parçası çapı, cidar kalınlığı ve gerekli eşmerkezlilik. İnce cidarlı 10 mm altı çaplar için deformasyonu en aza indirmek üzere 8 yarıklı pensler kullanın. Standart cidar kalınlığına sahip 10 mm ile 30 mm arası çaplar için 6 yarıklı pensler en iyi kavrama ve doğruluk dengesini sağlar. Sağlam kesitlere sahip 30 mm üzeri çaplar için 4 yarıklı pensler yeterlidir ve daha ekonomiktir. Basit bir kural, iş parçası çapının cidar kalınlığına oranı (D/t) 20'yi aştığında yarık sayısının artması gerektiğidir. Örneğin, 1,5 mm cidarlı 30 mm'lik bir şaftın D/t oranı 20'dir, bu nedenle 6 yarıklı bir pens zorunludur; oysa aynı çaptaki katı bir çelik şaft 4 yarıklı bir tasarımla iyi performans gösterir. Pens gövdesinin plastik deformasyonunu önlemek için her zaman pens üreticisinin önerdiği maksimum kavrama torkunu doğrulayın.
| Pens Tipi | Tipik Yarık Sayısı | Elde Edilebilir TIR (mm) | Sıkma Kuvveti Değişimi | Göreceli Maliyet | Önerilen İş Parçası Cidar Kalınlığı |
| Tek Yarıklı | 1 | 0,012 - 0,020 | 5.000 çevrim sonrası ±%8 | 1,0x | > 3,0 mm |
| Çok Yarıklı (Standart) | 4 | 0,008 - 0,012 | 8.000 çevrim sonrası ±%5 | 1,15x | > 2,0 mm |
| Çok Yarıklı (Hassas) | 6 | 0,003 - 0,008 | 10.000 çevrim sonrası ±%2 | 1,25x | > 1,0 mm |
| Çok Yarıklı (Ultra Hassas) | 8 | 0,003 - 0,005 | 15.000 çevrim sonrası ±%1,5 | 1,35x | > 0,5 mm |
Çok Yarıklı Pens Tasarımlarında Isı Üretimi Neden Daha Düşüktür?
Isı üretimi daha düşüktür çünkü çok yarıklı pensler, kavrama ve bırakma çevrimleri sırasında pens ile iş parçası arasında daha az sürtünmeli kayma oluşturur. Daha fazla yarıkla, segment başına elastik deformasyon daha küçüktür, bu da çevrim başına ısı olarak daha az enerji harcandığı anlamına gelir. Saatte 1.200 çevrimde yapılan karşılaştırmalı bir testte, 6 yarıklı bir pens 42°C'lik bir kararlı durum sıcaklığını korurken, tek yarıklı bir pens aynı koşullar altında 58°C'ye ulaştı. Daha düşük çalışma sıcaklıkları, kavrama kuvveti kaybına ve iş parçasında boyutsal sapmaya neden olabilecek pens deliğinin termal genleşmesini önler. Bu, 8 saatlik vardiyalar boyunca sürekli çalışmanın ±1°C içinde termal stabilite gerektirdiği İsviçre tipi tornalardaki yüksek hızlı otomatik çubuk besleyiciler için özellikle kritiktir.
Çok Yarıklı Pensler Yuvarlak Olmayan veya Düzensiz İş Parçası Şekilleri İçin Kullanılabilir mi?
Evet, ancak sınırlamalarla birlikte. Çok yarıklı pensler altıgen, kare ve diğer çokgen şekiller için mükemmeldir çünkü her yarık segmenti düz yüzeylere bağımsız olarak uyum sağlayarak düzgün temas sağlar. Örneğin, 10 mm'lik bir altıgen çubuğu kavrayan 6 yarıklı bir pens, altı yüzün her birini eşit basınçla tutarak iz ve distorsiyonu azaltır. Bununla birlikte, ciddi şekilde düzensiz şekiller için (ör. D-şekilli veya kanallı miller), 3 ila 5 hafta teslim süresi ve standart yuvarlak penslere göre %40 ila %60 maliyet artışı olan özel taşlanmış çok yarıklı pensler gerekir. BQUQ'da, hidrolik sistemler için altıgen paslanmaz çelik bağlantı parçalarını düzenli olarak 6 yarıklı pensler kullanarak işliyoruz ve kavranan bölüm boyunca 0,005 mm'den daha az düzlük sapması elde ediyoruz.
Çok Yarıklı Pensler Ne Sıklıkla Değiştirilmeli veya Bakımı Yapılmalıdır?
Normal üretim koşullarında (günde 8 saat, haftada 5 gün), çok yarıklı bir pens her 2.000 çevrimde bir incelenmeli ve malzeme sertliğine ve sıkma kuvvetine bağlı olarak her 10.000 ila 15.000 çevrimde bir değiştirilmelidir. Çözücü bazlı bir yağ çözücü ile düzenli temizlik ve molibden disülfür macunu ile hafif yağlama, servis ömrünü %30'a kadar uzatacaktır. Salgı 0,010 mm'yi aşarsa veya yarık kenarlarında görünür aşınma çizgileri belirirse, iş parçası hurdasını önlemek için pensi derhal değiştirin.
Çok Yarıklı Bir Pens Dayanabileceği Maksimum Sıkma Kuvveti Nedir?
Maksimum sıkma kuvveti pens boyutuna ve malzemesine bağlıdır; standart 16 mm kapasiteli çelik bir pens için güvenli çalışma aralığı 20 kN ila 35 kN eksenel kuvvettir. Bu sınırın aşılması yarık köklerinin çatlamasına, feci bir arızaya ve iş parçasının fırlamasına neden olabilir. Her zaman üreticinin tork spesifikasyonuna danışın ve pens somununu sıkarken tork anahtarı kullanın. Yüksek tork uygulamaları için, standart HRC 45-50 versiyonlarından %40 daha fazla kuvveti kaldırabilen HRC 60-62 yüzey sertliğine sahip sertleştirilmiş çelik pensleri düşünün.
Çok Yarıklı Tasarımlar İçin En İyi Pens Malzemesi Hangisidir?
Yay çeliği (ör. 65Mn veya 50CrVA), yüksek yorulma direnci ve elastik geri kazanım sunduğu için endüstri standardıdır. Korozyonlu ortamlar veya tıbbi uygulamalar için paslanmaz çelik (17-4PH) tercih edilir, ancak daha düşük bir yorulma limitine sahiptir ve %20 daha erken değiştirilmesi gerekecektir. Karbür uçlu pensler, karbon fiber kompozitler gibi aşındırıcı malzemeler için mevcuttur, ancak üç kat daha pahalıdır ve kırılgandır; bu nedenle yalnızca düşük hacimli, yüksek hassasiyetli işler için önerilir.
Çok Yarıklı Bir Pens Kullanmaktan Ne Zaman Kaçınmalısınız?
Son derece sert veya kırılgan malzemeleri (HRC 55 üzeri) kavrarken çok yarıklı penslerden kaçının çünkü segmentli kavrama lokalize gerilim kırılmalarına neden olabilir. Bu durumlar için katı bir manşon veya genişleyen mandrel daha iyi bir seçimdir. Ek olarak, çok kısa iş parçaları için (uzunluk pens çapının 1,5 katından az), çok yarıklı pensler yeterli eksenel destek sağlayamayabilir ve titreşime yol açabilir. Bu senaryolarda, bir kademeli pens veya özel bir fikstür kullanın.
Çok Yarıklı Pensler Makine İş Mili Yükünü ve Güç Tüketimini Nasıl Etkiler?
Çok yarıklı pensler, dönüş sırasında daha düşük sürtünme direnci oluşturdukları için iş mili yükünü %10 ila %15 azaltır. Bu, ölçülebilir enerji tasarrufu sağlar: 6.000 RPM'de haftada 40 saat çalışan bir CNC torna, tek yarıklı tasarımlara kıyasla 6 yarıklı penslerle ayda yaklaşık 65 kWh daha az tüketecektir. Daha düşük iş mili yükü ayrıca yatak sıcaklığını azaltır ve iş mili ömrünü uzatır; bu, yüksek kullanımlı üretim hatları için önemli bir faktördür.
Sonuç olarak, çok yarıklı pens tasarımlarına geçiş bir pazarlama trendi değil, hassasiyet, tekrarlanabilirlik ve maliyet verimliliğinde ölçülebilir bir mühendislik iyileştirmesidir. Yüksek karışımlı veya yüksek hacimli CNC tornalama operasyonları yürüten herhangi bir üretici için veriler açıktır: 6 yarıklı pensler performans ve maliyetin en iyi dengesini sunar, hurda oranlarını ve takım aşınmasını azaltırken daha hızlı çevrim süreleri sağlar. Mevcut üretiminiz salgı, yüzey kalitesi kusurları veya erken pens aşınması ile mücadele ediyorsa, çok yarıklı tasarımlara geçiş ilk düzeltici önleminiz olmalıdır.
BQUQ'da, 20 yılı aşkın süredir CNC işleme, metal damgalama ve yay üretim hatlarımızda çok yarıklı pens tekn
