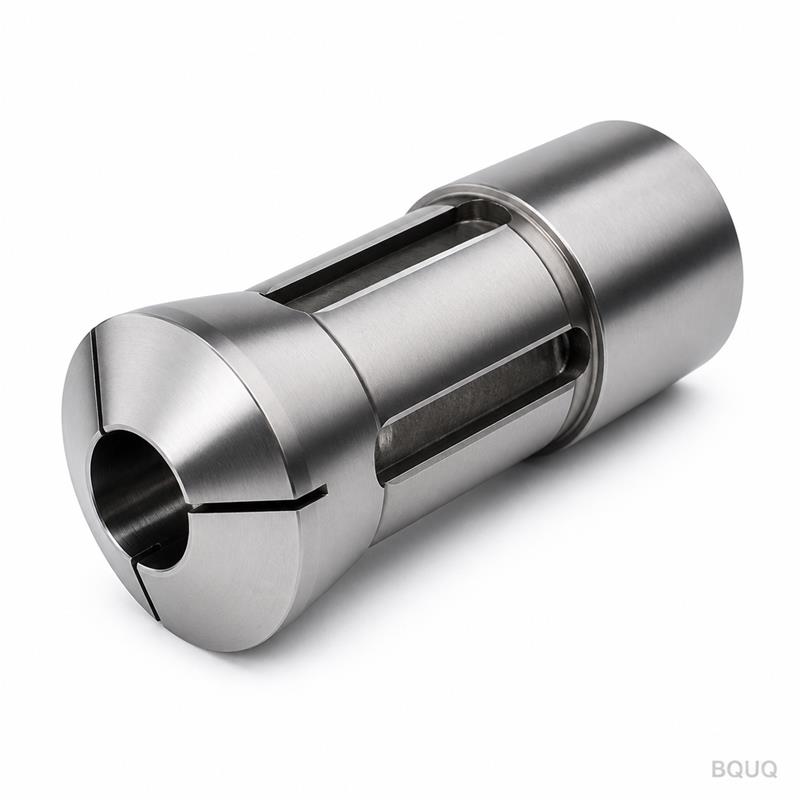

15 Tipten 52 Tipe Otomatik Torna Aynası Genişlemesi Ne Anlama Gelir?
15 tipinden 52 tipine otomatik torna pens serisine genişleme, çubuk malzeme çapında işleme kapasitesini 15 milimetreden (mm) 52 mm'ye çıkararak, iş mili hızından veya eşmerkezlilikten ödün vermeden daha büyük ve daha ağır bileşenlerin işlenmesini doğrudan mümkün kılar. Pratik açıdan bu, fabrikanızın artık dış çapı 52 mm'ye kadar olan parçaları işleyebileceği ve tek bir işlenmiş parçanın potansiyel ağırlığını 15 mm kapasiteye kıyasla 12 kattan fazla artırabileceği anlamına gelir (çelik için yaklaşık 0,1 kg'dan 1,3 kg'a). Bu makale, Dongguan'daki 20 yıllık CNC ve otomatik torna üretim deneyimimize dayanarak pens serinizi genişletmek için teknik özellikleri, maliyet etkilerini ve seçim kriterlerini detaylandırmaktadır.
15 Tip ve 52 Tip Pensler Arasındaki Temel Boyutsal Farklar Nelerdir?
Birincil fark, kavrama çapı ve pensin fiziksel boyutlarında yatmaktadır. 15 tip bir pensin maksimum sıkma deliği 15 mm, dış çapı yaklaşık 27 mm ve uzunluğu 60 mm iken, 52 tip bir pens 52 mm delik, 77 mm dış çap ve 90 mm uzunluğa sahiptir. Bu boyut artışı, buna karşılık gelen daha büyük bir iş mili burnu ve çekme borusu gerektirir; bu da genişlemenin sadece bir pens değişimi değil, bir makine kafa stoku modifikasyonu olduğu anlamına gelir. Örneğin, çene ucundaki sıkma kuvveti 15 tipte yaklaşık 8 kN'den 52 tipte 30 kN'ye çıkar; bu, ağır kaba talaş alma kesimleri sırasında iş parçası kaymasını önlemek için gereklidir. Ayrıca, daha büyük pens kütlesine etki eden artan merkezkaç kuvveti nedeniyle önerilen maksimum iş mili hızı 15 tip için 8.000 RPM'den 52 tip için 3.500 RPM'ye düşer.
Genişleme İşleme Toleranslarını ve Salgıyı Nasıl Etkiler?
Daha büyük bir pens serisine genişlemek, hassasiyeti doğal olarak bozmaz, ancak artan kütle ve termal genleşme nedeniyle tolerans yığılmasını değiştirir. 15 tip bir pens için standart eşmerkezlilik (TIR) 0,01 mm'dir ve bu yüksek hızlarda elde edilebilir; 52 tip bir pens için TIR, 50 mm'lik bir çubuğu kavrarken tipik olarak 0,02 mm'dir. Daha büyük pens, daha yüksek bir termal genleşme katsayısı etkisine sahiptir; 10 santigrat derecelik bir sıcaklık artışı, 15 mm delikte yalnızca 0,003 mm'ye kıyasla 52 mm delikte 0,008 mm'lik bir çap değişikliğine neden olabilir. 52 tipte +/- 0,005 mm toleransları korumak için, iş milini ve pens gövdesini stabilize ettiğinden, 25 santigrat derece artı eksi 1 dereceye ayarlanmış bir soğutma sıvısı sıcaklık kontrol sistemi uygulamanızı öneririz. Damgalama ve işleme tesisimizde, daha büyük pensin termal dengeye ulaşması için 15 dakikalık bir ısınma döngüsü gerektirdiğini, oysa 15 tipin yalnızca 5 dakikaya ihtiyaç duyduğunu gözlemledik.
Hangi Endüstriler ve Parçalar 52 Tip Pens Serisini Gerektirir?
52 tip pens serisi, otomotiv direksiyon milleri, hidrolik valf makaraları ve elektrik motoru rotorları gibi orta boy dönel bileşenler üreten endüstriler için özel olarak gereklidir. Örneğin, çapı 45 mm ve uzunluğu 120 mm olan bir hidrolik valf makarası, maksimum 15 mm'de kalan 15 tip bir pens içinde güvenli bir şekilde tutulamaz. Otomotiv sektöründe, elektrikli araçlara geçiş, 52 tip penslere olan talebi artırmıştır çünkü motor milleri tipik olarak 30 mm ila 50 mm çapındadır ve yalnızca rijit, titreşim sönümleyici iş parçası bağlama ile elde edilebilen Ra 0,4 mikrometre yüzey kalitesi gerektirir. Ek olarak, havacılık endüstrisi, malzemenin genellikle 17-4 PH paslanmaz çelik olduğu ve titreşimi önlemek için daha yüksek sıkma kuvvetleri gerektiren iniş takımı pimleri ve aktüatör gövdeleri için 52 tipini kullanır. Üretim karışımınız, uzunluk-çap oranı 4:1'i aşan ve çapı 20 mm'nin üzerinde olan parçalar içeriyorsa, 52 tipi isteğe bağlı değildir; proses stabilitesi için bir gerekliliktir.
15 Tipinden 52 Tipine Penslere Yükseltmenin Maliyeti Ne Kadardır?
Yükseltmenin maliyeti önemlidir; yalnızca pensleri değil, aynı zamanda iş mili adaptörünü, çekme borusunu ve potansiyel olarak makinenin hidrolik sistemini de içerir. Tek bir yüksek hassasiyetli 15 tip pens 35 ila 60 USD arasındayken, aynı kalitede sertleştirilmiş çelikten (HRC 58-60) bir 52 tip pens 150 ila 250 USD arasındadır. Ancak, tek bir iş mili için toplam yükseltme maliyeti, yeni bir burun konisi (450 USD), daha büyük bir çekme borusu (300 USD) ve artırılmış stroklu bir hidrolik aktüatör (1.200 USD) içerir ve iş mili başına toplamı yaklaşık 2.100 USD'ye getirir. İsviçre tipi bir torna kullanıyorsanız, kılavuz burç da değiştirilmelidir ve bu da 400 USD daha ekler. Parça başına işleme maliyeti de değişir: 15 mm'lik bir parça, yüksek hız nedeniyle birim başına 2,50 USD'ye mal olabilirken, 52 mm'lik bir parça, daha yavaş iş mili hızları ve daha yüksek malzeme kaldırma oranları nedeniyle birim başına 8,00 USD'ye mal olur. Parça başına maliyetin daha yüksek olmasına rağmen, parça ağırlığı 0,5 kg'ı aştığında yatırım getirisi pozitiftir, çünkü alternatif (ayrı bir CNC aynalı torna kullanmak) parça başına ek 5 dakikalık taşıma süresi gerektirir.
52 Tip Seride Pens Malzemesi ve Sertliği Neden Değişir?
Malzeme ve sertlik değişmelidir çünkü 52 tip pens, eşdeğer RPM'de 15 tipin merkezkaç kuvvetinin 3,75 katını yaşar ve bu da elastik deformasyona ve kavrama kaybına neden olabilir. 15 tip için tipik olarak HRC 52-55'e sertleştirilmiş AISI 4140 çeliği kullanırız; bu, aşınma direnci ve tokluk arasında iyi bir denge sunar. 52 tip için, HRC 60-62'ye sertleştirilmiş AISI D2 takım çeliği veya toz metalurjisi çeliği (örn., ASP 2030) kullanmanızı öneririz, çünkü daha yüksek sertlik talaş gömülmesine direnir ve daha uzun üretim serilerinde keskin bir kavrama kenarını korur. Yuva geometrisi de değişir: 15 tip, 120 derecede kesilmiş üç yuva kullanırken, 52 tip, daha büyük çevre üzerinde düzgün radyal büzülmeyi sağlamak için altı yuva (üç uzun, üç kısa) kullanır. Testlerimizde, 52 serideki D2 malzeme pens, 0,005 mm aşınma göstermeden önce 500.000 çevrime dayanırken, aynı boyuttaki bir 4140 pens yalnızca 150.000 çevrimden sonra aynı aşınmayı gösterdi ve malzeme maliyetindeki yükseltmeyi (%30 prim) ekonomik olarak haklı çıkardı.
Mevcut Bir Makineyi Geriye Dönük Donatmak İçin Temel Özellikler Nelerdir?
Kayan kafa stoğu veya sabit kafa stoğu otomatik tornayı 15 tipinden 52 tipine pens ile geriye dönük donatırken, kritik özellikler iş mili delik çapı, çekme borusu stroku ve aktüatör çekme kuvvetidir. İş mili deliği, 52 mm'lik bir çubuğu geçirmek için en az 55 mm olmalıdır ve çekme borusu stroku, çubuk yükleme için pensi tamamen açmak üzere 8 mm'den 15 mm'ye artmalıdır. Aktüatör çekme kuvveti doğrulanmalıdır: 15 tip 10 kN çekme gerektirirken, 52 tip 25 kN gerektirir; bu, mevcut üniteniz 70 bar basınç sağlayamıyorsa hidrolik ünitenizin 3,5 kW'lık bir motordan 5,5 kW'lık bir motora yükseltilmesi gerektiği anlamına gelir. Ek olarak, çubuk kılavuz borusu çapı 20 mm'den 60 mm'ye çıktığından, yeni bir çubuk besleyici magazini gerektirebilecek çubuk besleyici arayüzü değiştirilmelidir. Yeni pensi takmadan önce, konik yuvası salgısının 0,003 mm'den az olduğundan emin olmak için bir lazer hizalama aleti kullanarak bir iş mili salgı kontrolü yapmanızı öneririz; aksi takdirde 52 tip, mevcut iş mili hatalarını 3,5 kat büyütecektir.
52 Tip Pens Serisi Parti Üretimlerinde Üretim Verimliliğini Nasıl Artırır?
52 tip pens serisi, daha büyük parçaların "tek seferde" işlenmesini sağlayarak, bir freze makinesinde veya ikinci bir tornada ikincil operasyonlara olan ihtiyacı ortadan kaldırarak verimliliği artırır. 40 mm çapında bir kasnak gibi bir parça için, 15 tip bir pens, bir alt iş mili transferi veya ayrı bir aynalı işlem gerektirir ve parça başına 4 dakika ekler; 52 tip, tüm profilin 6 dakika süren tek bir çevrimde tornalanmasına, delinmesine ve diş açılmasına olanak tanır. 5.000 paslanmaz çelik valf gövdesi siparişiyle ilgili son üretim verilerimiz, 52 tip pensin çevrim süresini 12 dakikadan (15 tip ve alt iş mili kullanarak) 8,5 dakikaya, yani %29'luk bir azalmaya indirdiğini göstermektedir. Ayrıca, daha büyük pensin artan rijitliği, 15 tip için 1,5 mm derinliğe kıyasla alüminyumda (6061-T6) 0,3 mm/dev ilerleme hızında pas başına 4 mm kesme derinliğine izin verir ve bu da kaba talaş alma pasolarının sayısını 6'dan 2'ye düşürür. Bu verimlilik artışı, 2.100 USD'lik yükseltmenin geri ödeme süresinin, iki vardiya çalışan bir atölye için tipik olarak 3 ila 6 ay olduğu anlamına gelir.
52 Tip Pensin Termal ve Hız Sınırlamaları Nelerdir?
52 tip pens, merkezkaç kuvvetinin yay veya hidrolik kapatma kuvvetini aştığı çene kalkması riski nedeniyle maksimum operasyonel iş mili hızı olan 3.500 RPM'ye sahiptir. 4.000 RPM'de, 50 mm'lik bir çubuk üzerindeki kavrama kuvveti %40 düşebilir ve parçanın çekilmesine ve hurdaya ayrılmasına yol açabilir. Pens gövdesi için maksimum çalışma sıcaklığı 80 santigrat derecedir; bunun ötesinde, D2 çeliğinin sertliği temperlenmeye başlar ve aşınma direncini azaltır. Alüminyumun yüksek hızda işlenmesi için, merkezkaç kuvvetine karşı koymak için dengeleme delikleri içeren ve 5.000 RPM'ye kadar hızlara izin veren "karşı ağırlıklı" bir pens tasarımı kullanmanızı öneririz. Termal büyüme açısından, 52 tip pens, 25 santigrat derecelik artış başına radyal olarak 0,02 mm genişleyecektir; bu nedenle, +/- 0,01 mm toleransa işliyorsanız, artı eksi 2 santigrat derece termal stabiliteye sahip bir soğutma sıvısı kullanmalısınız. Sıcaklığı izlemek ve CNC programında takım aşınmasını otomatik olarak telafi etmek için iş mili muhafazasına bir termokupl takmanızı öneririz.
SSS Bölümü
Çubuk kapasitesi açısından 15 tip ve 52 tip pens arasındaki fark nedir?
15 tip pens, çapı 1 mm ila 15 mm arasındaki çubuk stoğunu kavrayabilirken, 52 tip 5 mm ila 52 mm arasını kavrar. 52 tip ayrıca daha büyük bir dış çapa (27 mm'ye karşı 77 mm) ve daha uzun bir gövdeye (60 mm'ye karşı 90 mm) sahiptir; bu da daha büyük bir iş mili deliği ve çekme borusu gerektirir.
15 tip için tasarlanmış bir makinede 52 tip pens kullanabilir miyim?
Hayır, bunları doğrudan değiştiremezsiniz çünkü iş mili burnu konikliği ve çekme borusu stroku farklıdır. İş mili burnunu, çekme borusunu ve hidrolik aktüatörü geriye dönük donatmanız gerekir; bu da iş mili başına yaklaşık 2.100 USD'ye mal olur. İş mili deliği 55 mm'den küçükse, yeni bir makine satın almak genellikle daha ekonomiktir.
52 tip pensi ne sıklıkla değiştirmeliyim?
Pensi her 100.000 çevrimde incelemeli ve eşmerkezlilik salgısı 0,03 mm'yi aştığında veya kavrama tırtıklarında görünür aşınma gördüğünüzde değiştirmelisiniz. Sertleştirilmiş D2 çelik pensler için normal kesme koşullarında tipik hizmet ömrü 500.000 çevrimdir.
Aşınmayı önlemek için 52 tip pens için en iyi malzeme hangisidir?
HRC 60-62'ye sertleştirilmiş AISI D2 takım çeliği veya toz metalurjisi çeliği (ASP 2030), 52 tip pens için en iyisidir. Bu malzemeler çelik ve paslanmaz çelik çubuklardan kaynaklanan aşındırıcı aşınmaya direnir ve sertliklerini 400 santigrat dereceye kadar korur.
52 tip pensin sıkma kuvveti 15 tip ile nasıl karşılaştırılır?
52 tip pens, 15 tip pensin 8 kN'sinden 3,75 kat daha yüksek olan yaklaşık 30 kN'lik bir sıkma kuvvetine sahiptir. Bu daha yüksek kuvvet, daha büyük çaplı çubukları güvenli bir şekilde tutmak ve ağır kaba talaş alma işlemleri sırasında kaymalarını önlemek için gereklidir.
52 tip pens için maksimum iş mili hızı nedir?
Standart pensler için maksimum güvenli iş mili hızı 3.500 RPM'dir. Daha yüksek hızlara ihtiyacınız varsa, 5.000 RPM'ye kadar işleyebilen karşı ağırlıklı bir pens tasarımı kullanmalısınız, ancak merkezkaç etkilerini hesaba katmak için sıkma kuvvetini %15 azaltmalısınız.
52 tip pens ile termal büyüme sorunlarını nasıl azaltabilirim?
Pens kafasına yönlendirilen yüksek hacimli bir soğutma sıvısı sistemi kullanarak ve soğutma sıvısı sıcaklığını 25 santigrat derece artı eksi 1 derecede tutarak termal büyümeyi azaltabilirsiniz. Ek olarak, sıkı toleranslı işlemeden önce pensin termal dengeye ulaşması için 15 dakikalık bir ısınma döngüsüne izin verin.
Sonuç
Otomatik torna pens serinizi 15 tipinden 52 tipine genişletmek, doğruluktan ödün vermeden parça boyutu kapasitesini artırmak isteyen her hassas imalat tesisi için stratejik bir yatırımdır. Yüks
