Elektronik için Damgalanmış Topraklama Donanımları
Kısa cevap: damgalanmış topraklama donanımı, bir PCB'yi, şasiyi veya ekranı ortak bir toprağa bağlayan küçük metal parçalardır — klipsler, yay parmakları, tırtıklı pullar ve vida pabuçları. Görevleri önemsiz görünür ancak elektriksel gereksinim katıdır: temas direncini düşük ve kararlı tutmak, tipik olarak bağlantı başına yaklaşık 10 miliohm'un altında, ürünün ömrü boyunca sıcaklık, titreşim ve korozyon boyunca. EMC veya güvenlik testlerinde başarısız olan parçalar nadiren pahalı olanlardır. Bunlar, normal kuvveti kaybetmiş veya arayüzde korozyona uğramış ucuz damgalanmış temaslardır.
Topraklama, mekanik tasarım ve elektriksel performansın çarpıştığı yerdir. Çizimde iyi görünen bir klips, tezgahta süreklilik testini geçebilir ve yine de tuz spreyinde başarısız olabilir veya titreşimden sonra temas kuvvetini kaybedip bir güvenlik topraklama yolunu açabilir. Bu kılavuz, damgalanmış topraklama parçalarının ne yaptığını, hangi malzemelerin ve kaplamaların düşük direnci koruduğunu ve bağlantıların gerçek dünya için nasıl tasarlanıp test edileceğini kapsar.
Elektronikte Topraklama Donanımı Neden Önemlidir
Bir topraklama bağlantısı üç farklı amaca hizmet eder. Güvenlik için, bir kısa devrenin şasiyi enerjilendirmek yerine devre kesiciyi açması için düşük empedanslı bir arıza akımı yolu sağlar. EMC için, yüksek frekanslı dönüş akımlarına kontrol edilen bir yol verir, böylece yayılmazlar. ESD için, hassas bileşenlere zarar vermeden statik yükü tanımlanmış bir referansa boşaltır.
Her amacın dirence karşı farklı bir toleransı vardır. Bir güvenlik topraklaması tekrarlanan arıza akımına dayanmalıdır; bir RF topraklaması yüzlerce MHz'de düşük empedanslı olmalıdır, bu da malzeme kadar geometriye de bağlıdır. Bu nedenle bir topraklama klipsi bir braket değil, hassas damgalanmış bir parçadır: temas kuvveti, temas alanı ve kaplama direnci belirler ve üçü de korozyon ve mekanik gevşeme ile bozulur.
Damgalanmış Topraklama Parçalarının Türleri
Damgalanmış topraklama ailesi çoğu BOM'un önerdiğinden daha geniştir.

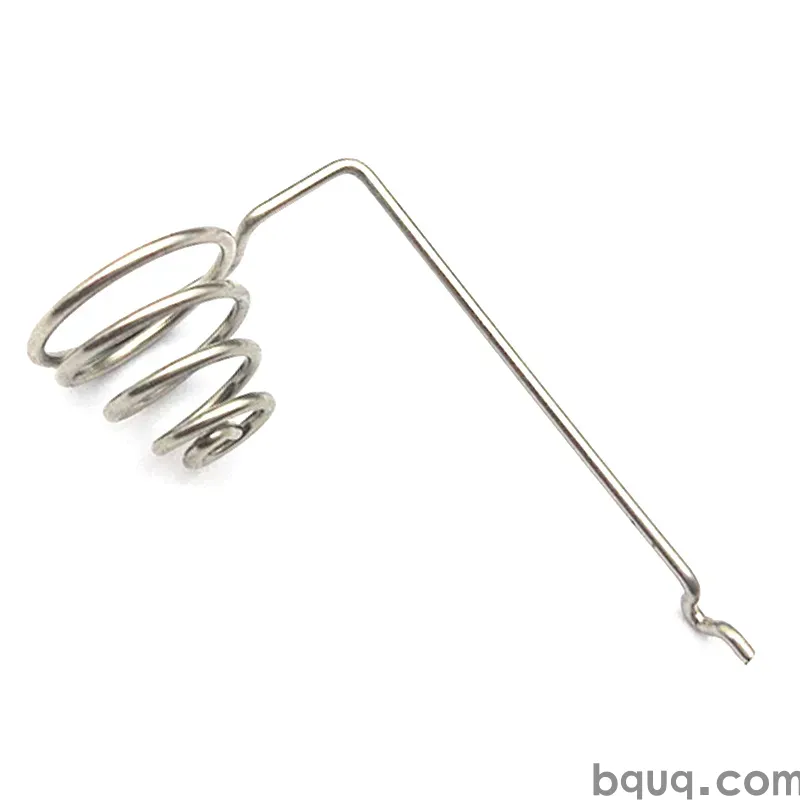

Yay parmakları, bir kart pedini veya şasi rayını esnek bir toprak oluşturacak şekilde bastıran konsol veya U şeklindeki temaslardır. Tek ve çift parmaklar, temas kuvvetini takma çabasıyla değiştirir. Tırtıklı pullar — yıldız, iç dişli veya dış dişli — bir vida başının altındaki çıplak metale ulaşmak için oksit ve boyayı deler. Topraklama klipsleri, bir ekran kutusunu veya metal muhafazayı yerinde tutarken aynı zamanda topraklar. Vida pabuçları ve topraklama plakaları, bir toprak saplaması için cıvatalı bir arayüz sağlar. EMI çitleri ve kart seviyesi contalar, gürültülü bir bölümün etrafında sürekli bir iletken çevre oluşturur. İletken uçlu şasi mesafeleri hem bir kartı konumlandırır hem de topraklar.
Bu parçalar genellikle aynı montajda bir arada bulunduğundan, genellikle tüm aileyi ortak takım üzerinde damgalamak mantıklıdır, bu nedenle alıcılar genellikle damgalama terminalleri ve kontakları ekran ve muhafaza parçalarıyla birlikte tedarik eder.
Düşük Temas Direnci için Malzemeler ve Kaplama
Ana metal iletkenliği ve yay özelliklerini belirler; kaplama arayüzde ne olacağını belirler.
| Kaplama | Tipik temas direnci | Korozyon direnci | Lehimlenebilirlik | Tipik kullanım |
|---|---|---|---|---|
| Nikel üzeri mat kalay | Düşük, kararlı | Orta | Mükemmel | Lehimlenmiş topraklar, yüksek hacim |
| Parlak kalay | Başlangıçta düşük | Daha düşük; bıyık riski | İyi | Maliyet odaklı lehim bağlantıları |
| Nikel (çıplak) | Düşük ila orta | İyi | Flux olmadan zayıf | Aşınma yüzeyleri, vida arayüzleri |
| Nikel + altın flaş | Çok düşük, çok kararlı | Mükemmel | İyi | Düşük seviyeli sinyal ve RF topraklama |
| Gümüş | En düşük | Üst kaplama olmadan zayıf | İyi | Yüksek akımlı kontaklar, açıkta değil |
| Çelik üzeri çinko / kromat | Orta | İyi | Lehimlenemez | Şasi-şasi bağlama |
Lehimlenebilir bir kart topraklaması için, nikel bariyer üzeri mat kalay varsayılandır. Vida ile sıkılan veya tekrar tekrar eşleşen bir bağlantı için, ince altın flaşlı nikel alt kaplama direnci düşük ve kararlı tutar ve fretting'e direnir. Tüm bir pul veya klipse altın belirtmeyin — temas bölgesiyle sınırlayın, çünkü altın maliyeti alana göre belirlenir. Damgalanmış kontaklar için kaplama makalesi, arayüz tipine göre kalay, nikel ve altın arasında nasıl seçim yapılacağını açıklar.
Temas Direnci ve Tutma için Tasarım
Direnç tek bir sayı değildir; yığın direnci, temas noktalarındaki daralma direnci ve yüzeydeki film direncinden oluşan bir yığındır. Son ikisini normal kuvvet, temas geometrisi ve kaplama ile kontrol edersiniz.
| Tasarım parametresi | Tipik hedef | Neden önemli |
|---|---|---|
| Temas başına normal kuvvet | 0,5-3 N | Filmleri kırmak ve eşleşmiş kalmak için yeterli; çok fazlası şasiyi deforme eder |
| Bağlantı başına temas direnci | < 10 mΩ | Arıza akımı ve RF dönüş yollarını düşük empedanslı tutar |
| Eşleşmede silme mesafesi | 0,3-1,0 mm | Takma sırasında temas noktasındaki oksidi temizler |
| Eşleşme döngüleri | Servis parçaları için 10-100 | Su verme ve kaplama seçimini belirler |
| Çalışma sıcaklığı | -40 ila +105 °C | Gerilme gevşemesini ve kaplama seçimini yönlendirir |
Yay parmakları, yay tavlı bir alaşımdan — fosfor bronz veya bir bakır-berilyum derecesi — yapılmalı ve parmağın gerilimi malzemenin akma sınırının altında tutan bir sapma aralığında çalışacak şekilde şekillendirilmelidir. Montajda aşırı saptırılan bir parmak, birkaç termal döngü içinde gevşer ve kuvvetini kaybeder. Eşleşen yüzeye, temas noktasının kendini temizlemesi için tanımlanmış bir silme hareketi verin ve parmağın her döngüde aynı noktaya kayma hareketi olmadan temas ettiği tasarımlardan kaçının.
Test ve Kalite Kontrolleri
Temas direnci, kablo direncini ortadan kaldırmak için dört telli (Kelvin) yöntemiyle ölçülür, tipik olarak belirli bir test akımında miliohm cinsinden raporlanır. Eşleşme kuvveti ve tutma testleri, parmağın tasarlanan normal kuvveti sağladığını doğrular. Tuz spreyi ve karışık akışlı gaz testleri, kaplamanın korozyon davranışını kontrol eder. Titreşim ve termal döngü testleri, bağlantının mekanik ve sıcaklık stresinden sonra düşük dirençli kaldığını kontrol eder.
BQUQ'da damgalanmış topraklama parçalarını varsayılan olarak boyutsal muayene verileriyle sevk ediyoruz ve kalite planına temas direnci veya kaplama kalınlığı kontrolleri ekleyebiliriz. Damgalanmış kontakların nasıl denetlendiğine dair tam resim için, topraklama klipsleri ve EMI ekranlama kontakları kılavuzları geometri ve test açılarını kapsar.
Sıkça Sorulan Sorular
S: Bir topraklama bağlantısı ne kadar temas direncine sahip olmalıdır?
C: Çoğu elektronik topraklama bağlantısı için, arayüz başına yaklaşık 10 miliohm'un altını hedefleyin, dört telli yöntemle ölçülür. RF topraklamaları genellikle daha düşük ve daha kararlı direnç gerektirir, bu genellikle temas bölgesinde çıplak kalay yerine altın flaşlı nikel alt kaplama anlamına gelir.
S: Bir topraklama klipsi için hangi kaplama en iyisidir?
C: Arayüze bağlıdır. Lehimlenmiş bir toprak için, nikel üzeri mat kalay standart ve en ucuz güvenilir seçenektir. Vida veya tekrar tekrar eşleşen bir bağlantı için, ince altın flaşlı nikel alt kaplama direnci düşük ve kararlı tutar ve fretting korozyonuna direnir. Çıplak nikel iyi bir aşınma yüzeyidir ancak lehimlenmesi zordur.
S: Bir topraklama klipsi neden birkaç ay sonra teması kaybeder?
C: Genellikle gerilme gevşemesi veya korozyon. Montajda aşırı saptırılan bir parmak kademeli olarak normal kuvveti kaybeder ve temas noktası bir oksit veya korozyon filmi geliştirir. Parmağı elastik aralığında çalışacak şekilde tasarlayarak, eşleşmede silme ekleyerek ve ortama uygun kaplama seçerek düzeltin.
S: Damgalanmış topraklama parçaları sıkı toleransla yapılabilir mi?
C: Evet. Topraklama klipsleri, parmaklar ve pullar, kritik özelliklerde standart olarak ±0,05 mm'ye damgalanır, belirli bir temas yüksekliği veya parmak konumu gerektirdiğinde daha sıkı kontrol ile. Bu parçalar elektriksel performansı kontrol ettiğinden, temas açısından kritik boyutları muayene planında anahtar özellikler olarak ele alıyoruz.
S: Damgalanmış topraklama donanımı için teslim süresi ve MOQ nedir?
C: Sabit bir MOQ yoktur; pratik minimum takıma bağlıdır. Yumuşak veya köprü takımı düşük hacimli çalışmaları destekler, ilerlemeli kalıplar yüksek hacme hizmet eder. Malzeme, kaplama ve miktar ile çizimi sc@bquq.com adresine gönderin ve BQUQ 12 iş saati içinde gösterge niteliğinde bir teklif döndürür.
