Kısa cevap: Damgalanmış parçalar için bir ilk numune muayenesi (FAI), prototipten değil, üretim amaçlı bir kalıptan alınan parçalar üzerinde tüm çizimi doğrulamalıdır — her ölçü, tolerans, çapak sınırı, malzeme kalitesi ve yüzey işlemi. Şeridi, parçayı ve süreci kontrol edin: malzeme sertifikasyonu, kalıp kurulumu, boşluk yerleşimi, büküm açıları, delik konumları, çapak yüksekliği, düzlük, kaplama kalınlığı ve en az 30 ardışık parçadan oluşan bir kabiliyet çalışması. Yalnızca FAI raporu çizimle eşleştiğinde, numune saklandığında ve kalıp belgelenmiş ayarlara kilitlendiğinde onaylayın. Teklif aşaması için 12 iş saati ve yeni bir progresif kalıp için tam bir FAI paketi için 3-10 iş günü bütçeleyin.

İlk numune muayenesi, "kalıp çalışıyor" ile "bunlardan binlerce sevk edebiliriz" arasındaki kapıdır. Damgalanmış parçalar için risk, birçok işlenmiş bileşenden daha yüksektir, çünkü bir progresif kalıp düzinelerce özelliği aynı anda sertleştirilmiş çeliğe taahhüt eder. Bir delik 0,05 mm saparsa, bir programı ayarlamıyorsunuz — bir kalıp insertini taşlıyorsunuz.

Bu kılavuz, damgalanmış metal parçalar için titiz bir FAI'nin gerçekte neler içerdiğini, neyin ölçüleceğini, neyin belgeleneceğini ve gevşek bir ilk numune incelemesinden en sık sızan hata modlarını kapsar.

Damgalanmış Parçalar için İlk Numune Muayenesi Nedir?

İlk numune muayenesi, bir üretim takım kurulumundan üretilen ilk parçaların tüm mühendislik gereksinimlerine uygun olduğunun resmi, belgelenmiş doğrulamasıdır. Damgalama için bu, kalıp, pres, rulo, yağlayıcı ve operatör kurulumunun tümünün üretim amacına uygun olduğu anlamına gelir — el yapımı bir numune veya yumuşak takım prototipi değil.

FAI raporu bir kayıttır. Tipik olarak şunları içerir:

• Doğrulanan çizim revizyonu ve parça numarası
• Numaralandırılmış özellikleri olan balonlu çizim
• Her balonlu ölçü için ölçülen değerler, tolerans ve geçti/kaldı
• Malzeme ve yüzey işlemi sertifikaları
• Görsel ve fonksiyonel kontroller (çapaklar, çatlaklar, kaplama, geri yaylanma)
• Kullanılan ölçüm ekipmanı, kalibrasyon durumu ile birlikte
• İmzalı ve tarihli, saklanan bir ilk numune örneği

Otomotiv, medikal veya havacılık tedarik zincirleri için FAI genellikle bir PPAP veya benzeri sunuma beslenir. Endüstriyel ve tüketici elektroniği alıcıları için bile, iyi hazırlanmış bir FAI raporu yine de satın alacağınız en ucuz sigortadır: kalıp hala yumuşakken, hala tezgah üzerindeyken ve düzeltmesi hala ucuzken bir kalıp sorununu yakalar.

FAI vs. PPAP vs. Layout Muayenesi

Bu terimler karıştırılır. FAI, ilk üretim parçalarının boyutsal ve görsel doğrulamasıdır. PPAP, FAI artı süreç akışı, PFMEA, kontrol planı, kabiliyet çalışmaları ve numune parçaları içeren daha geniş bir sunum paketidir. Layout muayenesi, her çizim özelliğinin tam boyutsal kontrolüdür ve esasen bir FAI'nin boyutsal çekirdeğidir. Tedarikçiniz "layout yaptık" derse, üretim takımında mı yapıldığını ve raporun imzalı olup olmadığını sorun.

Damgalanmış Metal Parçalar için Temel FAI Kontrol Listesi

Aşağıdaki tablo, BQUQ'da damgalanmış parçalar için kullandığımız çalışma kontrol listesidir. Departmana göre değil, neyi denetlediğinize göre düzenlenmiştir.

Bu tablodaki iki satır, en sık eksik belirtildikleri için vurgulanmayı hak ediyor: çapaklar ve düzlük. Alıcılar genellikle bir çizime sayı olmadan "çapak al" yazar. Bu, kararı kalıp yapımcısına ve denetçiye bırakır ve bir sonraki siparişte farklı yorumlanacaktır.

Çapak Spesifikasyonları: Çizime Bir Sayı Koyun

Çapak yüksekliği, kalıp boşluğu, zımba keskinliği ve malzemenin bir fonksiyonudur. Makul bir boşlukla çalışan iyi bakımlı bir progresif kalıp, ince sacda tipik olarak çapak yüksekliğini 0,05 mm'nin altında tutar, ancak bu tipik bir rakamdır, garanti değildir — malzemeye, kalınlığa ve takımdaki vuruş sayısına bağlıdır.

Çapak yüksekliğini maksimum değer olarak belirtin ve çapağın hangi tarafta izin verildiğini belirtin. Birçok montajda çapak yönü, çapak boyutundan daha önemlidir, çünkü yanlış yüzdeki bir çapak, eşleşen bir kontağa müdahale edebilir veya bitişik bir parçadaki kaplamayı çizebilir.

Düzlük, Burulma ve Kamber

Damgalanmış parçalar nadiren tamamen düzdür. Rulo artık gerilime sahiptir ve her kesme ve büküm onu yeniden dağıtır. Düzlüğü tanımlanmış bir alan üzerinde ölçülen bir değer olarak tanımlayın ve kamberi şerit uzunluğu boyunca sapma olarak tanımlayın. Montajınız yığın hassasiyetliyse — şimler, ara parçalar, kurşun çerçeveler veya kontak yayları düşünün — düzlük genellikle veriminizi gerçekte yönlendiren özelliktir, delik çapı değil.

Hangi Ölçüler Gerçekte En Çok Önemlidir?

Tüm özellikler eşit risk taşımaz. Kullanışlı bir FAI, çizim sırasına göre değil, fonksiyona göre önceliklendirir. Aşağıdaki tablo, damgalanmış parça özelliklerini tipik olarak nasıl sınıflandırdığımızı gösterir.

Pratik nokta: 40 minör ölçüyü ölçen ve iki kritik eşleşme özelliğini atlayan bir ilk numune raporu işe yaramazdan daha kötüdür — yanlış bir güven yaratır. Tedarikçinizi kalıp kesilmeden önce kritik-fonksiyon özelliklerini belirlemeye zorlayın ve FAI raporunun bunları doğru aletle ölçtüğünden emin olun.

Kalıp yapım seçimlerinin hangi özellikleri tutabileceğinizi nasıl etkilediğine daha derin bir bakış için, progresif kalıp şerit yerleşimi makalemize bakın.

FAI Rapor Paketinde Neler Olmalı?

Damgalanmış bir parça için eksiksiz bir FAI paketi, tek, revizyon kontrollü bir belge seti olarak gelmelidir. Şunları isteyin:

1. Balonlu çizim — her özellik numaralandırılmış, raporla satır satır eşleşen.

2. Boyutsal sonuçlar tablosu — nominal, tolerans, gerçek, sapma, geçti/kaldı.

3. Malzeme sertifikası — kullanılan ruloya kadar izlenebilir ısı numaralı fabrika sertifikası.

4. Yüzey işlemi sertifikası — kaplama kalınlığı okumaları, uygulanabilirse yapışma test sonuçları.

5. Görsel muayene kaydı — imzalı bir sınır numunesi veya fotoğraf seti ile.

6. Kabiliyet verileri — ardışık parçalardan oluşan bir çalışmadan kritik özelliklerde Cp/Cpk.

7. Kalıp kurulum kaydı — pres, tonaj, kapalı yükseklik, besleme uzunluğu, yağlama.

8. Saklanan numune — en az bir ilk numune parçası, etiketli ve depolanmış.

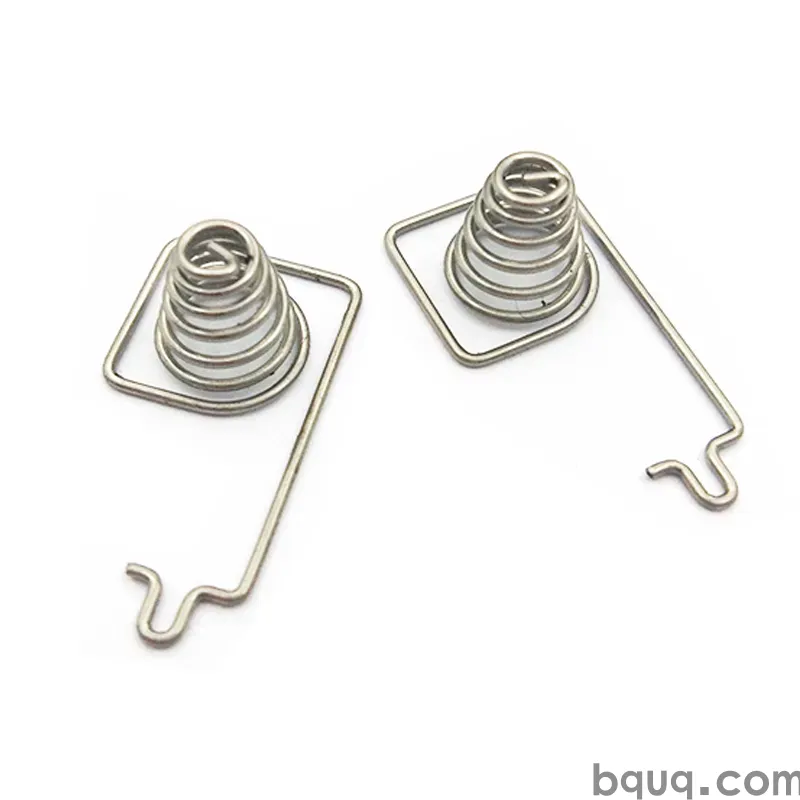

Damgalanmış terminaller veya kontaklar tedarik ediyorsanız, yüzey işlemi ve fonksiyonel satırlar ekstra ağırlık taşır. Bir makara boyunca kaplama kalınlığı değişimi, yerleştirme kuvvetini ve temas direncini değiştirebilir, bu nedenle FAI, ortadan bir parça değil, şerit üzerinde birden fazla konumdan okumalar içermelidir. damgalama terminalleri ve kontakları sayfamız, bu doğrulamayı konektör ve pil kontağı parçaları için nasıl yapılandırdığımızı kapsar.

Kaç Parça Ölçmelisiniz?

Tek bir parça bir süreç hakkında hiçbir şey kanıtlamaz; sadece bir parçanın var olduğunu kanıtlar. Anlamlı bir FAI için, kritik özellikler için aynı kurulumdan en az 30 ardışık parça ve tam balonlu ölçü seti için en az 5-10 parça ölçün. 30 parçalık çalışma size kaba bir kabiliyet resmi verir — sürecin merkezlenip merkezlenmediğini veya bir tolerans sınırına doğru kayıp kaymadığını görmek için yeterli.

Çok yüksek hacimli programlar için, en kritik iki veya üç özellikte 100 veya daha fazla parçadan oluşan daha uzun bir çalışma makuldür. 30 parçalık bir çalışmanın istatistiksel olarak sağlam bir Cpk değil, gösterge niteliğinde bir kabiliyet tahmini verdiğini unutmayın; bunu bir tarama aracı olarak değerlendirin.

Bir FAI'nin Yakalaması Gereken Yaygın Hata Modları

İyi bir FAI, damgalamada gerçekte neyin yanlış gittiği etrafında tasarlanır. Gelen ilk numuneleri incelerken gördüğümüz en sık sorunlar:

• Kalıp boşluğu çok büyük — yırtık kesme kenarları, aşırı çapak, zayıf kenar yüzeyi.
• Kalıp boşluğu çok küçük — ikincil kesme, çapaklar, hızlı zımba aşınması.
• Yetersiz baskı veya yay basıncı — burulma, kamber, tutarsız büküm açısı.
• Geri yaylanma telafi edilmemiş — yüksek mukavemetli malzemede büküm açılarının tolerans dışına kayması.
• Şerit besleme hatası — progresif adım kayması, kümülatif delik konumu hatasına neden olur.
• Pilot yanlış hizalaması — bir parçada FAI'yi geçen ancak makara uçlarında başarısız olan merkez dışı delikler.
• Sıvanma — kalıp yüzeyinde malzeme birikmesi, çalışma boyunca kötüleşen çizikler olarak görünür.
• Rulo kalınlığı değişimi — rulonun başında geçen ve sonunda başarısız olan ölçüler.

Son ikisi, FAI'nin tek bir uygun kesimden değil, rulo boyunca örnekleme yapmasının nedenidir. Tedarikçiniz yalnızca ilk birkaç metreden parçaları ölçüyorsa, süreci doğrulamadınız — kurulumu doğruladınız.

Üretim başladıktan sonra bu sorunları teşhis etmeye yönelik sistematik bir yaklaşım için, damgalama kalıbı sorun giderme bölümüne bakın.

BQUQ İlk Numune Muayenesini Nasıl Yürütür

BQUQ, Dongguan'daki tek bir fabrikada ISO9001 kapsamında dört üretim hattı işletir: ±0,005 mm'ye kadar CNC işleme, metal damgalama, özel yaylar ve soğutucu üretimi. Damgalama, yay şekillendirme ve işleme tek çatı altında olduğu için, dişli bir delik veya şekillendirilmiş bir yay ayağı gerektiren damgalanmış bir braket, gevşek bir parça olarak değil, tam bir montaj olarak doğrulanabilir — çoğu süreçler arası tolerans yığılmasının saklandığı yer burasıdır.

Yeni bir damgalanmış parça için FAI iş akışımız:

1. Çizim incelemesi — teklif vermeden önce eksik çapak, düzlük ve yüzey işlemi spesifikasyonlarını işaretleriz.

2. DFM geri bildirimi — tolerans ve özellik önerileri, genellikle 12 iş saatlik teklif penceresi içinde.

3. Kalıp yapımı ve ilk üretim — üretim amaçlı takımdan alınan parçalar.

4. Boyutsal ve görsel FAI — balonlu çizim, ölçülen sonuçlar, saklanan numune.

5. Kabiliyet çalışması — kritik özelliklerde 30+ ardışık parça.

6. Onay ve serbest bırakma — kilitli kurulum sayfası, revizyon kontrollü rapor, esnek MOQ üretimi.

Braketler ve montaj donanımı için, FAI genellikle delik konumu, düzlük ve çapak yönüne bağlıdır — parçanın düz oturup oturmayacağını ve yeniden işlem gerektirmeden monte edilip edilmeyeceğini belirleyen üç şey. Ayrıntılar damgalama braketleri ve montajları sayfamızda.

Tedarik bölgelerini karşılaştırıyorsanız veya bir Çin damgalama programının neleri içerdiğine dair daha geniş bir görünüme ihtiyacınız varsa, özel metal damgalama kılavuzu takım, teslim süreleri ve dokümantasyon beklentilerini ele alır.

Sıkça Sorulan Sorular

S: İlk numune muayenesi ne zaman yapılmalıdır?

C: FAI, yeni bir kalıp yapıldıktan sonra, bir çizim özelliğini etkileyen herhangi bir kalıp onarımı veya insert değişiminden sonra, bir takımın farklı bir prese transferinden sonra ve parça veya malzemede herhangi bir mühendislik değişikliğinden sonra yapılır. Takım uzun süre boşta kaldıysa, yeni bir üretim kampanyasının başlangıcında da standarttır. İlke basittir: bir ölçüyü hareket ettirebilecek herhangi bir değişiklik, sevkiyattan önce yeniden doğrulama gerektirir.

S: Bir damgalama FAI'sinde kaç parça ölçülmelidir?

C: Tam balonlu ölçü setini en az 5-10 parçada ölçün ve kritik özelliklerde kabiliyet için 30 veya daha fazla ardışık parça çalıştırın. Kalınlık ve temper değişimini yakalamak için tek bir konumdan değil, rulo boyunca örnekleyin. 30 parçalık bir çalışma, istatistiksel olarak sağlam bir Cpk yerine gösterge niteliğinde bir kabiliyet tahmini verir, bu nedenle bunu bir tarama aracı olarak değerlendirin ve devam eden SPC ile takip edin.

S: Damgalanmış metal parçalarda kabul edilebilir çapak yüksekliği nedir?

C: Evrensel bir sayı yoktur — malzemeye, kalınlığa, fonksiyona ve eşleşen montaja bağlıdır. İnce sac ve pirinç parçalar için tipik bir üretim hedefi 0,05 mm veya altında çapak yüksekliğidir, ancak bu, izin verilen çapak tarafı belirtilerek çizime maksimum olarak yazılmalıdır. Çizim yalnızca "çapak al" diyorsa, tedarikçiler arasında ve üretim çalışmaları arasında tutarsız yorum bekleyin.

S: FAI devam eden muayenenin yerini alır mı?

C: Hayır. FAI, sürecin başlangıçta yetenekli olduğunu doğrular; yetenekli kaldığını garanti etmez. Damgalama takımları aşınır, zımbalar çatlar ve boşluklar çalışma boyunca açılır. FAI, süreç içi kontroller, periyodik boyutsal numune alma ve belgelenmiş kalıp bakım aralıkları içeren bir kontrol planıyla desteklenmelidir. Yüksek hacimli programlar için, FAI incelemesi sırasında belirlenen kritik özelliklere SPC ekleyin.

S: FAI ile layout muayenesi arasındaki fark nedir?

C: Layout muayenesi, her çizim özelliğinin tam boyutsal ölçümüdür. FAI daha geniştir: bu boyutsal doğrulamayı malzeme ve yüzey işlemi sertifikasyonu, görsel ve fonksiyonel kontroller, süreç dokümantasyonu ve saklanan bir numune ile birleştirir; tümü üretim amaçlı takım üzerinde gerçekleştirilir. Pratikte, layout raporu genellikle FAI paketinin boyutsal bölümünü oluşturur ve ikisi birlikte sunulur.
