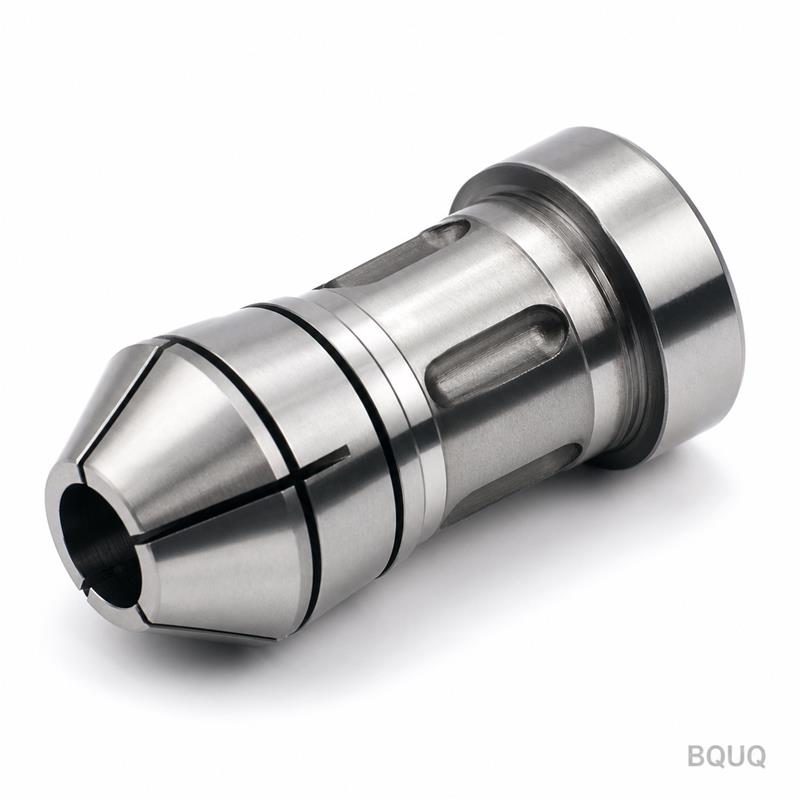

ISO Takım Tutucular Küresel CNC Atölyelerinde Neden Hâlâ Vazgeçilmez?
ISO takım tutucuları, ISO 7388/ISO 30/40/50 gibi standartlarla düzenlenen yapılarıyla, CNC işlemede küresel ölçekte hâlâ ana unsur olmayı sürdürmektedir; çünkü modern alternatiflerin tam olarak ikame edemediği benzersiz bir rijitlik, tekrarlanabilirlik ve maliyet verimliliği dengesi sunarlar. HSK ve Capto sistemleri yüksek iş mili hızlarında üstün performans sağlarken, ISO takımları dünya genelindeki standart 3 eksenli ve 4 eksenli işleme merkezlerinde takım ara yüzlerinin %60'ından fazlasını, daha düşük ilk yatırım maliyeti ve evrensel uyumluluğu sayesinde karşılamaya devam etmektedir. Dongguan'daki BQUQ fabrikası gibi hassas imalat ortamları için ISO tutucular, standart frezeleme ve delme operasyonlarının %90'ında 0,003 mm tekrarlanabilirlik sağlayan güvenilir bir konik temas sunar.
ISO Takım Tutucularını ve Toleranslarını Hangi Spesifik Standartlar Yönetir?
En yaygın standartlar ISO 7388-1 (DIN 69871), ISO 297 (Morse koniği) ve ISO 10643'tür (karşılaştırma için içi boş konik). Kritik toleranslar, hassas işleme için AT3 veya daha iyisi bir toleransla 7/24 (16,594 derece) olması gereken konik açı ile tanımlanır. Yeni bir ISO 40 tutucu, mastar hattında tipik olarak 0,005 mm veya daha az radyal salgı elde ederken, ISO 50 tutucular 0,008 mm radyal salgı sunar. Termal stabilite açısından, sertleştirilmiş çelik ISO tutucular, kalıcı deformasyon olmadan 150 santigrat dereceye kadar sıkma kuvvetlerini koruyabilir; bu nedenle çelik ve titanyumdaki ağır kaba talaş işleme operasyonları için hâlâ tercih edilirler.
ISO Takım Tutucuları Statik ve Dinamik Rijitlik Açısından HSK ve Capto ile Nasıl Karşılaştırılır?
ISO takım tutucuları, iş miline temas etmeyen bir flanş yüzeyi kullanır ve konumlandırma ile sıkma için yalnızca koniğe güvenir. Bu tasarım, bir ISO 40 tutucu için tipik olarak 300 N/µm eğilme sertliği elde ederek mükemmel statik rijitlik sağlar; bu da 15.000 N'a kadar olan kesme kuvvetleri için yeterlidir. Bununla birlikte, çift yüzey temasına sahip HSK (içi boş sap) takımları 2,5 kat daha yüksek eğilme sertliği sunar ve 15.000 RPM üzerinde daha iyi performans gösterir. Poligonal konik kullanan Capto sistemleri, ISO'dan %20 daha yüksek tork iletim kapasitesi sağlar. 12.000 RPM altında iş mili hızlarıyla çalışan tipik bir CNC atölyesi için ISO tutucular, HSK'nın rijitliğinin %95'ini maliyetinin %50'si ile sunar; bu da süregelen hâkimiyetlerini açıklar.
Bir CNC Atölyesi Modern Alternatifler Yerine Ne Zaman ISO Takım Tutucularını Seçmelidir?
İş mili hızınız 12.000 RPM'nin altında kaldığında, 20 mm'den büyük çaplı kesicilerle ağır kaba talaş işleme yaptığınızda ve farklı üreticilerin (örn. Mazak, Fanuc ve Haas) makinelerinden oluşan karma bir filo işlettiğinizde ISO takım tutucularını seçin. ISO takımları ayrıca, basit çekme pimi (pull-stud) tasarımı daha hızlı manuel yüklemeye olanak tanıdığından, takım ön ayarı ve manuel takım değişiminin yaygın olduğu takım atölyeleri ve iş atölyesi ortamları için de tercih edilen seçenektir. Ek olarak, soğutma sıvısı geçişi yeteneğinin kritik olmadığı derin delik delme ve kılavuz çekme operasyonlarında, ISO tutucular sağlam çelik kütleleri sayesinde üstün titreşim sönümleme sunar ve hafif HSK tutuculara kıyasla titreşimi (chatter) %30'a kadar azaltır.
Bir ISO Takım Tutucusunun Hangi Bileşenleri İşleme Hassasiyetini ve Yüzey Kalitesini Etkiler?
Kritik üç bileşen çekme pimi (ISO 7388/2), pens veya ayna ara yüzü ve konik yüzeydir. Çekme pimi, bir ISO 40 tutucu için tam olarak 50 Nm torka sıkılmalıdır ve 10 Nm'lik herhangi bir sapma, sıkma kuvvetini %15 azaltarak ağır kesmeler sırasında takımın dışarı çekilmesine neden olur. Pens ara yüzü için, finisaj operasyonlarında 0,01 mm salgıya sahip ER pensler kullanılmalı; yüksek hızlı finisaj için ise hidrolik aynalar (salgı 0,003 mm) önerilir. Ra 0,4 µm veya daha iyi bir yüzey kalitesine sahip konik yüzey, tekrarlanabilirlik için en önemli tek faktördür; Ra 1,6 µm'ye sahip aşınmış bir konik, salgıyı 0,02 mm'ye çıkararak işlenen parçalarda yüzey kalitesini Ra 1,6 µm'den Ra 3,2 µm'ye düşürür.
ISO Takımlarının Maliyet Yapısı, Yüksek Çeşitlilik-Düşük Hacimli Üretim İçin Neden Daha Elverişlidir?
ISO takımları için ilk yatırım önemli ölçüde daha düşüktür: temel bir ISO 40 ER32 tutucu 35 ila 65 USD arasında değişirken, eşdeğer bir HSK-A63 tutucu 120 ila 180 USD'ye mal olur. 50 aktif takımı olan bir atölye için bu, 4.000 USD'nin üzerinde bir tasarruf anlamına gelir. Bakım maliyetleri de daha düşüktür çünkü ISO tutucular birim başına 8 USD maliyetle yeniden taşlanabilir ve yeniden kaplanabilir (örn. TiAlN), bu da ömürlerini üç katına çıkarır. Takım değişimlerinin her 15 dakikada bir gerçekleştiği yüksek çeşitlilik-düşük hacimli üretimde, ISO tutucuların temizleme ve muayene kolaylığı duruş süresini azaltır. BQUQ'da yaptığımız analiz, ISO takımları kullanmanın, 50 ila 500 adetlik partiler için parça başına takım maliyetini HSK sistemlerine kıyasla %22 azalttığını göstermektedir.
Farklı Malzemelerde ISO Takım Tutucuları İçin Gerçek Dünya Performans Verileri Nelerdir?
Aşağıdaki tablo, Dongguan tesisimizdeki üretim verilerinden ve endüstri kıyaslamalarından toplanan, yaygın iş parçası malzemelerinde ISO 40 ve ISO 50 tutucular için tipik performans metriklerini sunmaktadır:
| Malzeme | Tutucu Boyutu | İş Mili Hızı (RPM) | Maks. İlerleme Hızı (mm/dak) | Elde Edilen Yüzey Kalitesi (Ra µm) | Takım Ömrü (dakika) |
| Alüminyum 6061 | ISO 40 | 8.000 | 2.500 | 0,8 | 180 |
| Çelik 4140 | ISO 40 | 4.500 | 800 | 1,6 | 90 |
| Paslanmaz 304 | ISO 50 | 3.000 | 400 | 2,5 | 45 |
| Titanyum Ti-6Al-4V | ISO 50 | 2.200 | 250 | 3,2 | 25 |
| Dökme Demir GGG40 | ISO 40 | 5.500 | 1.200 | 1,2 | 120 |
ISO Takım Tutucuları Yüksek Hızlı İşleme ve Azaltılmış Titreşim İçin Nasıl Optimize Edilebilir?
ISO tutucuları 10.000 RPM üzerinde etkili bir şekilde kullanmak için dinamik balans uygulamalısınız. Standart ISO tutucular G6.3'e göre balanslıdır, ancak 12.000 RPM üzerindeki hızlar için G2.5'e yeniden balanslama gerekir; bu, balans halkaları eklemeyi veya delikler delmeyi içerir; bu hizmet tutucu başına 15 USD'ye mal olur. Ek olarak, ISO konikli bir shrink-fit adaptör kullanmak salgıyı 0,003 mm'ye düşürebilir ve takım sertliğini %40 artırarak %20 daha yüksek ilerleme hızlarına olanak tanır. Titreşimi azaltmak için 3:1 oranında daha büyük bir mastar uzunluğu-çap oranına sahip bir tutucu kullanın ve titreşimi sönümlemek için alüminyumda %8 konsantrasyonlu kesme sıvısı uygulayın. Finisaj pasoları için, ISO 40 tutucularda stabil bir kesim sağlamak amacıyla çapın 4 katı takım sarkıntısı maksimum güvenli sınırdır.
Bakım ve Muayene Uygulamaları ISO Takım Tutucularının Ömrünü Nasıl Etkiler?
Doğru bakım, sürekli üretimde bir ISO tutucunun ömrünü 5 yıldan 10 yılın üzerine çıkarabilir. Konik yüzey, her 8 saatlik kullanımdan sonra tiftiksiz bir bez ve solvent ile temizlenmelidir; çünkü konikte sıkışan talaşlar 0,005 mm'lik bir eşmerkezlilik kaybına neden olur. Bir konik mastarı kullanılarak yapılan yıllık muayene, konik temasının yüzey genelinde en az %85 olduğunu doğrulamalıdır; temas %70'in altına düşerse tutucu yeniden taşlanmalıdır. Çekme pimleri 5.000 çevrimden sonra veya dişte herhangi bir aşınma görüldüğünde değiştirilmelidir; arızalı bir çekme pimi, 2.000 N'u aşan kuvvetlerle takım fırlaması kazasına neden olabilir. Tork anahtarları, ISO 40 tutucular için tutma düğmelerinin sıkma kuvvetinin belirtilen 30 kN'un +/- %5'i içinde kalmasını sağlamak amacıyla her 6 ayda bir kalibre edilmelidir.
Mühendislerin Kabul Etmesi Gereken ISO Takım Tutucularının Sınırlamaları Nelerdir?
Birincil sınırlama, çift yüzey temasının olmamasıdır; bu, yüksek iş mili hızlarında (15.000 RPM üzeri) koniğin merkezkaç kuvveti nedeniyle hafifçe genişleyebileceği, sıkma kuvvetini azaltabileceği ve takımın dışarı çekilmesine neden olabileceği anlamına gelir. Bu, kesme kuvvetlerinin yüksek olduğu büyük çaplı yüzey frezeleri (63 mm üzeri) için özellikle sorunludur. Ayrıca, ISO tutucular HSK muadillerinden daha ağırdır; bir ISO 50 tutucu 2,5 kg iken HSK 100 1,8 kg'dır; bu, iş mili yükünü artırır ve işleme merkezlerinde ivmelenme oranlarını %10 azaltır. Mikro işleme (1 mm çapın altındaki takımlar) için, yeni bir ISO tutucunun salgısı (0,005 mm) bile çok yüksektir ve yalnızca hidrolik veya shrink-fit tutucular önerilir. Son olarak, içten soğutma sıvısı uygulamaları için ISO tutucular, 70 bar basıncın üzerinde sızmaya eğilimli karmaşık iç contalar gerektirirken, HSK 80 bar'ı güvenilir şekilde yönetir.
ISO Takım Tutucuları Akıllı Üretim ve Otomasyon İçin Sonradan Donatılabilir mi?
Evet, ISO takım tutucuları, takım ömrü takibi ve tanımlama için gömülü RFID çipleriyle sonradan donatılabilir. Standart bir RFID etiketi, birim başına 12 USD maliyetle çekme pimine veya tutucu gövdesine takılabilir ve makine kontrolünün takım kimliğini, ofsetini ve kalan ömrünü otomatik olarak okumasını sağlar. Bu entegrasyon, yanlış tanımlamanın önemli bir hata kaynağı olduğu otomatik palet sistemleri ve robotik takım değiştiriciler için gereklidir. Endüstri 4.0 uygulamaları için, titreşim ve sıcaklığı ölçen sensörler tutucu gövdesine takılabilir ve verileri Bluetooth aracılığıyla merkezi bir izleme sistemine iletebilir; bu sonradan donatma işlemi tutucu başına 180 USD'ye mal olur. BQUQ'da, DMG MORI makinelerimizde RFID donanımlı ISO tutucuları devreye aldık; bu, takım kurulum süresini %35 azalttı ve manuel veri girişi hatalarını ortadan kaldırdı.
Küresel Standartlar ve Tedarik Zinciri Bulunabilirliği ISO Takımlarının Seçimini Nasıl Etkiler?
ISO takımları, Sandvik, Kennametal ve BQUQ gibi Çinli tedarikçiler de dahil olmak üzere 200'den fazla üreticiden temin edilebilen tutucularla olgun bir küresel tedarik zincirinden yararlanır ve standart ürünler için 3 ila 5 günlük teslim süreleri sağlar. ISO tutucuların değiştirilebilirliği, bir Çin fabrikasından satın alınan bir tutucunun, konik sertifikalı olduğu sürece AT3 toleransı garantisiyle bir Japon veya Alman iş miline uyacağı anlamına gelir. Bu, Dongguan'daki bir atölyenin ABD'li bir müşteriden ISO 50 takımları belirten bir program alabileceği ve takım modifikasyonu olmadan anında uygulamaya geçebileceği küresel üretim ağlarında önemli bir avantajdır. Standart ayrıca, delik işleme başlıklarından kılavuz çekme aynalarına kadar geniş bir aksesuar yelpazesini destekleyerek onu genel işleme için en çok yönlü ara yüz haline getirir.
ISO Takım Tutucu Seçimi ve Kullanımı Hakkında En Sık Sorulan Sorular Nelerdir?
Tam Bir ISO 40 Takım Tutucu Setinin Maliyeti Ne Kadardır?
Kaliteli Çin yapımı takımlar için 10 ISO 40 tutucudan oluşan bir başlangıç seti (ER pensler, çekme pimleri ve anahtarlar dahil) 450 ila 700 USD arasında değişirken, premium Avrupa setleri 1.200 USD veya daha fazlaya mal olur. 30 tutuculu tam bir üretim hattı için takım paketi için en az 1.500 USD bütçe ayırın. Bu, eşdeğer bir HSK sisteminden hâlâ %50 daha ucuzdur.
Bir ISO 40 Tutucu İletebileceği Maksimum Kesme Torku Nedir?
Standart bir çekme pimine sahip bir ISO 40 tutucu, konik kaymaya başlamadan önce yaklaşık 200 Nm maksimum tork iletebilir. Bu, 4.000 RPM'de çelikte 32 mm çaplı bir parmak freze için yeterlidir, ancak daha büyük kesiciler için 500 Nm'ye kadar işleyen ISO 50'ye geçmelisiniz. Bu torkun aşılması koniğe kalıcı hasar verir.
Mazak veya Haas Makinem İçin Hangi Çekme Pimi Standardını Kullanmalıyım?
Mazak makineleri yaygın olarak MAS BT çekme pimleri kullanırken, Fanuc ve Haas ISO 7388/2 kullanır. Çekme pimini makinenin tutma düğmesi şekline göre eşleştirmelisiniz; yanlış pimi kullanmak takım düşmesine neden olabilir. Gerekli çekme pimi baş açısı için makine kılavuzunu kontrol edin; ISO için bu genellikle 45 derecedir.
ISO Takım Tutucularımı Ne Sıklıkla Yeniden Balanslamalıyım?
Kesme takımını her değiştirdiğinizde veya yeni bir pens kullandığınızda ISO tutucularınızı G2.5'e yeniden balanslayın. 8.000 RPM altındaki statik işler için balans kritik değildir, ancak 10.000 RPM üzerindeki yüksek hızlı finisaj için takım her monte edildiğinde yeniden balanslayın. Basit bir iki düzlemli balans makinesi 2.000 USD'ye mal olur ve iş mili yatağı aşınmasını azaltarak kendini amorti eder.
Bir ISO Tutucuda Pens Yerine Hidrolik Ayna Kullanmak Ne Zaman Daha İyidir?
0,005 mm altında salgı ve ayna gibi yüzey kalitesi (Ra 0,4 µm) gerektiren finisaj operasyonları için hidrolik ayna kullanın. Hidrolik a
