Yay Üretim Toleransları: Bilmeniz Gereken Standartlar

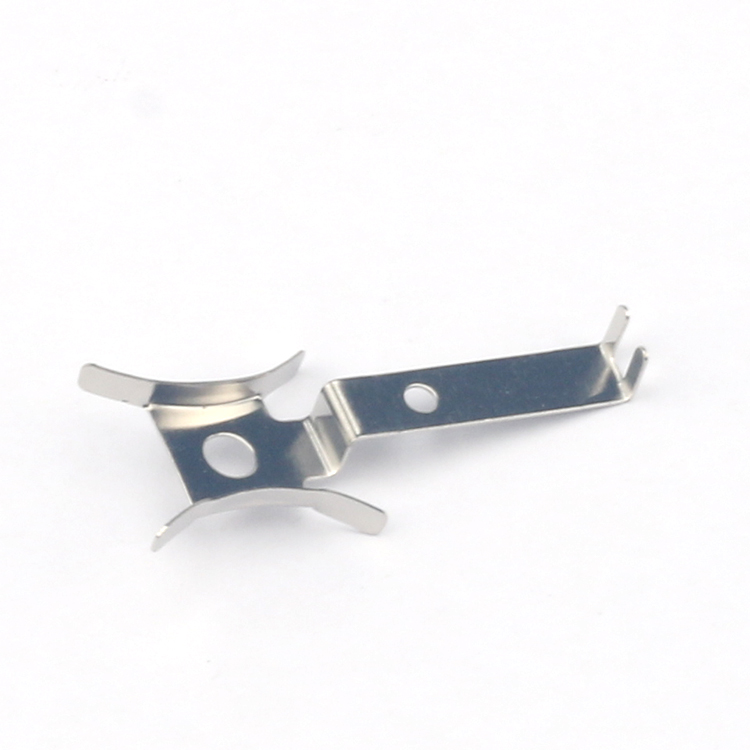

Yay Üretim Toleranslarına Giriş
Yaylar, otomotiv süspansiyonlarından tıbbi cihazlara kadar sayısız mekanik düzeneğin kritik bileşenleridir. Performansları ve güvenilirlikleri büyük ölçüde boyutsal doğruluk ve tutarlılığa bağlıdır. Üretim toleransları, tel çapı, bobin çapı, serbest boy, yay oranı ve yük kapasitesi gibi temel parametrelerdeki izin verilen değişimi tanımlar. Bu toleransları anlamak, mühendisler, satın alma profesyonelleri ve kalite yöneticileri için yayların doğru çalışmasını ve daha büyük sistemlere sorunsuz entegrasyonunu sağlamak açısından önemlidir.
Bu kapsamlı kılavuz, DIN, ISO ve ASTM gibi uluslararası normların yanı sıra üretimde tolerans belirleme ve doğrulama için pratik ipuçları dahil olmak üzere yay toleransları için temel standartları kapsar.
Yay Üretiminde Toleranslar Neden Önemlidir
Yaylar, elastik deformasyon yoluyla enerji depolar ve serbest bırakır. Tasarım özelliklerinden küçük sapmalar bile erken yorulma, tutarsız kuvvet çıkışı veya montaj uyumsuzluğu gibi performans sorunlarına yol açabilir. Havacılık aktüatörleri veya saat mekanizmaları gibi yüksek hassasiyet gerektiren uygulamalar için sıkı toleranslar çok önemlidir. Tersine, aşırı katı toleranslar, işlevsel bir fayda sağlamadan üretim maliyetini artırır. Maliyet ve performansı dengelemek, tolerans sınıflarının ve bunların gerçek dünyadaki etkilerinin net bir şekilde anlaşılmasını gerektirir.
Temel Boyutsal Parametreler ve Toleransları
Tel Çapı (d)
Tel çapı, yay sertliğini ve mukavemetini doğrudan etkiler. Tel çapı toleransları, tipik olarak ASTM A228 (piyano teli) veya ASTM A227 (sert çekilmiş tel) gibi standartlara göre tel üreticisi tarafından tanımlanır. Çoğu helisel yay için tel çapı toleransı, tel boyutuna bağlı olarak ±0.001 ila ±0.005 inç (0,025 ila 0,13 mm) arasında değişir. Hassas yaylar, bazen ±0.0005 inç (0,013 mm) kadar düşük olan daha sıkı toleranslar gerektirebilir.
Bobin Dış Çapı (OD) ve İç Çapı (ID)
Bobin çapları, yayın yuvasına uyumunu belirler. OD ve ID toleransı genellikle artı/eksi değer olarak belirtilir ve yaygın yaylar için genellikle ±0.010 ila ±0.030 inç (0,25 ila 0,76 mm) aralığındadır. Bir mandrel üzerinde veya bir delik içinde çalışan yaylar için daha sıkı toleranslar gerekebilir.
Serbest Uzunluk (Lf)
Serbest uzunluk, yayın yüksüz haldeki uzunluğudur. Basma yayları için serbest uzunluk toleransı, bobin sayısına ve yay indeksine bağlı olarak genellikle ±0.015 ila ±0.060 inç (0,38 ila 1,5 mm) arasındadır. Hassas yaylar ±0.005 inç (0,13 mm) toleransı koruyabilir.
Yay Sabiti (k)
Yay sabiti veya sertlik, birim deformasyon başına düşen yüktür. Yay sabiti toleransı tipik olarak yüzde olarak ifade edilir (örneğin, ±5% ila ±10%). Yüksek hassasiyetli uygulamalar için, dikkatli tasarım ve üretim kontrolü ile ±2% elde edilebilir.
Belirli Bir Yükseklikteki Yük
Basma yayları için, belirtilen sıkıştırılmış yükseklikteki yük, kritik bir fonksiyonel parametredir. Tolerans genellikle belirtilen yükün ±10%'u kadardır, ancak yük testi ve sınıflandırma gibi ek işlemlerle daha sıkı toleranslar (±5% veya ±3%) elde edilebilir.
Yaylar İçin Uluslararası Tolerans Standartları
Birkaç standart kuruluşu, yay üretim toleransları için kılavuzlar sağlar. En yaygın başvurulanlar şunlardır:
| Standart | Kapsam | Tipik Tolerans Sınıfları |
|---|---|---|
| DIN EN 10270 | Yaylar için çelik tel | Tel çapı için A, B, C sınıfları; DIN 2095 ve DIN 2096'da belirtilen yay toleransları |
| ISO 7913 | Helisel basma yayları – toleranslar | Sınıflar 1, 2, 3 (1 en sıkı) |
| ASTM A125 | Çelik yaylar (çeşitli tipler) | Serbest boy, çap ve yük toleranslarını belirtir |
| JIS B 2704 | Basma ve çekme yayları | 1. sınıf, 2. sınıf, 3. sınıf (1. en kaba) |
Bu standartlar yalnızca boyut toleranslarını değil, aynı zamanda kabul edilebilir yüzey kusurlarını, ısıl işlem değişikliklerini ve test yöntemlerini de tanımlar. Bir yay belirtirken, tasarımcılar üreticilere gereksinimleri net bir şekilde iletmek için uygun standart ve tolerans sınıfına başvurmalıdır.
Yay Toleranslarını Belirleme İçin Pratik İpuçları
Mümkün olduğunda standart tolerans sınıflarını kullanın:
Sınıf 2 (ISO 7913) veya eşdeğerini seçmek, özel sıkı toleranslara kıyasla maliyeti ve teslim süresini azaltır.İstif toleranslarını göz önünde bulundurun:
Birden fazla yay içeren montajlarda, kümülatif değişim genel performansı etkileyebilir. Yalnızca kritik boyutlarda toleransları sıkılaştırın.Boyutsal olanlar yerine işlevsel parametreleri belirtin:
Örneğin, tam serbest uzunluk yerine yükseklikteki yükü belirtin, çünkü yük performansla daha doğrudan ilişkilidir.Üretim süreci değişikliklerine izin verin:
Sarma, ısıl işlem ve yüzey taşlama işlemleri değişkenlik yaratır. Bunları tolerans analizinizde hesaba katın.Tedarikçinizden bir tolerans analizi talep edin:
Deneyimli yay üreticileri, süreç yeteneklerine dayanarak tolerans spesifikasyonlarını optimize etmenize yardımcı olabilir.
Yay Toleransları Nasıl Ölçülür ve Doğrulanır
Yay toleranslarının doğrulanması uygun ekipman ve prosedürler gerektirir:
Mikrometreler ve kumpaslar:
Tel çapı ve bobin çapı ölçümleri için.Yükseklik mastarları ve karşılaştırıcılar:
Serbest boy ve yükseklikte yük testi için.Yay test cihazları
(örneğin, mekanik veya dijital kuvvet-deformasyon test cihazları) yay oranını ve yükünü ölçmek için.Optik veya lazer ölçüm
karmaşık geometrilerin temassız muayenesi için.
Numune alma planları (örneğin, ANSI/ASQ Z1.4) istatistiksel güven sağlamak için kullanılmalıdır. Yüksek hacimli üretimde, otomatik muayene sistemleri %100 boyutsal ve işlevsel test sağlayabilir.
Yaygın Tolerans Zorlukları ve Çözümleri
Yay Uç Bobinlerinin Düz Olmaması (Basma Yayları)
Düzgün olmayan şekilde taşlanmış uç sarmalları, eşit olmayan yatak yüzeylerine neden olabilir. Uç düzlüğü toleransları genellikle maksimum açı sapması (örneğin, 1°) veya uç sarmalı altındaki boşluk olarak belirtilir. Çözüm: Kapalı ve taşlanmış uçlar belirtin ve düzlük ölçümü talep edin.
Uçların Dikliği
Eksene dik olmayan yaylar bükülebilir veya hizalanma sorunu yaşayabilir. Diklik toleransı genellikle serbest boyun yüzdesi olarak ifade edilir (örneğin, Lf'nin derece başına %1 ila %3'ü). Dikliği iyileştirmek için bir yay ucu taşlama işlemi kullanmayı düşünün.
Sarmal Adımındaki Değişim
Tutarsız adım, doğrusal olmayan yay oranına neden olabilir. Bu, sarma makinesi hassasiyeti ve malzeme homojenliği ile kontrol edilir. Sıkı adım toleransları, üretim sırasında istatistiksel proses kontrolü (SPC) gerektirebilir.
Sonuç
Yay üretim toleransları, performans, güvenilirlik ve maliyeti doğrudan etkileyen tasarım ve üretimin kritik bir yönüdür. Temel parametreleri anlayarak, ISO 7913 veya DIN 2095 gibi uluslararası standartlara başvurarak ve pratik spesifikasyon ve doğrulama tekniklerini uygulayarak mühendisler, yaylarının gereksiz hassasiyet için fazla ödeme yapmadan işlevsel gereksinimleri karşılamasını sağlayabilir. Kalite ve ekonomiyi dengeleyen ulaşılabilir toleranslar belirlemek için yay üreticinizle yakın işbirliği yapın.
