Progressive Die vs Transfer Die: Hangi Damgalama Süreci Sizin İçin Uygun?

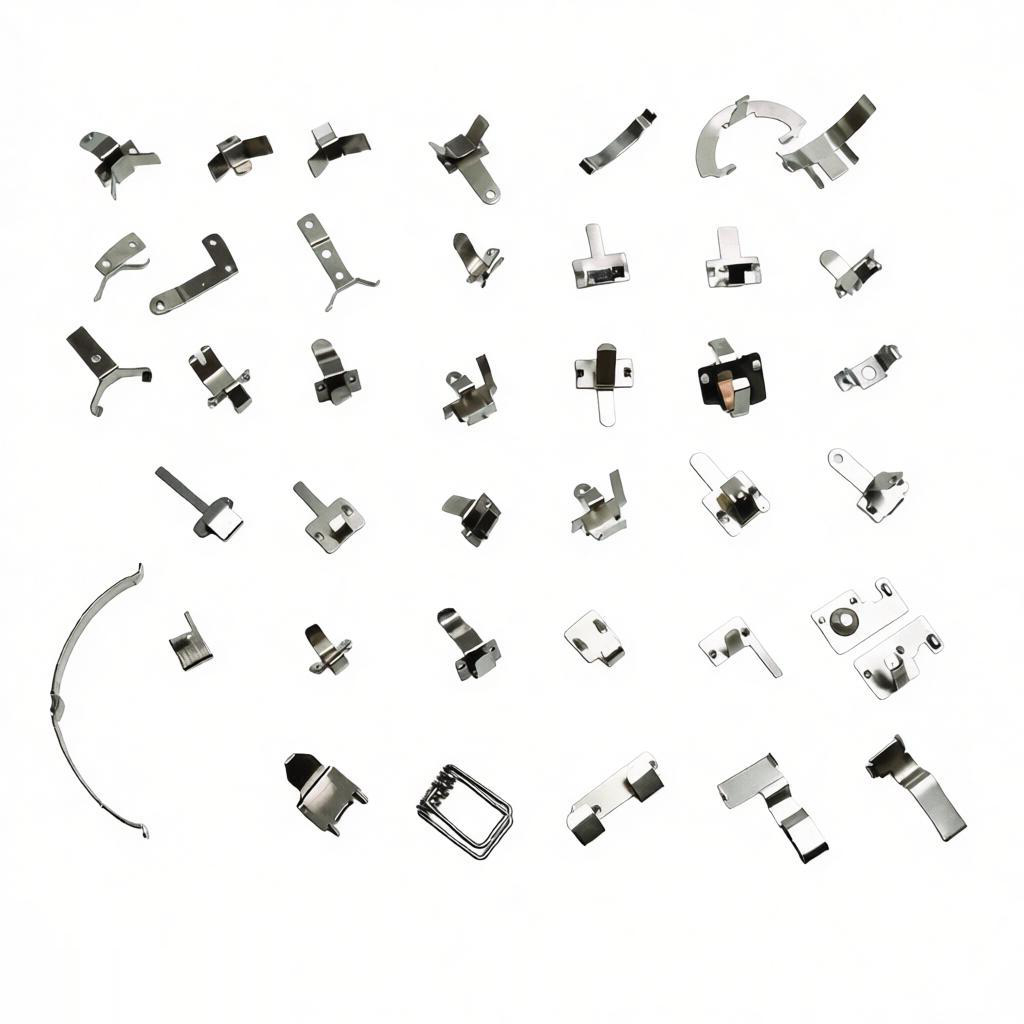

Giriş
Metal damgalama dünyasında, doğru üretim sürecini seçmek maliyet, hız, kalite ve parça karmaşıklığını dengelemek için kritiktir. Yaygın olarak kullanılan iki yöntem—progresif kalıp damgalama ve transfer kalıp damgalama—proje gereksinimlerinize bağlı olarak farklı avantajlar sunar. Bu makale, hangi damgalama sürecinin üretim ihtiyaçlarınıza en uygun olduğuna karar vermenize yardımcı olmak için derinlemesine bir karşılaştırma sağlar.
Progresif Kalıp Damgalama Nedir?
Progresif kalıp damgalama, tek bir kalıp seti içinde bir dizi istasyon içerir. Metal bir şerit kalıptan geçirilir ve her istasyonda farklı bir işlem gerçekleştirilir (örneğin, kesme, bükme, presleme veya çekme). Şerit kademeli olarak ilerler ve son istasyon bitmiş bir parçayı çıkarır. Bu süreç oldukça otomatiktir ve karmaşık geometrilere sahip küçük ve orta boy parçaların yüksek hacimli üretimi için idealdir.
Progresif Kalıp Damgalamanın Avantajları
Yüksek hız ve verimlilik: Tek bir pres vuruşunda birden fazla işlem parçaları hızlı bir şekilde üretir.
Tutarlı kalite: Her parça aynı sırayı takip eder, değişkenliği en aza indirir.
Azaltılmış iş gücü: Otomasyon, işlemler arasında manuel taşımayı ortadan kaldırır.
Minimum hurda: Sürekli şerit, hassas malzeme kullanımına olanak tanır.
Progresif Kalıp Damgalamanın Dezavantajları
Yüksek başlangıç kalıp maliyeti: Karmaşık kalıplar önemli yatırım gerektirir.
Küçük parçalarla sınırlı: Kalıp boyutu iş parçasının boyutlarını kısıtlar.
Daha az esneklik: Tasarım değişiklikleri pahalı kalıp modifikasyonları gerektirir.
Transfer Kalıp Damgalama Nedir?
Transfer kalıp damgalama, her biri belirli bir işlemi gerçekleştiren birden fazla bağımsız kalıp kullanır. Mekanik bir transfer sistemi, tek tek boşlukları veya kısmen şekillendirilmiş parçaları bir kalıptan diğerine taşır. Bu yöntem genellikle progresif bir kalıpta kolayca üretilemeyen daha büyük veya daha karmaşık parçalar için kullanılır.
Transfer Kalıp Damgalamanın Avantajları
Daha büyük parça boyutu kapasitesi: Daha büyük ve ağır parçaları işleyebilir.
Esneklik: Bireysel kalıplar daha kolay değiştirilebilir veya modifiye edilebilir.
Karmaşık şekiller: Birden fazla derin çekme veya karmaşık formlar elde edilebilir.
İstasyon başına daha düşük kalıp maliyeti (progresif kalıplara kıyasla).
Transfer Kalıp Damgalama Dezavantajları
Daha yavaş çevrim süreleri: Transfer mekanizmaları işlemler arasında süre ekler.
Daha yüksek hurda oranı: Her boşluk ayrıdır, bu da daha fazla malzeme israfına yol açar.
Daha fazla bakım: Transfer sistemlerinde bakım gerektiren daha fazla hareketli parça bulunur.
Progresif Kalıp vs Transfer Kalıp: Temel Farklar
| Özellik | Progresif Kalıp Damgalama | Transfer Kalıp Damgalama |
|---|---|---|
| Takım Karmaşıklığı | Çok istasyonlu tek entegre kalıp | Birden fazla ayrı kalıp |
| Üretim Hızı | Çok yüksek (dakikada 1500 vuruşa kadar) | Orta (dakikada 200 vuruşa kadar) |
| Parça Boyut Aralığı | Küçük ila orta (genellikle < 12 inç) | Küçük ila büyük (< 60 inç veya daha fazla) |
| Malzeme Kullanımı | Mükemmel – sürekli şerit, minimum hurda | Düşük – bireysel boşluklar, daha fazla iskelet atığı |
| İlk Takım Maliyeti | Karmaşık kalıp yapısı nedeniyle yüksek | Orta ila yüksek, ancak istasyon başına daha az |
| Parça Karmaşıklığı | Orta karmaşıklık, sıralı birden çok işlem | Yüksek karmaşıklık, özellikle derin çekme ve karmaşık şekiller |
| Kurulum & Değişim | Daha uzun – tüm kalıp değiştirilmeli veya ayarlanmalıdır | Daha Hızlı – tek kalıplar değiştirilebilir |
| Hacim Uygunluğu | Yüksek hacimli üretim (100.000+ parça) | Orta ila yüksek hacimli (10.000–500.000) |
Aşamalı Kalıp Damgalama Ne Zaman Seçilmeli
Aşamalı kalıp damgalama, parçaların nispeten küçük olduğu ve birden fazla işlem gerektirdiği yüksek hacimli uygulamalarda öne çıkar. Yaygın kullanım alanları arasında elektrik konnektörleri, otomotiv bileşenleri, klipsler ve yaylar bulunur. Aşağıdaki durumlarda aşamalı kalıbı tercih edin:
Yüksek üretim hızı
Tutarlı, tekrarlanabilir toleranslar
Minimum el işçiliği
Şerit üzerinde taşınabilen parçalar
Transfer Kalıp Damgalama Ne Zaman Tercih Edilmeli
Transfer kalıp damgalama, bir şerit üzerinde taşınamayan veya derin çekme gerektiren daha büyük, daha karmaşık parçalar için tercih edilir. Otomotiv gövde panelleri, beyaz eşya kapıları ve havacılık yapısal parçaları gibi endüstriler sıklıkla transfer kalıpları kullanır. Aşağıdaki durumlarda transfer kalıbı tercih edin:
Büyük parça boyutu (örneğin, 6 inçten büyük)
Karmaşık geometrik özellikler, özellikle derin çekmeler
Bireysel işlemleri değiştirme esnekliği
Orta düzey üretim hacimleri
Detaylı Karşılaştırma Tablosu
Aşağıda, progresif ve transfer kalıp damgalama arasında seçim yaparken dikkate alınması gereken kritik faktörlerin yan yana karşılaştırması bulunmaktadır.
| Faktör | Progresif Kalıp | Transfer Kalıp |
|---|---|---|
| Çevrim Süresi (parça/dakika) | 100–300+ | 10–60 |
| Kalıp ömrü (vuruş) | 1.000.000+ uygun bakımla | 500,000–1,000,000 |
| Hurda yüzdesi | 5–15% | 10–30% |
| Kurulum süresi | Saatten güne | Saat (istasyon başına) |
| Minimum pratik miktar | 50.000+ | 5,000–10,000 |
| Operatör beceri gereksinimi | Düşük (otomatik) | Orta ila yüksek |
| İdeal parça örneği | Küçük elektronik terminaller | Araba kapı paneli |
Uzmanlarımızdan Tavsiye
Şurada
Şirket Adınız
, metal damgalama parçaları, CNC hassas torna parçaları, soğutucular, yaylar ve daha fazlasını üretiyoruz. Onlarca yıllık deneyime dayanarak aşağıdaki yönergeleri öneriyoruz:
Progresif kalıp damgalamayı seçin
yıllık hacminiz 100.000 parçayı aştığında, parça 12 inçlik bir şeride sığdığında ve yüksek hızda tutarlı kaliteye ihtiyaç duyduğunuzda. Bu, tipik ısı emici ve yay üretimimiz için idealdir.Transfer kalıp damgalamayı seçin
parçalar daha büyük olduğunda, derin çekme gerektirdiğinde veya tek bir şeritte elde edilemeyen karmaşık geometrilere sahip olduğunda. Ayrıca, takım maliyetinin yönetilmesi gereken düşük hacimli seriler için daha iyidir.
Emin değilseniz, mühendislik ekibimize danışın. Parça tasarımınızı, malzemenizi ve hacminizi analiz ederek en uygun maliyetli damgalama sürecini önerebiliriz. Tesisimiz hem progresif hem de transfer kalıp presleriyle donatılmıştır ve geniş bir proje yelpazesine hizmet vermemizi sağlar.
Sonuç
Hem progresif kalıp hem de transfer kalıp damgalama, metal damgalama endüstrisinde değerli tekniklerdir. Karar nihayetinde parça boyutunuza, karmaşıklığınıza, üretim hacminize ve bütçenize bağlıdır. Progresif kalıplar, yüksek hacimli küçük parçalar için eşsiz hız ve verimlilik sunarken, transfer kalıplar daha büyük, daha karmaşık bileşenler için esneklik ve boyut kapasitesi sağlar. Her birinin güçlü yönlerini anlayarak, yüksek kaliteli metal parçaları verimli bir şekilde üretmek için bizim gibi bir üreticiyle ortaklık kurabilirsiniz.
